300B电子管胆机制作直播(2)

时间:2013-01-25 22:54来源:www.tubebbs.com 作者:400B 点击:
测试波形 隆重出场电牛,电牛参数:全新Z10 0.27MM厚铁心,114*70的铁,电流密度取2.5A 电牛设计电压: 初级:0-220-230加屏蔽层 次级:0-3.15-6.32A一组 (第一级6SN7灯丝使用,中心抽头接地,降低噪音) 0-6.3V-10V 2A两组 (


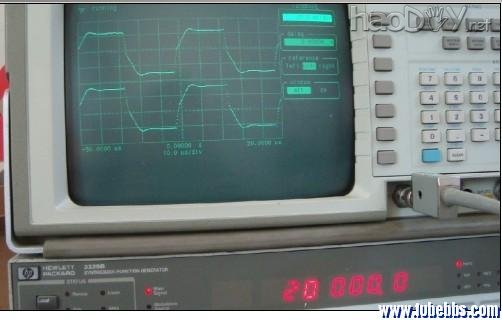

测试波形

300B电子管胆机制作直播

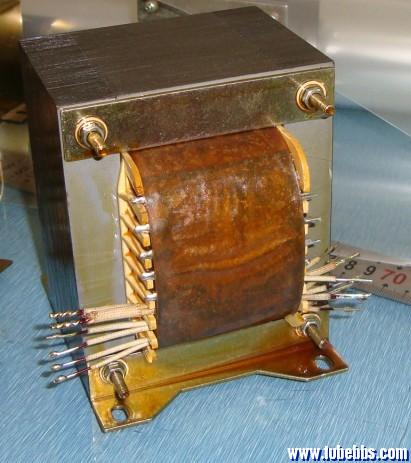

隆重出场电牛,电牛参数:全新Z10 0.27MM厚铁心,114*70的铁,电流密度取2.5A
电牛设计电压:
初级:0-220-230  加屏蔽层
次级:0-3.15-6.3  2A一组 (第一级6SN7灯丝使用,中心抽头接地,降低噪音)
       0-6.3V-10V 2A两组 (推动级并管6SN7使用,一个声道一组,10V预留在用WE310的同类管使用)
       5V  4A  一组(整流管5U4使用)
       5V 2A  两组(300B使用)
       420-400-0-400-420   400MA 一组(高压使用)
      有个小插曲,穷烧给我封装成立装的了,但是我要卧装,所以要把夹铁改了,拧固定螺丝,可费了我老大劲,开始不知道穷烧用的啥漆,那个螺丝杆上都是漆,怎么拧都拧不动,穷烧说他用的是树脂型绝缘漆,没办法用小刀小心的把螺丝上的漆一点点刮掉,费了老鼻子劲才把所以拧下来,

300B电子管胆机制作直播

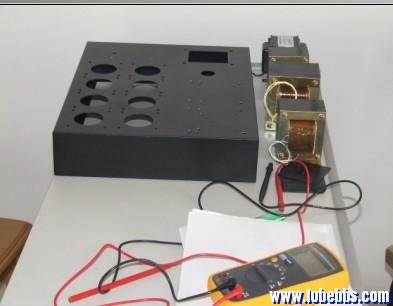

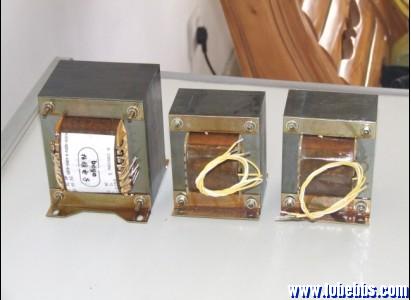

哥三的合影来一张300B电子管胆机制作直播

300B电子管胆机制作直播

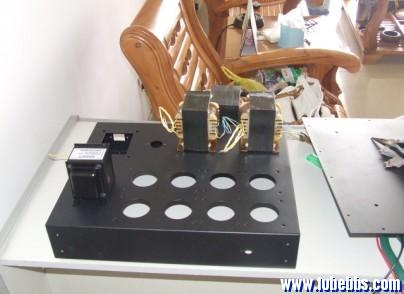

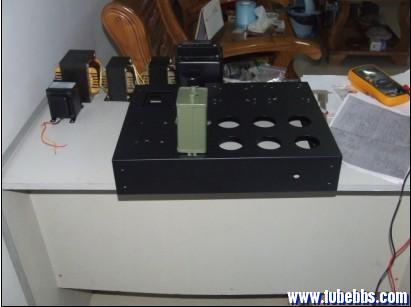

今天晚上先摆位:

300B电子管胆机制作直播

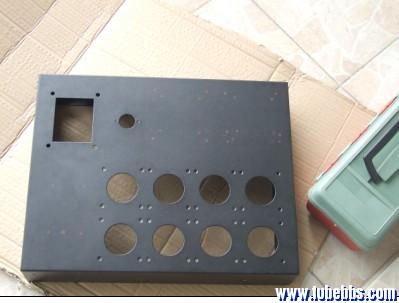

定点:

300B电子管胆机制作直播

接下来打孔的过程是相当痛苦的,先用3.2MM的小钻头打,好在我的电钻是有快慢速的原装博世的,先慢转,定出点,在快转,感觉到要打透的时候在放慢速度,

300B电子管胆机制作直播

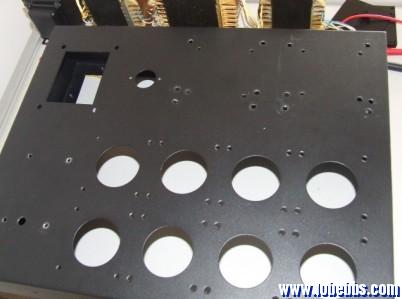

之后在用安装螺丝合适大小的钻头钻出合适的孔径,因为机箱板比较厚,不太好打,孔也不是特别标准,好在扣在罩后看不到了,但是还是有些小遗憾,手钻无论画线和定点怎么准确,最后打出来的孔还是有一些误差,如果有条件的朋友尽量还是用台钻比较准确,不小心把手指头划伤了,今晚做罢,把所有的孔打完了,每次装机都要有小伤300B电子管胆机制作直播

300B电子管胆机制作直播

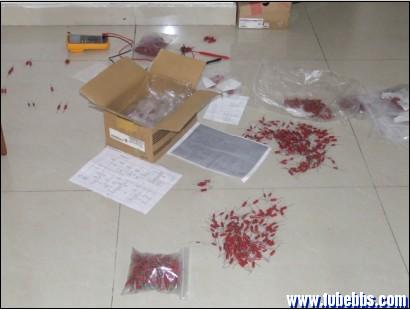

好几天忙工作,只能利用晚上时间,一点点时间来做机器,先从几十公斤的库存大红炮电阻里面一点点选出合适的电阻,这个过程非常烦琐,首先挑选出欧的,K的,M的,在按照图上的要求一个个测量,

300B电子管胆机制作直播

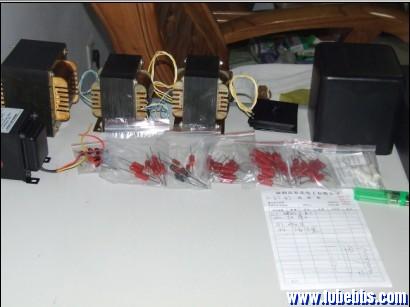

很难有完全一致的阻值的,而且大红炮电阻误差也比较大,要用表一个个测量,尽量选出组织准确的来,在编上号,一各个筛选,最后选出来的这么多,

300B电子管胆机制作直播

电源滤波电容的选取:电源采用全波电子管整流方式,用5U4做整流管,采用CLC滤波方式,第一级滤波电容我用的是自己的军品全新油电容,500V 10UF,这个电容原本是一家军工企业给坦克和军用装备上制造,在2011年电子展上有幸遇见这家企业,和老板谈了一下,他对胆机也比较热衷,是一位前辈发烧友,不仅仅聊到电容,而且对胆机的制造也很有心得,所以和老板订购了一批这个电容,有购买过的朋友反映这个电容很不错,比一些YLJ二手电容要好很多,具体可以参考我材料网的介绍,这里不多说,免有广告嫌疑,呵呵,而且体积硕大,心理比较踏实。

300B电子管胆机制作直播 (责任编辑:admin)
