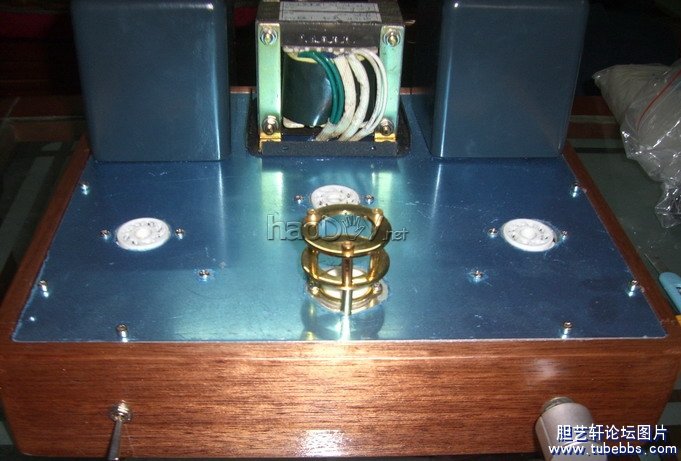

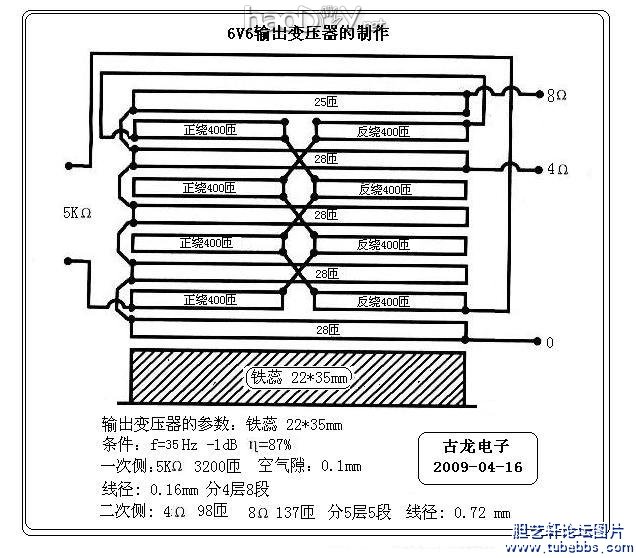

大家都知道：输出变压器是多么的重要，对机器的性能起着重要的作用，经济条件允许可以买正规名厂做的产品，这样比较容量成功，我这机机是DIY的，所以，自己动手做输出变压器，感受这DIY的乐趣，边学习边实践。输出牛有4个参数相当重要的，是保证输出变压器品质的重要参数，要重视：1.最低重放低频下限的确定：2.初级电感量的选择：3.平均磁路长度的确定.4、分布电容的控制.........采用从旧仪器上拆下来的变压器铁芯，是英国铁蕊，22*35 0.35mm厚的,上设计图：（资料只供参考）

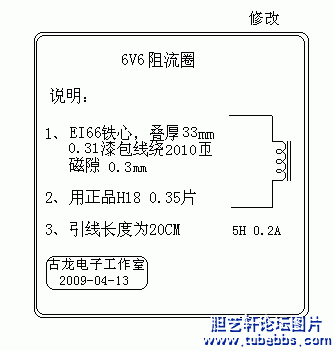

[ 本帖最后由 古龙电子 于 2009-4-17 08:32 编辑 ]


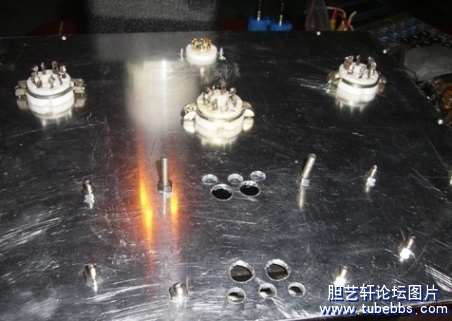

开始布线焊接.....边做边上图,有点慢.........

[ 本帖最后由 古龙电子 于 2009-4-17 11:28 编辑 ]

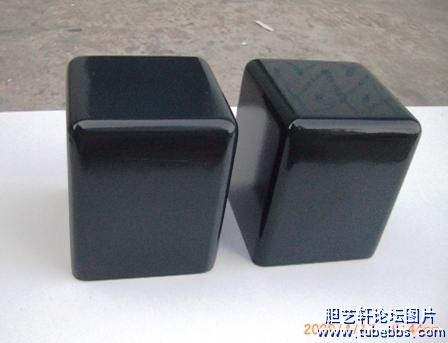

85*85*100MM的牛罩完成.........
