diy制作12ax7+6v6(6p6p)电子管胆机放大器(2)

时间:2013-01-23 16:04来源:www.tubebbs.com 作者:古龙电子 点击:

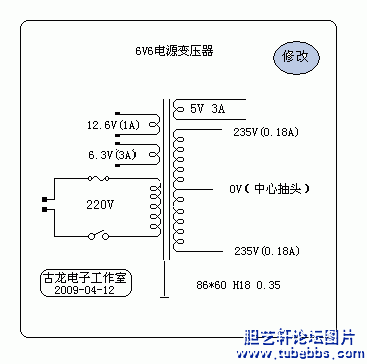

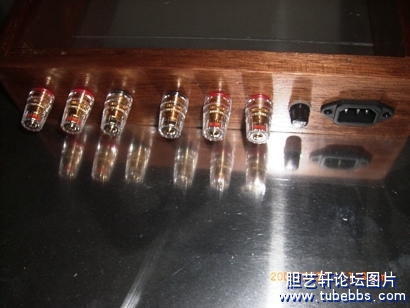

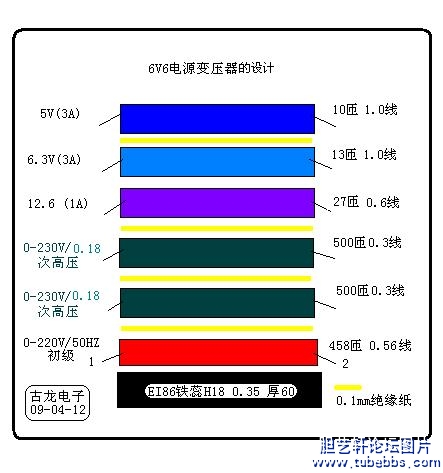

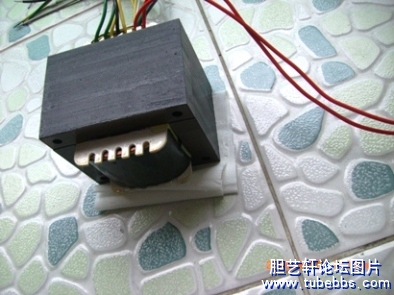

安装好后面.JPG (94.42 KB) 下载次数:20 2009-4-11 10:10 木机壳完成了. 木壳算完工了..JPG (90.81 KB) 下载次数:24 2009-4-11 21:37 电源变压器.gif (6.39 KB) 下载次数:27 2009-4-23 16:49 变压器H86(6V6).JPG (8




diy制作12ax7+6v6(6p6p)电子管胆机放大器

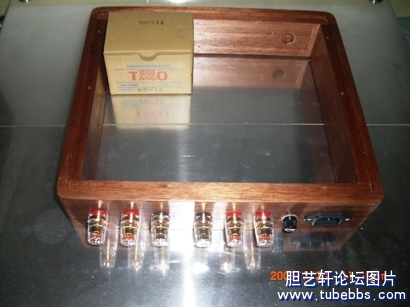

木机壳完成了.




diy制作12ax7+6v6(6p6p)电子管胆机放大器




diy制作12ax7+6v6(6p6p)电子管胆机放大器




diy制作12ax7+6v6(6p6p)电子管胆机放大器




diy制作12ax7+6v6(6p6p)电子管胆机放大器

不用客气.........在电路方面,自己或者与朋友们试做过以下电路。各种电路的音色都会有一定的区别,评价方面
是很难表达的,各人的感觉都会有所不同.(都是从这坛子学习到的电路)

[ 本帖最后由 古龙电子 于 2009-4-12 23:23 编辑 ]

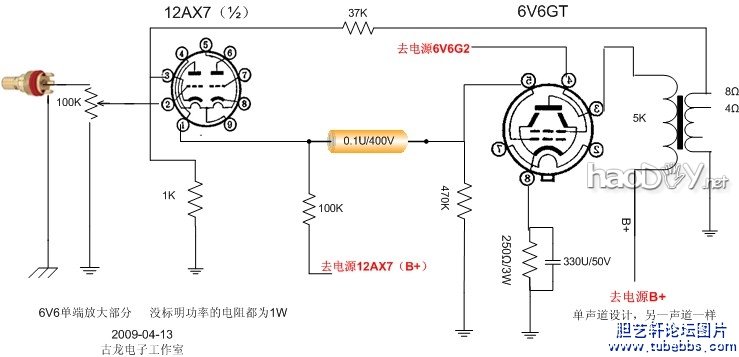

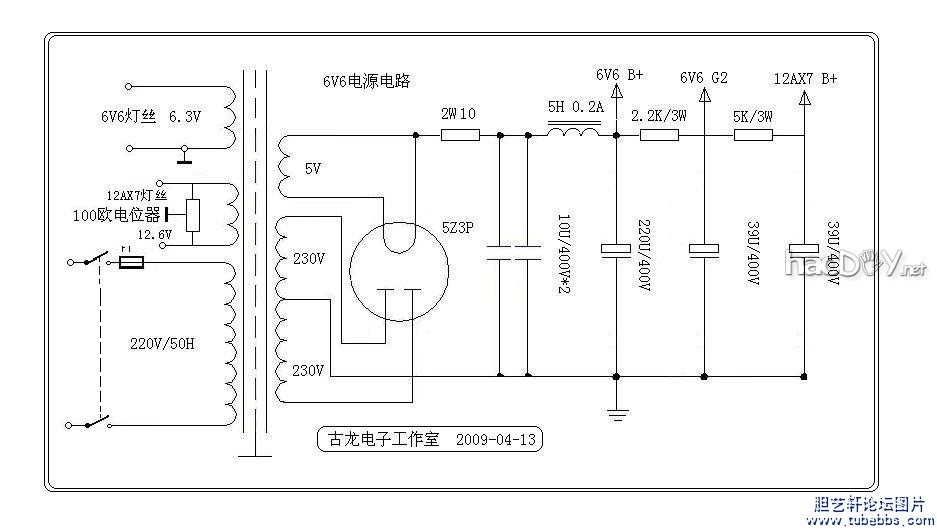

按照以往做6V6的实际情况,根据朋友的实际听音爱好和与音箱的搭配,对电路(12AX7+6V6 )做了修改.( 资料仅供参考)




diy制作12ax7+6v6(6p6p)电子管胆机放大器




diy制作12ax7+6v6(6p6p)电子管胆机放大器

选管方面:
     整流管:选用平价实用的5Z3P(J)
     6V6管: 6V6(直接代换管6AY5, 6V6G, 6V6GT, 6V6GTA, 6V6GTY等)束射结构,性能优异,音色细腻甜美,是当年高档收音机的主要功率管之一,给予"高山流水"之称很合适,6V6这个管子成为广大无线电爱好者竞相采用的热门的胆管。网上表明:做这个放大器的烧友不计其数,大家对这个管的一般评价以早期葫芦形的6V6、6V6G古董管音色更好,而直管的6V6GT、6V6GTY等次之。另外有些是玻璃喷碳的,玻璃喷碳的管子要比外壳不喷碳的管子性能稳定一些。如果没有喷碳,有可能引起玻璃的二次放射,同时玻璃上电位的不同会导致电子管玻璃出现放电现象.所以,玻璃喷碳的古董管显得更加珍贵!........贵价的古董管没有,只有手上的一些普通管:南京和电工(二级品)及曙光管等,试着用........ (责任编辑:admin)
