实验6S6电子管推挽胆机功放

时间:2013-04-10 15:49来源:www.crystalradio.cn 作者:zhangshiyu 点击: 次
6S6电子管是高跨导音频输出功率放大4极管。此前未见到过6S6的推挽电路，现做一拾遗补缺的尝试，希望能抛砖引玉，因为属实验性质，故只做了1个声道。另外考虑用电脑做音源，音量由电脑控制，故未设音量控制。 二,完成后的主机 图 三，电路图 图 四，DIY过程 1
6S6电子管是高跨导音频输出功率放大4极管。此前未见到过6S6的推挽电路，现做一拾遗补缺的尝试，希望能抛砖引玉，因为属实验性质，故只做了1个声道。另外考虑用电脑做音源，音量由电脑控制，故未设音量控制。

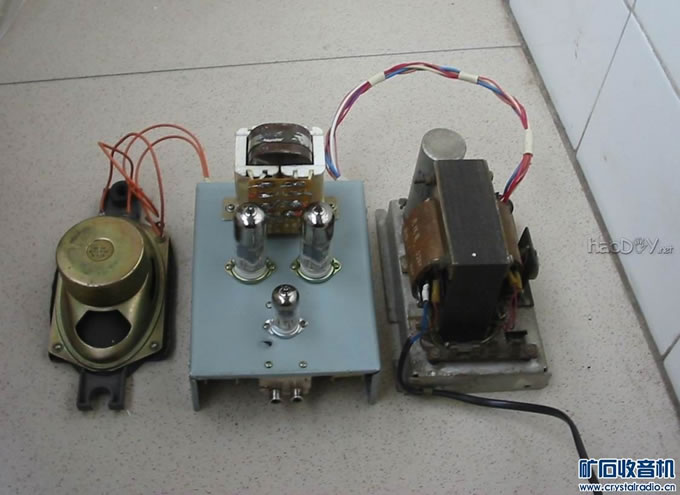

二,完成后的主机
  图
实验6S6电子管推挽胆机功放

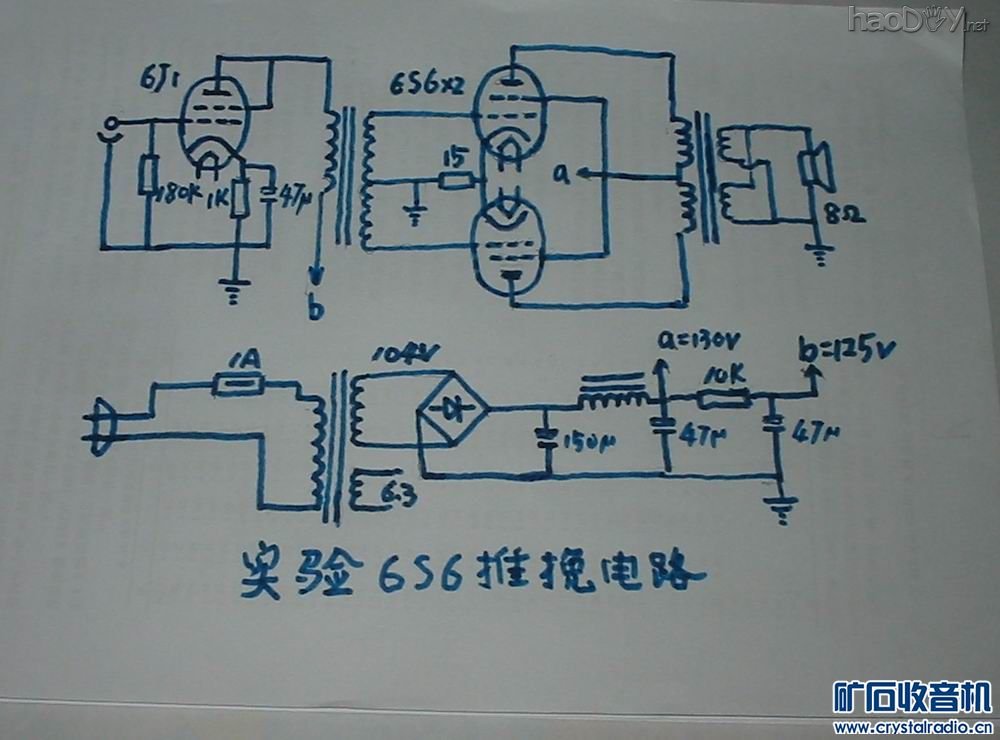

三，电路图
  图
实验6S6电子管推挽胆机功放
四，DIY过程

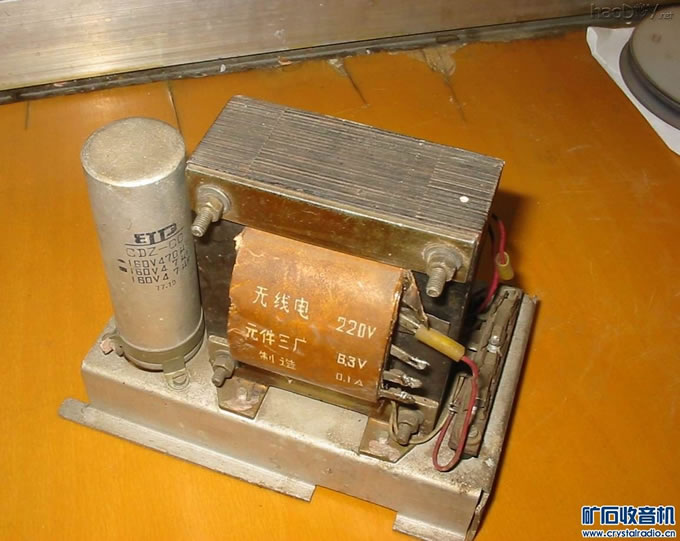

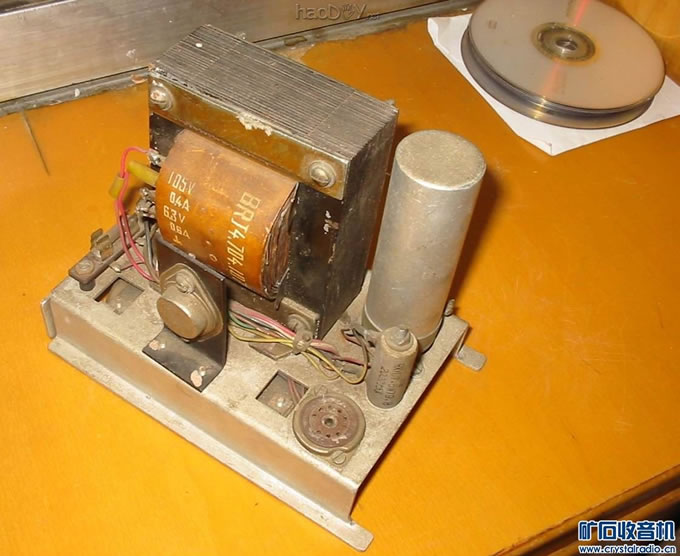

    1，电源  由于电源不是本次DIY的主要部分，故取北京840-1黑白电视机电源组件，稍作改动，做本机电源。
  图
实验6S6电子管推挽胆机功放
实验6S6电子管推挽胆机功放

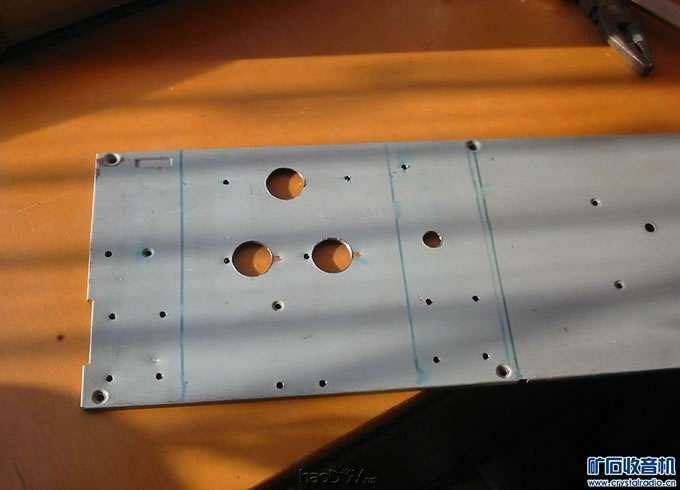

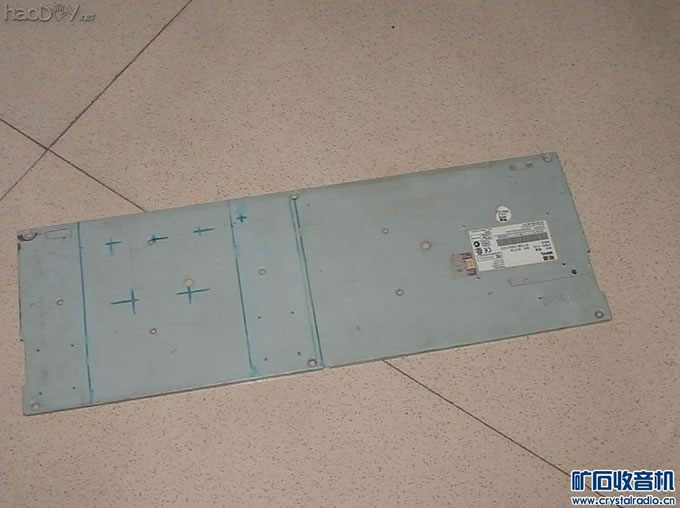

    2，底胎  采用废旧电脑键盘后面的铁板（一个可做两个声道），划线，打孔，去角，折边，冲接地片，最后弯折。
     做好后的尺寸为  155*120*50 MM
  图
实验6S6电子管推挽胆机功放
实验6S6电子管推挽胆机功放
