二．电源体系 电源体系在功放中是担保整机机能的一个要害环节。固然我原本也是这样以为的。但由于穷乏确实的熟悉和在实验时每每会在现实环境下无法做得较好而影响了整机的机能。我以往的归并300B单端机的直流高压都是回收一组电源经二只阻流圈后对全机供电。为担保电源电压的不变性和电流的供应手段以及防备信号放大部门通过电源体系造成的不良耦合。重复的在滤波电容，阻流圈，退耦电容上投入了许多精神。固然机能好规格吻合的滤波电容，阻流圈，退耦电容确实能改进整机机能。但这种做法的现实环境是行使了多级的电源退耦。确实是为第一级提供了较量小的电源交换纹波供电和相对精良的电源退耦。但通过进修我起源熟悉到，退耦电路自身也是一个整机体系中的RC时刻常数网路。在回收高压供电的电路网路中多级的退耦对整机在放大音频信号时对个中瞬态信号有阻迟和调制的环境存在。这种环境同样在低压电路譬喻解码器中也存在。高程度的厂家的高级音响师他们可以掌控住用多级差异的退耦电路来告竣他们对音色的调校（这种环境多应用在微信号和小信号的应用中常见）。而在业余前提下一样平常的人很难掌控得住多级差异的退耦电路的校声。 我在参考了早期海表里的一些做法后以为。在从前制造不出高容量高机能的电容器和在从前音源频宽和动态范畴都较小的环境下。回收大电感量阻流圈加多级的滤波退耦来担保讯噪比是有须要的。但此刻要打造一台全频段较均衡全面，重播动态范畴较大的功放。停止把300B这类管做出所谓的“宦官”声。在担保较小的电源交换纹波系数的条件下应只管的镌汰电源供应环节中的滤波退耦环节。虽然我在前面的实践中也发此刻捐躯功放的均衡性和动态范畴的环境下，多级退耦和大电感量的阻流圈确实会发生一些所谓的“韵味”。有烧友很喜好用这类本领发生的这种“韵味”和音色。那是烧友小我私人的选择无可厚非。无所谓的对和错。 我小我私人的观点是。要在全频段较均衡全面，重播动态范畴较大的条件下再来追求重播音乐美感（韵味），才是我应该走得路。 这台300B归并机的电源体系我回收了400W的多绕组的电源牛。计划为第一级12J7GT和6F6G(6中6)敦促级和300B功率放大分隔用二套整流滤波供电。一套整流滤波为U18胆整流后用MALLORY15UF/450V新电容滤波别离经二只用电子管收音机的6P1输出牛的高压侧做的阻流圈经MALLORY100UF/350V电容滤波退耦后供应6F6G(6中6)敦促级 。再经一20K电阻和BC的VISHAY 33UF/450V降压退耦后供第一级12J7GT。 另一套整流滤波为功率级供电。布局为“杰生”40UF/500V电容滤波后经二只10H/150MA的阻流圈再用300UF/450V的菲利普电容滤波退耦后别离供应二声道的300B。 为试和玩整流管我在这机上计划了三种整流方案。双300B管整流，5Z3G整流，CK1006气体放电管整流。详细三种整流管在我体系上的示意在后头讲述。 [ 本帖最后由 张亮 于 2009-9-3 09:14 编辑 ]

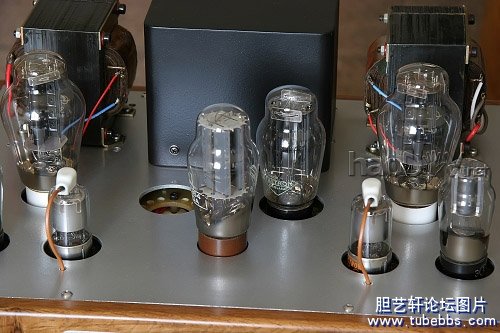

用全真网屏300B/N整流

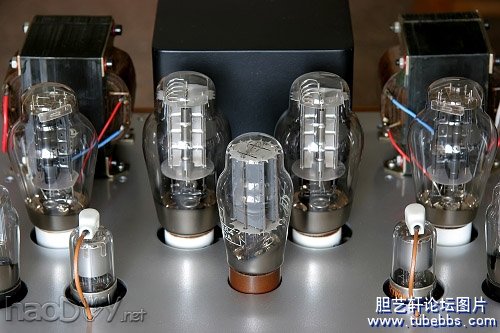

用5Z3G整流

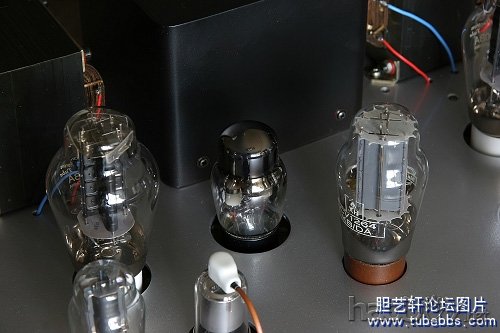

用CK1006整流

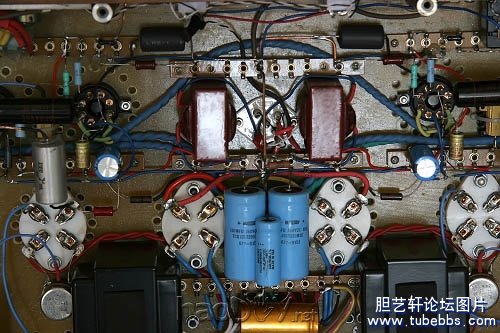

第一级和敦促的滤波退耦部门

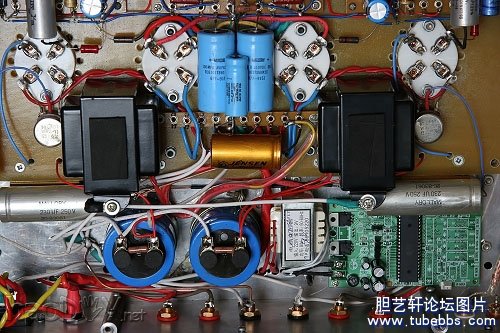

供300B的电源部门

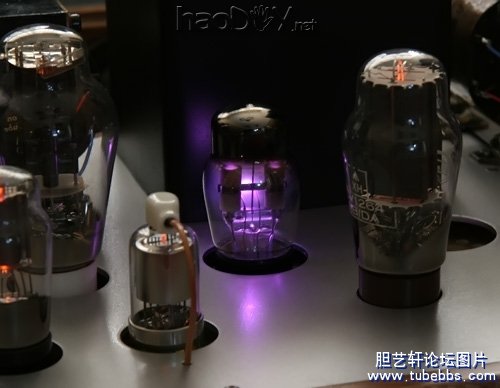

事变中的CK1006
三．输出牛的选用 我在以往DIY直热管单端机的输出牛的行使中是在没有几多实践认知的环境下从行使较自制的输出牛开始的。这种环境在许多烧友中都存在。在其时的前提下没有高出二对以上的差异品牌的输出牛来给我选择。加上我本身对输出牛的机能和制作的常识壹贝偾来自收集。以是就我本身的一些感悟来谈谈输出牛的选择。只是我小我私人的感觉仅供参考！ 作为一个行使者来说。我今朝能用丈量本领知道输出牛的几个参数是用手持式电桥测出输出牛高压侧的电感量，漏感和漫衍电容。客岁我买了手持式电桥后曾就怎样用它来丈量输出牛发过帖。坛上一位行家回帖奉告：“这种电桥测试这种铁心电感，其功效只能作参考，不能做理论说明或技能指导。”故我下面给出的感觉是用此电桥作为参考的功效不能做理论说明或技能指导。 我曾在比拟丈量了某某入口名输出牛后，团结丈量行使了一些输出牛。发明假如在单一前提下（譬喻电桥在一牢靠丈量频率下行使），丈量的差异泉源但有临近指标的的输出牛在统一事变平台上却不会有同样的声音示意。但在电桥的差异测频下测出的指标临近的输出牛在统一事变平台上却有近似的声音示意。我在丈量了能打仗到的二种品牌入口输出牛TANGO FC-30-3.5S和加拿大的“H”1627SE 2.5K后，实听了他们的声音示意。认定本身是较量喜好他们声音示意的。就把我今朝选用输出牛所依据的尺度暂且定为我参考它们测出的指标。今朝在这样的选择下DIY出的机子在整体示意上确实近似我实听过的参考牛的气魄威风凛凛。我本身要求和在争取到达的方针是：功放自身在全频较均衡的基本上也能有较好的美感。我从测出指标的牛中颠末现实的重复试听后，选择了在电桥二种差异测频下指标变革不高出70%的牛。譬喻TANGO FC-30-3.5S单端输出牛在电桥100HZ测频下的电感量是12.48H. 在电桥1000HZ测频下的电感量是11.7H.这样的输出牛。我选择用于这台机的输出牛是3.5K/8,4 32X60 Z11铁芯的输出牛。在电桥100HZ测频下的电感量是19H.阁下。在电桥1000HZ测频下的电感量是23H.阁下。漏感15MH阁下。二只牛的参数偏差在5%内。在统一电路平台上这牛和TANGO FC-30-3.5S确有些近似的声音示意。牛自身属整个频段较均衡息争析力较高的牛。最近一位做牛的伴侣也发了二对据称属于差异气魄威风凛凛的3.5K单端输出牛。我筹备测过上述指标后在我这机的平台上做做实听。我客岁关于丈量输出牛的帖链接 (责任编辑：admin) |
