此牛体积是10.5×9.5×高12cm，品相很好，单只重约6KG，估算功率怎么也有350W以上。低级为双组10-5-100-110-120V，很是轻易调解为必要电压。次级高压为双375V、约200MA，低压有5V3A一组，可供整流管；6.3V4A、6.3V2A、6.3V1A各一组，均带3.15V中间抽头，颠末串接和整流、降压，可为各放大管供电。其它尚有双150V、50MA的中压绕组，可以未来另类玩法时，为功率管提供栅级调解电压。 阻流圈体积及外面与电源牛基内情同，参数为8H、200ma，与其相配为300B供电，可谓珠联璧合。 四、阻容元件的选用 （一）电容 1、滤波电容 ⑴ TCC油浸电容：当今放在滤波位置上的电容，最发热、最时髦的生怕就是TCC油浸电容了。其特点：声音精致、干净，透明度、高频延长好； 低频的力度较强，动态较大；整体音色感受很是高尚、音场也很宽阔。音乐味和乐感堪称一流。比起行使电解电容，高频越发精致、柔和。为此，我们一共筹备了多少对品相很是不错的8U/660V的TCC油浸（见图13），筹备接在差异的滤波位置试听一下。
⑵ JESEN电解电容：筹备放在二次滤波位置。此刻装机的是一对60年月老款的复合JESEN电解，并联行使，容量为80U/500V，比此刻新款的JESEN电解结果要好。原先，放在二次滤波位置的是一对副牌TCC 100U/500V的电解电容，但这对电容不争气，电压加到450V时就严峻发烫，换了4对都是云云，只有让位了。经查阅资料和与其他烧友相识，这是这种品牌电容的通病，我早先行使的这种TCC电解电容，注明的是最大耐压500V，着适用到450V状态下就有发烧的题目，也许是耐压余量很小的缘故，在行使中绝对不能把耐压用满。（见图14）。
2、耦合电容：筹备了4种，0.22微法JESEN铜管铜膜、JESEN铜管纸膜、0.25微法TCC陶瓷封装油浸电容、0.25微法TCC胶封油浸电容（见图15）。经换用试验最后抉择选用的是JESEN铜管纸膜。

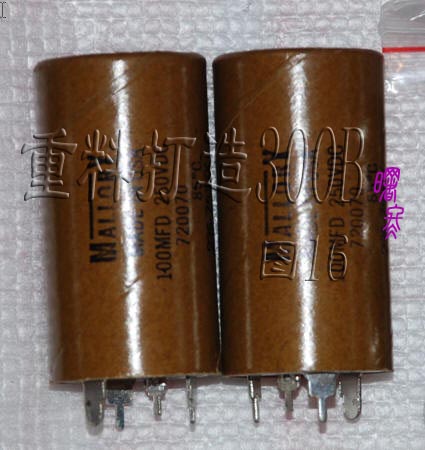

3、阴极旁路电容：敦促级选用了150微法美国黄色思碧电解电容；300B阴极旁路电容则选用了美国纸桶MOLOLI电解（见图16）。这两种电容都是美产的骨董电解，事变不变，音色美妙，是当今发热届较量推许的两种品牌，电路中行使也较多。
（二）电阻 1、大功率电阻：首要用于滤波电路和300B阴极。滤波电路中的缓冲电阻选用了美国36欧姆DALE 50W电阻，铝制带散热片封装，事变不变，好安装，并且散热好。300B阴极电阻则回收了美国“加当”1K/100W电阻，具有体积小，好安装，音质好等利益，已经被宽大烧友普及回收。 2、小功率电阻：所有回收1W-2W的日本RMG金脚电阻。该电阻音色偏暖，声音的刻画手段及过细水平令人浏览，出格是高频段的延长给人过细的感受。乐感也不错。其阻值偏差小，事变不变，形状雅观，每只20元阁下，是一款性价较量高的电阻，现实行使结果不错。 3、灯丝均衡电位器：选用了入口二手 2X100欧姆电位器，双联并联行使，以增大功率，进步靠得住性。 4、音量电位器：按照玩机领会，音量电位器的质量和布局，对整机的事变状态、音场结果、音质优下等起着相等大的浸染，舍得投资，事半功倍。颠末市场观测，我们选用了丹麦产的DACT步进电位器，价值每只在950元阁下。因没有分流型的，选用了分压型。 五、机壳的制作 在各类元件根基确定之后，那就要思量怎样制作能与之相匹配的机壳了。自玩胆机以来，我一向喜好铜质机壳，起首，由于铜的比重大，质地优柔，不易发生谐振，对担保胆机音色有甜头。其次，铜的外表会给人一种华贵的感受，更显胆机档次。再者就是铜较易加工，手工安装更利便。弱点就是本钱高，外貌欠甜头理赏罚。由于我的前两台胆机都是用3mm厚的铜板弯制，伴侣还嫌微弱，最后我们抉择回收以碎铜浇铸铜锭、然后车铣加工成机壳的要领。 1、确定尺寸 机壳的尺寸确定，并不是随意而为，直接涉及胆机的雅观与结果。要科学、公道的计划好机壳尺寸，我的根基要领是：第一，起草线路走向图。按照胆机道理图，团结实物，起源确定电路的走向。以面板为基准，一样平常凭证信号输入在前面，输出在后头的根基思绪，以接线短捷、忌来回；强弱信号分隔、忌平举动原则，大抵确定几个较大器件（管子、电容、阻流圈、变压器）的位置。第二，器件定位。可先找一块恰当尺寸的硬纸板或泡沫塑料板，放于平整位置，凭证起草的线路走向，将筹备放在机壳外貌的电子管、电容、阻流圈、输出变压器、电源变压器等器件，在纸板长举办摆位。留意：变压器等强磁场器件，铁芯要彼此垂直，停止滋扰；电子管要阔别电容等，停止热烤；各器件之间留出焊装元件的间隙。最后以雅观、科学为方针，敲定各器件的位置。第三，确定尺寸。各器件定位之后，机壳的或许尺寸根基可以确定了。我的履历是，先确定长边，然后回收“黄金支解法”来确定短边尺寸，即：长边X0.618＝短边 虽然，这个尺寸不必然就正好吻合，但愿尽也许的向这个抱负的数值上靠，担保你确定的机壳尺寸雅观。机壳高度一样平常都在80－100mm阁下，可按照本身机壳的尺寸和器件尺寸来确定。 (责任编辑：admin) |
