失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作

时间:2012-08-24 18:48来源:未知 作者:admin 点击:
从2011年三月开始,就想做一台大的电子管功率放大器来推家里的三分频落地箱(落地箱的功率为2X150W)。用了三天时间将机箱图和电源、扼流圈、输出牛设计好后交四川广汉凯立电器骆工处制作。而最后机箱做出来后非常漂亮,我也是非常地满意! 机箱是双单声道分
从2011年三月开始,就想做一台大的电子管功率放大器来推家里的三分频落地箱(落地箱的功率为2X150W)。用了三天时间将机箱图和电源、扼流圈、输出牛设计好后交四川广汉凯立电器骆工处制作。而最后机箱做出来后非常漂亮,我也是非常地满意!
  机箱是双单声道分体式设计(共两个机箱,一个机箱为一个声道),最初设计是装6N11 SRPP信号放大后经6N10并管阴极输出后经6N8P长尾倒相(长尾为6J1做的恒流源)后推FU-7双管并联A类推挽作功率放大(一个声道4只FU-7,两个声道共8只FU-7),输出功率为25W,输出牛设计为150W。
  在等机箱的过程中看了一些网上的文章,对前苏联米格25战斗机用管6C33C-B功率放大器有了兴趣。于是到淘宝网上搜索,从商家那买了4只6C33C-B功率管准备做0TL输出功放。但两个月后我想再买4只6C33C-B作备用管,在与商家的交谈中得知,6C33C-B的离散性很大,配对不易时,便请求其帮我配一下对,他说配对不是不行,但这个管子配对要求先上机老化一周之后才能进行测试配对,如此一来很多客户会认为发给自己的是旧管子而产生纠纷。我便表示我完全相信他后,他就同意了我的配对要求,我当即将以前买的4只6C33C-B用快递给他发回并再买了4只6C33C-B。等了约一个月之后终于收到配好的管子(一看标值,最大电流的管子和最小电流的管子正负最大只相差5MA,完全同样值的管子竟有5只),收到管子后我便将其放于一边,仍然一心一意地研究FU-7。

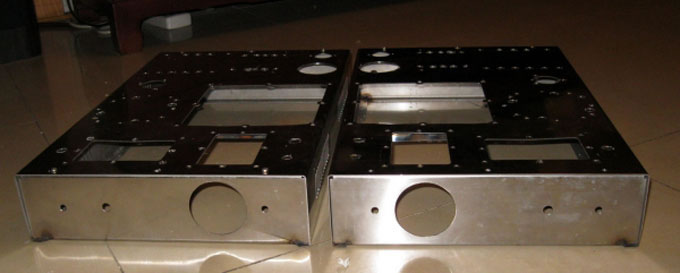

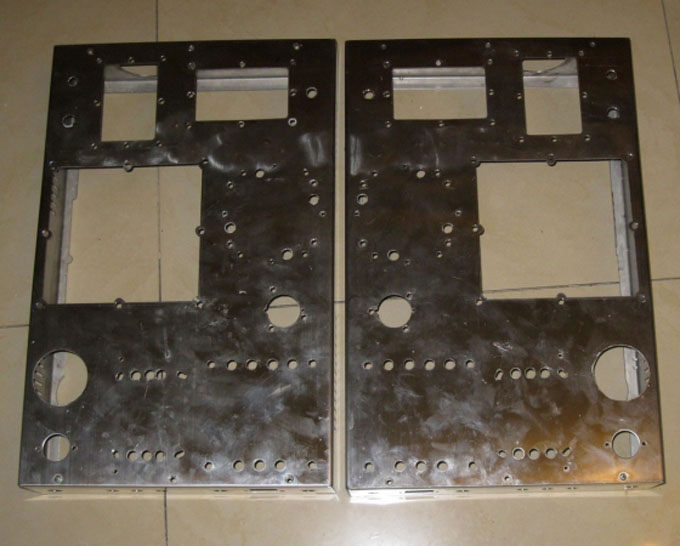

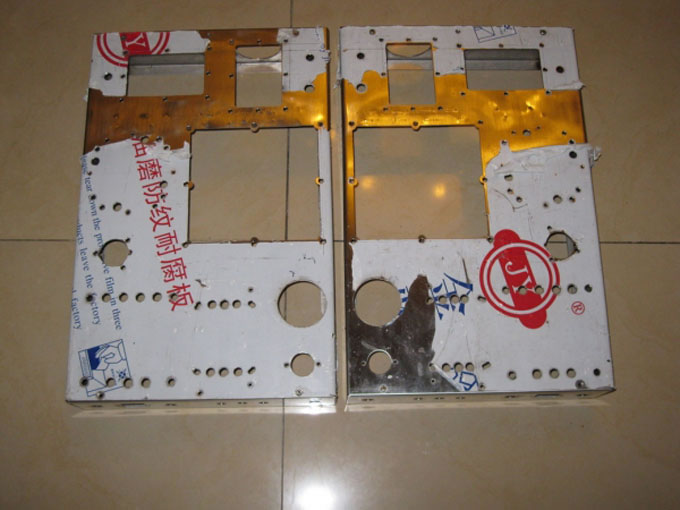

  转眼到了2011年12月下旬快到过2012年元旦前几天,骆工终于来电告知我机箱及牛已经做好,让我去取。我以最快的时间前往广汉将机箱取回并将我在其它地方做的配件装上,开始了装机调试之旅。
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作

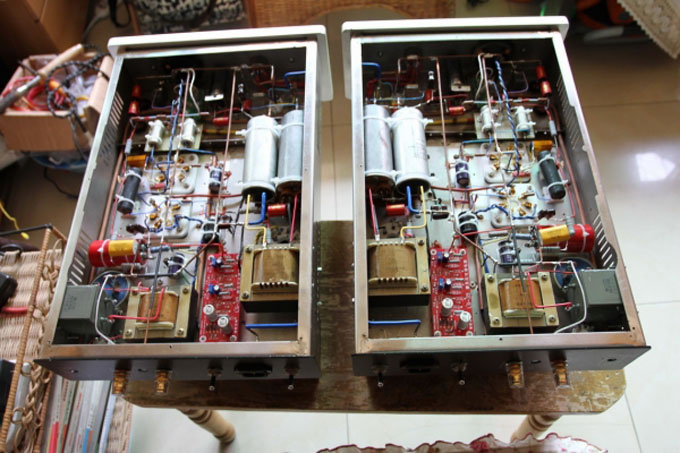

  这次是装的FU-7双管并联A类推挽输出,经过先期在音响中国《胆机制作与欣赏》论坛上发贴请教,得到了老师们的指点,在实际装机时将6N10阴极输出取消了,而改为6N11SRPP→6N8P→FU-7。经过一周时间的忙碌,终于完工并开机,声音很不错,但遗憾的是左声道的交流哼声到将此机拆了的时候都一直未能找到原因并消除.
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作

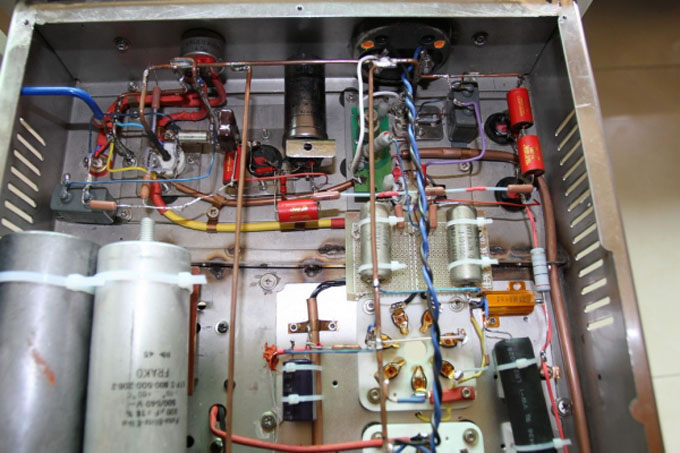

  在此机中所用元件为:电阻用的是国产大红袍、电容为:前后级电源分别经胆整流后(前级整流用的是5AR4、后级电源用的是5Z8P)接的是国产南京的50UF450V(AC)油浸电容,经扼流圈后,前级电源为加拿大产美国品牌的红色摩罗利200UF、500V电解,后级用的是法国540V、800UF电解与南京50UF油浸并联。6N8P的退耦用的为法国的32UF、320V(串联分压使用)分极性的小油浸电容,并且并联有0。33UF、630V薄膜电容,0。018UF、1000V云母电容。6N11的退耦用的为加拿大产美国品牌的红色摩罗利200UF、500V电解,并且并联有0。33UF、630V薄膜电容,0。018UF、1000V云母电容。6N8P到FU-7的耦合电容为斯碧的0。22UF、1000V油浸电容。此机的声音特性为清越、细腻、通透。低频凝聚有力、中频略薄、高频纤细而具穿透力,解柝力较高。
  听了二个月左右,总因左声道的交流哼声如梗在喉,再加之想听一下6C33C—B的声音,便买入铝板重新加工电子管活动安装板,并买入达尼电阻,到了4月底,材料备齐后我就将FU-7拆了,开始装6C33C-B。
  此次装机的思路是单端A类功率放大,使用的电路为:6J8信号放大后经6N8P差分放大(6J1做6N8P的恒流源取代其阴极电阻)后推FU-19双管并联A类放大推6C33C-B作功率放大(一个声道1只6C33C-B,两个声道共2只6C33C-B),输出功率为18W,输出牛设计为75W。
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作

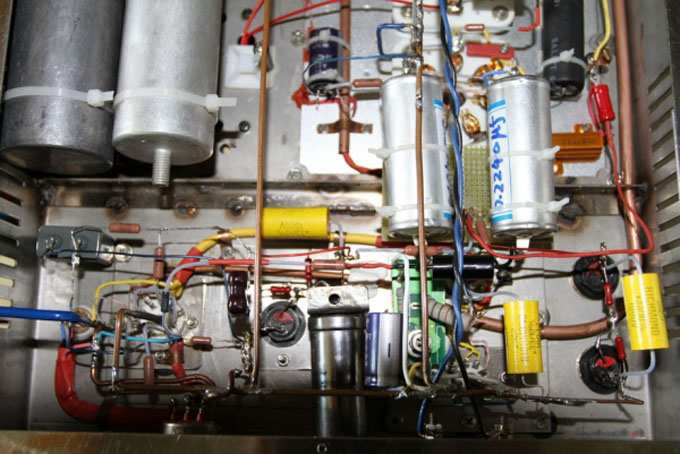

  从电源出来后的电阻此次全改用为美国的达尼电阻。前级电源的扼流圈后的电容(加拿大产美国品牌的红色摩罗利200UF、500V电解)装好使用了二天后便因受不了6C33C-B的高温(只有此处有空地可安装了)自爆身亡,于是就紧急购买了两只(每声道一只)蓝色日产思碧220UF、500V的电解换.
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作

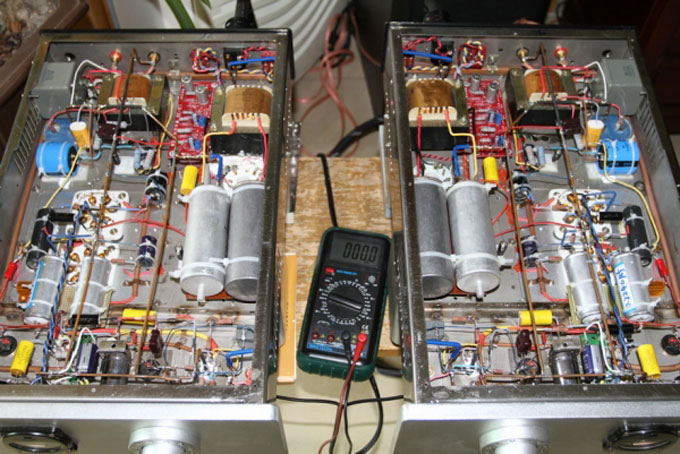

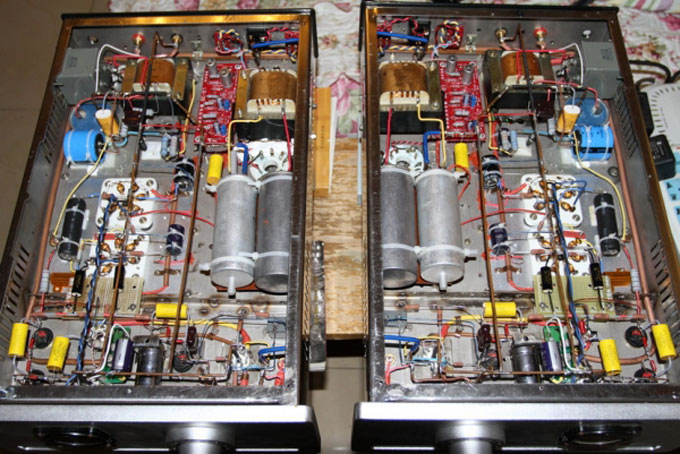

  使用至今!6N8P和6J8的退耦则全部换成了法国的SIC20UF、320V分极性的小油浸电容(串联分压使用),并且并联有0。33UF、630V薄膜电容,0。018UF、1000V云母电容。6N8P至FU-19的耦合电容为思碧0。22UF、1000V油浸,FU-19至6C33C-B的耦合电容为西电0。33UF、1000V油浸。装好机后开声:声音比FU-17.厚暖很多,但决不粗硬。煲了一个多月并经过不断调试优化后感觉如下:
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作
  谈谈听音感受:先开机不接音源将音量电位器开到最大,两个场道的高频段均有一些热噪声(10CM内可闻,此为电子管本身的电子发射噪声并随音量电位器的音量大小而变化。与输入的信号源音量大小无关),右声道耳朵贴于喇叭上听不到一丝交流哼声,左声道在低于10CM内可闻很轻微的交流哼声(此哼声不随音量电位器音量大小变化,用尽了各种办法均难以去除)。在调试过程中如三线插头接地不良时,有时会感觉到轻微麻手现象,后上网查资料和询问其他烧友,认为是静电感应后因静电泄放接地不良的正常现象。这些均为此机的不足之处。
  然后接上音源,将音量电位器调到1/4处,用FB2000播放网上下的无损音乐文件(电脑主板声卡音源,此系统中音源是短板,但作为对声音的评价还是勉强能用的。),将电脑输出音量开到60%。
  首先此机整体上音色偏于厚暖、油润而又细、软,声音柔软但声音密度却又很高,声音通透、空灵,弹性十足。声场开阔、定位准确,极具纵深感,立体感很强。各频段感觉非常的平衡,解析力十分高,细节表现纤毫毕现,十分丰富。总体上说此机的特点是瑰丽、华美、大气。
  具本说来,在低频段的表现;播放《弥撒》时,当那澎湃的低频及结实有力的节奏扑面而来、震颤着自己的心脏的时候,让我立即有了一种热血沸腾、奋勇向前的冲动。而男女声合唱的各个声部层次分明,清晰地展现在我的面前,并将我深深地包裹在这热烈的氛围之中,仿佛是人们在激励着战士们慷慨前行,不畏牺牲一般,给人以强烈的感染力。
  播放《龙豉》时;第一曲“篆音”中的大鼓声非常结实有力,每一记击打都让整个听音空间中的空气都随之而震动,并且声音干脆利落,毫不拖泥带水,绝对的收放自如,显示出了系统极好的控制力和充沛的低频量感及质感。
  播放人声的表现;当播放蔡大妈的歌曲时,给人的感觉仿佛置身于8、90年代的酒吧,面前的桌上摆着一杯红酒,手上夹着一只香烟,随着袅袅轻烟的飘散,给人一种温暖厚实的怀旧情怀。
  播放王菲的天空时,那空灵、通透的声音象穿过时空而来,是那样的纯净与飘逸,与那种纯粹的空灵、通透的声音相比,这套机器的声音却又好似蒙上了一层淡淡的金黄色一般,显得那样的清润而更富色彩(其中换气声,吞咽口水的声音、碰唇声均能听到)。而播放腾格尔的《天堂》时,将那蒙古草原的空旷寂寥、高远深邃演绎得淋漓尽致,其中的马头琴声音细幼得如丝般顺滑。琴弦颤动的感觉让人如饮甘露,沁人肺腑。
  在高频表现中,声音亮丽但不尖锐、张扬,高音如细丝裹上一层薄油一样纤细润滑。播放弦乐时音乐味特浓。如《龙鼓》第三曲“醉童”中的表现水滴的那一个长滑音就好比油滴过丝般的浸润爽滑。播放琵琶曲集《霸王卸甲》时,琵琶声如珠玉坠盘一样的清脆圆润,无一丁点尖锐刺耳的毛刺感,并且拨片触弦的声音历历在耳。致于小提琴和钢琴的表现我在这就不想多谈了。在测试过程中小提琴的声音是不摆了,但钢琴却有点缺乏临场的感觉(我个人认为与音源有关)。
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作
  本来到此就应该折腾完了,但左声道的交流哼声始终是让人不爽,某天终于狠下心来打开机箱将机内电容挨个断开测试。折腾了一天,终于将左声道10CM内有交流哼声及机壳有时有点麻手的原因找到了:原来是6J8的电源退藕电路中那一个0。018UF、1000V的云母电容漏电惹的祸。正准备就此收手,可千不该万不该,不该前几天逛淘宝时手贱,随手买了4只前苏联产的的0。22UF、600V特氟龙电容,此时刚好到了,便将思碧0。22UF、1000V油浸电容换下。上机开声的第一感觉比思碧的要好不知多少倍,声音更加细腻顺滑、解析度更高,低频也收得更紧、更凝聚,更充沛、结实而有力度,总之一句话,低频声音的穿透力极强。而中频甜美、通透,温暖而又柔软,高频纤细空灵!整个频段变得更加通透细幼,空灵而又飘逸!

失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作
失落的帝国 前苏联FU-7电子管胆机双管放大器功放制作

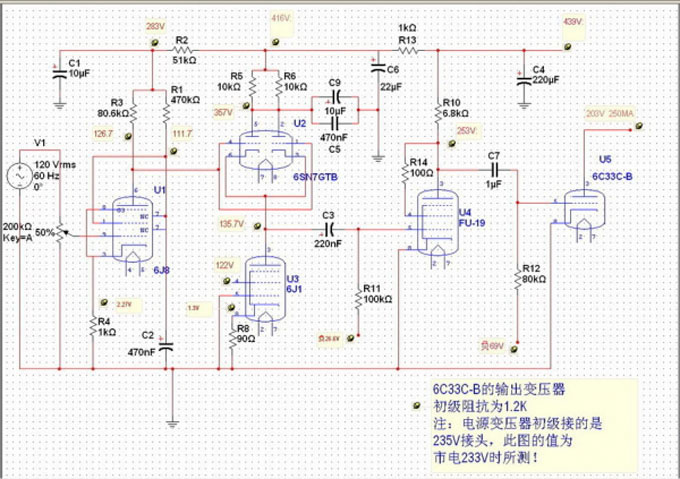

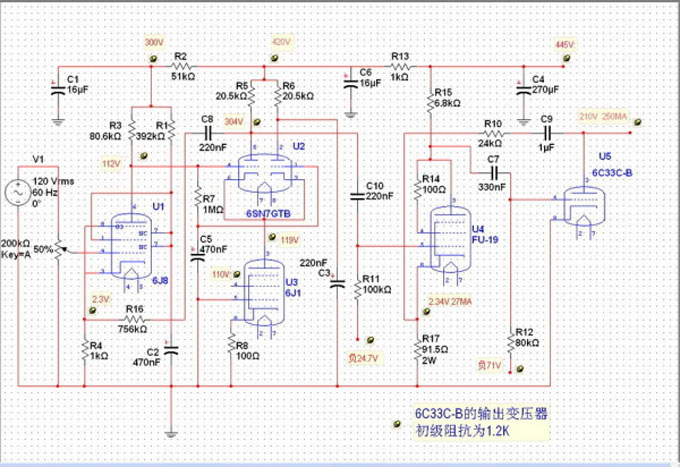

  机器最终定型的电路图,取消了所有负反馈,所有值均为实测值!!!现在的声音如林间清泉般清澈见底!
