（SE）典型工作原理图

与负载电阻3K虽然的50EH5的单端的典型操作的示意图示出了输出变压器，50EH5数据表表明2.5到3K的负载电阻是适用于单端操作。

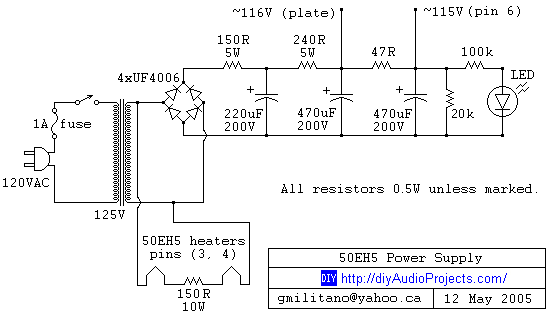

图3：50EH5管电源原理图

图3示出了我用的电源的示意图。显然有一些可以改进，但这种设计的电源已经打捞的部分，我手头上。用于筛选的上限打捞死的电脑显示器，不需要这个大（470UF总应该足够）。我用的变压器被打捞上来从弗利特伍德管控制台。我用PSU设计师II模拟电源，这让我非常接近最终的设计，我最终结算。我的目标是加热器和结束50V与52V。坚持应用笔记，我是射击板为110V和115V在屏幕上。我结束了110.5V板和115.5V在屏幕上。

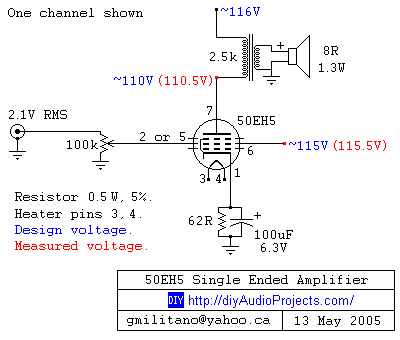

最后的单端放大器的设计，我定居在图4所示。我用了一个10万的锅，因为这是我手头上
