美国译文:6SL7 SRPP+KT77-A级推挽电子管放大器胆机(4)

时间:2012-10-29 08:56来源:diyaudioprojects.com 作者:Bruce Heran 点击:
表2:失真性能的Oddwatt 225 本底噪声为-68 dB的5 W.二阶谐波是典型的-57分贝(未加权),横跨20 Hz至20 kHz(未加权)。 ,横跨20 Hz至20 kHz的高次谐波并没有显着高于本底噪声。 典型的筒型形状的方波表现很好。

表2:失真性能的Oddwatt 225

本底噪声为-68 dB的5 W.二阶谐波是典型的-57分贝(未加权),横跨20 Hz至20 kHz(未加权)。,横跨20 Hz至20 kHz的高次谐波并没有显着高于本底噪声。

典型的筒型形状的方波表现很好。对于不熟悉安培的行为与方波输入方式的人,我会给你的5美分旅游。方波不通过电感。老仍然能够有效的经验法则是,通过方波的电路必须都在10倍以下,10倍以上的信号的频率响应。这是一个几乎不可能完成的任务,价格合理的变压器的功率管放大器。所以,如果你看到一个“干净”的方波说100赫兹,那么该电路具有良好的响应10赫兹和1000赫兹。经常有小波浪线在前缘处的再现波。这些表明放大器振荡和变得不稳定的倾向,以及相移。同样,如果在输出端子上测量,这是相当常见的。幸运的是,音乐是由主要是正弦波,因此,问题通常是技术比声音。的二次谐波是-57分贝整个响应范围。所有其他的谐波埋在本底噪声。

美国译文:6SL7 SRPP+KT77-A级推挽电子管放大器胆机

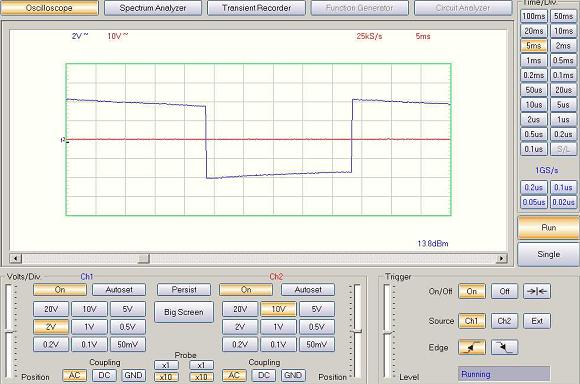

图3:20Hz的方波在5W

美国译文:6SL7 SRPP+KT77-A级推挽电子管放大器胆机

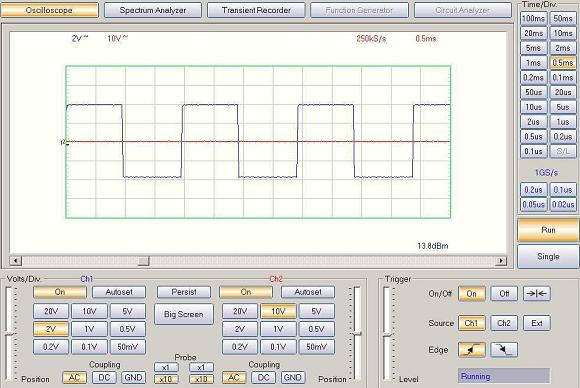

图4:500Hz的方波在5W

美国译文:6SL7 SRPP+KT77-A级推挽电子管放大器胆机

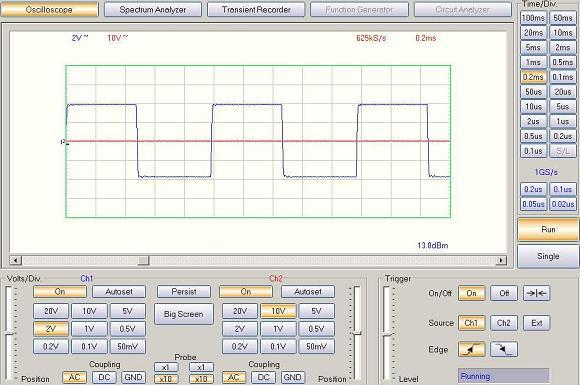

图5:在1000Hz的方波5W

美国译文:6SL7 SRPP+KT77-A级推挽电子管放大器胆机

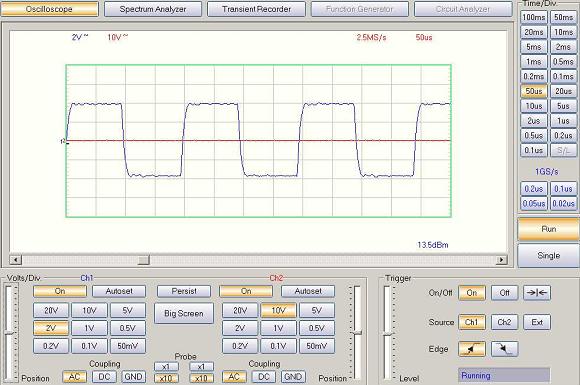

图6:在5000Hz的方波5W


与其他管的可扩展性

正如我开头提到的,该放大器可扩展性。您可以建立一个更低或更强大的版本。您还可以调整它使用不同的输出管。主要的考虑因素是最高电压等级,最大阴极电流和最大功耗。我一般认为,现有的B +电压选择的阴极电流,这样的功耗被限制在75%左右的评级。应当指出,即使考虑到考虑到阴极接地电位以上,B +电源是正确的在对于大多数6V6管的最大。我建议使用较低电压的电源6V6s。所有其他管可以很容易地处理电压。要更改的阴极电流的一切必要的是改变的电阻器的CCS。使用1.25 / R(或电压调节器计算器的公式,就可以计算出所需的值。它可能会需要对电阻并联,以得到正确的值。电阻值是至关重要的1欧姆的偏差将作出重大修改目前的流动,并可能损坏管道。使交换管容易的方法之一是使用的旋转式开关。选择的电阻值,你可以使用一个10欧姆的永久连接的地方,使电流流量为125毫安,并在与它平行连接其他选择的,以获得更高的电流流过。例如一个48欧姆与10并联,将等于8.3欧姆,结果在150毫安。甲22欧姆,10欧姆的并联将导致在180毫安。我建议你不要使用可变电阻器,因为它会很容易得到的值太低,炸管。从理论上讲,对KT88s可以提供高达80瓦,在这条赛道。我不会运行,热,但,50-60应该是一个容易的目标。


其他可能的变动

您可以替代12AT7s的6SL7s没有电路修改,除了加热器电路。使用其他管是可能的,但在SRPP电路将具有的值进行调整。我发现,12AU7s和6SN7s没有提供足够的增益电路工作正常。12AX7s可用于当电路值进行调整。输入音量控制是可选的,固定的100K电阻器可用于在它的地方,如果你使用的放大器,前置放大器(我做我的这种变化)。也没有理由,你不能把一个输入选择开关,并使用它像一个集成的放大器的限制,你需要给它喂食信号源,有大约1 V或习俗。我已经找到了B +继电器是不必要的,在使用的放大器在测试过程中经历了许多小时,但它是一个很好的方式,以保护功率管,多余的电压时,灯丝正在升温。您可以使用待机开关或一个可选的电路,有一个可调延时定时器,打开后约15到45秒的B +。最敏感的是司机,正如我所提到的,谨慎选择电源滤波器的电路保护的像我。

美国译文:6SL7 SRPP+KT77-A级推挽电子管放大器胆机

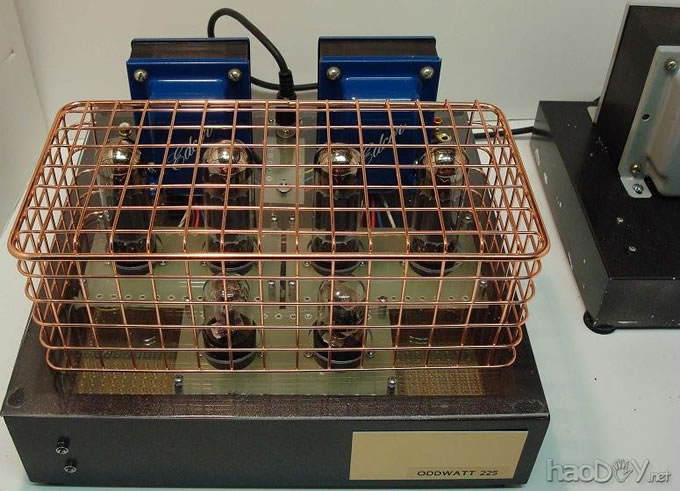

照片3:6SL7 SRPP / KT77的SIPP管放大器的网箱


听评论

听上去怎么样?这始终是一个棘手的问题。我喜欢的和听到的是什么,别人会听到的可能是不同的。在这样的项目中,有没有什么好办法,使全线的比较。这说,我喜欢这个放大器的声音。我喜欢温暖的胆机的声音。我有几个安培比较。我有两个其他的电子管放大器,固态放大器(马兰士,健伍,先锋,音频源和索尼),超级Ť安培和一个DIY LM3875的非反相gainclone套件该放大器具有典型的暖管的声音。它具有良好的内部细节,舞台音响,以及大量的输出。底端是远远比我其他的电子管放大器。浮现在脑海中的话,这个放大器的声音是强大和精致。它不具有的gainclone电源,但它具有更好的内部细节。,6L6GC版本似乎是更强大的声音,显然是一个小的细节较少。对于摇滚音乐,6L6GC版本可能会更可爱许多听众。对于其他音乐类型KT77版本是选择之一。任何电子管功放,他们的工作相当有效的扬声器。 (责任编辑:admin)
