表1：使用的主要零件

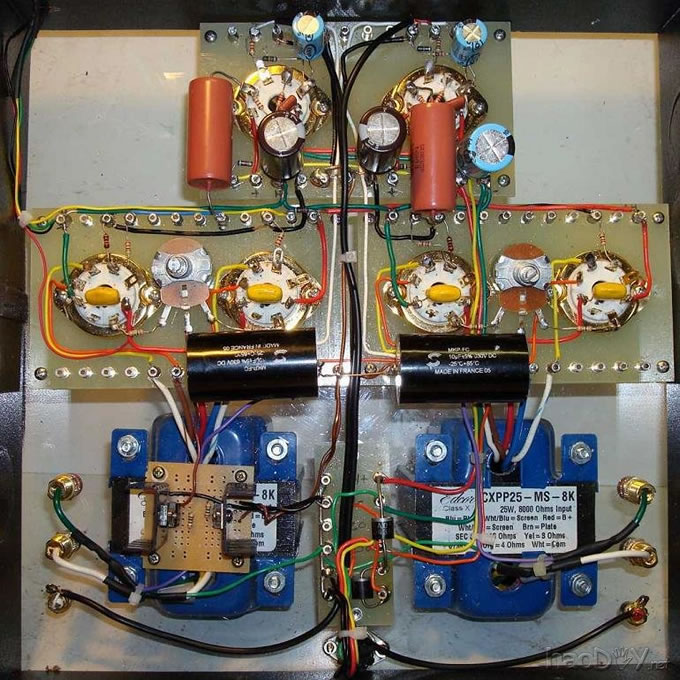

照片2：6SL7 SRPP / KT77推挽电子管放大器DIY - 内对于额外的电子管功放设计和施工技巧，请参阅我的设计和施工真空管放大器的提示和建议。另外，我以前发布的电子管放大器配线颜色代码，您可以使用在施工期间的一些建议。 Oddwatt 225个项目的成本最大的开支是变压器和管。他们分别约为250US。一切是150元左右。所以，如果你有机会的部分，放大器可以复制速度400us美元左右。是否值得呢？我是这么认为的。我希望付出了很多这个级别的输出和完善。有许多的工具包，在那里，成本少，但他们通常也少了很多输出。在这个尺寸的商业管放大器的至少两倍的成本和往往更。此外，还有无形的利益所固有的DIY项目。 Oddwatt 225性能测试
以下设备：HP 331A失真分析仪，天马低失真信号发生器（0.05％残余THD） 这是一个惊喜的开始。我最初的目标是20瓦，失真小于2％。产品与KT77s的25瓦，1.7％。在12瓦，它为0.5％，在6瓦，它是在0.2％以下。带宽为8赫兹到21千赫+0 / -1分贝。我故意锥形的高端响应，在60 kHz的共振有一个变压器。如果没有调整，-1分贝频率为40千赫。在3.6％的失真最大输出为33瓦。保守，我决定，25瓦，是一个很好的评价。在6L6GCs的功率是一样的，但失真是高约0.3％，在整个范围内。6L6GCs似乎有一个大胆的底，但量测并没有确认任何显着的差异。嗡嗡声和噪音水平的1 mV级的输出。这其中大部分是宽带噪声。其中没有一个是扬声器发声。
|
和一个的VELLEMAN PCSU1000示波器计算机接口
