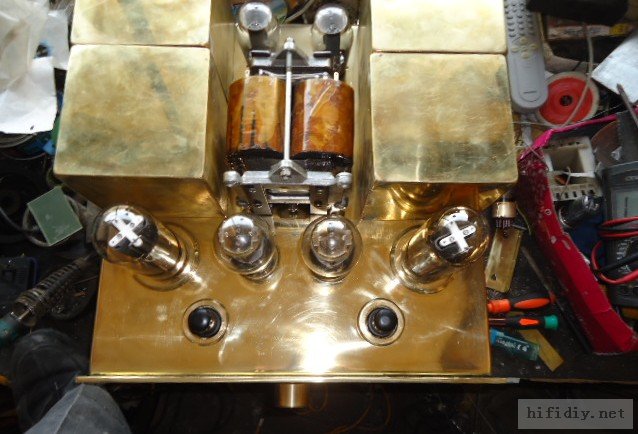

安装的效果。 更新6

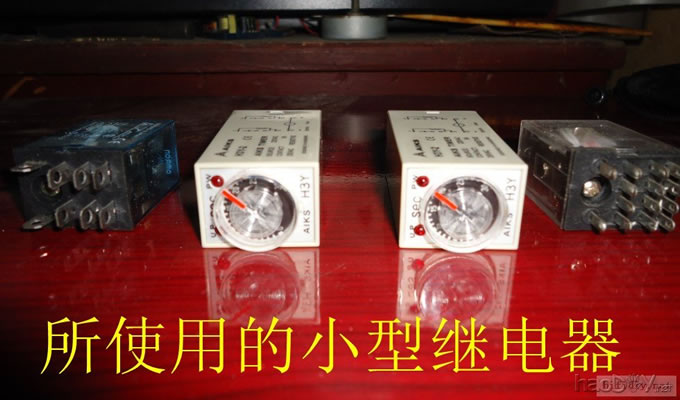

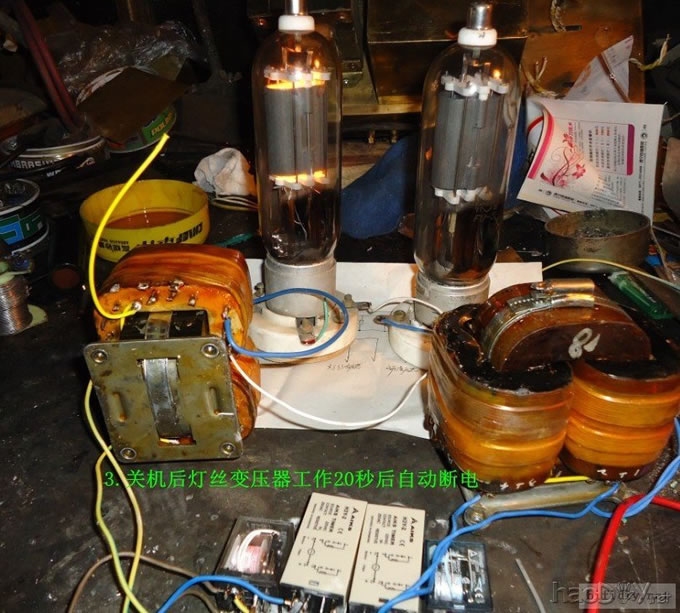

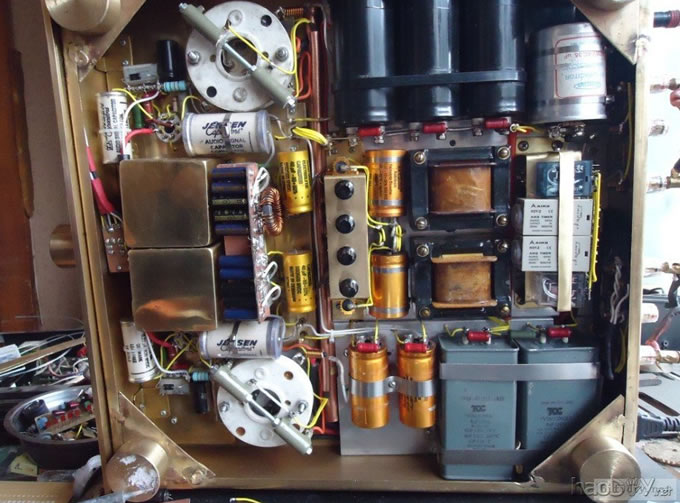

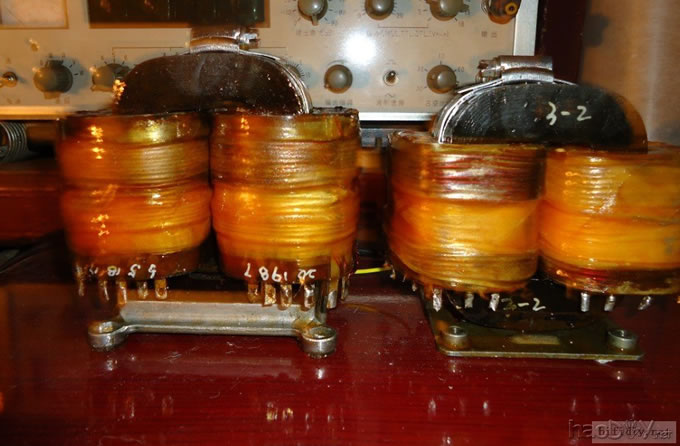

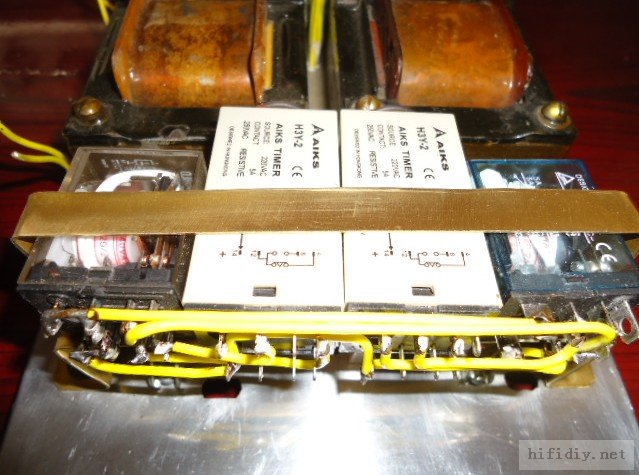

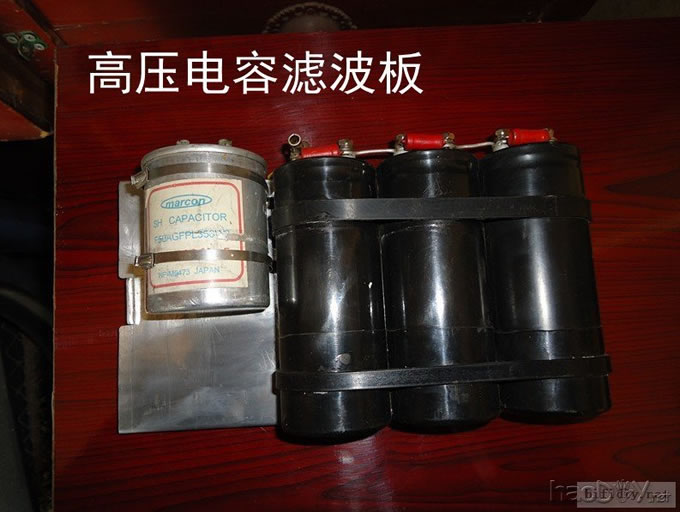

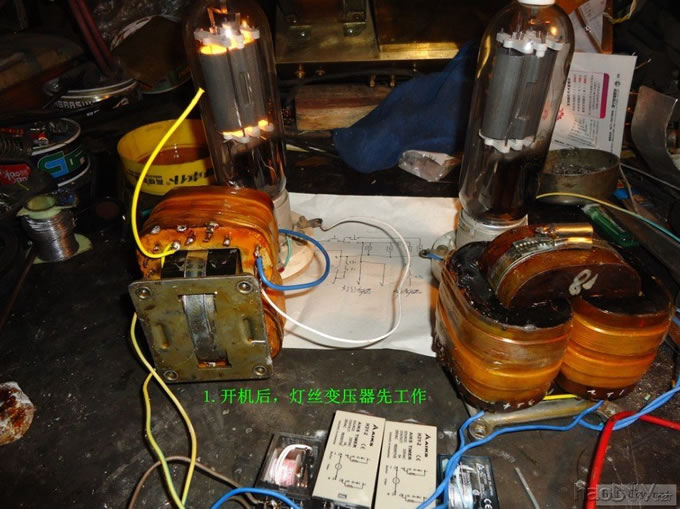

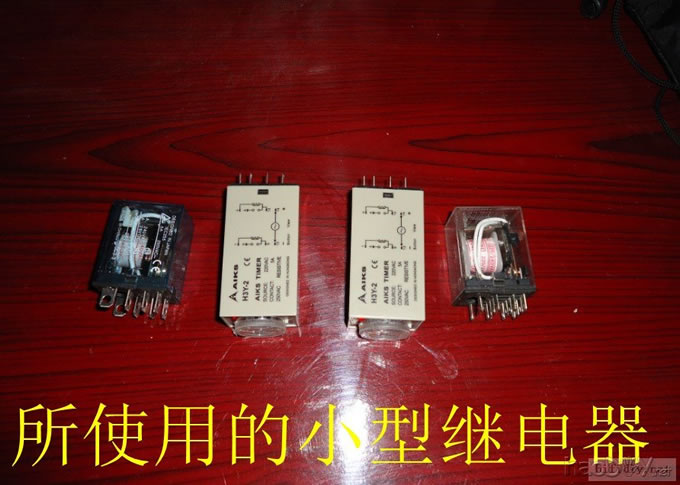

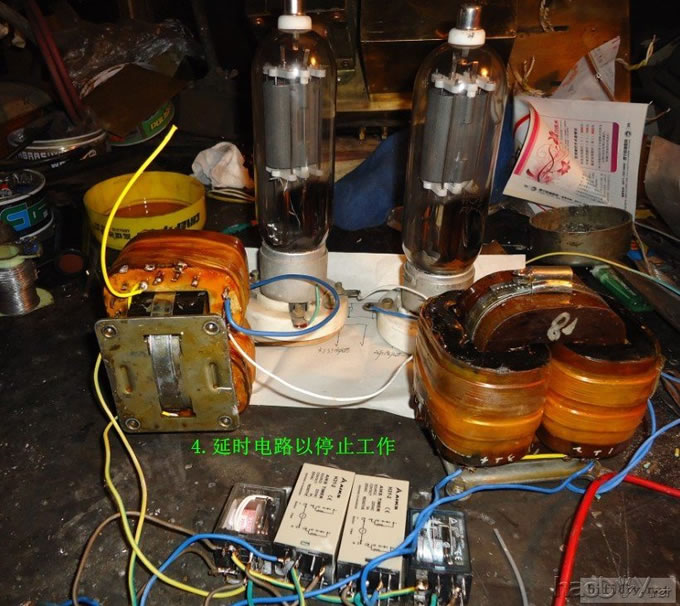

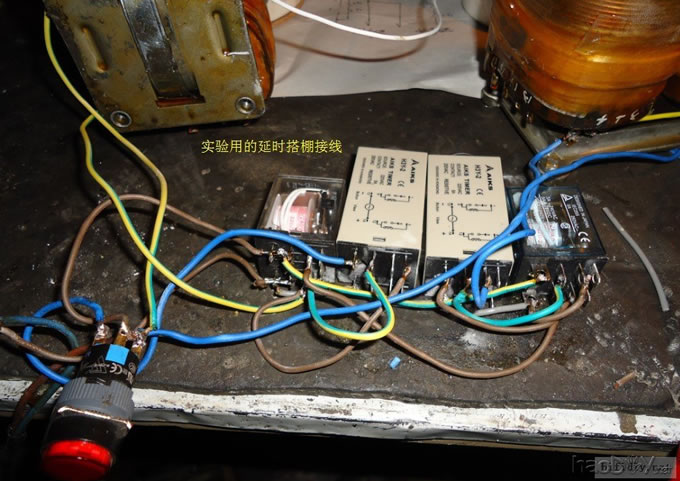

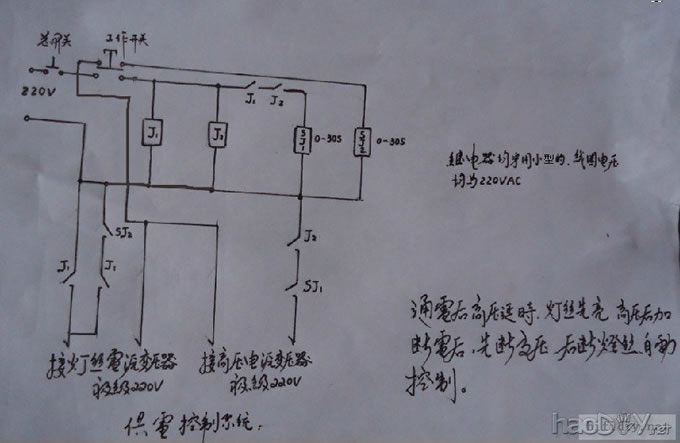

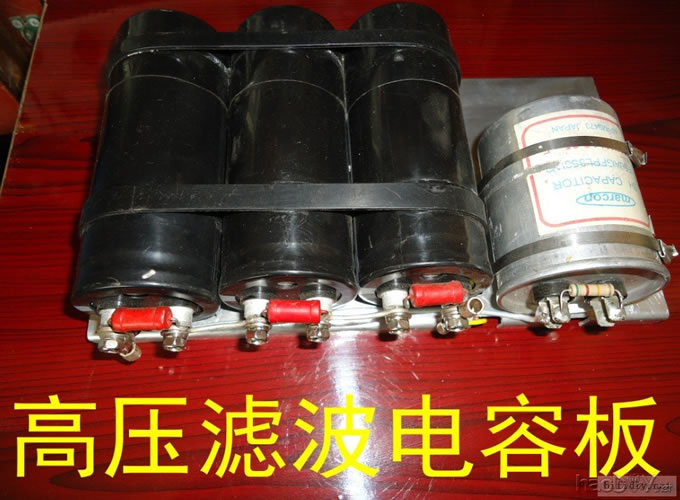

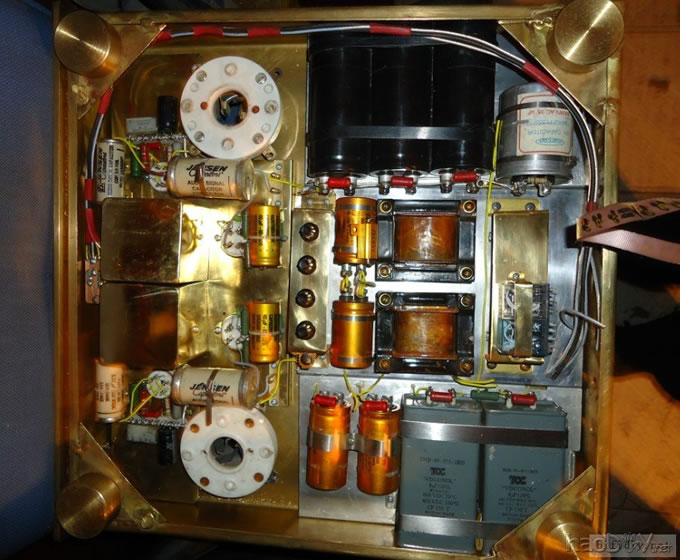

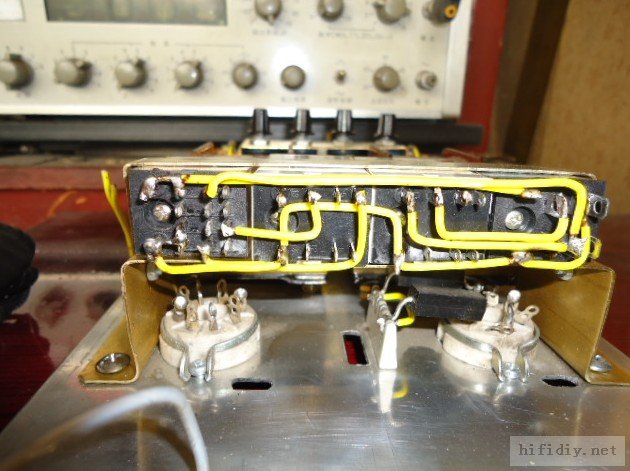

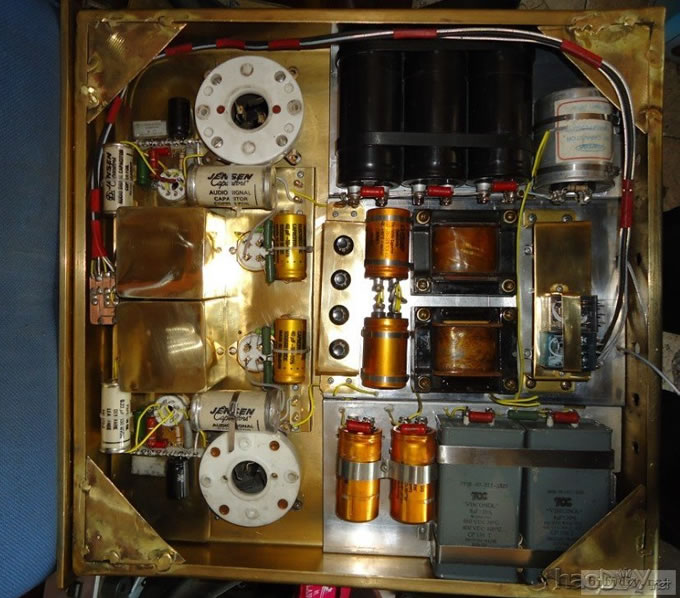

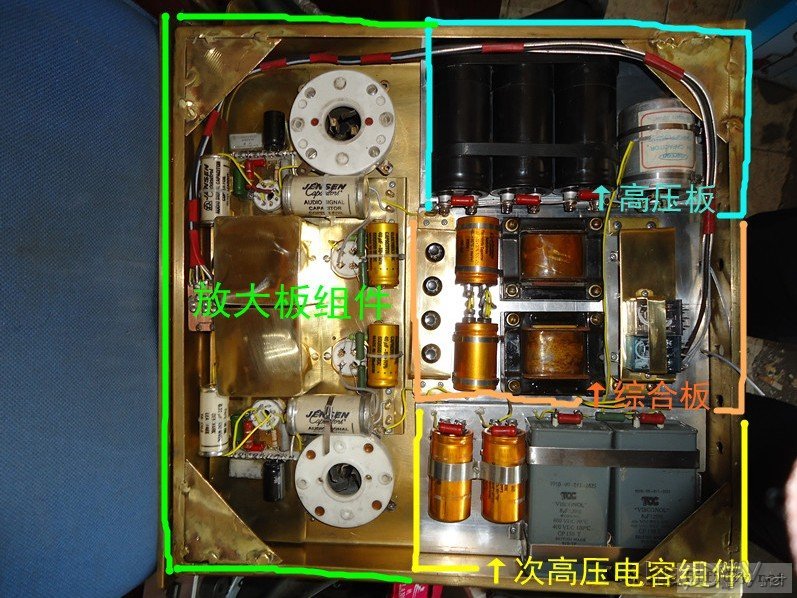

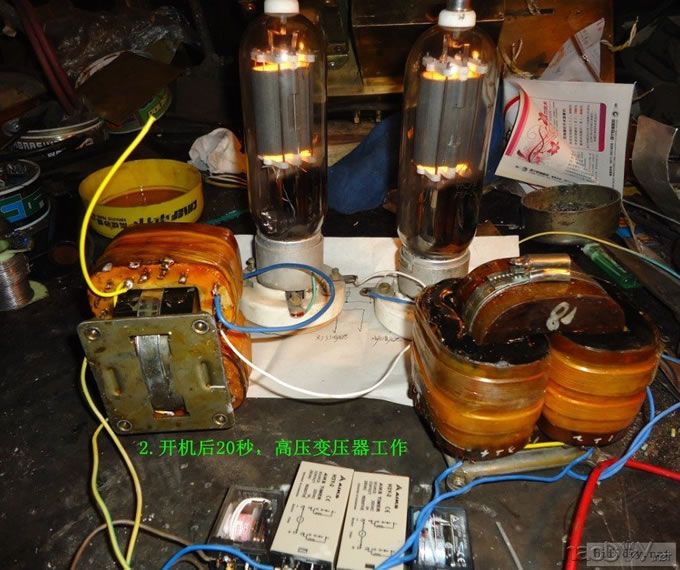

 这段时间对电路的整理，搭棚接线的设计，原件的焊接 ，忙碌了一段时间 总算完成了内部原件的搭棚。本胆机采用分块安装及放大板、综合板、次高压电容组件板、高压板。4个部分。集中焊接方式进行。 个人认为省时、方便、快捷、美观，放大板是按照事先设计好的接线图进行，各原件对号入座。原件的引角直接焊在管座上，保证信号的畅通，对音质也有所提高，安装方便无误。 装机成功率高，日后对原件的更换 升级 带来极大的方便。各原件一目了然，也为日后的维护带来便利。上述观点是代表个人。如有错误请多多指教   加工好的灯丝变压器。 延时电路 这个图今天晚上装机时 发现错误 现以改正。。。  更新图片        由于本机电源由高压和次高压变压器 和灯丝变压器组成，特意为此电路设计了一套延时电路 通过今晚的临时焊接，非常成功。达到了满意的效果。   制作完成的延时电路。

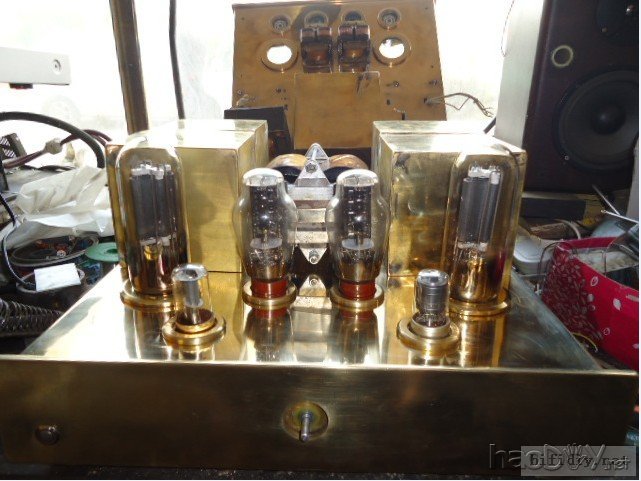

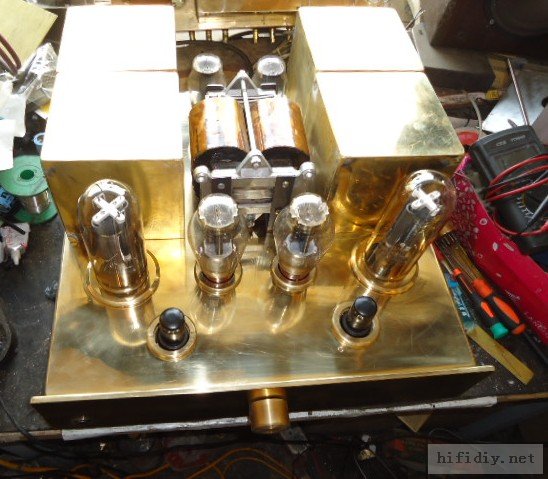

正在安装的vt211.  由于本机一开始采用交流供电，交流声比较大，最后通过实验，控制好2a3灯丝部分，交流声以降低到最低点， 2a3改为直流供电，并在灯丝交流部分加有高频磁环滤波器，交流声更小，音质细节部分表现的非常突出。 (责任编辑：admin) |
