VT-4c(GE)211电子管音频放大器单端胆机

时间:2012-10-18 17:16来源:hifidiy.net论坛 作者:红昌家电 点击:
今天先放一张刚画好的图,每天更新制作 。欢迎大家多提宝贵意见。 更新1: 211搭棚连接图。 制作完工的机壳和安装好的电源变压器 正在组装的搭棚组件 安装到里面的效果图 更新2: 下午组装的时候发现有2处 忘画的地方 特此更正。 更新3: 即将完工的放大板组
VT-4c(GE)211电子管音频放大器单端胆机

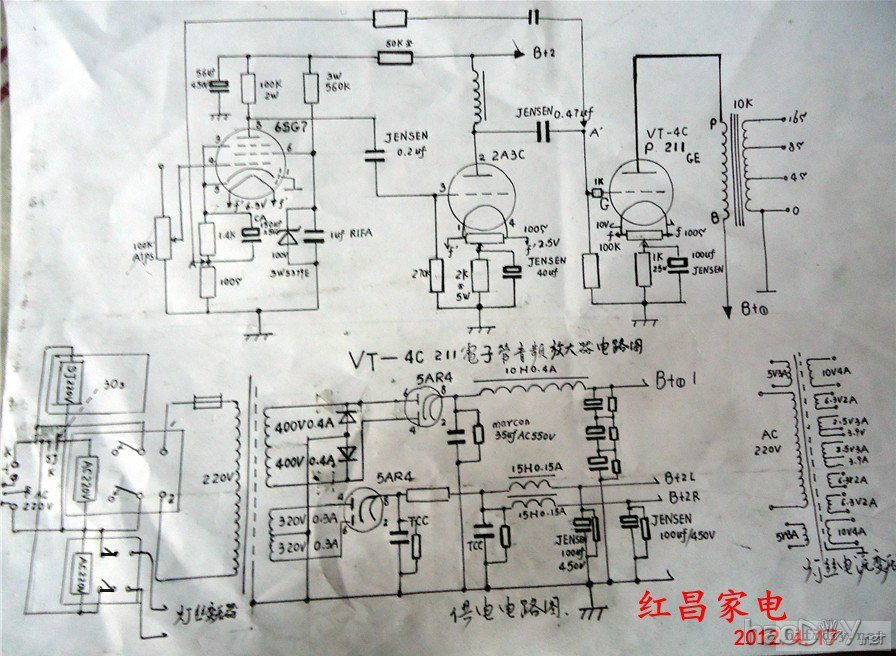

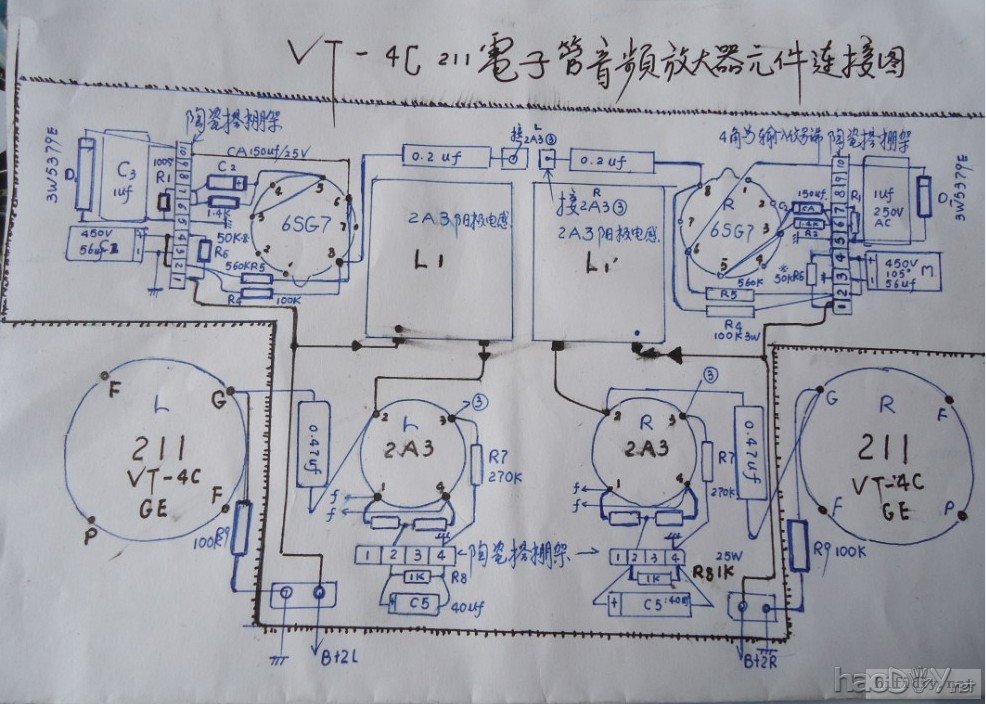

今天先放一张刚画好的图,每天更新……制作 。欢迎大家多提宝贵意见。


更新1:


VT-4c(GE)211电子管音频放大器单端胆机
211搭棚连接图。



VT-4c(GE)211电子管音频放大器单端胆机 ←

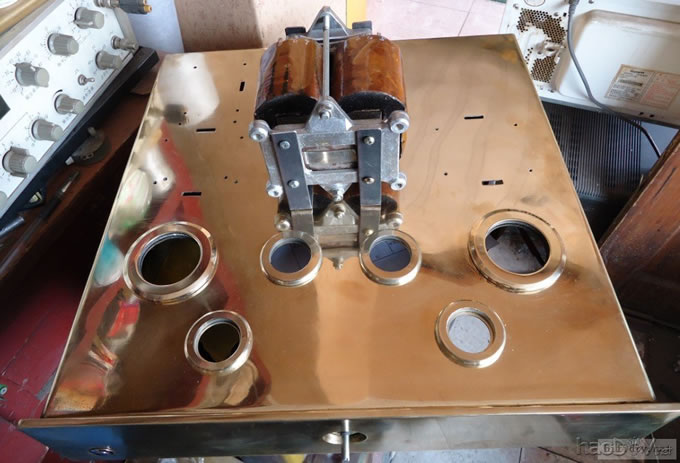

制作完工的机壳和安装好的电源变压器


VT-4c(GE)211电子管音频放大器单端胆机

VT-4c(GE)211电子管音频放大器单端胆机

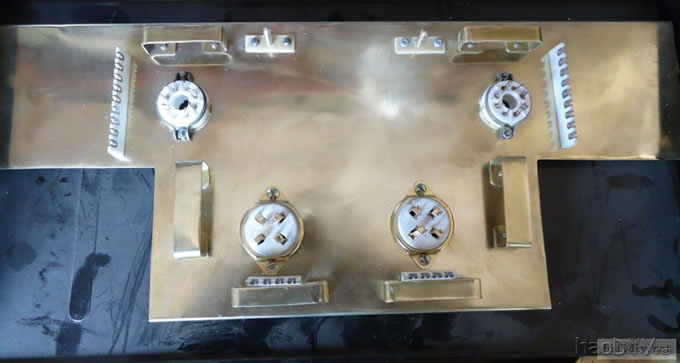

 ←  正在组装的搭棚组件

VT-4c(GE)211电子管音频放大器单端胆机

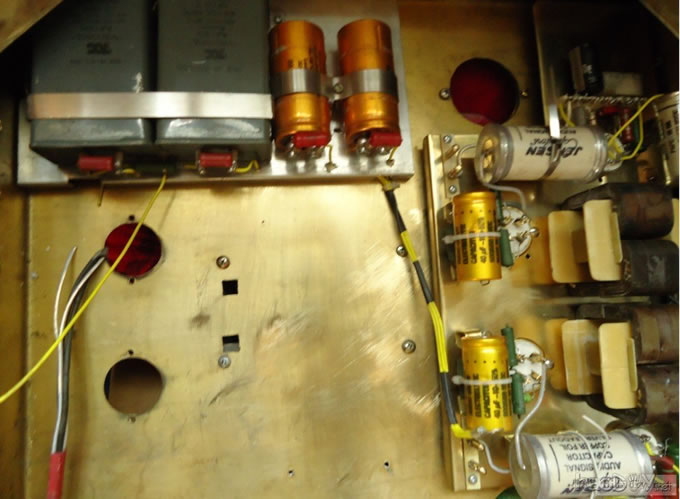

←  安装到里面的效果图

更新2:

VT-4c(GE)211电子管音频放大器单端胆机

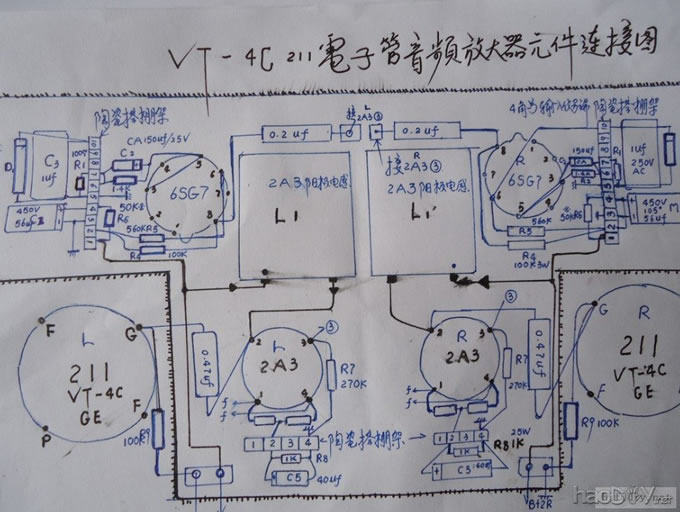

下午组装的时候发现有2处 忘画的地方 特此更正。


……………………………………………………………………
更新3:


VT-4c(GE)211电子管音频放大器单端胆机

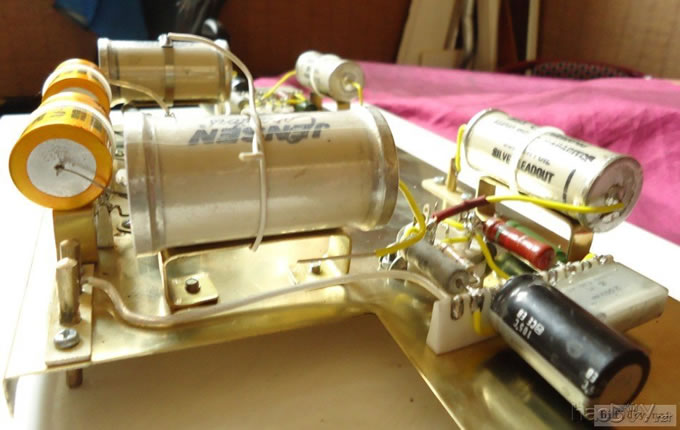

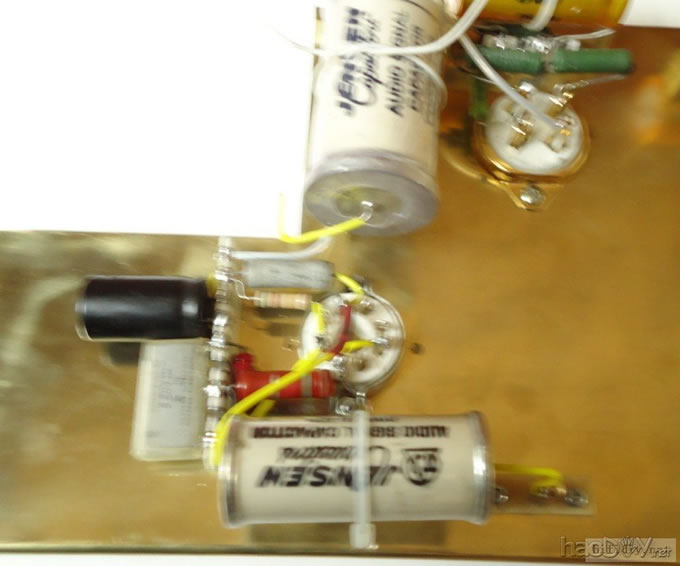

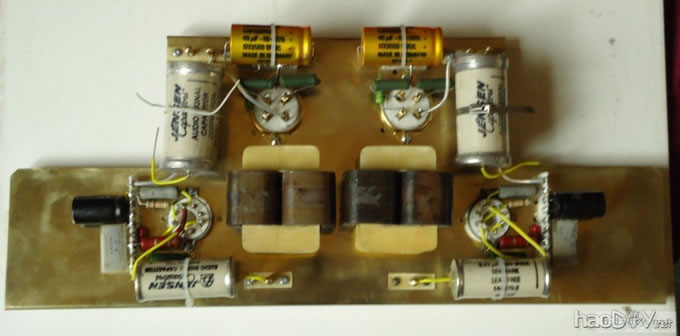

即将完工的放大板组件。

VT-4c(GE)211电子管音频放大器单端胆机

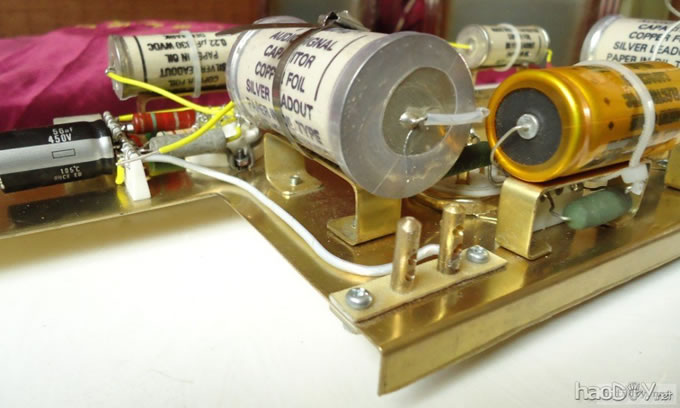

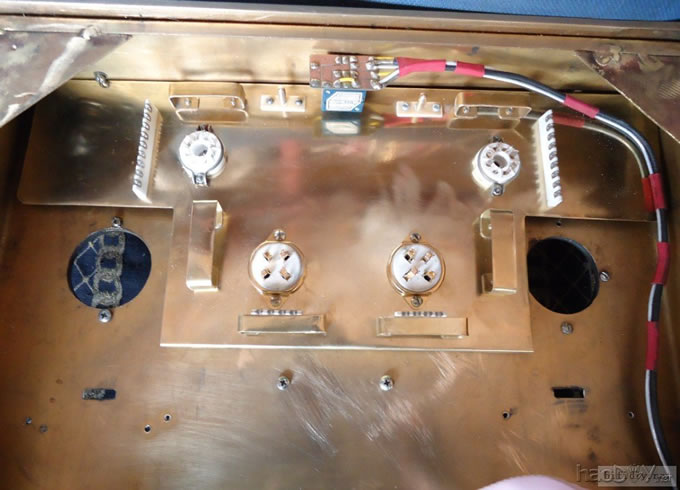

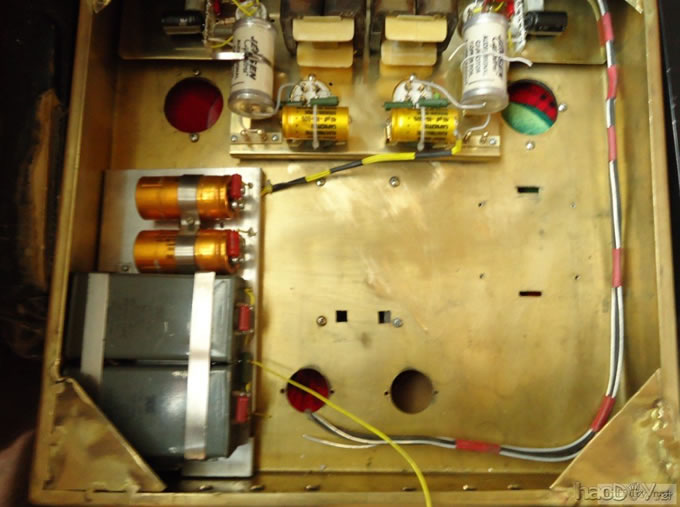

安装效果。

VT-4c(GE)211电子管音频放大器单端胆机
VT-4c(GE)211电子管音频放大器单端胆机
VT-4c(GE)211电子管音频放大器单端胆机

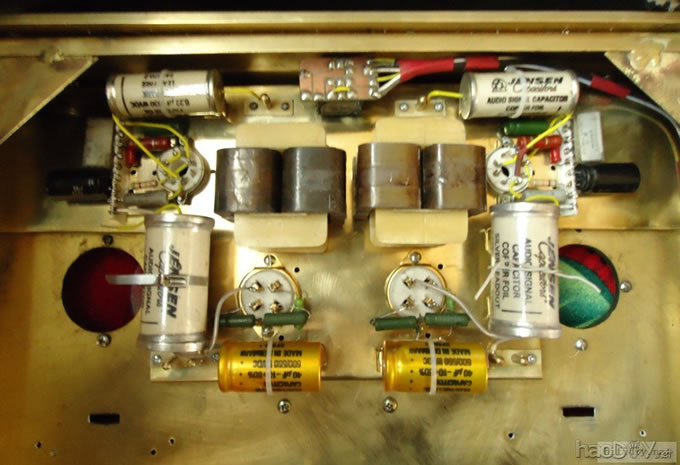

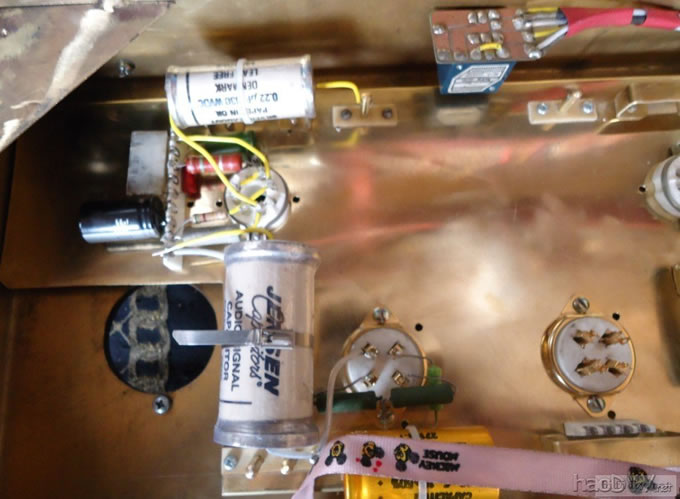

安装的效果。。

VT-4c(GE)211电子管音频放大器单端胆机

次高压滤波电容组件。


VT-4c(GE)211电子管音频放大器单端胆机
VT-4c(GE)211电子管音频放大器单端胆机

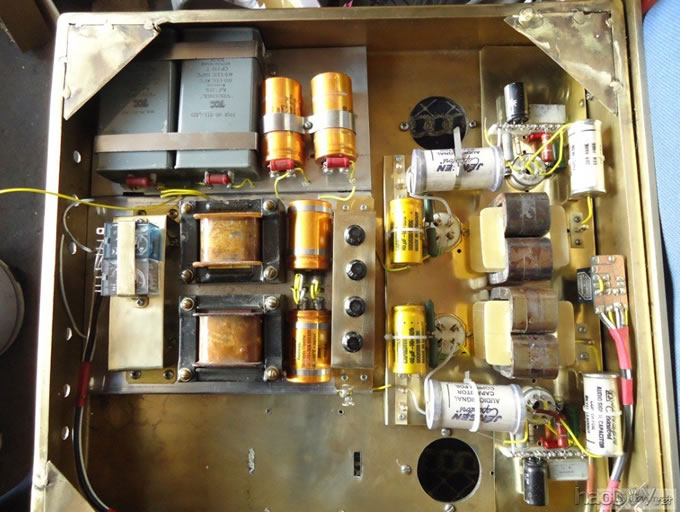

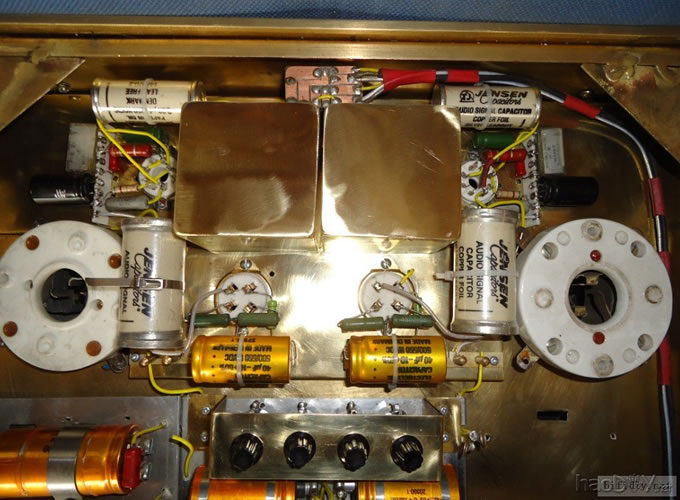

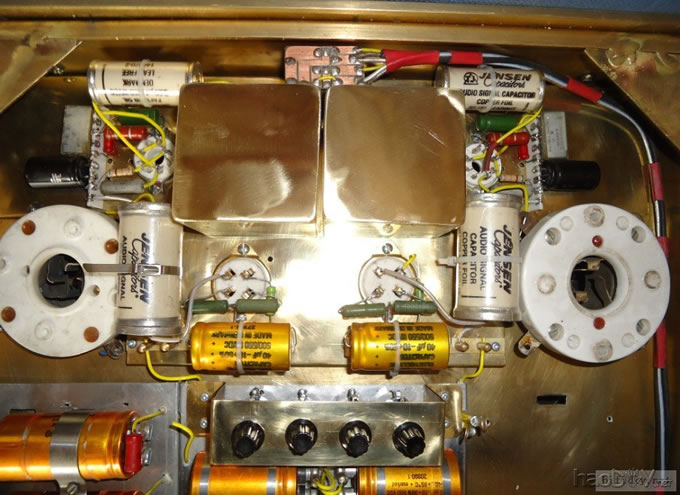

装机的效果。


更新4VT-4c(GE)211电子管音频放大器单端胆机 VT-4c(GE)211电子管音频放大器单端胆机 VT-4c(GE)211电子管音频放大器单端胆机

VT-4c(GE)211电子管音频放大器单端胆机

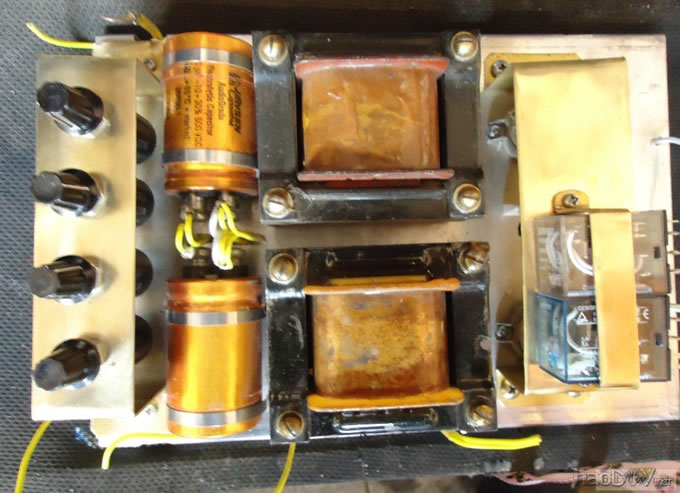

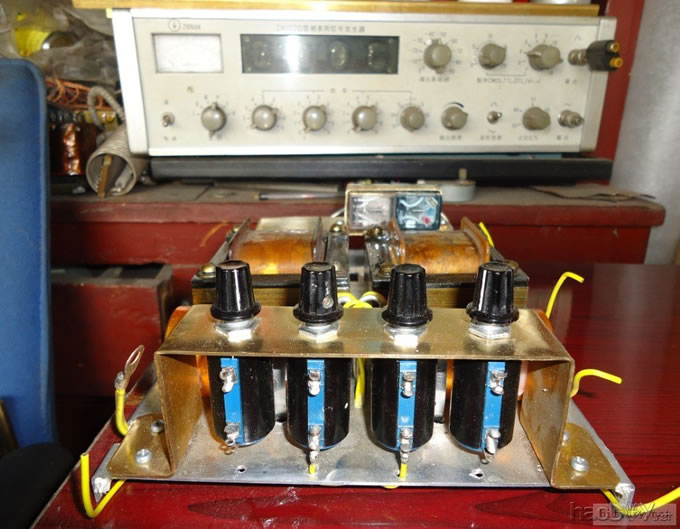

综合板包括灯丝平衡部分胆整流部分211阴级阻容部分和前级供电电感部分。


VT-4c(GE)211电子管音频放大器单端胆机

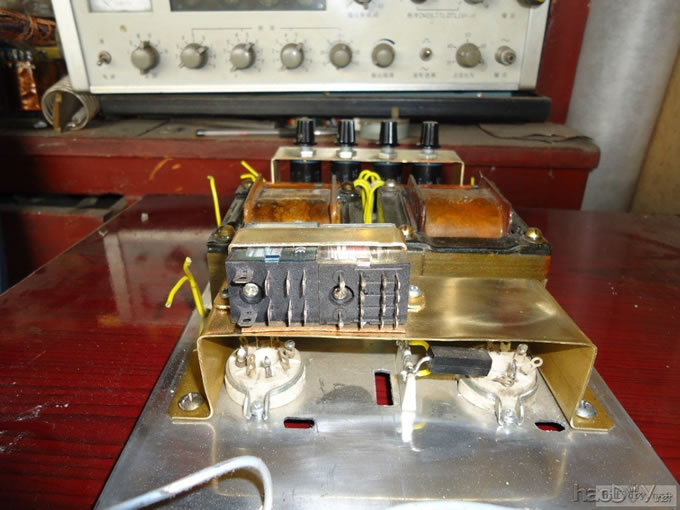

效果图。

VT-4c(GE)211电子管音频放大器单端胆机

效果图。

VT-4c(GE)211电子管音频放大器单端胆机

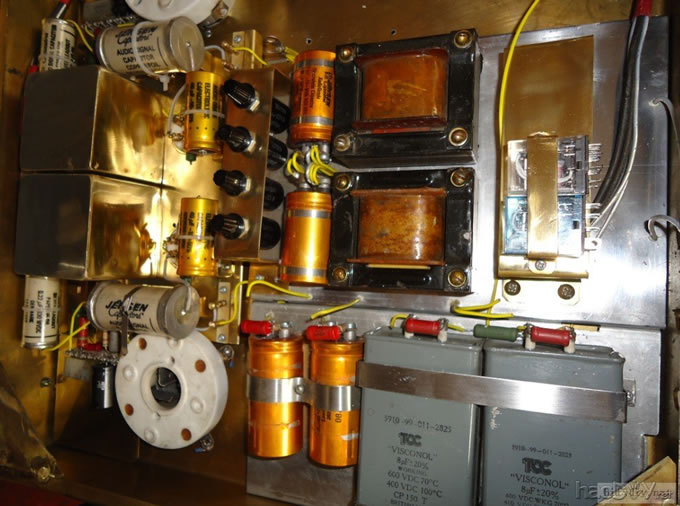

安装在里面的效果。


VT-4c(GE)211电子管音频放大器单端胆机

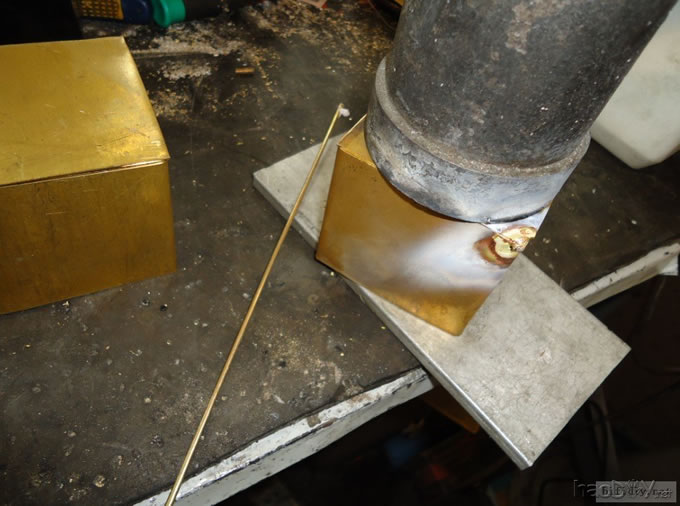

自己正在焊接的小牛罩。


VT-4c(GE)211电子管音频放大器单端胆机
下载 (154 KB)
2012-4-19 12:45

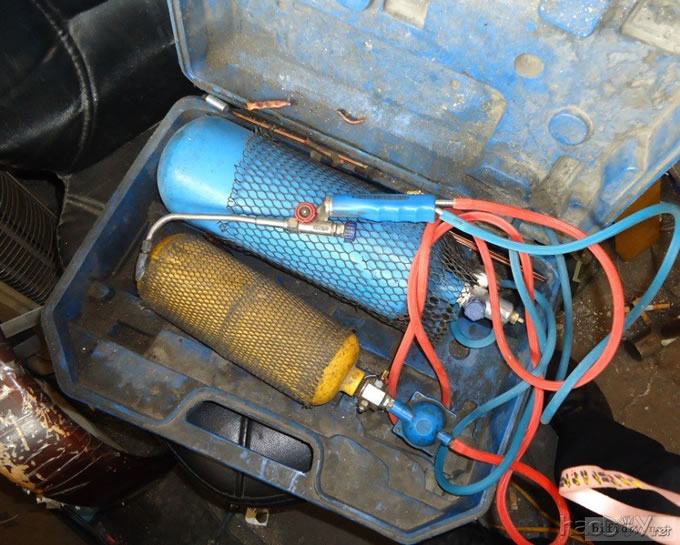

所使用的焊具

更新5


VT-4c(GE)211电子管音频放大器单端胆机

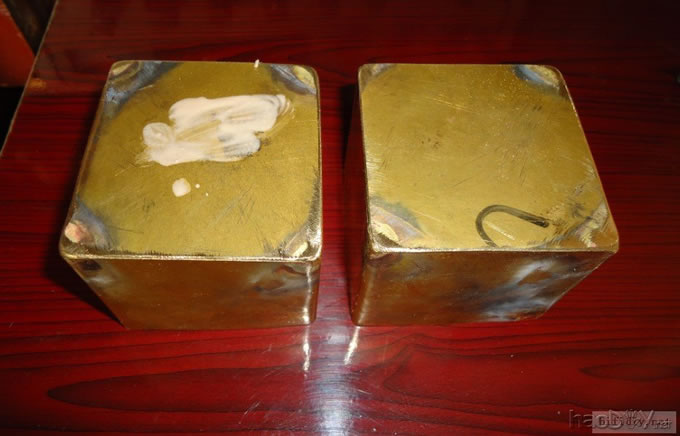

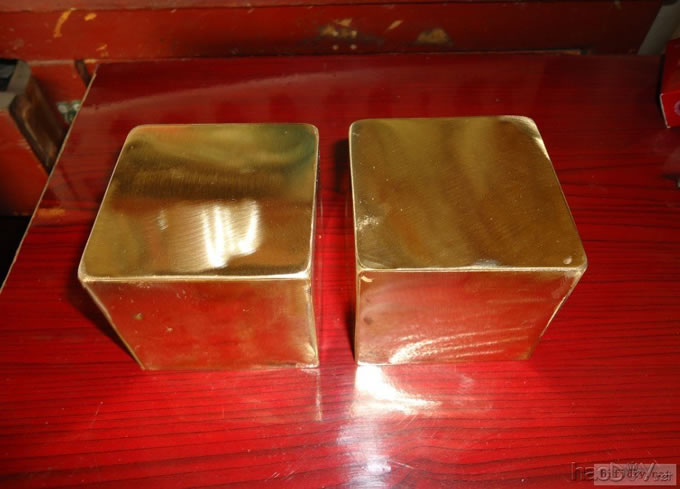

刚加工好的小牛罩。


VT-4c(GE)211电子管音频放大器单端胆机

处理好的小牛罩。。

VT-4c(GE)211电子管音频放大器单端胆机
VT-4c(GE)211电子管音频放大器单端胆机

VT-4c(GE)211电子管音频放大器单端胆机 (责任编辑:admin)
