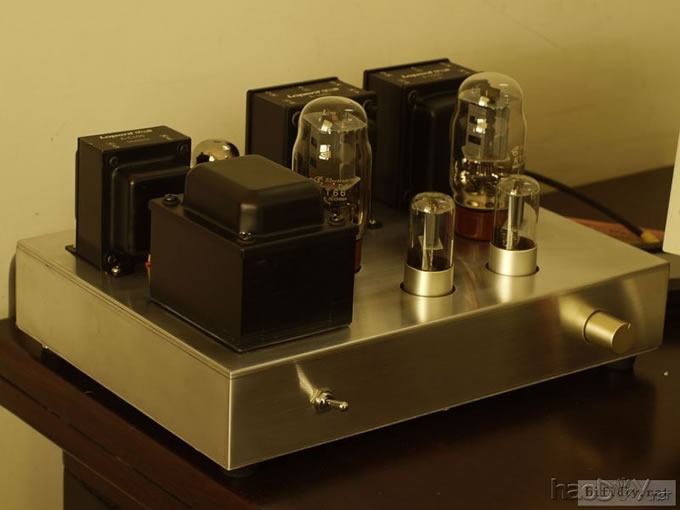

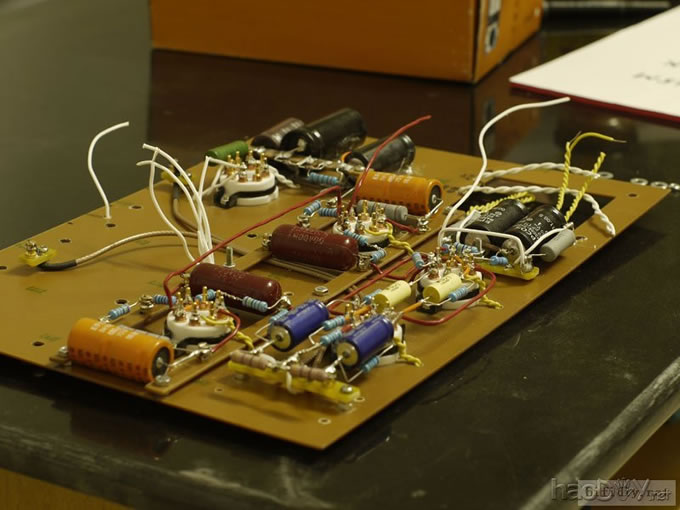

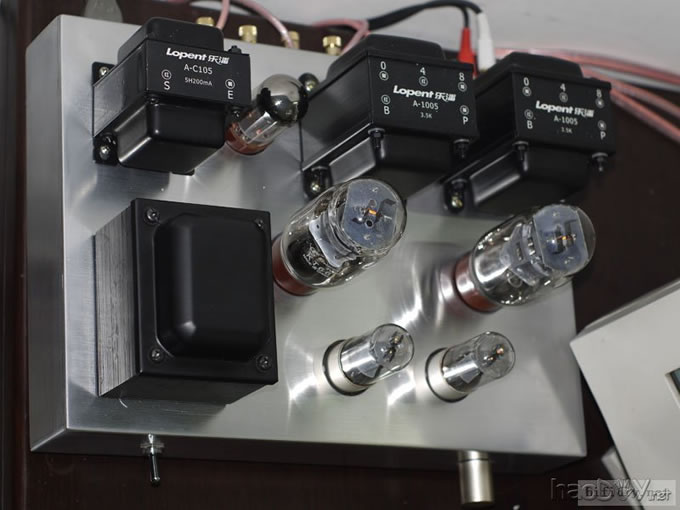

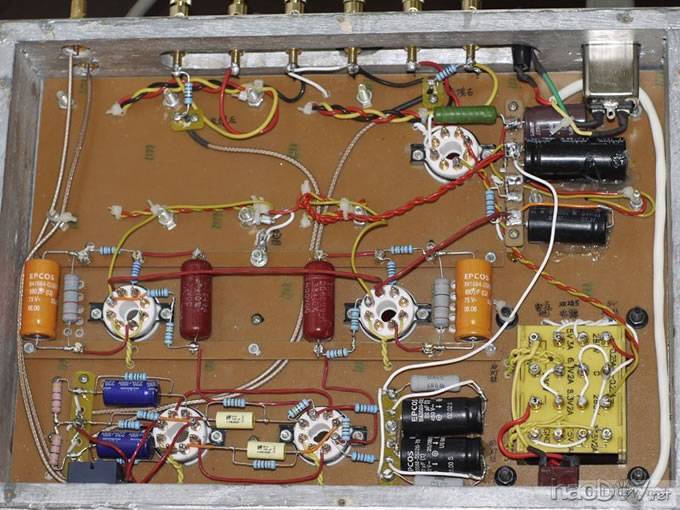

打算用J版的电路图制作一台KT66单端胆机,见图:![]() 对于胆机我是真正的新手,在各位烧友面前发帖属于班门弄斧,其中的有些做法也许并不合理,大家可以尽情拍砖,拍的多提高的才快。 我会把做这台机的所有过程发上来,希望将其中的酸甜苦乐和大家一起分享。 手上只有一套乐潘A系列25W单端套牛,一边备料一边开始做机壳。 因为是纯粹的业余制作,几乎没有电动工具,只有一把锯一把锉一把尺。 ![]() 机壳计划尺寸350MM*250MM*50MM,铝板不好弄,找朋友帮忙只弄到2MM厚的铝板,没有折弯的设备,考虑切片拼接。 找朋友切好了所有的铝板,面板准备用双层胶合,牛太重,怕压塌了。 ![]() 用了我做飞机的桐木片,50MM宽10MM厚的,榫卯结构,做框架: ![]() 自认为做得很规整: ![]() 铝板打上定位孔,桐木框挖孔,用504粘接: ![]() 正面的音量旋钮的一面用的双层铝板,表面打圆孔,有沉孔效果 框架完成,等下做上盖板。 ![]() 现在开始做上盖板,先把粘合面打磨干净: ![]() 粘合时用重物压平固化: ![]() 粘好后安排管子和牛的摆位,计划打孔: ![]() 没钱买开孔器,用手钻打上一圈圆孔: ![]() 用线锯锯下来,然后用半圆锉锉好圆孔。这个环节是体力活,完全属于自虐! ![]() 机壳基本完成,看看效果,图拍的不好,看上去好像有点儿斜,实际上我的施工精度还是控制的非常不错的,实物非常规整: ![]() 阻容元件都到了,可是图纸中红圈部分的电阻电容各只发了一个,应当是一对的,发货的时候把这两个元件当成公共电源供电部分的元件了。 为这两个元件重新去买,太话不算了,把这部分当成电源部分,左右声道共用,应该能响没有问题。可是我认为22U的电容是给电压放大级供电用的,最好左右声道独立,如果左右声道共用的话,多多少少会对音质有影响。没办法先这样做,今后调音的时候慢慢改。 按照电路图画好了搭棚图,第一次用这个软件,只画了放大电路部分,没画电源部分。黑点是接地,去一点接地,黄点是搭棚焊柱。 大家帮忙看看有没有错误?谢谢! ![]() 拆下成品搭棚条的镀金接线柱,根据需要做了两根搭棚条。 ![]() 花了一晚上做好了灯丝、地线、搭棚条。电源部分基本上已经焊好了。灯丝和地线正面看不到,都在背面。 ![]() 背面很难看,反正也看不见,懒得整理了,这样虽然难看可是路径比较短。 ![]() 理论上在另一面灯丝供电、地线有铜箔屏蔽,应该对减少交流声有帮助,而且正面看上去更整洁 花了一个晚上的时间,搭棚焊接完了。 用的都是普通元件。 ![]() ![]() 功放已经全部完成,通电一次成功,箱子灵敏度比较低87DB的5.5寸书架,声音非常棒,J版的图功力不俗! 交流声满音量几乎听不到,非常安静,只能听到轻微的沙沙热噪声,手上没有毫伏表,没法测噪声,只能凭耳朵,见谅。 ![]() ![]() ![]() 做这台机器之前我做过一台6P3P的套件,这台的声音强了许多。我的爱好比较杂,实际上我本人并不是学理科的,我大学学的是会计,只是年轻的时候有许多梦想不能实现,比如说音响、比如说航模、还有摄影,由于条件的限制,年轻的时候都不能付诸实施,我曾经定了多年的《音响技术》《电子报》合订本以前也是年年必买。最近几年有了自己的房子,生活也比较安定,孩子也大了,才有时间和精力,特别是我玩儿航模和包括胆机都是坚持不买成品机,全部手工制作,为的是带着儿子,让他喜欢科学,现在的孩子条件比我们小时候强多了,不过动手能力太差了,他们现在玩儿的都是电脑电玩,我们小时候玩儿的都是自己做的弹弓、火炮枪,不要小看儿时的这种游戏,它对孩子的理科学习有潜移默化的作用,我中学时代物理化学极好,就是因为小时候动手多对物体的运动有比较强的感性认识,学起理论来特别容易理解。 我做胆机的目的也是喜欢音乐,用胆机听好的录音,在夜深人静的时候确实是一种享受。 当我第一次用KT板成功做出一架飞上天的电动遥控飞机心情确实无比激动,后来做的飞机即使2M翼展的也没有很强的成就感了。 做完这台胆机,下一个目标是做一架大点儿的3D飞机,料去年都全部备齐了,因为做飞机工作量很大,非常累,基本上我一年才能计划一架,飞机做了已经没有很强的成就感,这架飞机希望能达到较好的性能,然后就是苦练操纵技术,花式飞行人机合一没几年的练习是没法达到的。 最后发个标准的3D特技飞机飞行视频毒一下大家。http://www.56.com/u91/v_MjQ2NTQzMzY.html (责任编辑:admin) |
