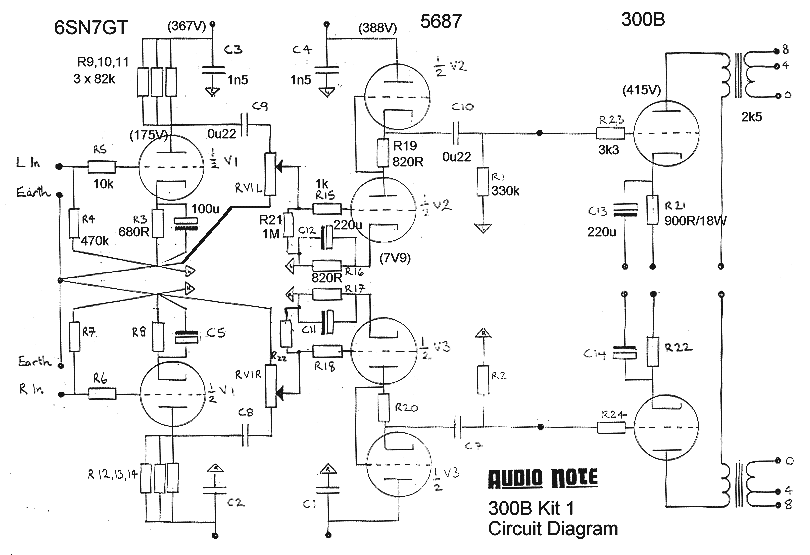

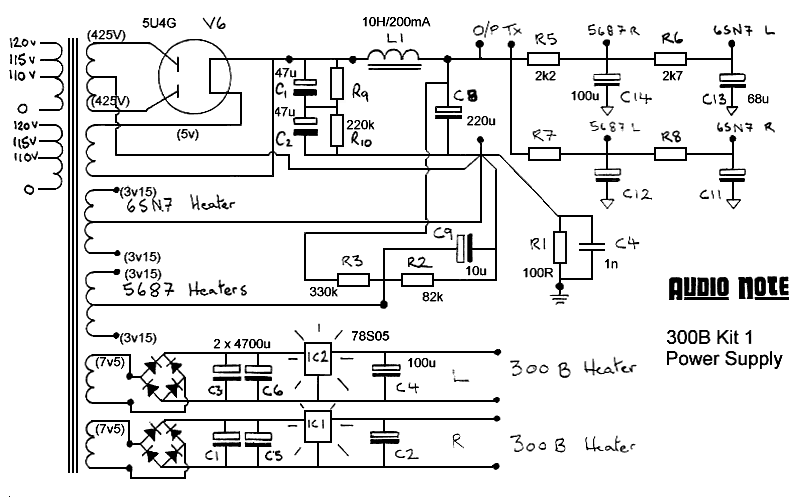

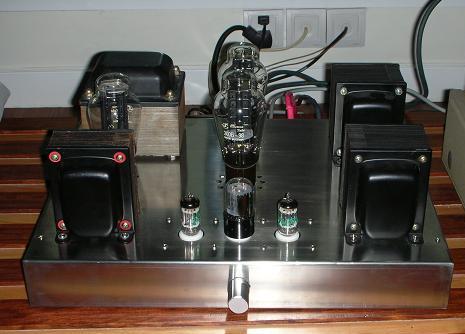

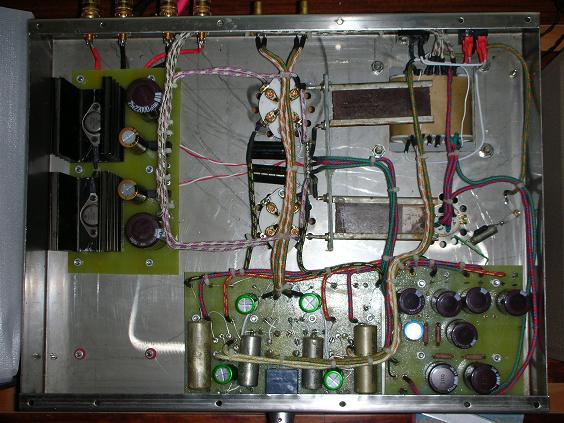

经过半年的材料收集，线路选择和装机，我的“audionot kit one"完工了 我在上海小付音响听过audionote kit one 的”“原装机”，声音机器自然、平衡、耐听，二端延伸很好，没有一般300B的“太监声”，最后选定了该线路为蓝本。kit one有不少版本，有采用PCB的，也有才有handwiring的，从hifi精神出发，我用handwiring的，“半搭棚”。  内部  我是动手派十几年以前我就开始制作胆机，有一定的经验。这次制作300B本来想偷懒购买成品牛的，但测试了几对后发现参差不齐，好的价格太贵，便宜的指标都不合格。考虑再三，决定发扬diy精神，自己动手。本机所有牛全部本人手工制作，所用硅钢片选用Z11片，电源变压器选用38×70规格，每伏二匝；输出牛32×60，初级3.5K用0.29线绕1936匝，初三包次四，次级用0.57线双线并绕，最后六线并联；扼流圈用32×45铁芯，也用0.29线绕2000匝。输出牛初级电感测试值约12H，漏感11MH，直流电阻112欧（二只差异甚小）；扼流圈实测电感约8H，比设计的小了2H，可能是加空气间隙引起的。 机箱是自己用AUTOCAD设计好委托朋友厂里加工的，1.5MM拉丝不锈钢，还过得去。 线路图放大部分  电源  材料选用电子管：曙光300B-98×2，最便宜的300B了，philiphs jan 5687×2，GE 6SN7×2，曙光274B，都是全新的管子； 电 阻：全用DALE 3W/2W的金属膜电阻，300B阴极电阻采用DALE 50W金属壳电阻； 电 容：耦合电容采用SPARRGUE 0.22U/0.1U 630V/1000V的； 阴极旁路电容全部采用MUSE音频专用电容； 本机用得最垃圾的材料是电源滤波电容，拆机nichcon普通品，先已够更高档次的，等到货后更换 电位器：ALPS 100蓝壳 输入、输出：全套CMC，好价钱啊 本机材料总价约3K 开声初听声音及其干净，清澈见底，高低延伸良好，动态不像常规五极管推动的线路，有冲劲，解析力非常高。但声音有点干，高频有些粗糙，韵味略差。总体风格与原装机非常像 300B阴极电阻一日来师傅拜访寒舍，来师傅是我多年的发烧良友，耳朵与口才一流，一听邓丽君就说出问题了，高频不会粗的，问我300B阴极电阻用的是什么，我告诉他用DALE金属壳50W的，他说这个肯定不行，得用西电排骨电阻，其实这种排骨电阻我本来就有，就是安装比较麻烦，先用dale的，心想也是名牌，不会相差太远的，拗不过来师傅的要求当场换掉这个电阻。这真是，不听不知道，一听吓一跳，原来偏干、偏硬的高频一下子柔顺、甜美起来了，再听邓丽君真的有点陶醉了...... 西电线听到西电电阻的神效，不禁感慨万千，我家有不少西电电线，假如换上可能又使整套系统上个台阶。说干就干，把机内所有线能换成西电线的全换......在满怀希望的开声中失望了，低频下潜更深，声音厚实，但高频没有了，邓丽君不再纤细可能，蔡琴更是肥胖得受不了，低频没有解析力，整体速度偏慢，正可谓过犹不及啊。找到要害部位的输入线，在没有好线材的情况下接回原来的特富龙镀银线，结果找回了平衡，速度也合适了，比不换西电线前更好声一些。不日出差上海，去小付音响购得一截CARDAS铜信号线，回家后即刻焊上，结果高频更加细致，中频变醇、变暖，低频反应不明显。一分钱一分货啊，半米的CARDS化了我80元 换5687没有其它的300B，只能换一下5687和6SN7。5687的管子我和我朋友有很多对，天索的、喜万年的、吹喇叭的7119，试下来发现piliphs的最不耐听，虽然力气大大的，但高频很粗（与新管也有一定关系), 换上天索的管子后高频幼细不少，邓丽君的声音更甜，但整机的力量不及philiphs的，喜万年的与天索的非常接近，差异不大，7119一上则相差很大，音乐好像从一个刚发育的小男孩变成一个成年人，音场宽大，速度增加，但高频不及天索的和喜万年的细致。玩胆机一个很大的乐趣就在于可以换用不同的管子校声音，然后留下自己喜欢的。 换6SN7我的6SN7是GE的，全新，只有国产南京的6N8P，没有其他的了。调换以后发现国产管很有韵味，但声音明显不够开扬，音像萎缩在箱子周边，高音不过明亮，还是原装的“GE 6SN7”全面 300B的缺憾前几天几位发烧友要求把我的机器带到一位高烧友家里，接听他的rogers 5/9A，毕竟只有86bd的灵敏度，我的300BJJ带不动，声音刚刚出来就缩进去了，本来该厚实的中音也没了，与我自己这里搭配proac teblette 50差距很大。8W,只有8W，物理极限是无法突破的 最后一次摩机把所有的电源滤波电容全部换成phillips的蓝壳电容，中频厚度增加不少 频响测试今天忽然发现还没有公布这么重要的测试结果 衰减量（db） -6 -3 -1 -0.25 0 -0.2 -0.5 -1 -2 -3 -6 频率L（hz） 10 15.2 26 44 100~10k 10k 25k 32k 40k 45k 55k 频率R（hz） 10.2 15.6 26 45 100~10k 10k 26.5k 31k 38k 42k 50k 不好意思，图片搞错了，这张是我测试M10时的照片，但用的仪器一样 测试设备  世界名机Audio-Note Kit1 这是一款采用300B电子管做单端的套件，最基础套件售价折合人民币一万元左右。KIT1在香港广受欢迎，很多发烧友都以装制一台KIT1作为DIY生涯的终结  (责任编辑：admin) |
