we396a+中國300B电子管单端胆机音色增值後級(2)

时间:2012-09-11 09:16来源:www.ys-audio.com 作者:徐日生 点击:
表(一)曙光 300B研究記錄 工作類別 Ep (V) Eg (-V) Ip (mA) RL (K) Wo (Watt) Class A 200 200 42 39 30 40 2 2.5 3 2.6 250 250 250 250 250 250 55 52 50 48 44 45 30 40 50 60 60 80 2 3 2.5 2 2.7 1.5 4.9 4




表(一)曙光 300B研究記錄




工作類別

Ep (V)

Eg (-V)

Ip (mA)

RL (KΩ)

Wo (Watt)

Class A

200
200
42
39
30
40
2
2.5
3
2.6
250
250
250
250
250
250
55
52
50
48
44
45
30
40
50
60
60
80
2
3
2.5
2
2.7
1.5
4.9
4
4.4
4.7
4.1
5
300
300
300
300
300
65
63
63
61
58
40
50
50
60
80
2.5
2
3
2.4
1.7
6.7
7.2
6.1
6.6
7.5
350
350
350
350
350
76
74
74
74
71
50
60
60
60
80
3.6
2
3
4
2.2
7.8
10.2
8.3
7
9.6
400
400
400
400
400
91
89
89
87
84
40
50
50
60
80
5
3
4
3.5
2.5
8.4
11.5
9.4
10.5
12.5
450
450
450
450
450
450
104
102
100
100
97
97
97
40
50
60
60
80
80
80
6
5
4
5.5
2
3
4.5
9.5
10.7
12.5
10.1
17.8
4.6
11.5



表(二)是外國300B的工作例







1 Watt OUTPUT

40 5 100 1K  10K  50K   Hz
-2 -0.5 -0.3 0 +0.5 +0.2

dB



本機頻應表


we396a+中國300B电子管单端胆机音色增值後級

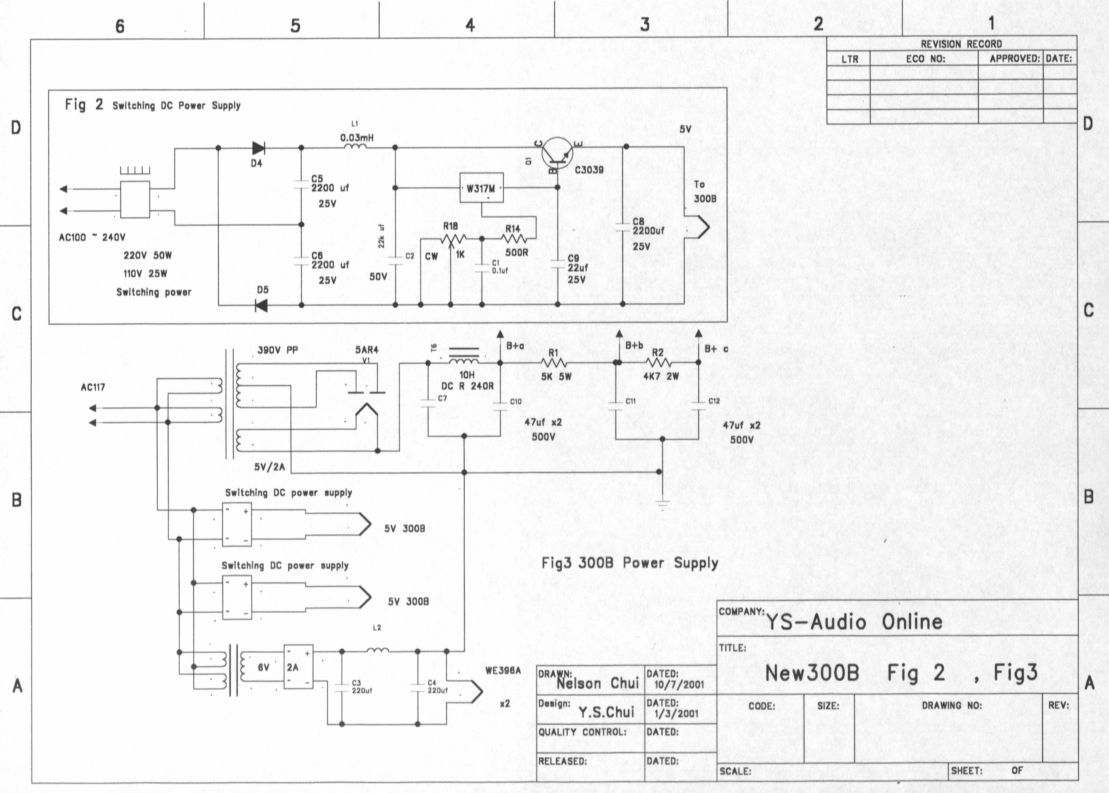

圖 2 , 圖 3



適用100V至240V市電

圖 2.)是電子牛直流器線路,採用Motorola消特基 MR2400F高速整流子作倍壓整流,為了能適合市電 240V-100V範圍,能好好地作業,基準管為 W317M,採其電壓調整率 0.04%/V,溫度系數 0.1%/C及輸入電壓高達40V。電流放大管 C3039最大運用 400V/7A,足以應付 5V/1.2的輸出,為了有良好的散熱,最少要用 15w散熱器。





we396a+中國300B电子管单端胆机音色增值後級

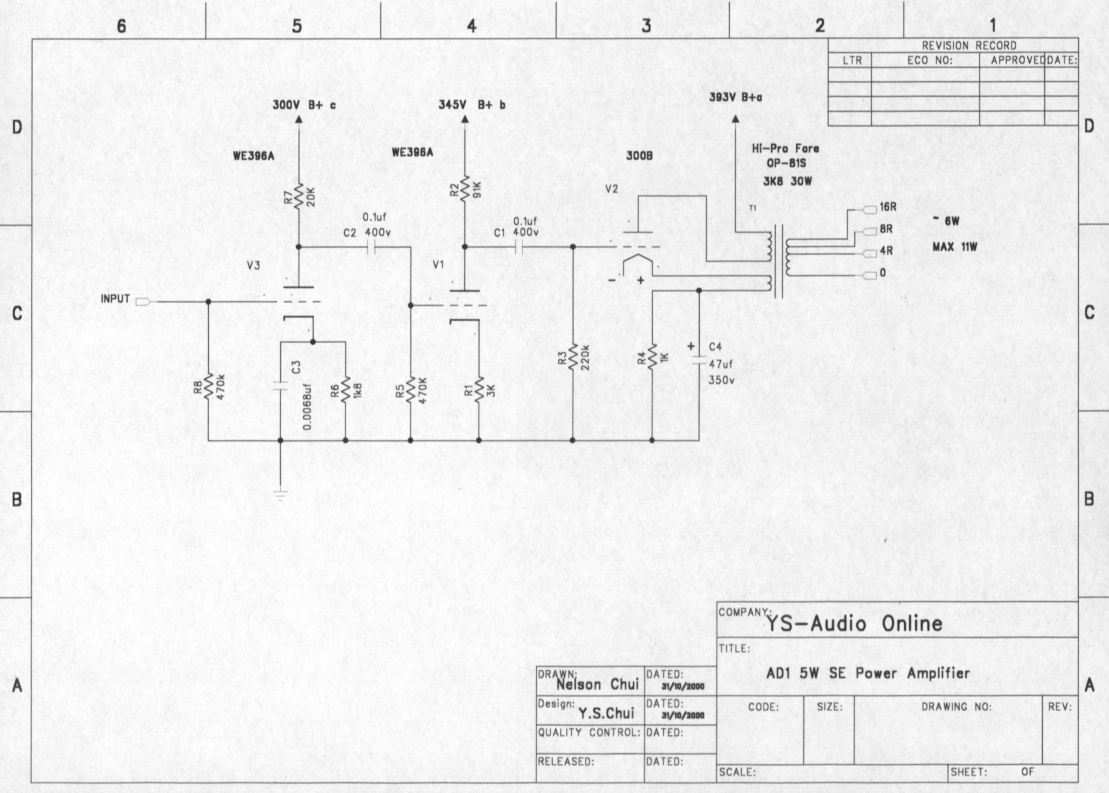

圖 4 為本機放大電路



300B陰極負回饋

圖 4.) 為本機放大電路,一支 WE396孖管,作兩級電壓放大,推動 300B作功放,採用Hi-Pro Force OP-81S, 它有一組強放管陰極回饋組去改善輸出功率的頻應, 本机接成負性回饋,其實它只提供3db回饋,但音色增值力高。WE396A第一級電壓放大級,陰極有粒補常高頻旁路電容 0.00068µF,以增強音效上的空氣感。





300B直熱陰極廢除平衡電位

本器的300B燈絲陰極取消了平衡電位器,免了調校,該電位器通常 100Ω至 50Ω中點焊接元件,作為噪音調零之用,但用了電子牛直流器,靜音噪聲電壓低達 0.4mV,故可廢除,路圖標示+ ­原因,要左右聲道一致而已。



貴氣浮現

機取用桂光 300B,沒有特別原因,聆聽裏,本机3D感特別穩定,人聲增了貴氣,空氣感不俗,高音尾聲及清晰而長,使人側目,跳躍感頗佳,感覺上中國300B有脫胎換骨之感 , 與新西電 300B比較, 人聲略輸,小提琴略輸,空氣感各有千秋,但色士風勝 ,高音樂器勝 .

      特訊 : 中國 6N3 ,與 5670或 WE396A它們只是接腳相同, Ip, Eg特性曲差異較大,只能作為修理代 包之用。



we396a+中國300B电子管单端胆机音色增值後級

we396a+中國300B电子管单端胆机音色增值後級



we396a+中國300B电子管单端胆机音色增值後級
