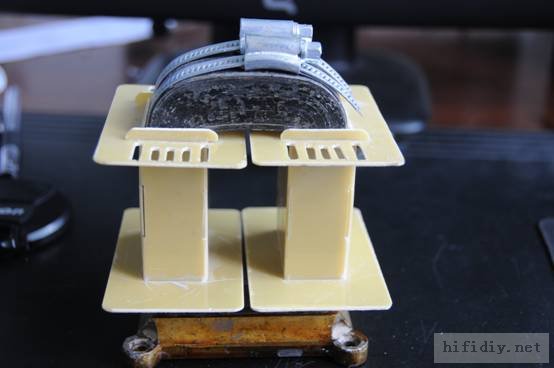

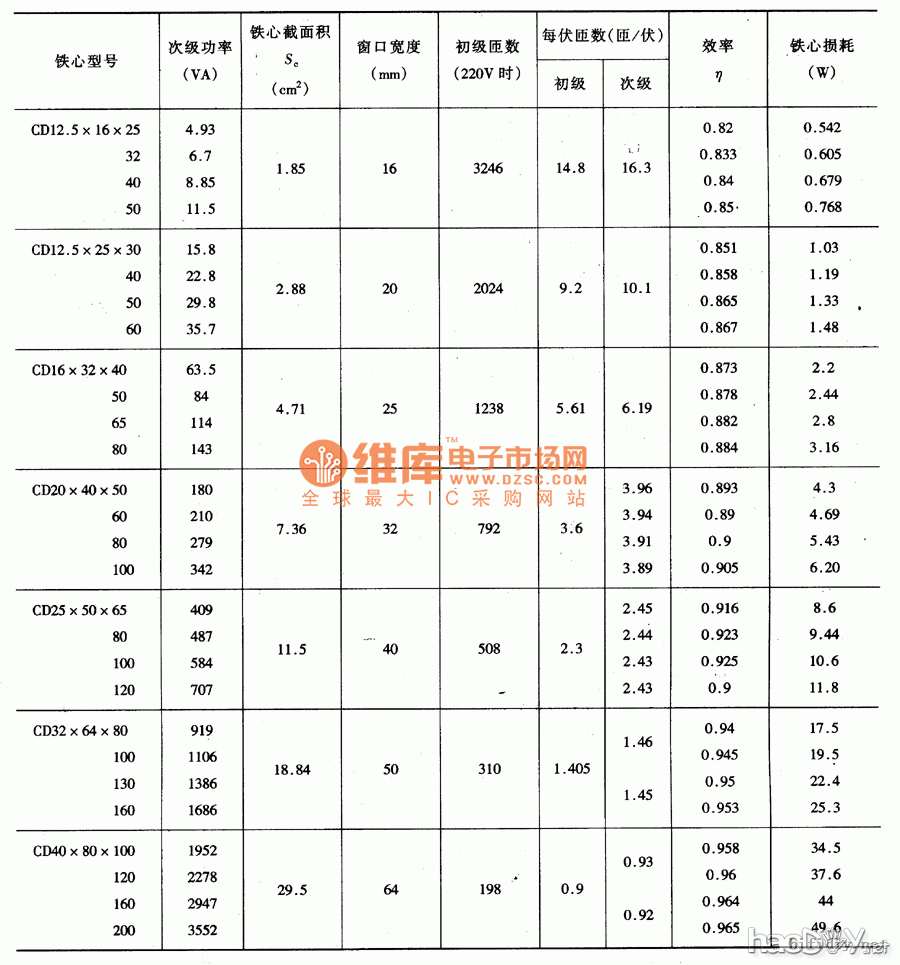

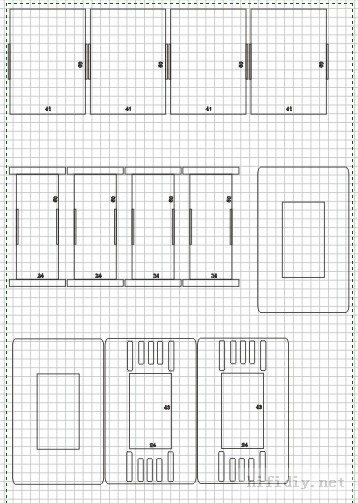

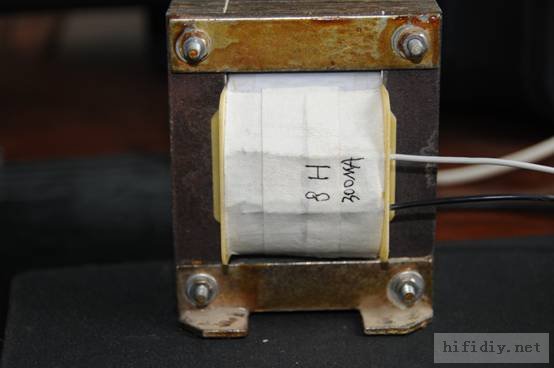

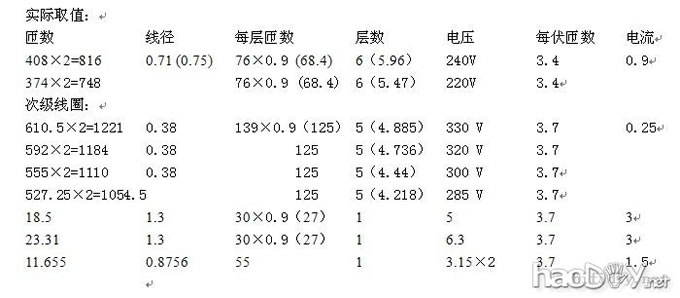

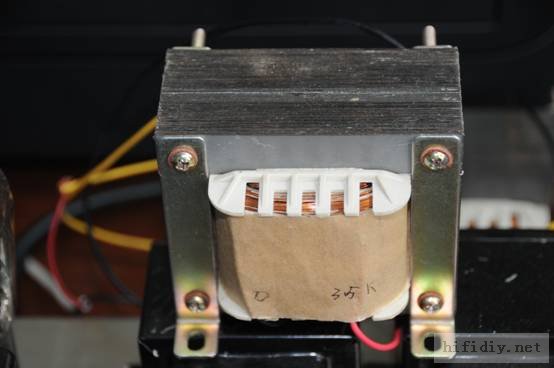

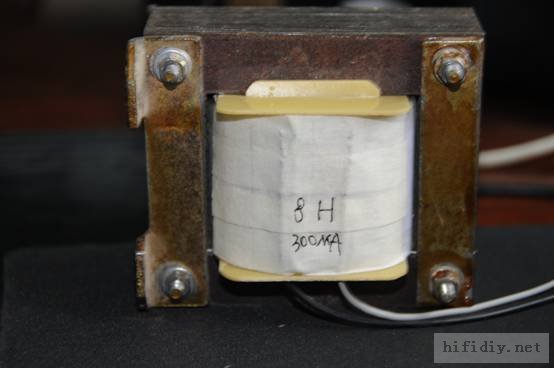

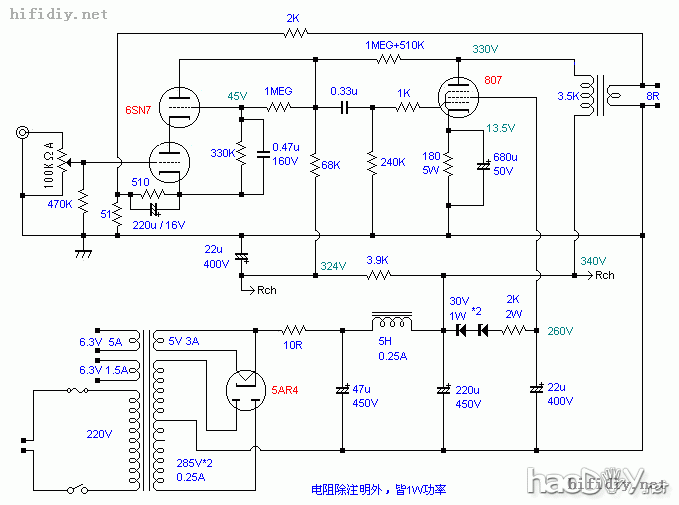

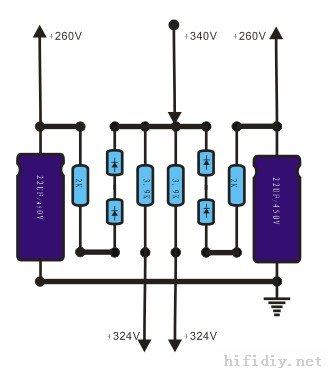

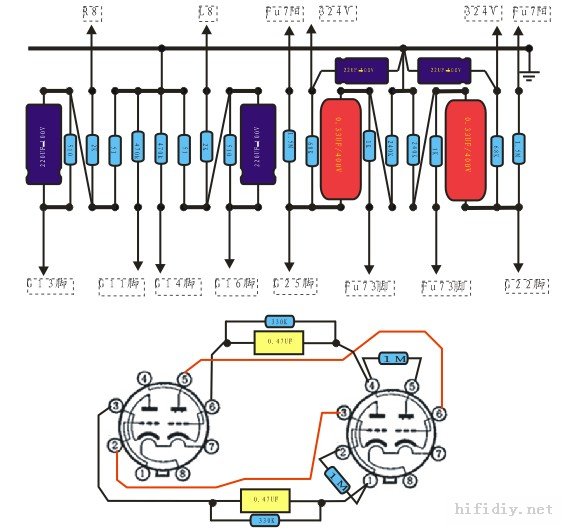

潜水学习也近一年有余，实在按耐不住胆机的诱惑开始筹备材料，先利用手里有的零件，FU7五只（十年前从单位飞跃R-50机拆下，要能有坏的），6N8P两只，管座N只，拆机电阻若干，其它能用上的一堆。 先上电路图，J版纯二FU7.  先电源变压器开始，拆一80年代的的晶体管功放，取其电源变压器CD铁芯20*40*60，不会无骨架绕那就先做骨架，用CorelDRAW 打印出1：1骨架尺寸图。  在1毫米玻纤板上粘上骨架图，用电磨无齿锯片切出骨架的各个部分。（注意切时要戴口罩和眼镜避免吸入粉沫这东西伤肺，最好打湿再切）装配起来试试。  白天上班没时间，晚上加班好累啊。 明天计算变压器数据 CD 20*40*60功率225W 查数据：CD 20*40*60 P＝225W 实取P＝200W 空载电流：I0＝0.206（A） 一、 每伏匝数： N＝55/铁心截面积 ＝55/16 ＝3.4（匝） J:电流密度（A/mm²） 电流密度选用J=2～3安/mm²,变压器短时工作时可以取J=4～5A/mm²。取J=2.5安/mm²。 二、 求线径： 初级电流：I0=200/220＝0.9A 线径：＝0.8√I0＝0.8√0.9＝0.75 次级电流： 第一组（285V、0.25A）I1＝0.8√0.25＝0.4 第二组（5V、3A）I2=0.8√3=1.38 第三组（6.3V、3A）I3=0.8√3=1.38 第四组（3.15 V *2、1.5A）I4=0.8√1.5=0.97  这个数据不是很理想，现已用下面的CD型变压器数据表做了调整。  这个铁芯从一80年代的100W广播晶体功放机上拆下来的。电牛还在备料，绕好可能得一个星期（只能抽空绕），先把扼流圈绕出来。 铁芯还拆机的非标冷轧硅钢片25*36整体尺寸和96铁芯差不多，还是先做骨架，层间不垫绝缘纸，乱绕。 铁心：舌宽25 叠厚：36 线径：0.44 气隙：0.4 圈数：2300T 实测 扼流圈：8H 300MA   先把搭棚图做出来，看看有没有不合适的地方。  电源  今天打算绕输出牛用Z11EI86铁芯叠厚40. 铁芯:EI86(28.6*40) 初级:3.5K 次级:8 数据: 匝数:初级2600T 线径:0.25 次级:125 线径:0.71 磁隙：0.16 三夹二结构初级三组串联,次级二组并联。 验证公式：3500/8＝N1/N2*N1/N2 磁隙计算经验公式：电流X圈数再除以1600（mm）。 输出牛总算绕好了，绕牛这活太累了。 先上图  |
