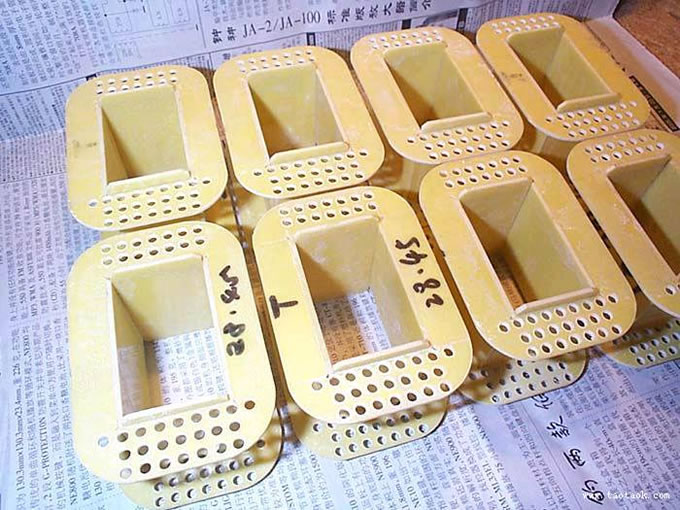

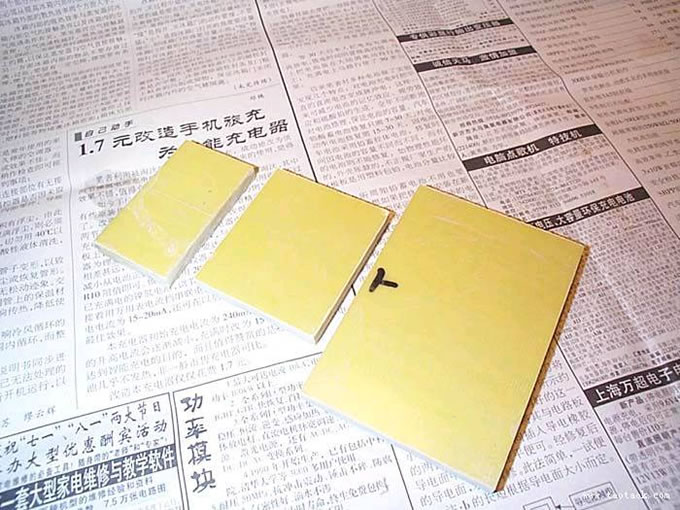

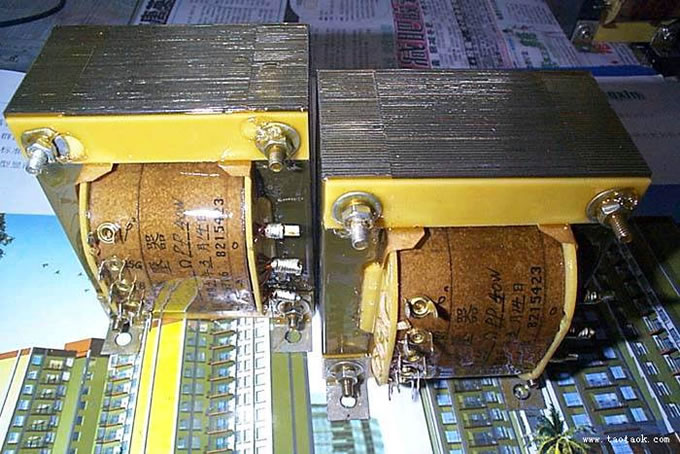

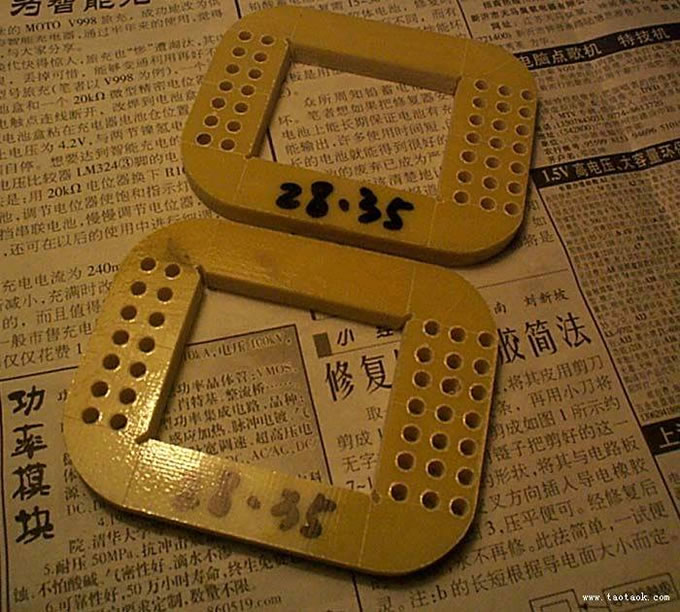

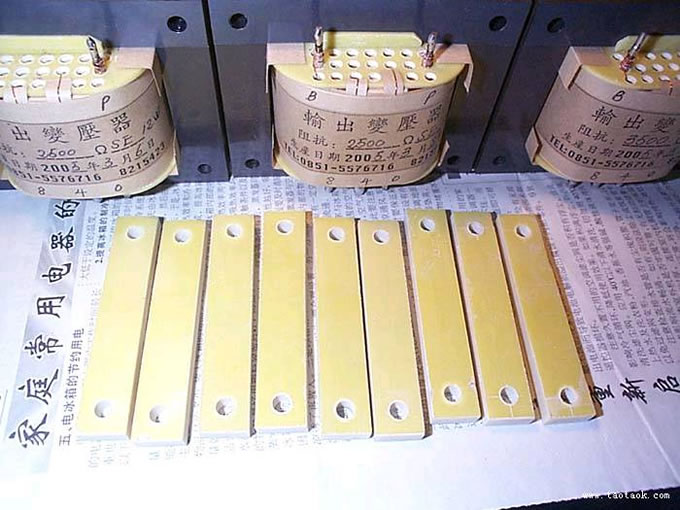

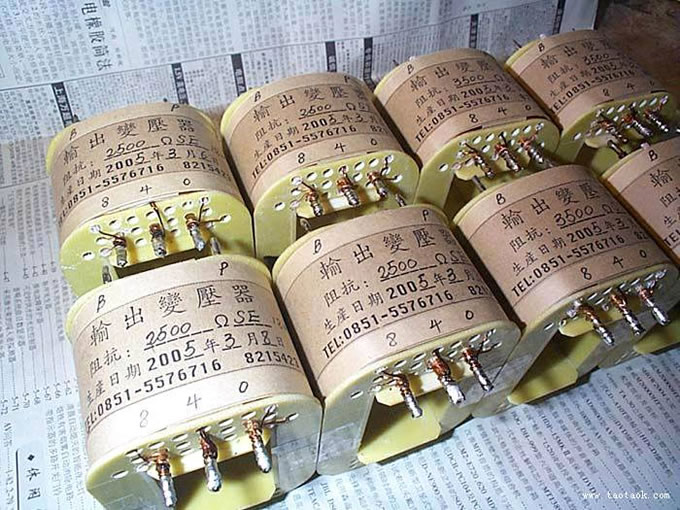

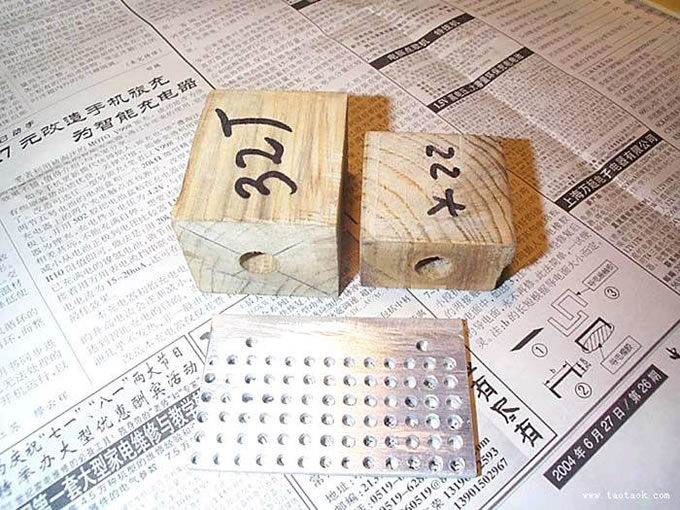

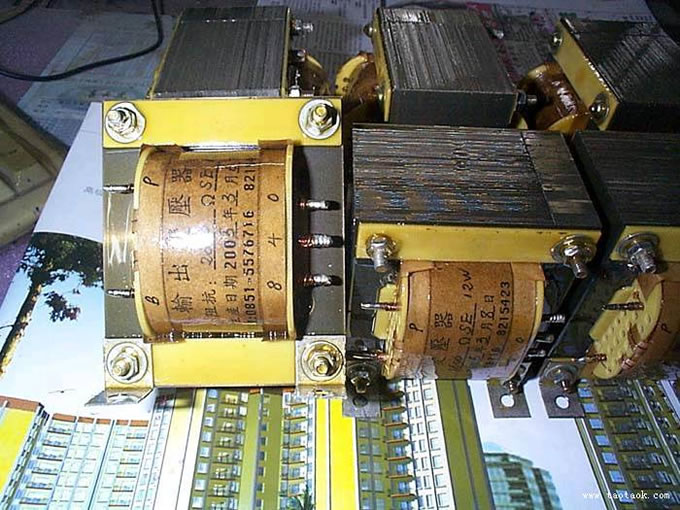

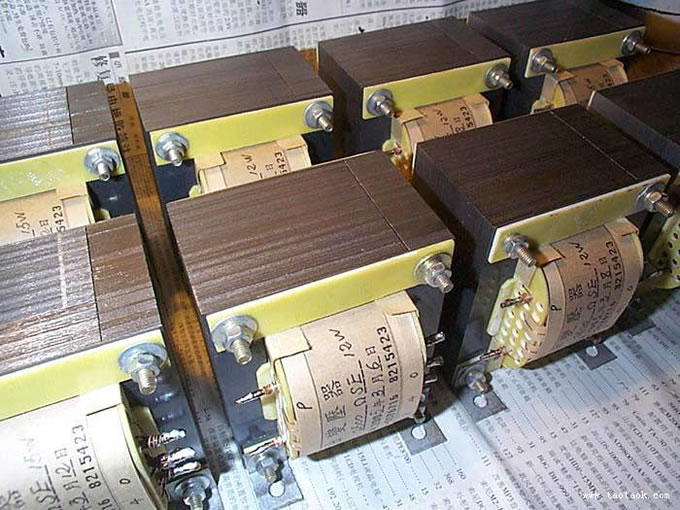

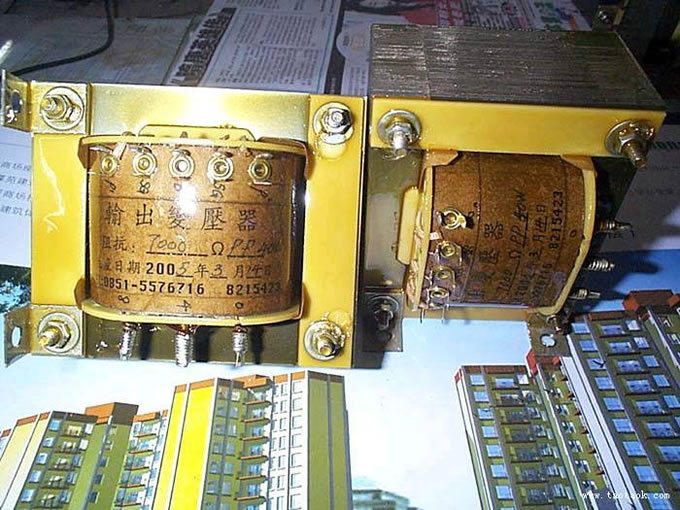

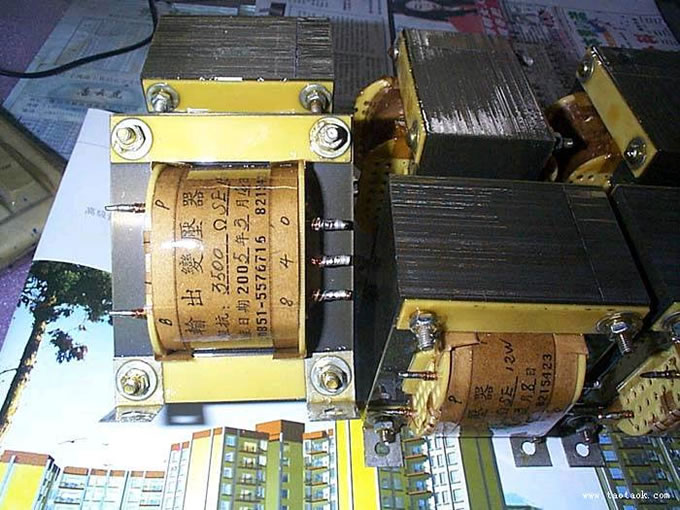

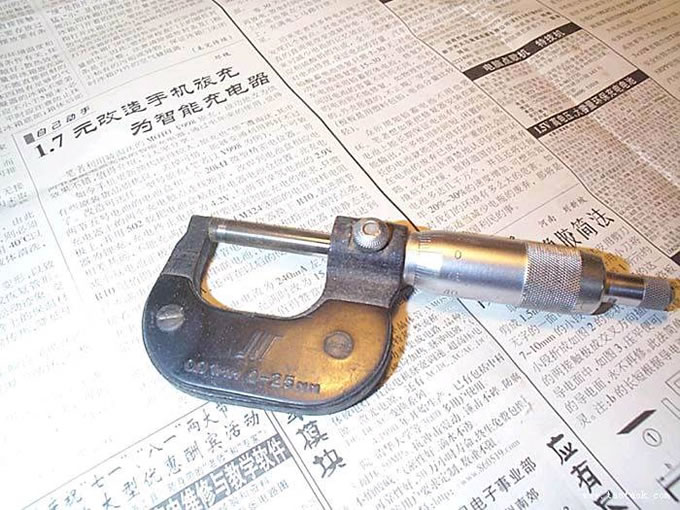

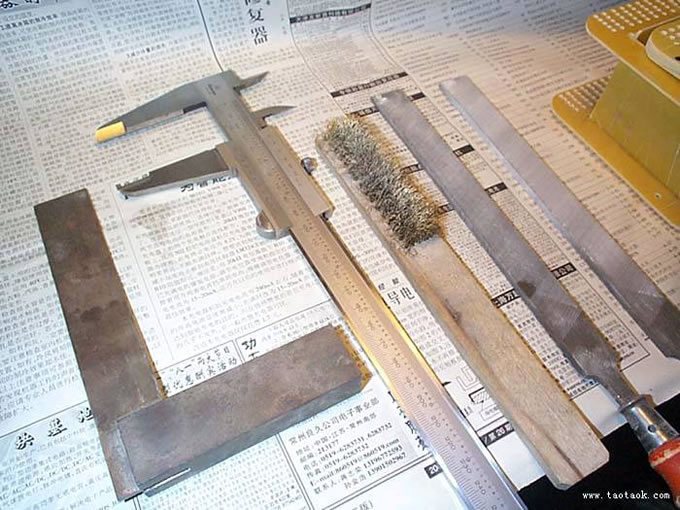

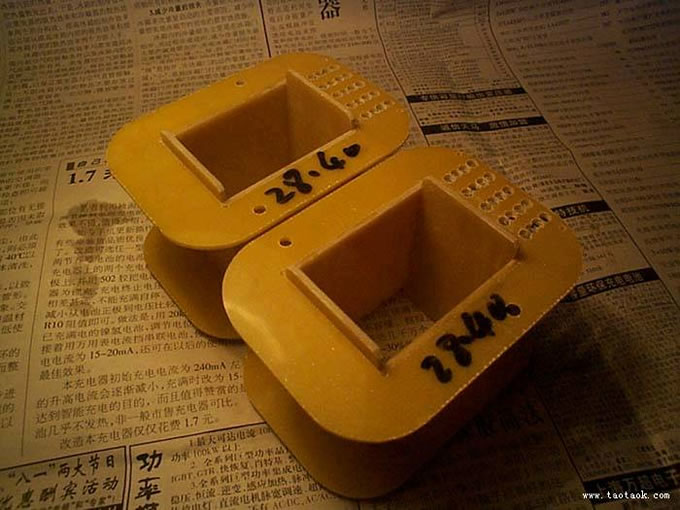

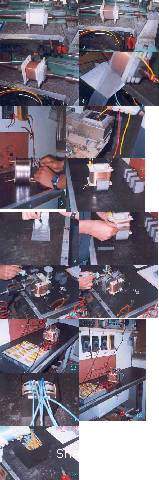

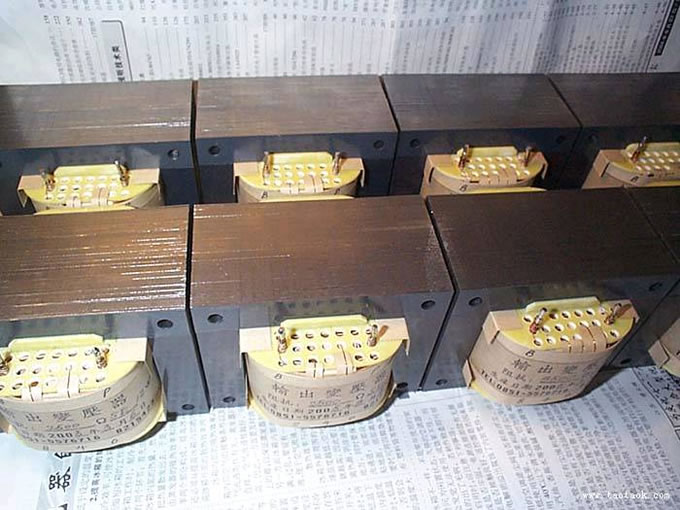

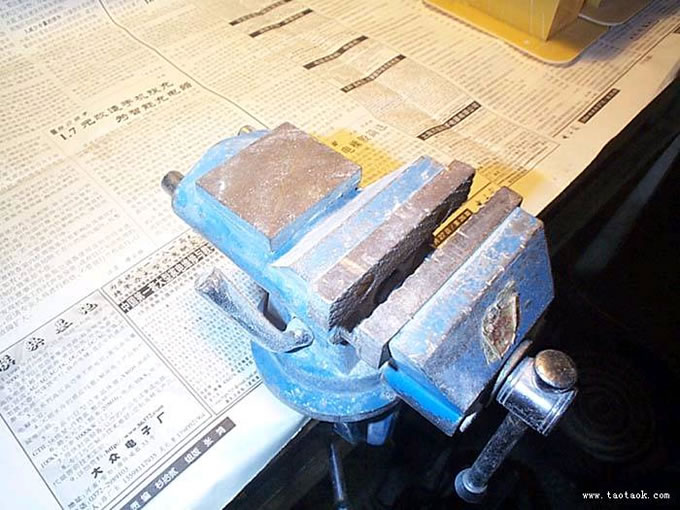

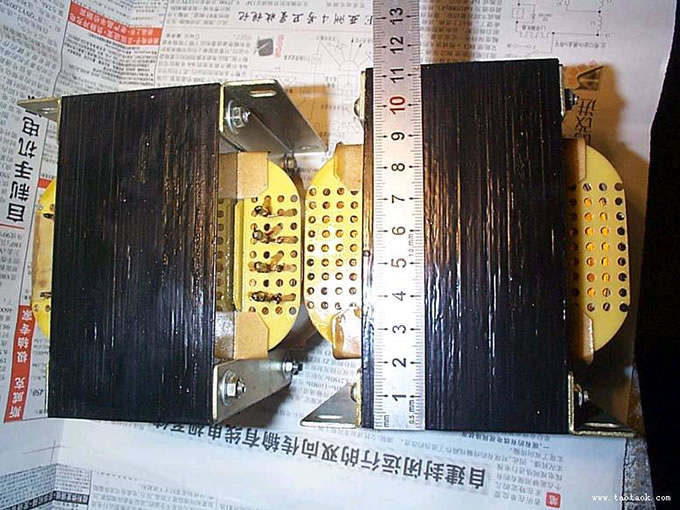

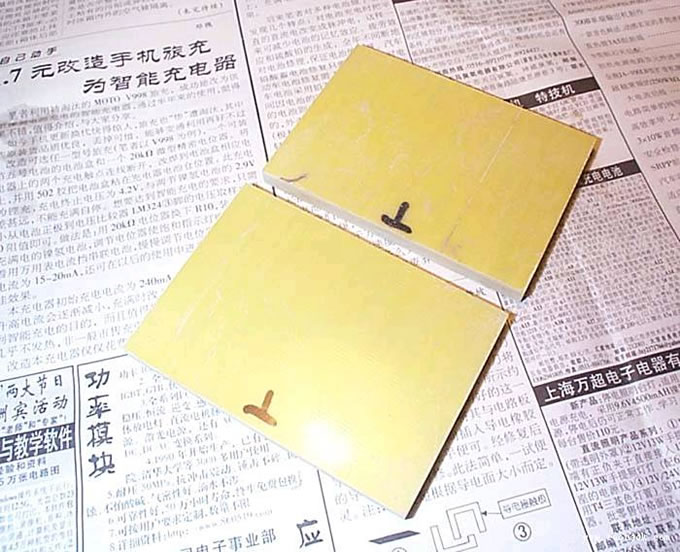

要准备的材料。 很“头痛”的东西，骨架。下料。用锉刀加工到需要的尺寸。  做骨架需要的三个尺寸的板子。就是骨架的上下、左右、前后。两两对应。 图片中是一对骨架的所有材料。四块板子叠在一起加工。提高工作效率。  已经完成的上下板。  组合好的骨架Ｗ楹虾玫墓羌堋? 此主题相关图片如下：  制作的工具－1。 此主题相关图片如下：  还有一个必需的工具。  绕制变压器需要的木芯和制作骨架开“引线孔”的模板。 此主题相关图片如下：  正在制作中的“C”型输出变压器。 此主题相关图片如下：  还有一个重要的工具。 此主题相关图片如下：  0－25毫米的千分尺。或者叫“螺旋测位器”，精度是+/-0.01毫米。做变压器足够了 已经完成的骨架。下一步就可以绕线了。 此主题相关图片如下：  老外制作“C”型变压器的全过程。图片很清楚。顺序根据编号排列。 此主题相关图片如下：  绕制好的线圈。 此主题相关图片如下：  装好硅钢片的变压器。 此主题相关图片如下：  装好硅片的变压器? 此主题相关图片如下：  自己DIY的变压器夹板。 此主题相关图片如下：  已经完成的变压器。就等着侵漆了。 已经吃饱的牛。全部完成的牛。 此主题相关图片如下：  此主题相关图片如下：  此主题相关图片如下：  此主题相关图片如下：  此主题相关图片如下：  这个是给上海的朋友做的845单端。10K/35W 此主题相关图片如下：  此主题相关图片如下：  给你参考一下。硅钢片的规格是114*95。 (责任编辑：admin) |
