色胆浪人兄的805电子管分体单端胆机

时间:2012-08-30 11:07来源:未知 作者:admin 点击:

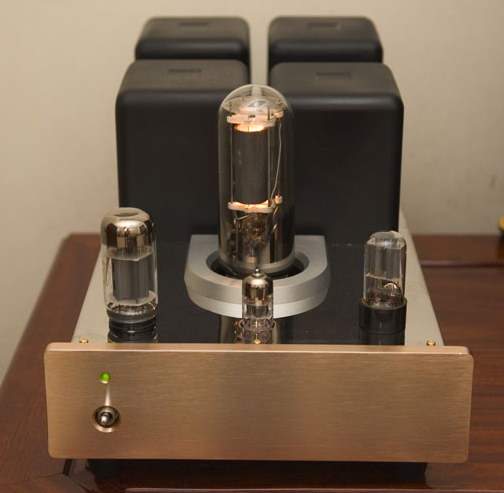

机壳用1MM镜面不锈钢板,内加2层2MM铁板喷塑加固与吸震.面板是15MM拉丝氧化铝板.机壳用1MM镜面不锈钢板,内加2层2MM铁板喷塑加固与吸震.面板是15MM拉丝氧化铝板. 电路图: 使用6H23П-EB(OTK),6H8C(OTK),6П3C-E(OTK),805A(曙光).断开输入,本底噪音约1.8~MV.正
机壳用1MM镜面不锈钢板,内加2层2MM铁板喷塑加固与吸震.面板是15MM拉丝氧化铝板.机壳用1MM镜面不锈钢板,内加2层2MM铁板喷塑加固与吸震.面板是15MM拉丝氧化铝板.

色胆浪人兄的805电子管分体单端胆机

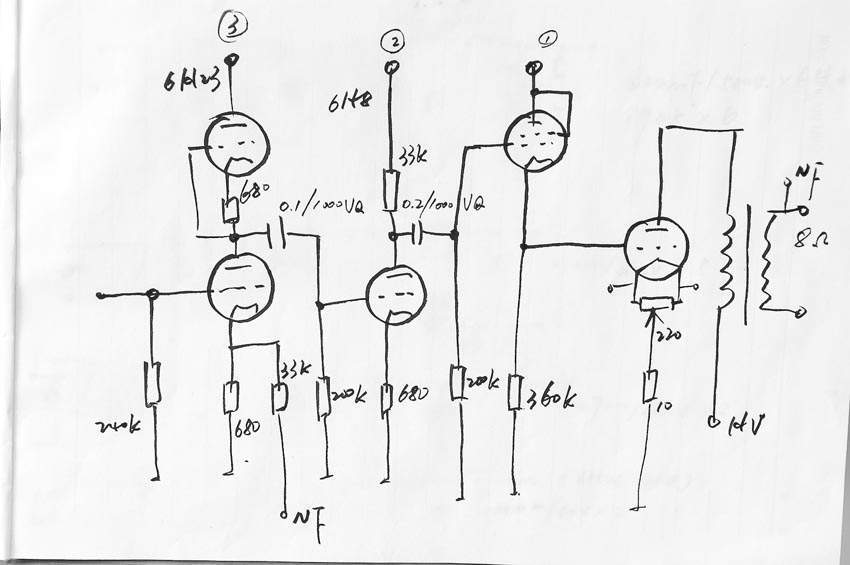

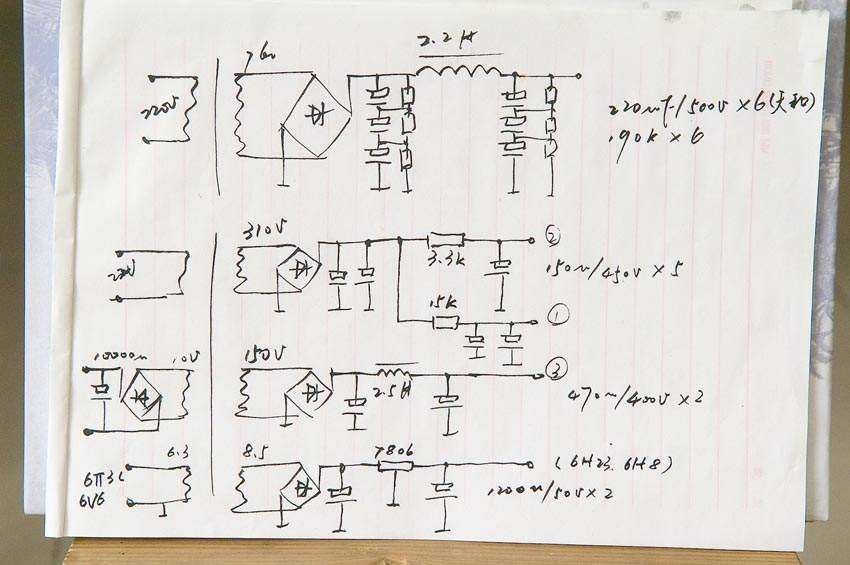

电路图:

色胆浪人兄的805电子管分体单端胆机


使用6H23П-EB(OTK),6H8C(OTK),6П3C-E(OTK),805A(曙光).断开输入,本底噪音约1.8~MV.正偏是20V,此时805A偏流是100MA(Va:1000V).还在调整,功率未测,凭经验30W没问题.
论坛上的789兄的建议:
建议:去掉6P3P的阴极电阻,将它的阴极直耦805的栅极,此时6P3P的B+取230V左右,则其阴极约为22V(此即为805的栅极电压),会有另一番境界,且输出功率比你上面的电路要大.下图是我用的805单端图:

色胆浪人兄的805电子管分体单端胆机


按789兄的思路以整改完毕.6P3P屏压200V.805正偏20.5V.屏压1075V.此时偏流为115MA.屏耗为123W。

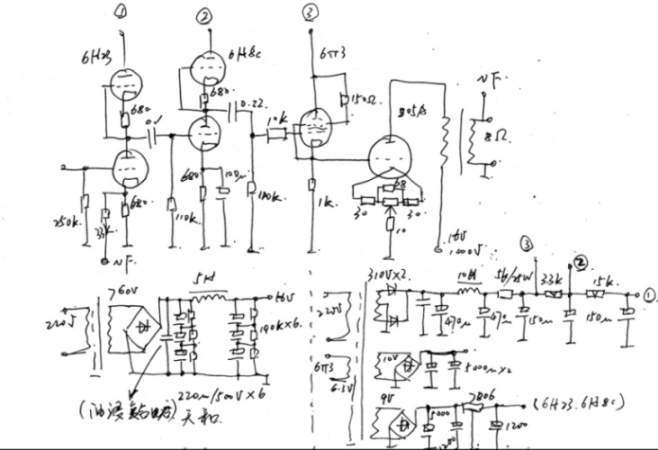

改进后电路:

色胆浪人兄的805电子管分体单端胆机


色胆浪人兄的805电子管分体单端胆机



推动管后来改为6P6P.正偏18V,360K改为30K.360K不用的话,开机时冲击较大。牛推没试过,故无发言权.推LS5/12A时,觉得不像小箱,动太很大,连贯性好,感情丰富,让人久久不肯关机.
本机为直流灯丝,改用交流后信噪比不佳,无法忍受。
其实805的声音在845之上.845象尼康头.300B如佳能.805似蔡斯.

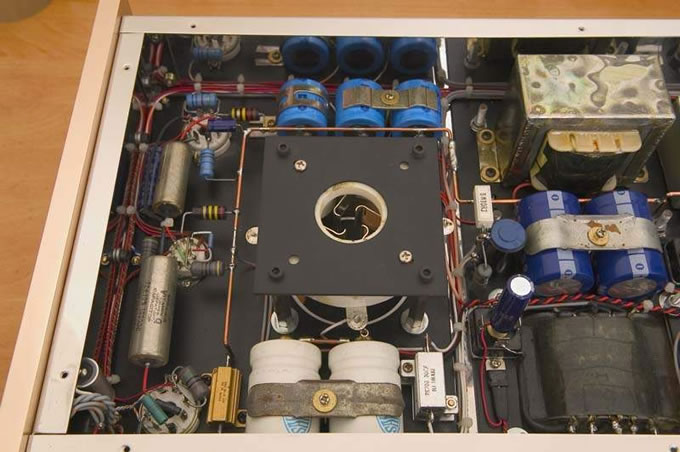

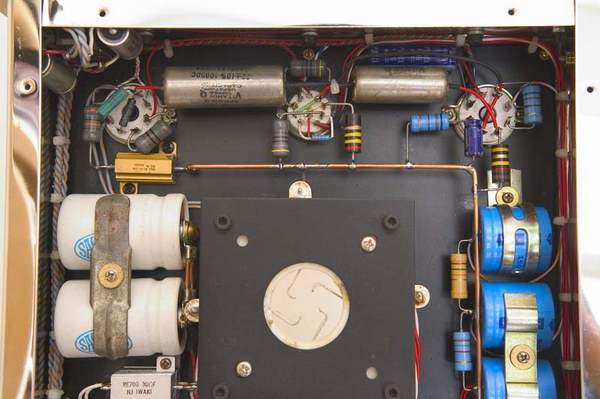

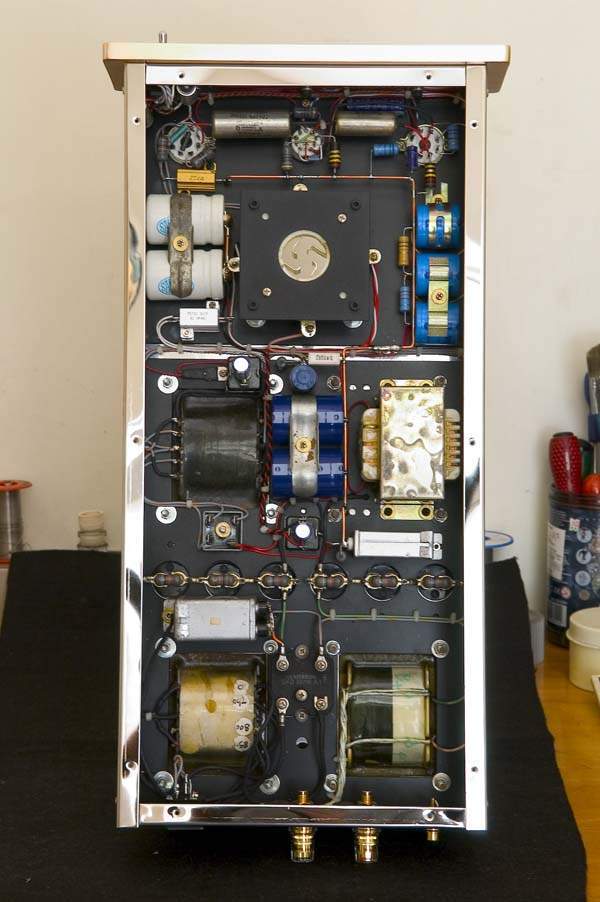

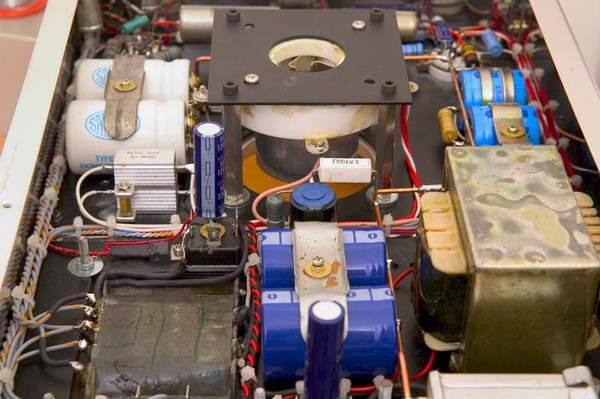

内部工艺:


色胆浪人兄的805电子管分体单端胆机


色胆浪人兄的805电子管分体单端胆机


色胆浪人兄的805电子管分体单端胆机


色胆浪人兄的805电子管分体单端胆机

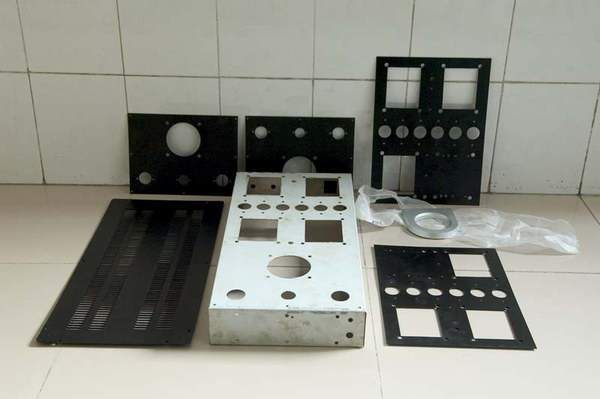

所用机壳:

色胆浪人兄的805电子管分体单端胆机
