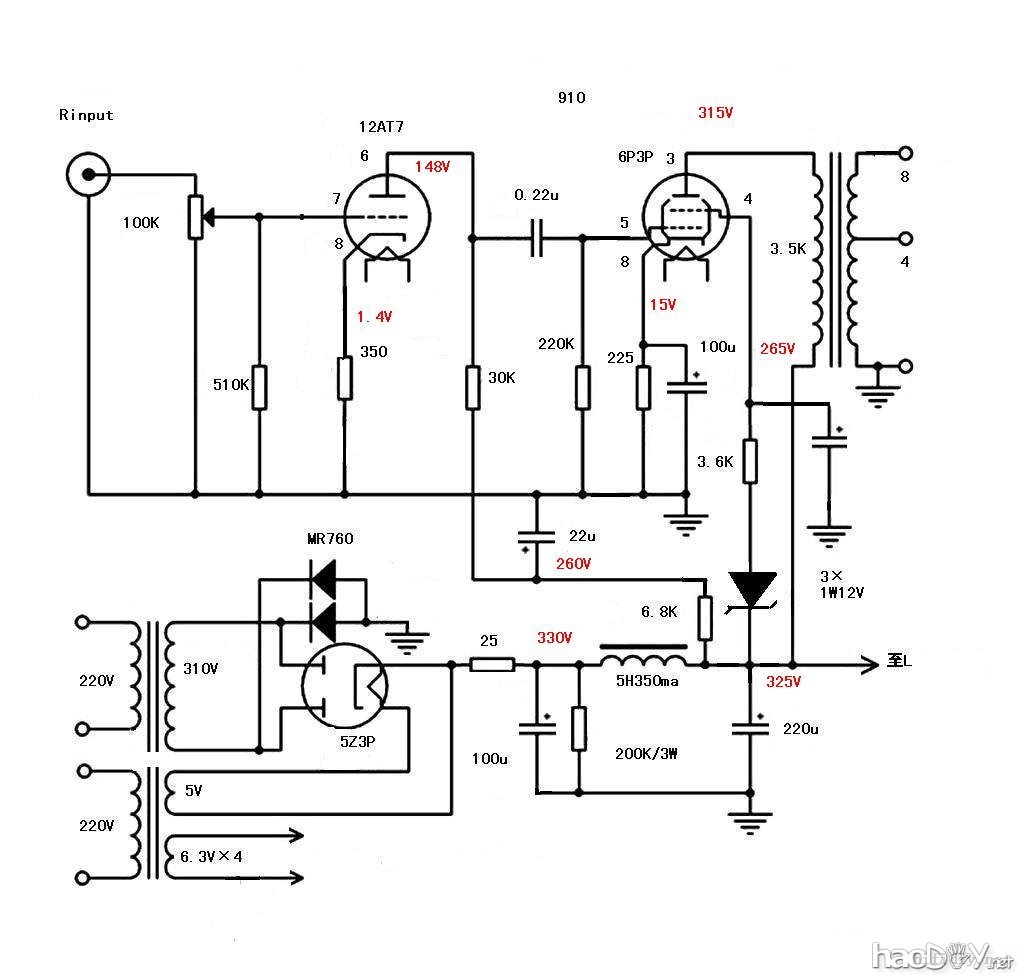

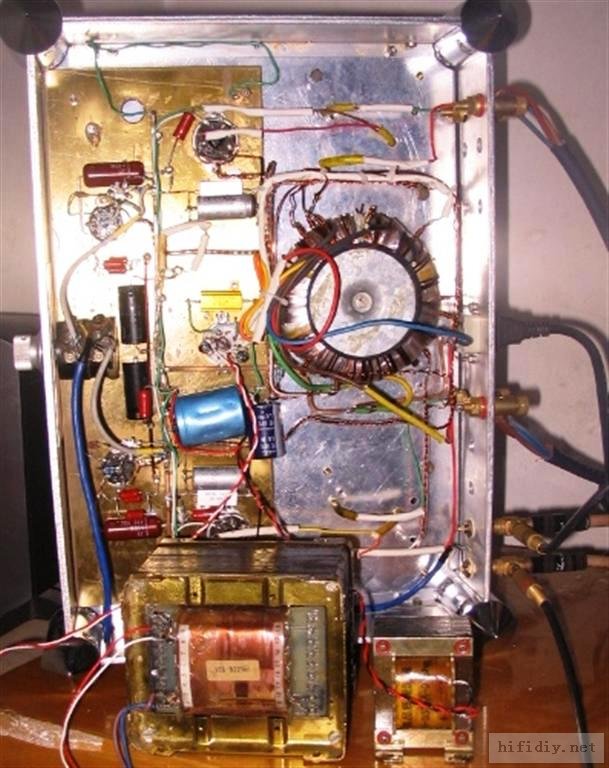

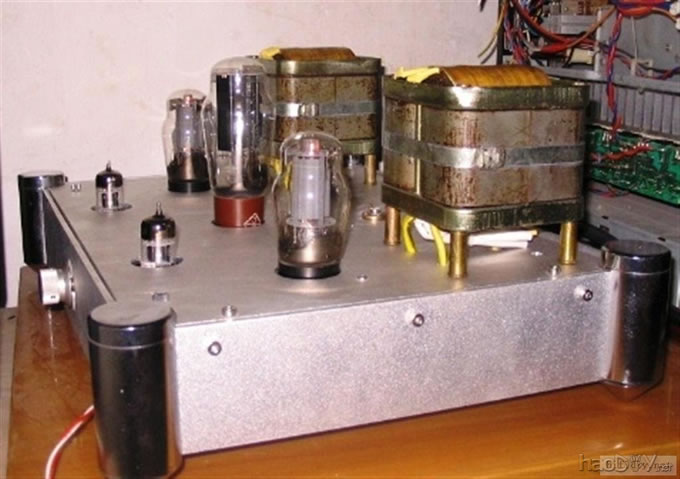

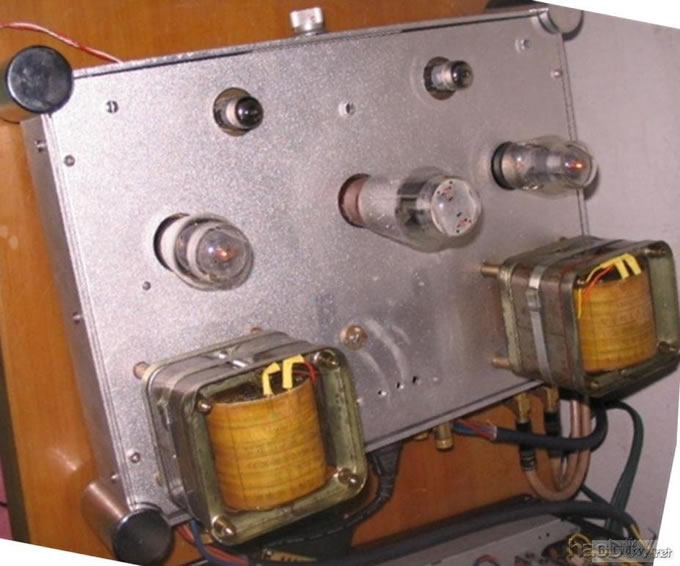

按如下线路做了12AT7一级推6P3P前后合并机！花费2500米！ 声音的确不错，泉水般的透明，比6P14单端好的多！ 尽管玩了好多年还是第一次自己动手DIY蛋鸡，特别是搭棚焊接，内部太乱等调试完成在归理一下也许会好点儿！ 灯丝电源用一只瑞士拆机环牛（有屏蔽层有100-120-220-230初级）次级自己改成了2×5V/3A、2×6.3V/2A、2×0-2.5-5-6.3V/3A多用灯丝牛，每个胆单独供电！ 高压电源牛用一只400W德国拆机牛220V/0-310-340V !高压绕组电阻只有15欧！由于只有一组高压输出故采用胆晶体管混合整流形式！ 高压电源牛不安装在顶板上时，电位器开到最大时，贴近小音箱（92DB）才能听到轻微的电流噪声，一旦高压电源牛放在顶板上噪声就在1米内可闻！看起来要加牛罩， 晕！牛不标准牛罩都不好找！12AT7网上买的二手货但测值配对不错，整流胆用老南京5Z3P和摩托罗拉MR760车轮整流管1000V/6A混合应用，6P3P用83年的J 级曙光管（好像是镀金栅丝的）86年买的那时候便宜！
调试中...还没有加大环路反馈！感觉增益很大！ 变压器用英国双Ｃ牛心，托高手绕制！3.5K/0-4-8欧，用电感电容表测量静态电感12H，漏感15MH，电阻113欧. 没有用大音箱试音，用天朗CAP5试音，与山水阿尔法607DR晶体管功放（RMS90W）比较 ，感觉低音不差多少，更有弹性，力度也可以；高音伸延也不错，清晰透明，不想6P14单端那么冲；中音不肥不瘦没有山水阿尔法607DR那么浑！整体素质比山水阿尔法607DR好不少！ 噪音感觉是电源变压器与音频变压器的磁耦合产生的！根据电源变压器放置的形式不同，噪声大小不同，移开就一点儿都没有了！ 变压器本身哪个都不振！ (责任编辑：admin) |
