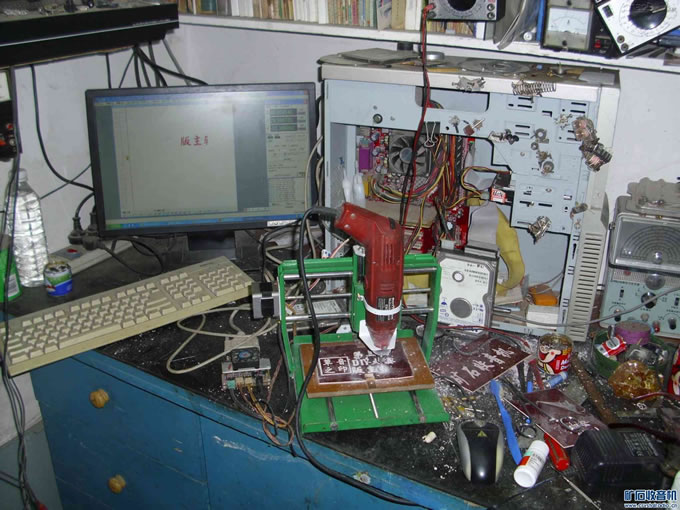

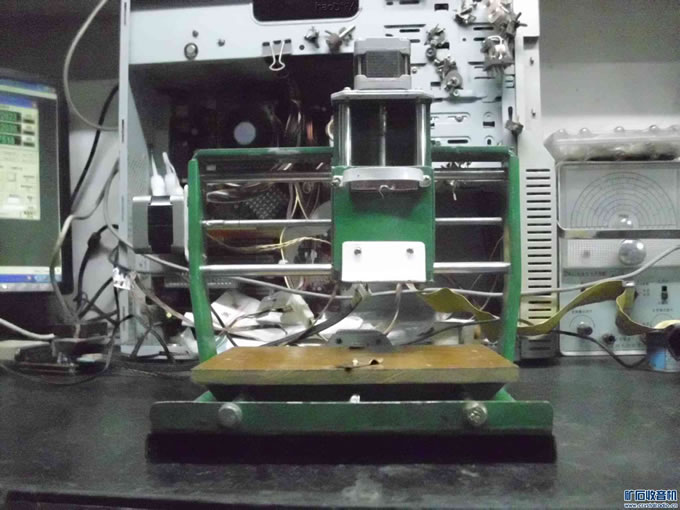

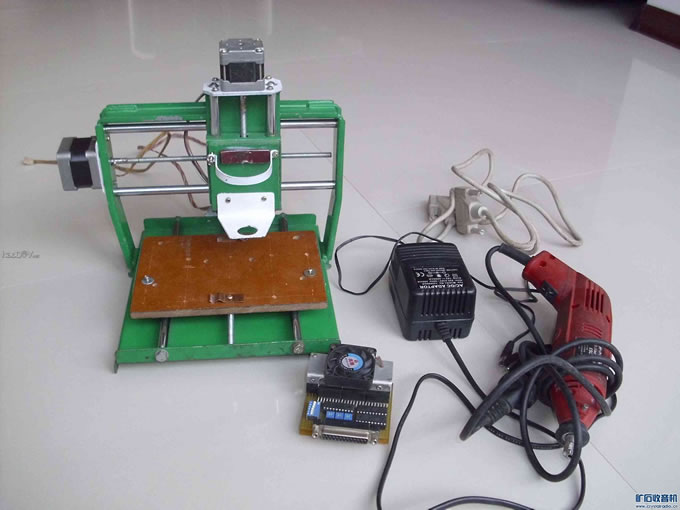

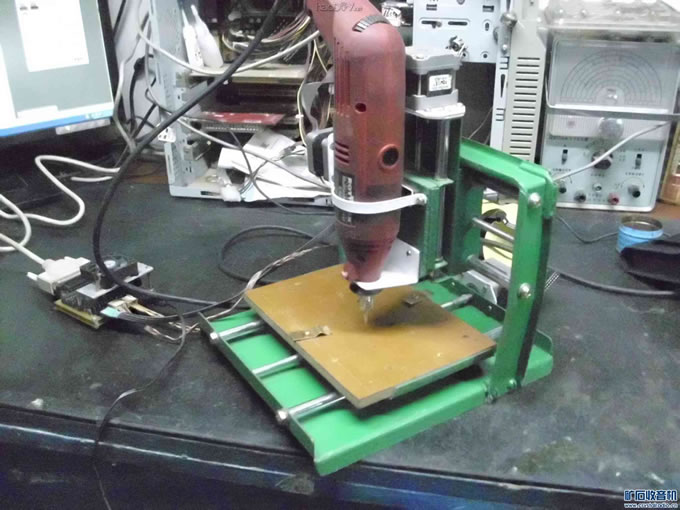

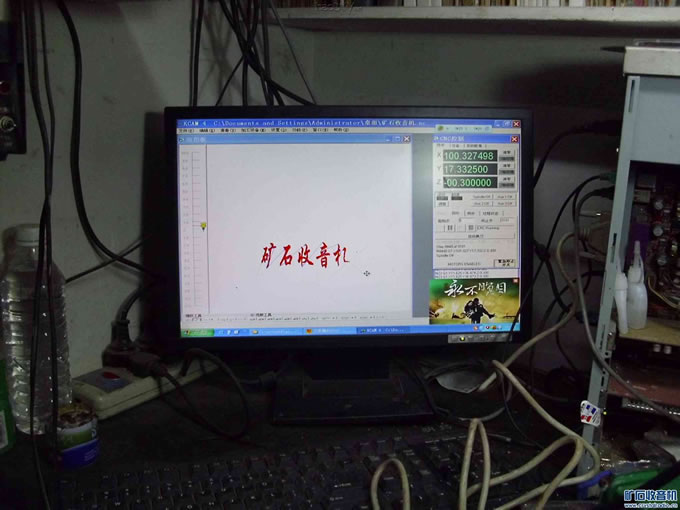

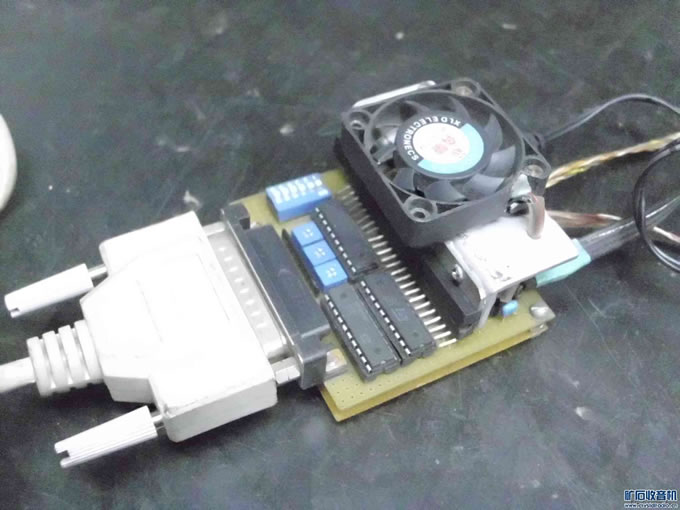

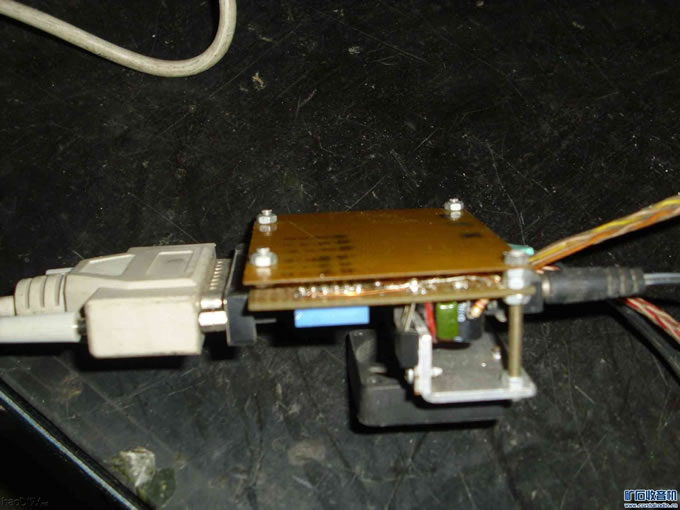

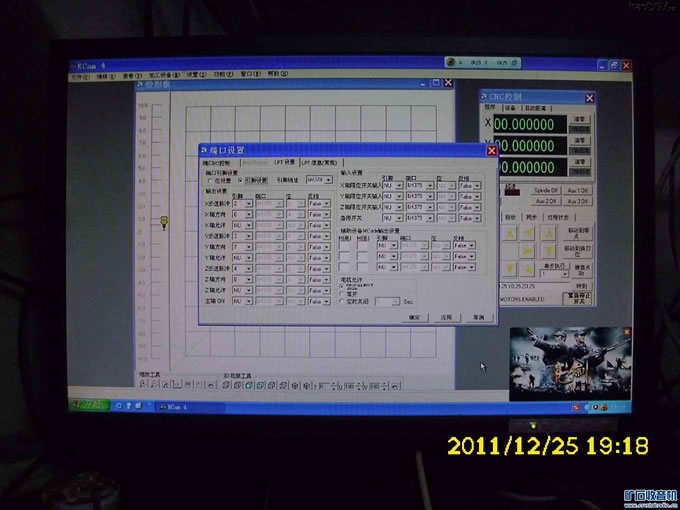

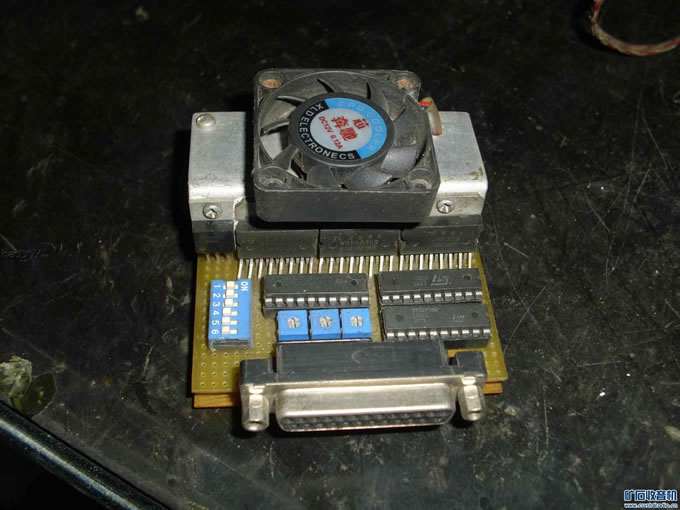

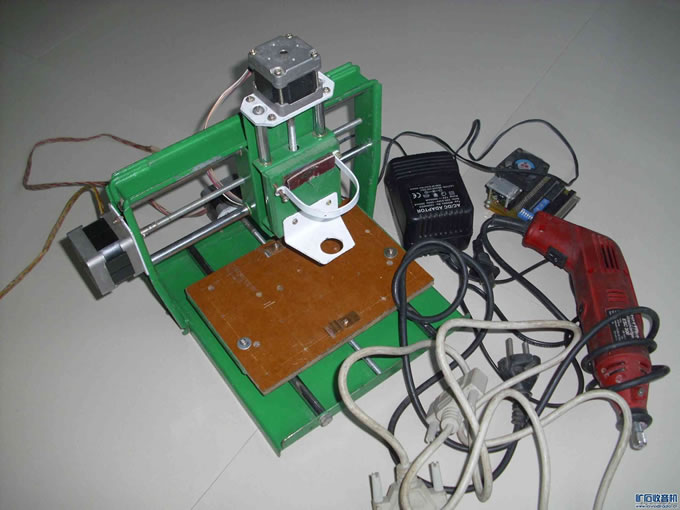

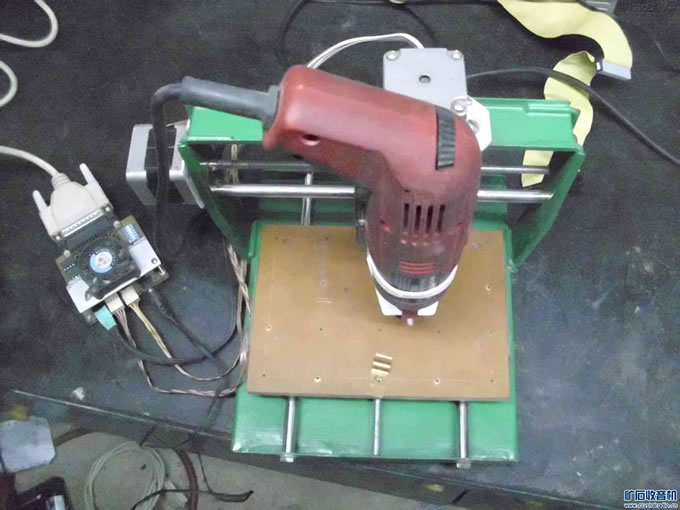

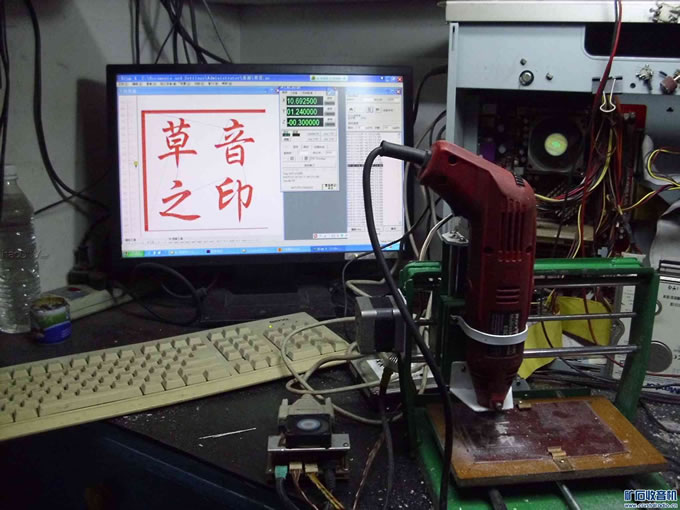

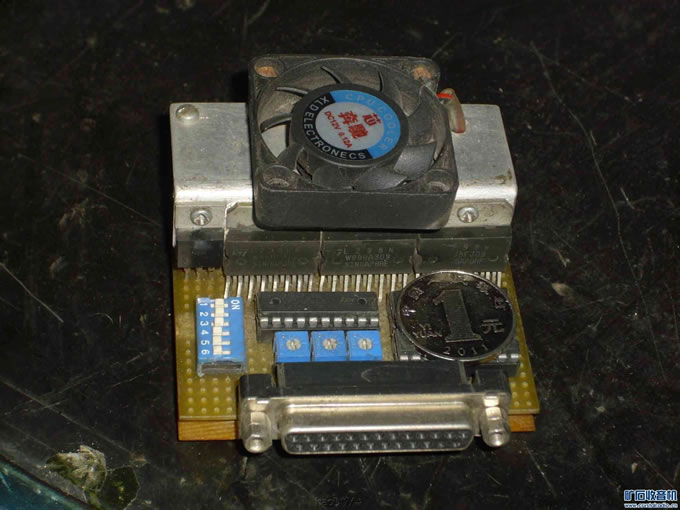

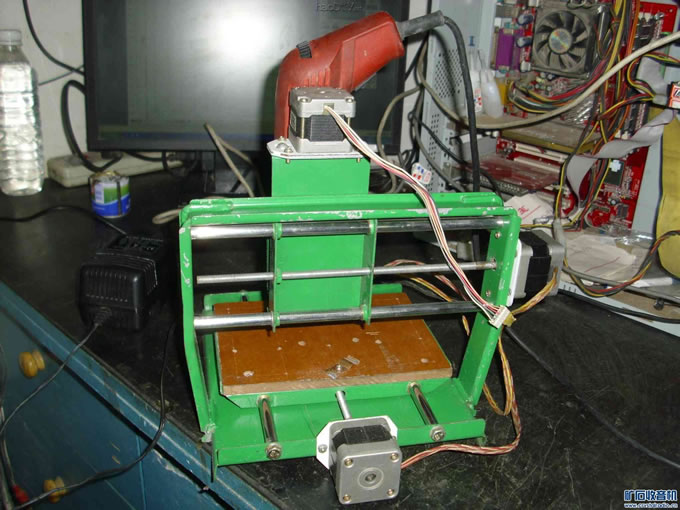

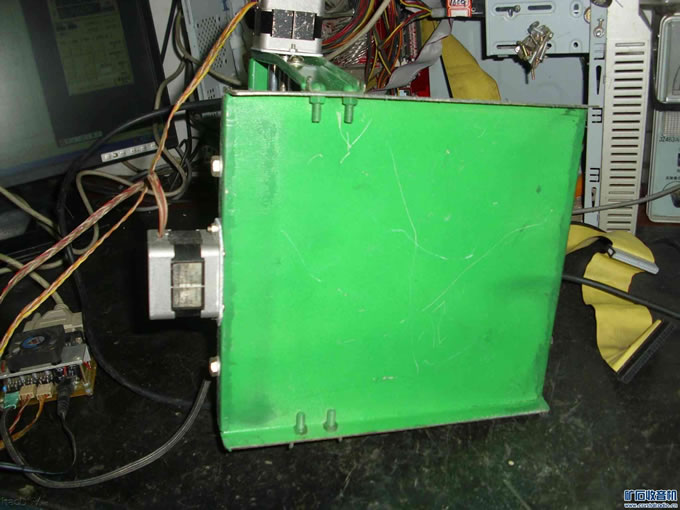

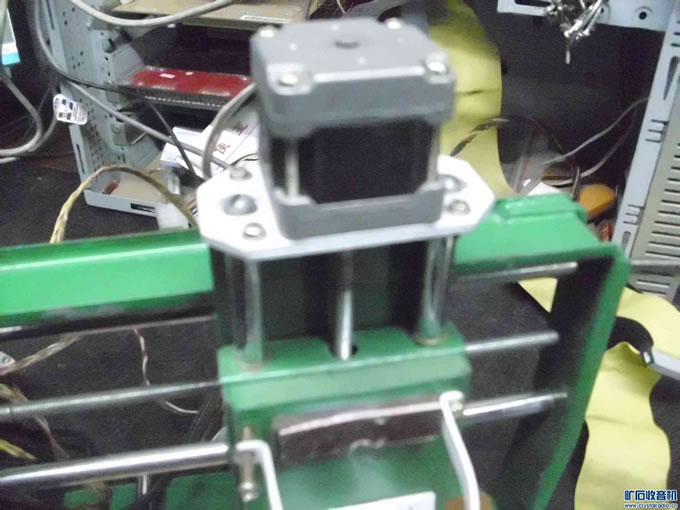

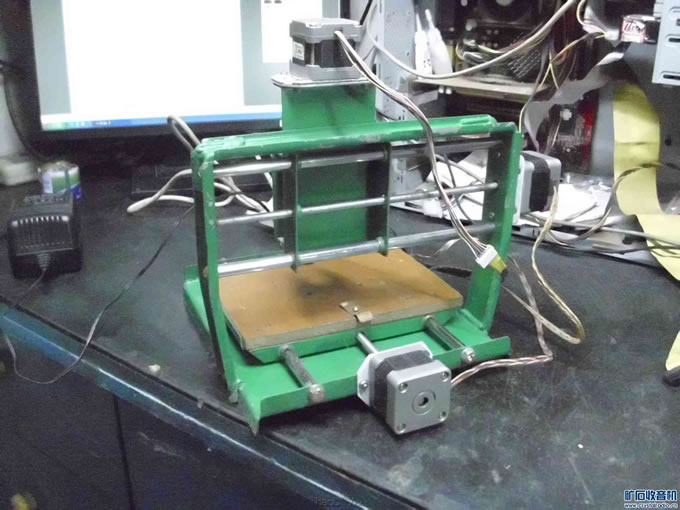

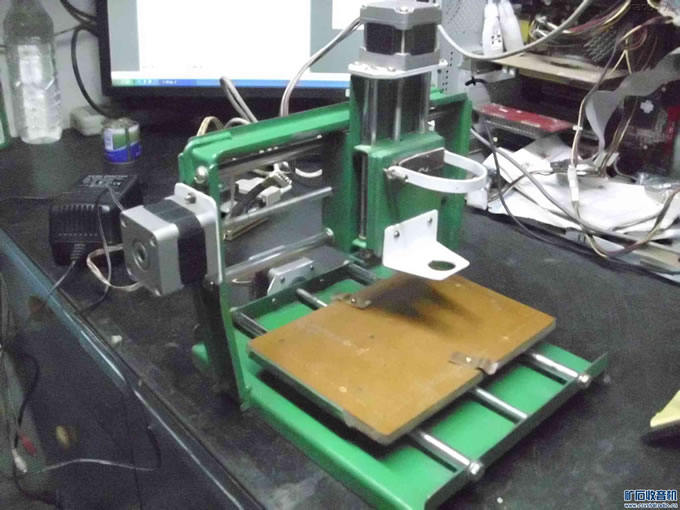

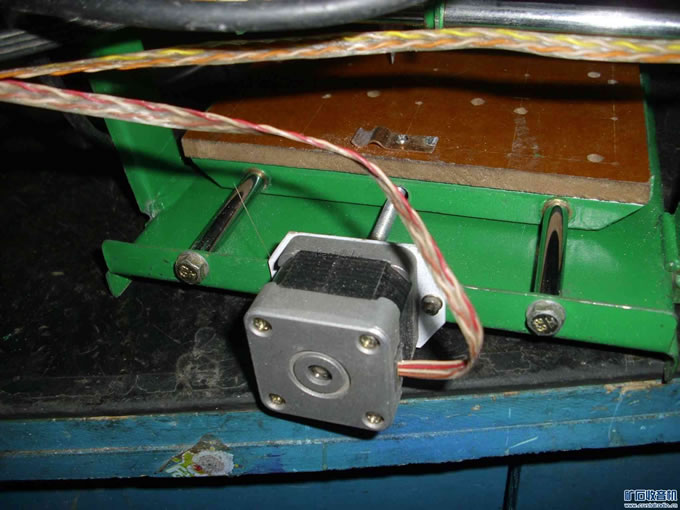

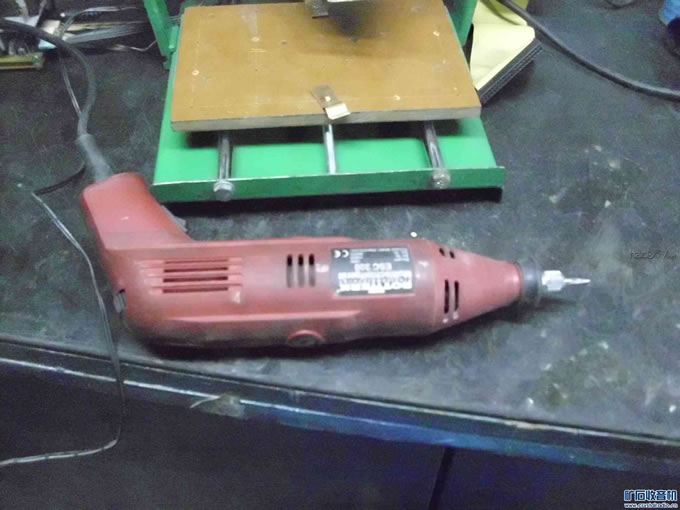

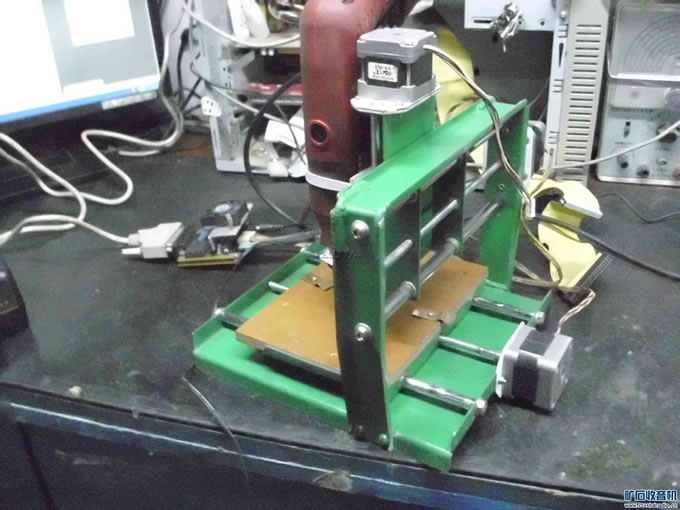

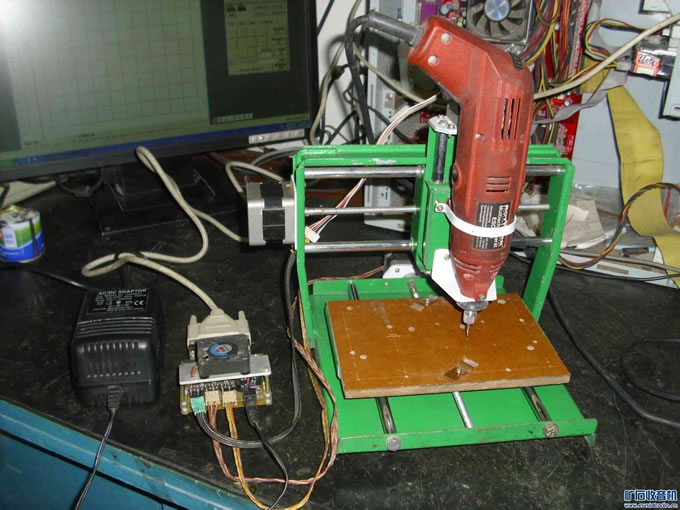

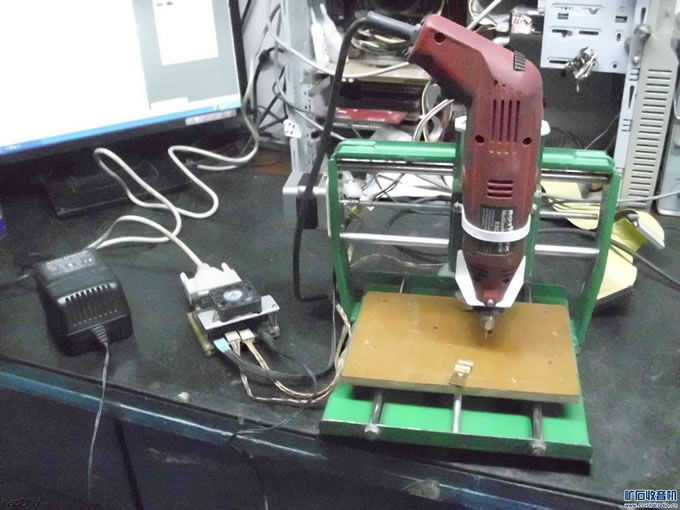

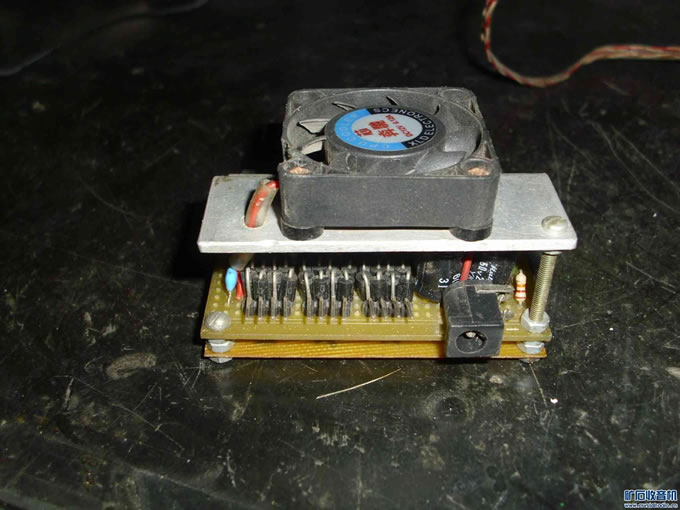

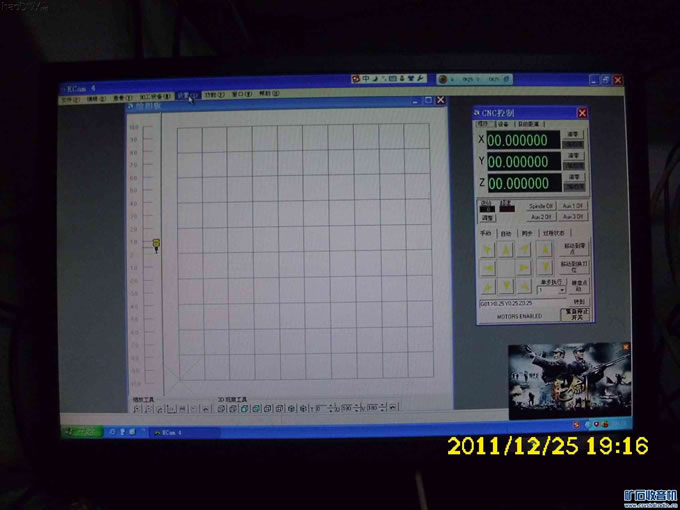

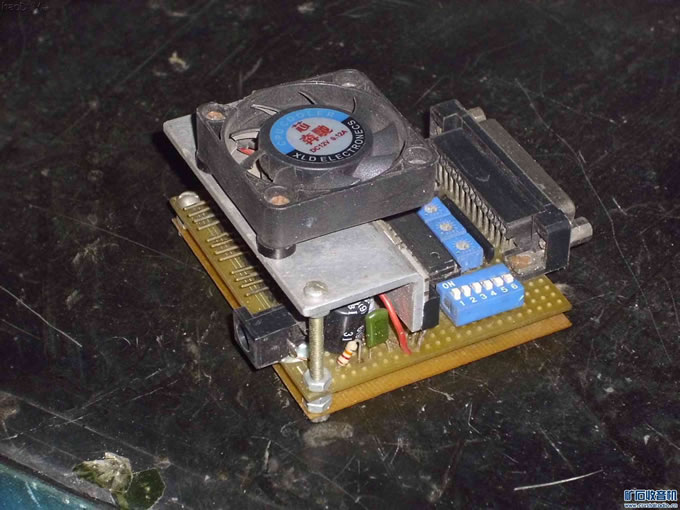

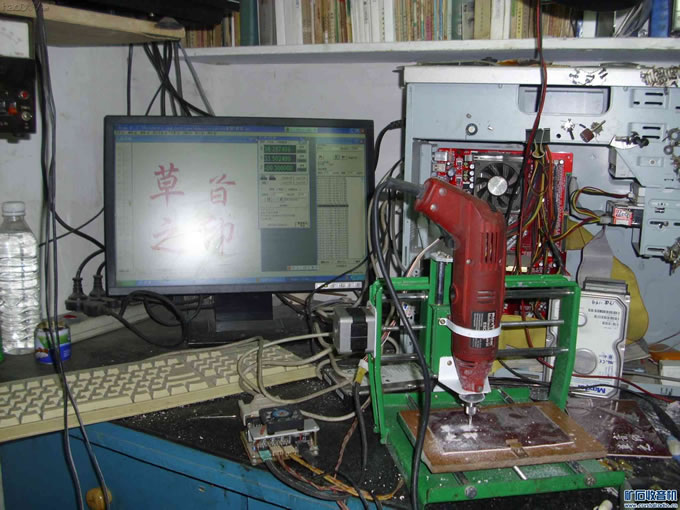

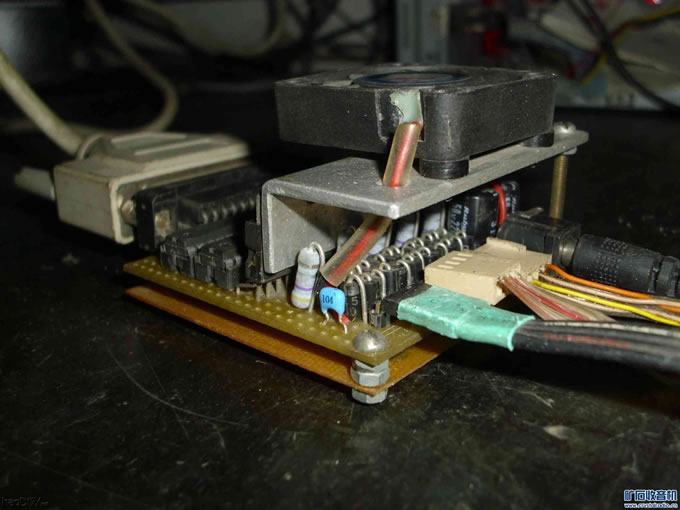

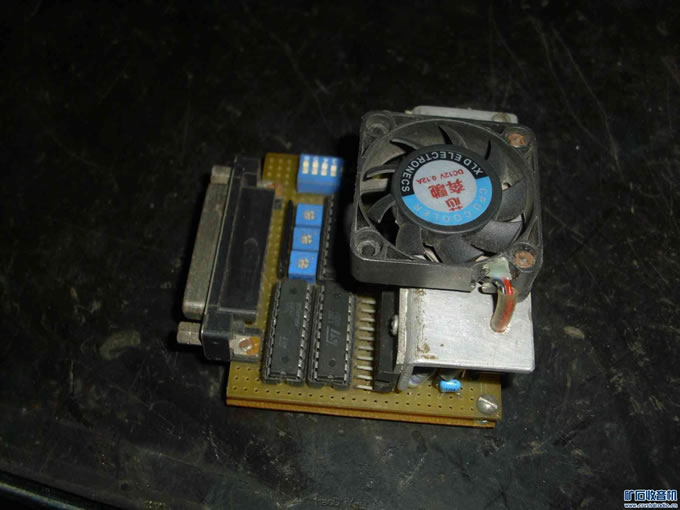

我设计的这款微型数控雕琢机具备以下特点 一: ，龙门式结构巩固性好，加工幅面大，小巧轻巧的台式设计重量轻可置于书包内携带。 二: 它可能用来加工PCB版、PVC、压克力、密度板、木材等非金属材质的平面雕琢、刻章、3D浮雕等。可能用双色板来加工仪器仪表的面盘，使其制造的机壳凑近产品。 三: 它的加工精度可达0.1毫米能满足绝大多数的PCB版，图章，标牌的加工要求。 四：它的老本很低材料费大概（100-150元人民币）加工制造不便容易。 五：所用的材料都是日常能找到或买到的，放大了后部之忧。 六：制造进程不需求太简单的工具，多数会用到台虎钳，电钻，手锯，样冲，丝锥，铰刀，卡尺，不同直径的钻头，螺丝等。 七：为了升高老本自制的接口驱动板驳回洞洞板结构，比较容易也使老本最低。 八：电主轴为了省事间接驳回3.17mm的电磨,精度可能，二手出口的电磨在50元左右。 一提到数控机床大家就会联想到它那昂扬的造价,简单的编程操作,使咱们对它发生浅近莫测的觉得。其实咱们经过自己DIY一些简略低老本的数控小安装,如数控雕琢机,数控电热泡沫线切割机等，，来意识和学习这门技术常识,使咱们从繁多的电子喜好者降职到机电一体化的新畛域,了解当初的科学技术。 我以为DIY数控安装的难点在于安装的老本，和机加工的艰巨，软件的简略设置和利用并不太难，更不需求单片机编程。软件我用的是国产的“文泰”它利用不便，绘图生成加工刀路，都能实现。雕琢机的管制驱动软件驳回了KCAM4它有汉化版。电主轴为了省事间接驳回3.17mm的电磨。。为了升高老本自制了接口驱动板，衔接于电脑的并口即打印机口。软件的下载利用可到磁能源和大海网站http://www.xyzdiy.com/forum-9-1.html里去找。 在咱们矿坛大多是一些中老年同窗，他们不会对CNC发烧中毒很深，因此也不会拿出几千元来制造数控安装，我自己也是受这些要素的影响而对以往的雕琢机结构做了很大的改进，简化了光杠及丝杆极大的升高了制形老本，简化加工进程，总体老本管制在一两百元内，雕琢机的精度也在可能忍受的范畴内。关于动辄几千上万元的CNC制造，我制造的这个小货色简直就是渣滓，所以请精度要求高在0.0几毫米的读者谅解为盼。 这是05年我在本坛发的第一台雕琢机的链接 http://www.crystalradio.cn/bbs/v ... 5%C4%EA%CB%EA%C4%A9 下面引见一下这台低老本的数控雕琢机供有动手才干的喜好者制造 下面是接口驱动板电路图 图中集成电路L297,L298 在网上邮购二手拆机件3元，其他元件本地都能购失去。驱动板的任务电压为12伏2安培直流稳压电源，图中5伏电压经过7805在12伏中取得，驳回洞洞板飞线焊接体积很小巧，由于步进电机的力矩不是很大，不至于损坏所以将原图中的维护行程开关电路去掉简化了电路，只需元件良好连线无误就可反常任务，接口驱动板总体造价大概在25元。 #p#分页标题#e#  机械结构图照片,详细大小尺寸则根据照片和您能找到的材料来确定。 底板与y轴方向滑动的任务台，x轴的滑台及z轴滑台都是驳回1.5毫米厚的冷轧钢板在台钳上手工弯制，冷轧板在旧物回收站购得，A4纸大小两块10元。 做工必定要横平竖直.尤其是每个方向的两根光扛要绝对的平行，这一点非常重要，它决议了制造的成败。 步进电机及光扛是在卖旧电脑二手打印机的店铺淘来的，三只步进电机20元。直径8毫米长400毫米光扛四根10元。滑套是在五金店购置的黄铜软管衔接件，要选内经略小于滑杠直径的，再用手工铰刀将内经绞剐到精确的8毫米，不要有逛量，滑动时阻力要很小，必要时用金相砂纸抛光光轴。把滑套切成5毫米长的段，共12段再将它焊于滑台对应的孔中，要用氯化锌（俗称：坏水）做助焊剂保障焊接品质。装配时要认真滑台滑动时阻力小且分歧，切切！丝杆在五金店选用装修吊棚那种直径6毫米的长丝杆螺距是1毫米1米长的每根2元，螺帽与丝杠要配合好转动时阻力与间隙要小，使回差最小提高雕琢机的精度。雕琢机的驱动软件我习惯用KCAM4它有汉化版比较容易上手，且能对设计好的刀路图停止缩放。KCAM4的设置如图主要有端口引脚设置与任务台设置。引脚设置必定要与实践引脚分歧没有用的引脚空着           #p#分页标题#e#                #p#分页标题#e#                #p#分页标题#e#                #p#分页标题#e#         kcam4 的设置
