制作马克思高压发生器特斯拉线圈 电弧球(4)

时间:2013-01-30 15:42来源:未知 作者:admin 点击: 次
4 调试高压产生器 告诫：调试的时辰有高压触电伤害，请万万警惕 起首调试低压部门，先不插上芯片，接上电源往后用万用表测试芯片插座上的供电电压和电路各点电位，确认正常往后断开电源接上芯片。 示波器这时辰可以



4 调试高压产生器
制作马克思高压发生器特斯拉线圈 电弧球

制作马克思高压发生器特斯拉线圈 电弧球
告诫：调试的时辰有高压触电伤害，请万万警惕



  • 起首调试低压部门，先不插上芯片，接上电源往后用万用表测试芯片插座上的供电电压和电路各点电位，确认正常往后断开电源接上芯片。

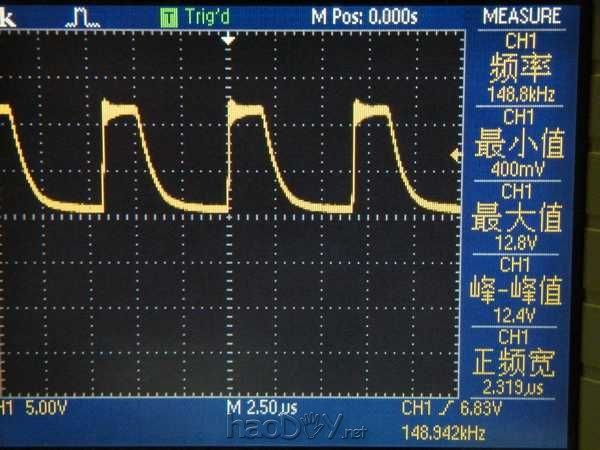

  • 示波器这时辰可以派上用场了，丈量MOS管的栅极电压，统统正常的话就能像我这样在屏幕上看到方波波形——148.8KHz，12.4V峰峰值，统统正常。

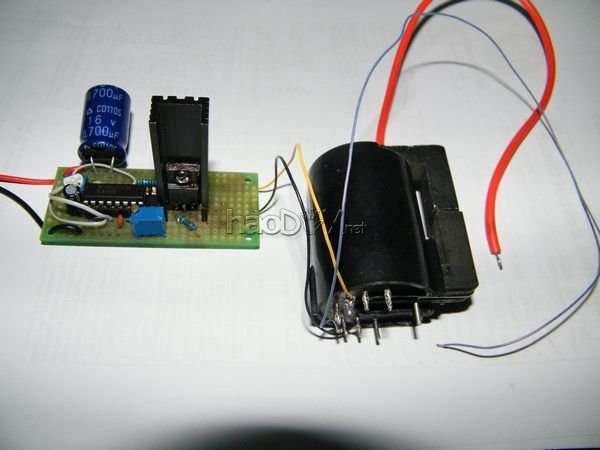

  • 接下来调理方波的频率和占空比，记得之前说过的么？电位器RP1调理占空比，RP2调理频率。把振荡频率调到120KHz阁下，占空比约10%，然后举办下一步。断开电源，接上高压包 （万万不要在带电的时辰干活） 。
  • 这时辰假若有一个能表现及时电流的尝试电源会很好用，没有的话就必要时候留意散热片温度停止MOS过热销毁了。。。。把高压输出线摆到不会影响事变的处所，打开电源输出，留意这时辰的电流值。假如过大的话，顿时关掉电源，调理RP1减小方波占空比，然后再试。我最后把电流调理到了约600mA，假如必要更高的输出电压可以在散热片应承的范畴里进步MOS管电流。


制作马克思高压发生器特斯拉线圈 电弧球

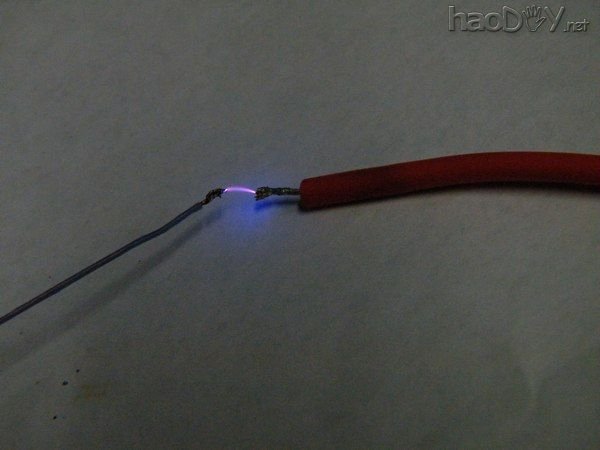

  • 然后警惕翼翼的拿起高压包的输出线（可以看到这是厚绝缘层的特制高压线，拿几cm往后的绝缘层，万万不要遇到输出线头….），将线头接近高压包4脚的引出线，看到蓝紫色的瑰丽电弧了么？



5 等离子蚀刻
