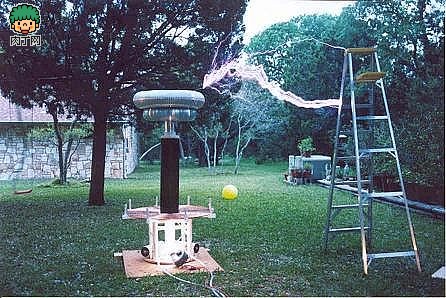

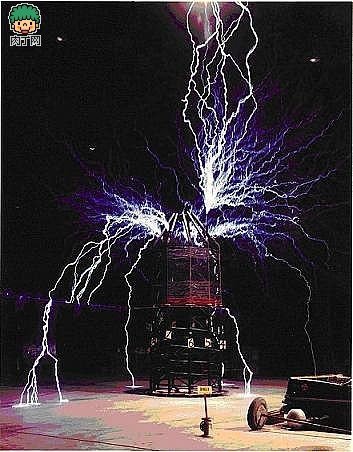

前些天在电视上看到一个discover的节目,内里就讲到了一些美国的特斯拉线圈的喜爱者所制作的各类百般的特斯拉线圈,结果然的很绚目!制造闪电的感受真的很怪异;或许这是由于制造闪电在神话内里都是主神们的特权吧.先来个图看看:

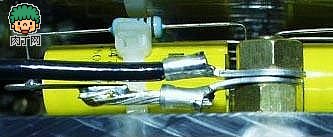

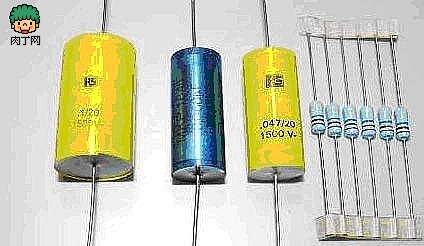

特斯拉线圈的制作前的筹备和留意事项及其余：整个制作我们以变压器功率为1000w的中型特斯拉线圈为计划尺度.(放电间隔:>=120cm)备注:特斯拉线圈的放电间隔和功率成正比.首要原料及或许本钱:1.高压变压器>=1000win220 vout>=10kv一个.(较难买到,一样平常必要定做,有些南边二手电子器械城曾有过in110vout6300v600w的变压器.只是不知道此刻是否还买的到.)2.大量无极电容:若0.047uf1000v~(1600v)的cbb电容必要筹备100只阁下.电子配件市肆买获得(电容很是重要!可以说是整个特斯拉线圈的心脏,以是电容的高质量将会使您最后的特斯拉线圈越发绚目!!质量首要是指： 高频机能好自消费低电感量低[重要]寿命长绝缘机能好3.直径13厘米长1米的聚氯乙烯管(壁厚0.61厘米)，pvc管材也迁就，厚0.8厘米的绝缘板材(不能是木头!最好塑料)约莫2.5平米，厚0.5厘米的绝缘板材(非木!)约莫1.5平米，这些都可在家庭装饰城(就是那些买涂料,板材,器材等的那种大市场里)买到4.导线,多芯铜导线,1000v50A约莫6米电子配件市肆买获得(10kv1A导线3米)5.耐压漆包线内径0.5mm900米长电子配件市肆买的到6.直径0.8厘米的铜管(壁厚1mm以上)长8米,直径3厘米厚>1mm长1米的铜管可在汽车配件或五金等地买到7.电手钻,螺丝刀,手锯,钳子等器材,平凡螺丝,塑料螺丝,环氧树脂胶,钢尺等8.用于燃气热水器的排气管(金属制作,可弯曲,直径在10厘米以上)制作后期计较获得长度.9.其余的一些常见对象,边做边找吧。这样制作一个1000w的特斯拉线圈约莫本钱在1万元人民币.(照旧较量贵的,预计大大都喜爱者不轻易拿出这笔钱) 留意事项!!!!!!很是重要!!!!!! 本人差池文章中所写的制作要领担保,对依照本文制作特斯拉线圈所导致的触电身亡,烧伤,及其余不测危险,本人不包袱当何法令及道义责任.对付依本文制造的特斯拉线圈对小我私人工业或民众办法,国度工业也许造成的丧失本文作者不包袱当何法令责任及连带责任.需由制作人包袱响应责任..特斯拉线圈属于高压装备,以是制作必要高深的下手手段和富厚的电工履历,未成年人和非专业职员如凭证本文制作特斯拉线圈需在专业职员陪同之下方可举办.伤害描写,依照本文制造的特斯拉线圈电弧长度>=135厘米电弧发生速率(放电频率)100次/秒[给人持续放电的感受]电压>200kv功率耗散>=1000w，持续事变时刻<=10分钟，特斯拉线圈事变时噪音很大,大的很可骇!!!(不听不知道,一听吓一跳!)提前筹备听力掩护装备(耳塞拉一类的)对依照本文制作的特斯拉线圈所直接击中的人的也许环境: 因为频率很高,以是短时刻致命也许性很低.(可是心脏病等就欠好说了)因为高频的集肤效应,也许会造成差异水平的表皮烧伤.思量到尖端放电效应,也许会导致肢体突出端或结尾的较严峻烧伤(汉子可要留意了!)因为特斯拉线圈属于超高压放电装备,思量到电磁感到道理也许会对必然半径范畴慎密电子器件造成粉碎(如,手机,电脑等)特斯拉线圈装配表示图和电路图 特斯拉线圈的布局并不伟大,如下图就是制作一个特斯拉线圈的全部部件(不包罗支架),可是根基的下手手段和根基的电学常识照旧要有的.这些图都是画的,各人迁就这看吧.实物装配图:

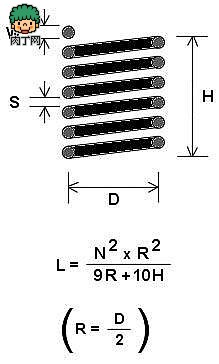

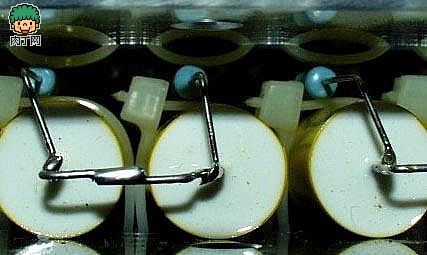

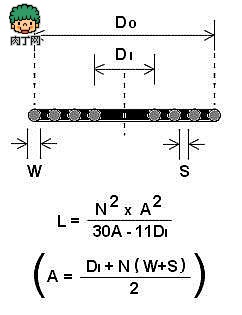

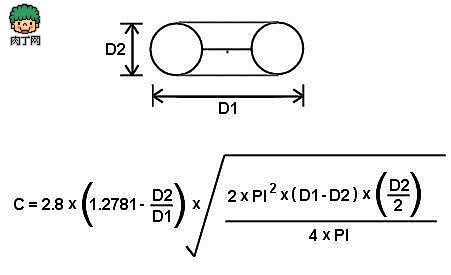

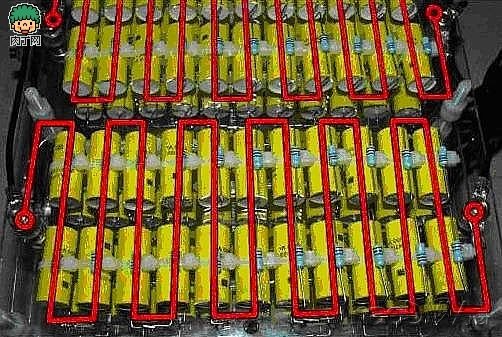

涉及到特斯拉线圈的一些计较公式 受伴侣提议,我再次提示这里的看客们,假如您试图制作一个特斯拉线圈的话请必然先看完我的先容在施工,这样您才会对特斯拉线圈的伤害性有个或许的预计.同时,假如您非要先上手的话,请记着,绝对不要在家内里启动特斯拉线圈,绝对不要用民众地线,假如散热没有办理好的话,请不要让特斯拉线圈事变高出30秒;不然将有也许导致火警,切切 电弧长度: 电弧长度 L(单元:英寸); 变压器功率 P (单元 瓦特); L=1.7*sqrt(P) （sqrt为开方）电容声势量: 变压器输出电压(交换)E(单元 伏特); 变压器输出电流 I(单元 毫安); 电容器阵列最大容量C(单元 微法) ; 交换频率F(单元赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的巨细涉及到与变压器功率的一个匹配题目,当电容过大时在交换上升到极点时(即sqrt (2)*V时,电容电压过低无法击穿打火器的氛围隙则打火器无法启动就无法事变,整个体系也就无从启动 ]电容阵的计较就是电容的简朴串,并联,初中就学过,在此就不提了.譬喻当变压器功率为1000瓦时,输出电压为10000伏(交换),那么电容匹配为0.0318uf，手头有电容规格为：0.047uf 1000~,1600，再取保险一点到 耐压 1500v~则必要电容阵列布置如下:15个电容串联成一个根基链(BC);再10个这样的根基链并联而成(J),共必要电容150个,若每支电容分压降为630v~(这样可以大幅度延迟电容寿命),则: 24BC,16J,共需384支电容.其他: 震荡频率:F = 1/(2*Pi*sqrt(L*C))次极线圈相干计较:如下图 主线圈相干计较 :如下图

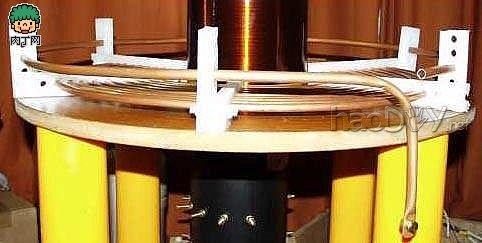

国标漆包线根基数据线径 (mm)每米重量 (g) 每米电阻(ohm)0.32 0.72 0.218 0.360.860.1820.401.120.1400.451.420.1120.51 1.750.0890.572.110.0740.642.960.0530.723.440.0460.814.490.035 0.915.680.0281.026.990.023 特斯拉线圈的主线圈部门的制作在本特斯拉线圈的计划中主线圈回收铜管绕制成蚊香状.铜管是用于汽车,供热,中央空调中的那种管壁较厚的承压铜管.直径8毫米约莫绕制910匝 (约莫必要9米)铜管如下图(要尽也许选择外表平滑无锈无伤的):`
