diy新型升降压型电源变换ICTPS63001/XC9301/XC9302

时间:2013-01-05 16:02来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

新型起落压型电源调动ICTPS63001/XC9301/XC9302
    一、TPS63001(TI公司)

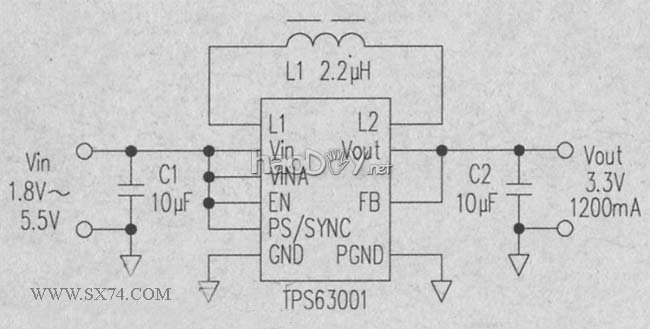

    TPS63001是用于数字家电和便携装备的起落压型调动器集成电路。下图是它的应用电路,输入电压范畴为1.8~5.5V,输出3.3V、1.2A。  因为大功率MOSFET已做在集成电路内部,以是只需外接少量元器件就可构成超小型电源调动器。
    TPS63001的突出特点是在Vin≈Vout的状态时不会进入休止状态,仍能对输出电压举办节制,以是可以有用地克制输出电压的变换。

diy新型升降压型电源变换ICTPS63001/XC9301/XC9302

    二、XC9301/XC9302系列(托雷克斯半导体公司)

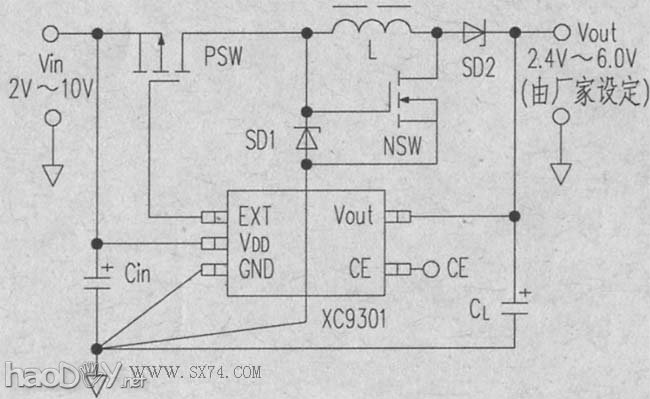

    该系列的集成电路首要应用于便携式装备。下图是它的应用电路。输入电压范畴为2~10V,输出电压由出产厂家设定,为2.4~6.0V、输出电流在0.25A以上。内部的大功率MOSFET驱动器既用于降压,也用于升压。为了满意起落压的必要其内部电路事变于最低输出电压以下,并配置有设定输出电压用的分压电路。

diy新型升降压型电源变换ICTPS63001/XC9301/XC9302
