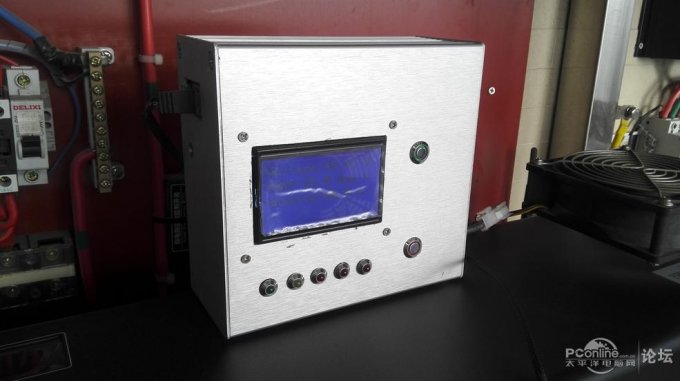

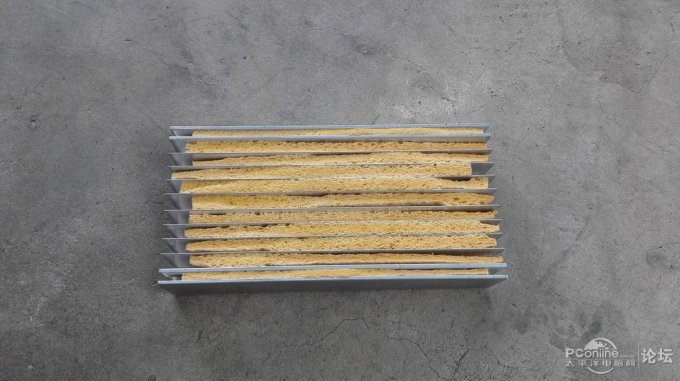

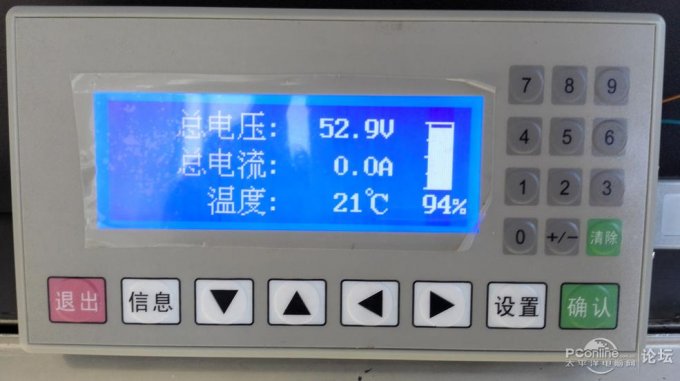

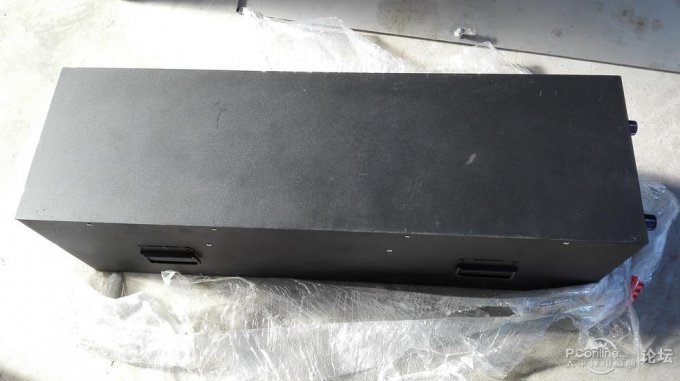

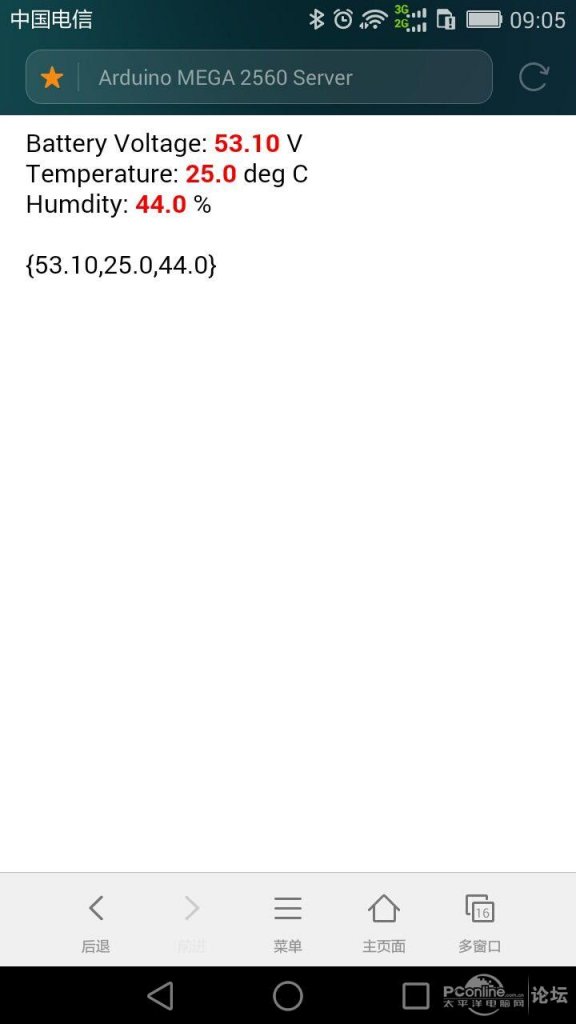

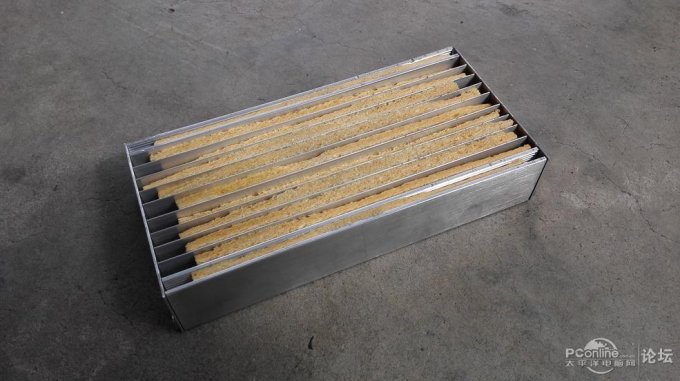

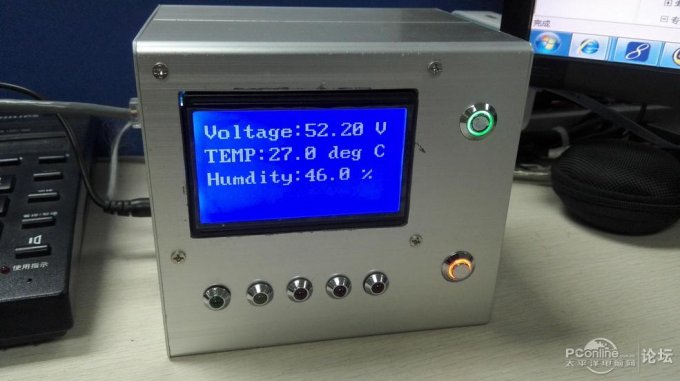

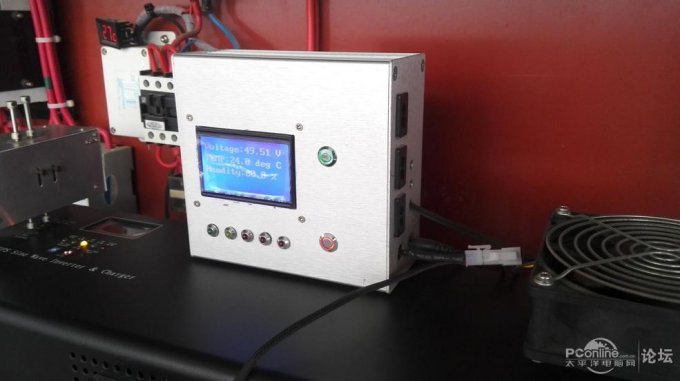

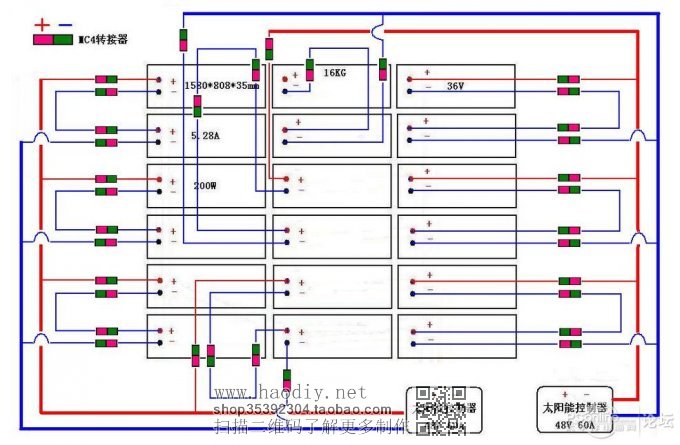

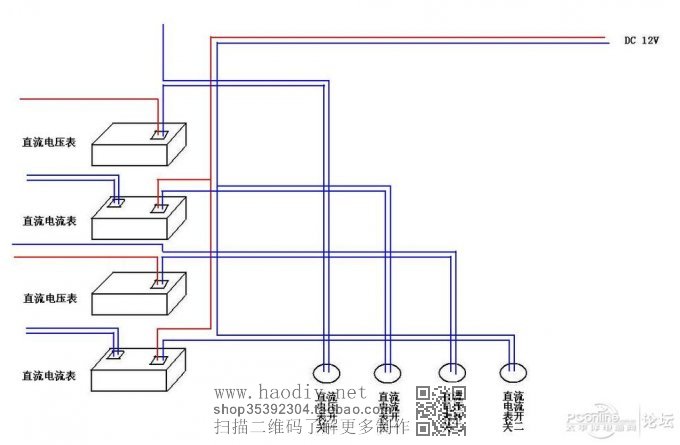

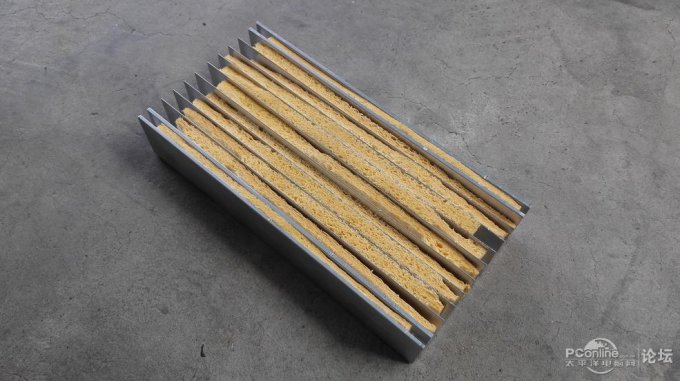

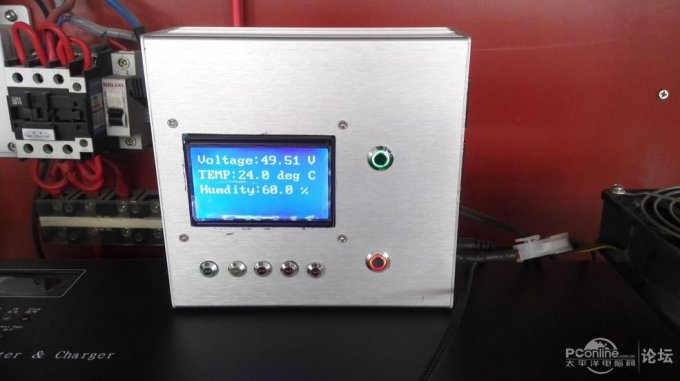

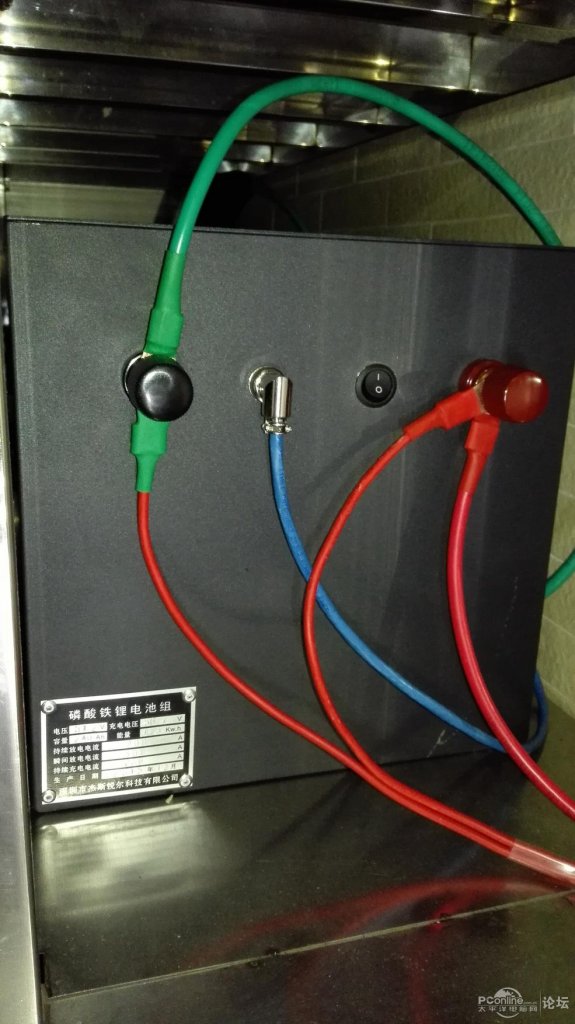

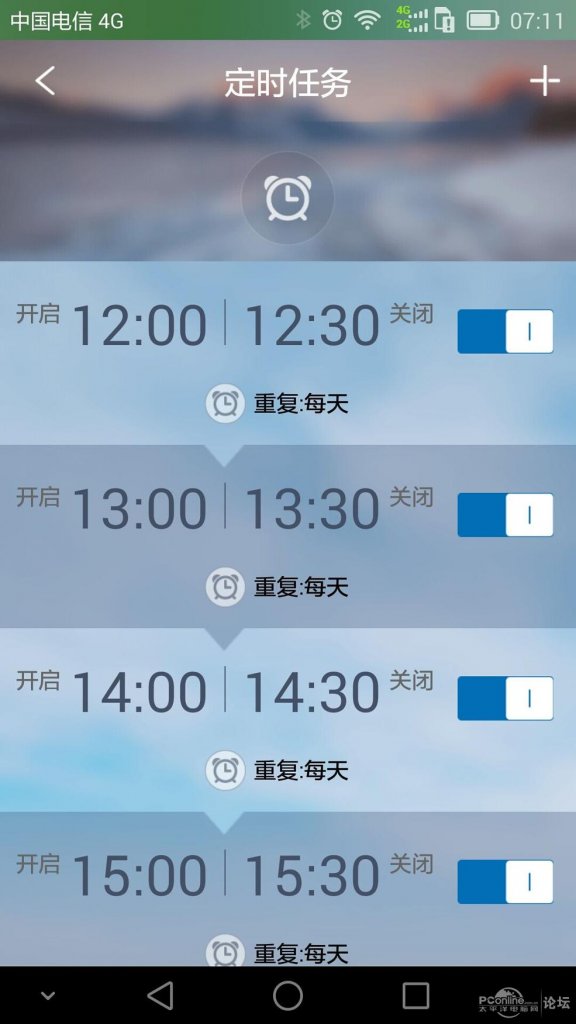

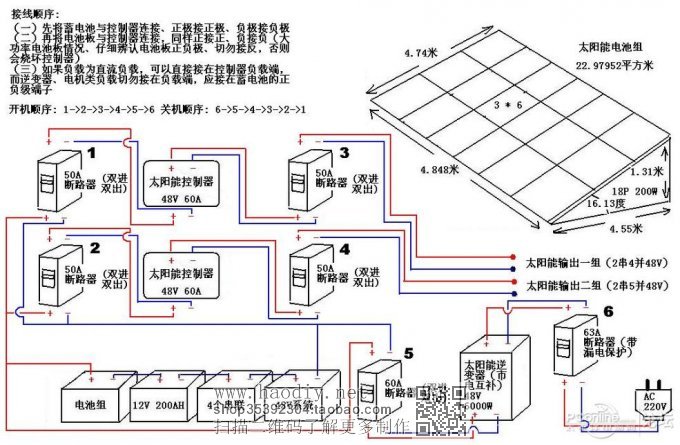

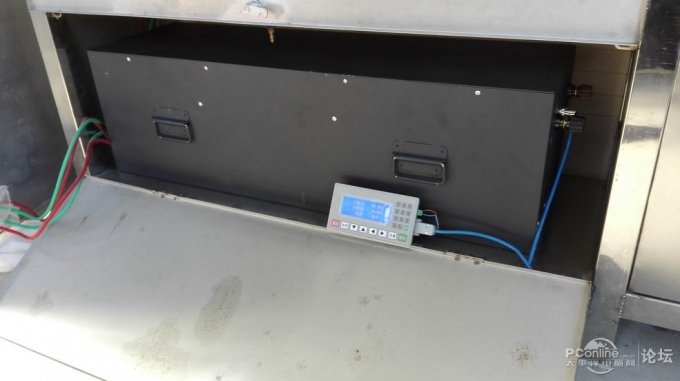

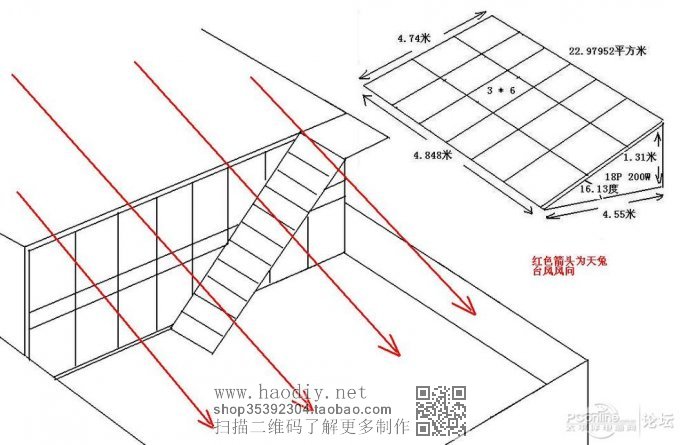

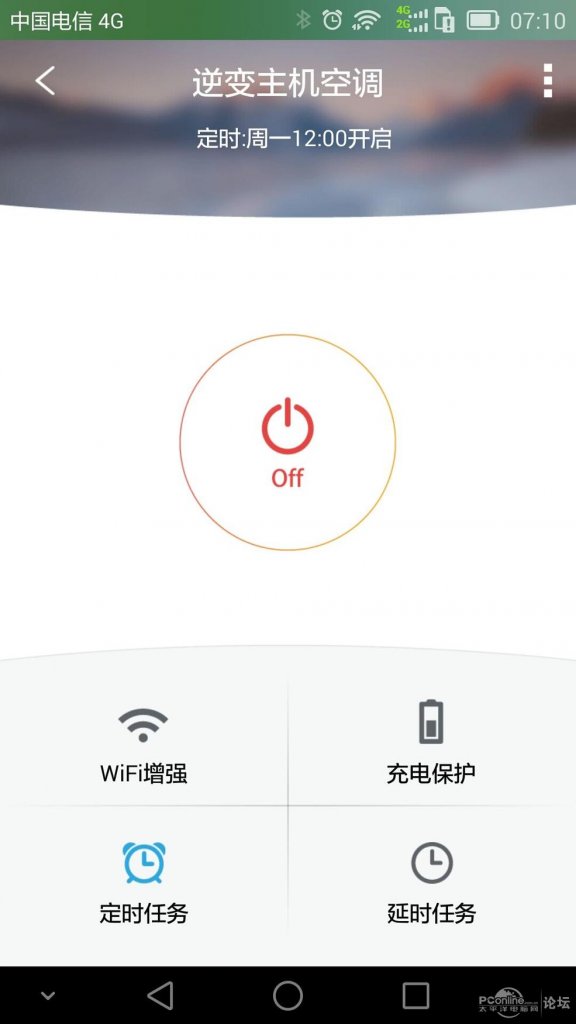

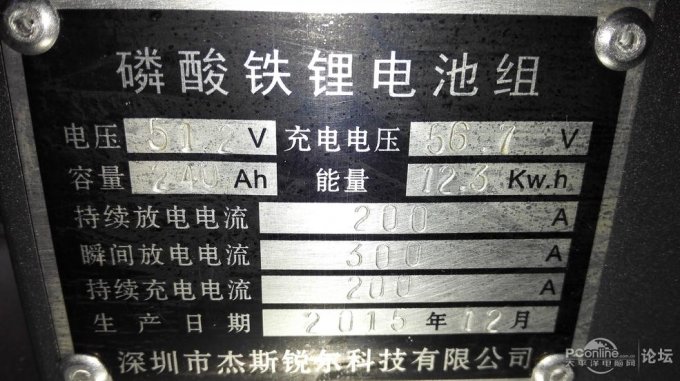

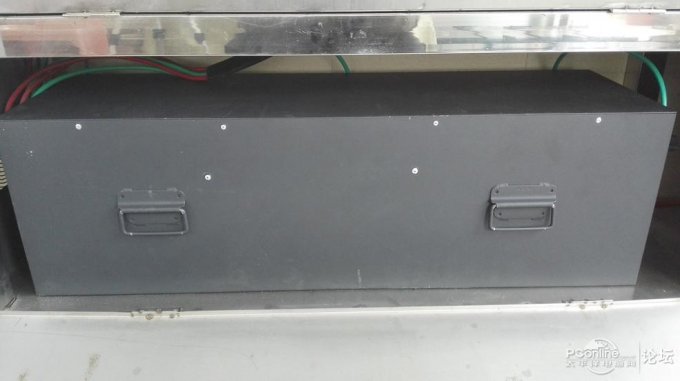

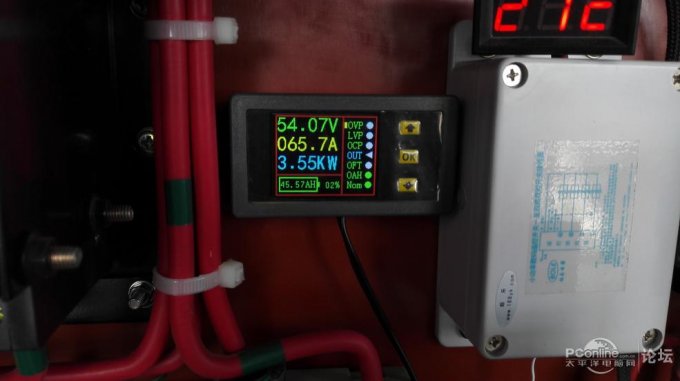

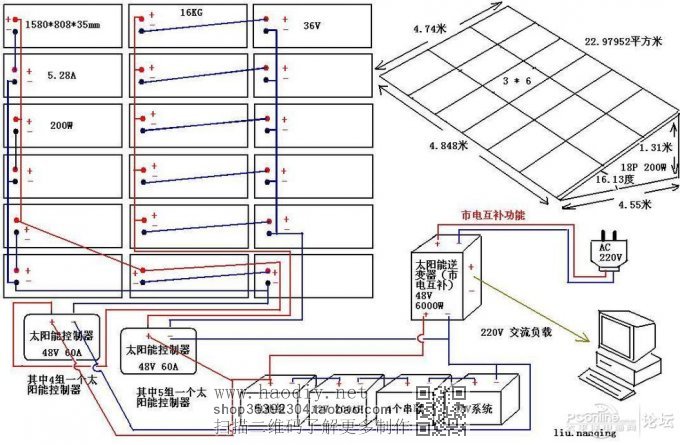

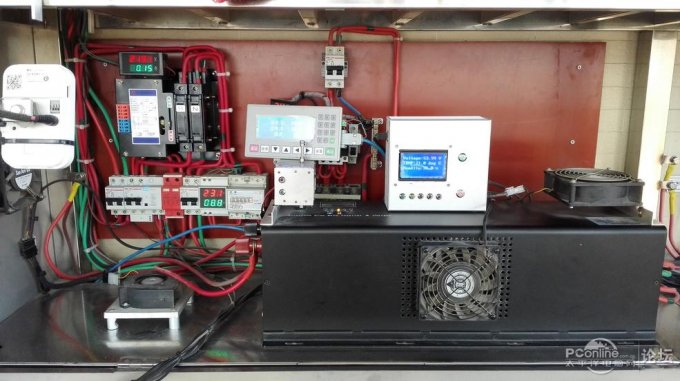

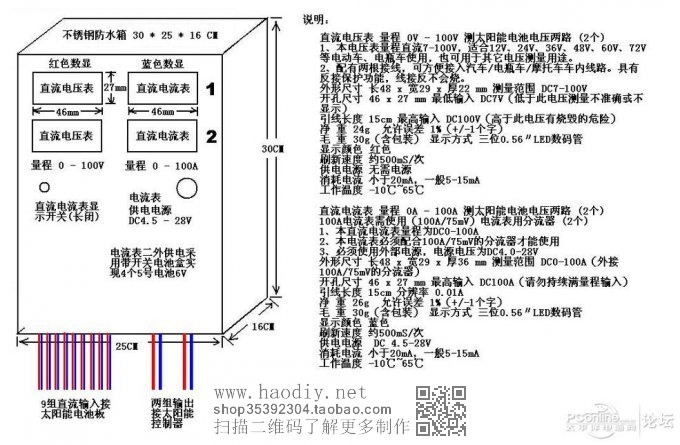

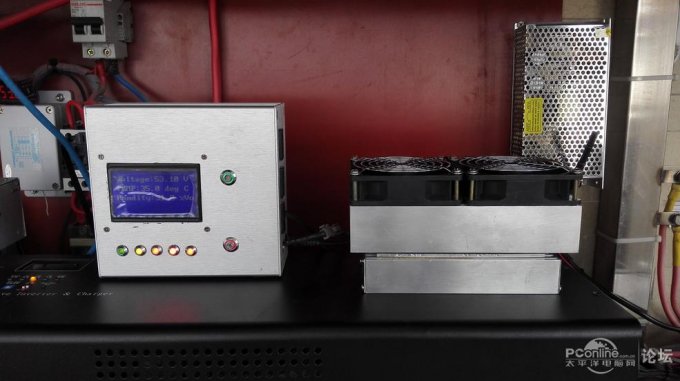

DIY网络电表（通过网络传输电压，温度，湿度等数据，也可以直接通过手机或者电脑查看WEB页面） 服务端主机    客户端主机（可以放置在客厅，办公室或者任何有互联网接入的地方，就可以实时查看当前太阳能使用情况，可以声光报警，不需要打开视频监控查看）  通过Arduino可以方便的采集传感器数据通过网络传输，然后通过路由器动态域名的配置，在各类终端上都可以方便查看当前太阳能发电情况。  更换磷酸铁锂电池组 选择的是深圳市杰斯锐尔科技有限公司生产的48V 240Ah磷酸铁锂电池。这个电池理论上可以存放12.3度电，无电池记忆效应，可以使用到0%，持续放电电流200A，瞬间300A，寿命长（设计理论寿命8年）。 电池组的整体外观  电池型号铭牌，强悍到恐怖的电池组参数。  电池外壳可以定制尺寸，刚好塞入电池机柜。使用的是16Ah大单体电池（16串2并），定制保护板，附带库仑计（汽车用BMS管理系统，可以直观看到剩余电量，电压，电池温度，电流等信息）。  库仑计使用RS232接口与电池相连（电池端使用航空接头，八线网线只使用其中四线）。  电池接口，安装简便，除了正负极就是库仑计航空接口，可以直接替换一般铅蓄电池，还有一个电源开关可以控制电流关断，非常实用。  非常好用的库仑计，特别适合光伏发电储能使用场景，可以直观的看到各种信息，电流信息也是非常实用，正电流为当前损耗大于充电电流，负电流表示充电电流大于使用损耗可以理解为电池在充电，零表示电流没有使用或使用和充电相互抵消。  不错的智能无线电流、电压、电量、功率双向电表  离网光伏系统到目前为止算是告一段落（从设计，收集，储能再到逆变，电源切换，数据远程传输，远程控制），希望能给大家一点经验分享，继续我的学习研究。See you!  风冷更换半导体制冷模块对光伏逆变主机散热 针对半导体制冷产生的冷凝水问题，DIY的冷凝水槽（铝质散热片内塞满高吸水性海绵）   做好的冷凝水收集槽  完工图（半导体制冷效果很不错，制冷快，噪声低）  使用小K智能开关为半导体空调的制冷设置开启关闭计划   附设计图纸以及部分资料（注意广州的太阳能电池最佳角度为16.13度，惠州纬度差不多，我最后定为18.81度） 最佳倾斜角一般和当地的纬度有关，根据具体的情况其增减有所不同，以下可做参考： 城市 纬度θ（°） 最佳倾角（°） 哈尔滨 45.68 θ+3 长春 43.9 θ+1 沈阳 41.77 θ+1 北京 39.8 θ+4 天津 39.1 θ+5 南京 32.0 θ+5 太原 37.78 θ+5 郑州 34.72 θ+7 西宁 36.75 θ+1 兰州 36.05 θ+8 银川 38.48 θ+2 西安 34.3 θ+14 上海 31.17 θ+3 长沙 28.2 θ+6 广州 23.13 θ-7 海口 20.03 θ+12 南宁 22.82 θ+5 成都 30.67 θ+2 贵阳 26.58 θ+8 昆明 25.02 θ-8 拉萨 29.7 θ-8 合肥 31.85 θ+9 杭州 30.23 θ+3 南昌 28.67 θ+2 福州 26.08 θ+4 济南 36.68 θ+6 一般情况也有直接取其纬度，或直接加5，加10        最后总结，一共使用18块200W单晶硅太阳电池板3600W系统，4个12V200AH电池串联成48V，逆变器是48V 6000W的，可以支撑3台2匹空调同时使用，两层楼所有生活用电、以及网络、监控、自动水泵、楼道灯都使用此逆变器供电，可以满足日常生活需要。需要注意的是逆变器可以调节充电电流如果不想使用市电供电可以将此电流调节为零，那么就可以更加充分利用太阳能发电。4个电池可以满足一整晚用电，到第二天7、8点太阳升起又继续使用太阳能供电，蓄电。不用自己花一分钱电费。4个电池还是少了点，考虑到放电过快（两组电池与一组相比电压稳定许多）和对大功率电器的支撑，现在已经增加到8个电池一共是200 * 8 = 1600AH（因为逆变器有电池的保护机制，最多可以使用70%，折算起来大概可以使用到11.2度电），这样可以在没有阳光的情况下使用1天左右（各个家庭用电情况不同，可以根据自己家庭用电情况增减）。现在用了几天4个电池的话最多发电一天是11度多，因为没有更多电池充电，也用不了这么多电（8个电池还在测试中）。整套太阳能发电系统花去近5万元，其中不锈钢支架和机柜布线就花去了16000，还有就是电池太贵。自己做了很多前期学习研究才下手，总的来说还是对太阳能很满意，希望以后电池技术能有突破，可以存电更多，更耐用。相信以后太阳能一定会更加普及。 (责任编辑：admin) |
