制作交直流两用暗室安全灯应急灯

时间:2013-01-05 16:14来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸
   该暗室交直流两用灯具有无触点自动转换开关成果。回收橙色发光二极管。

  正常供电时,交换220伏经变压器桥式整流、电容滤波、输出4V阁下直流(空载时为5V)。因机内电池电压为3V,二极管D导通,发光二极管由整流电源供电。因为BG发射极电位低于基极电位,因此BG截至,机内电池E自动关断,无电流输出。

  停电时,BG发射极电位高于基极电位,处于导通状态,电池E经BG向发光二极管供电。如市电规复,则二极管D又导通,BG又自动截至。

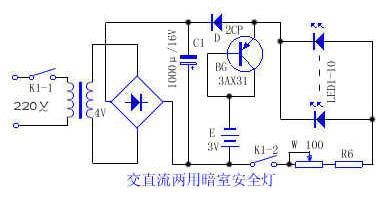

制作交直流两用暗室安全灯应急灯
