最近发神经 爱上做摇摇棒了。 甚至都走上了设计成品板子的的地步。。 说实话 有一半的原因是给别人做个像样的生日礼物

行了(*￣ω￣) 回到正题吧 ┗|｀O′|┛ 嗷~~

本摇摇棒设计所用的软件是 proteus8.3，很多原件都没有，都是自己画出来的，所以做出来的板子不是太理想。主要就是焊盘量身定做，没有画的稍大点，导致焊接很不爽，别的貌似没啥了，如果你们感觉我哪里做的不好 欢迎批评(ov)ノ

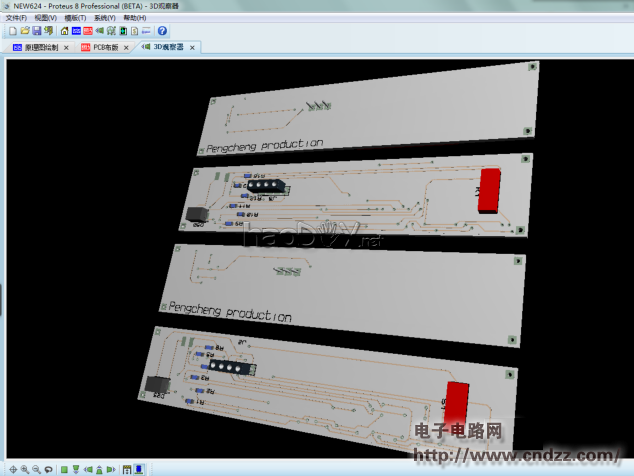

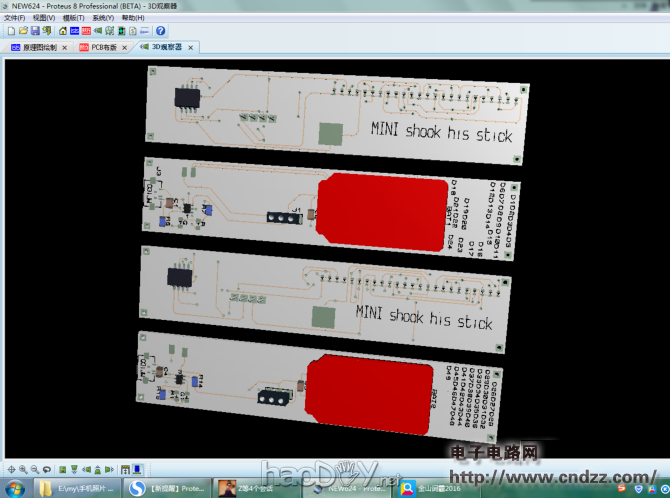

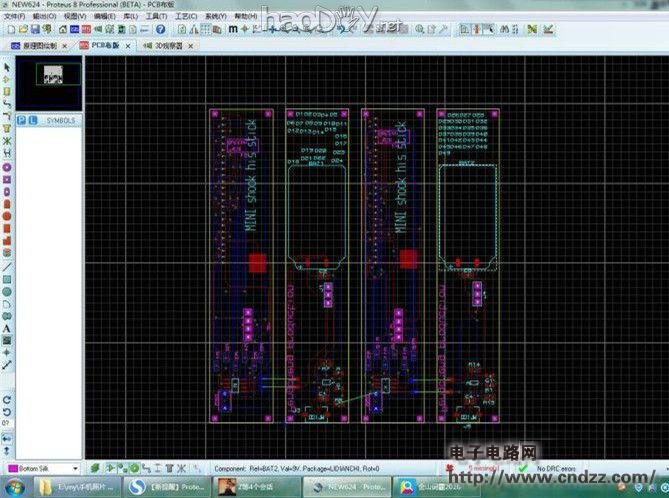

这些都是电脑上设计的图。无奈proteus只能输出cam文件去给人家打板。哎，反正最后是吧板子做出来了。一共十一张板子，每张板子2套，体积大约是2*10*1cm。很小吧 ～(￣▽￣～)(～￣▽￣)～

下面就是制作过程咯~~

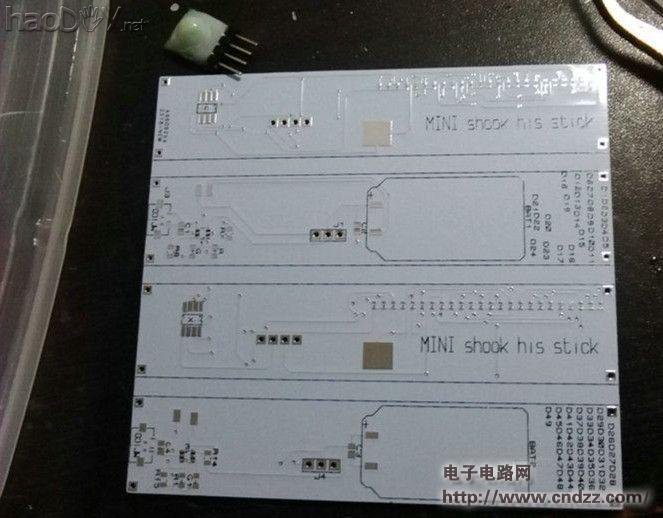

一张大板子。。 还得自己切开

一个摇摇棒分为两个板子：一个是 摇摇棒本身的主要电路；另一个是电池以及充电电路开关神马的。。

  首先，焊接充电电路

  本充电电路采用 tp4057充电芯片，体积小、外围元件少、输入电压宽、输出电流可调

等等一些别的优点，对付摇摇棒这么小的电池足够用了

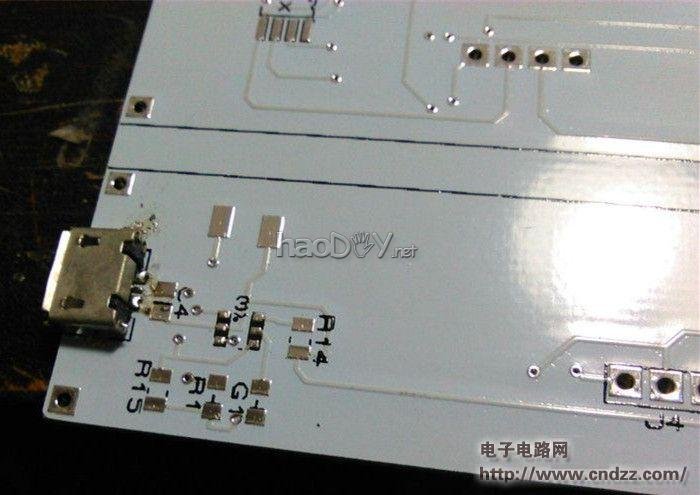

  先把mrico usb焊上去，这个需要一些技巧，我的烙铁头还算比较尖，勉强可以。。

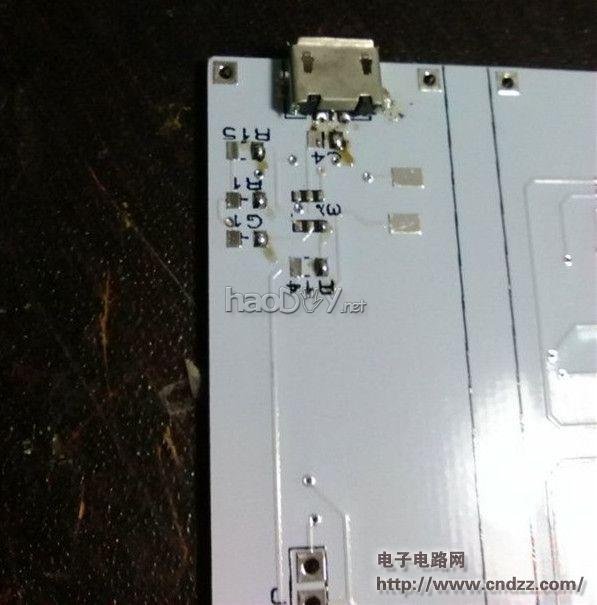

接着把其她焊盘的其中一个镀上锡，把原件都焊上去，然后焊接另一边的汗盘

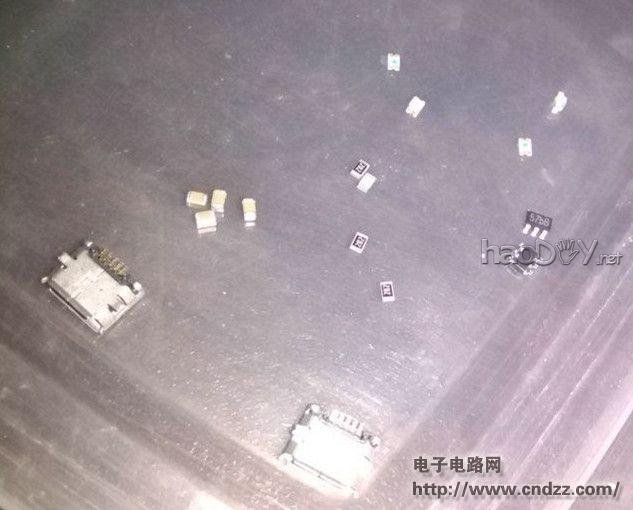

上面的元件很少：2个4.7uf 的贴片电容、2个2k电阻、一红一绿的0805led 加上tp4057

注意！芯片最好放在最后焊接，芯片很容易出毛病，需要小心焊接。

led的汗盘下面都已经表明要焊接那种颜色的的灯。如图所示G1 R1分别表示绿灯和红灯

注意！汗盘中间有一个这样的符号 “ ]—”符号的长竖条一边是led的正极

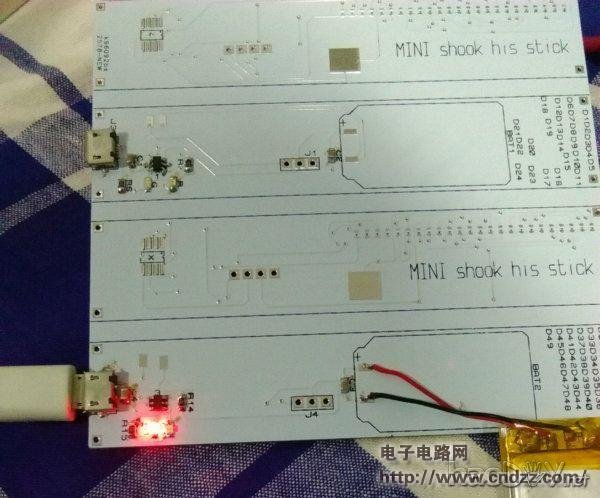

    焊接完成之后接上电池，插上usb，看看工作是否正常。红灯表示正在充电，绿灯表示已经充满

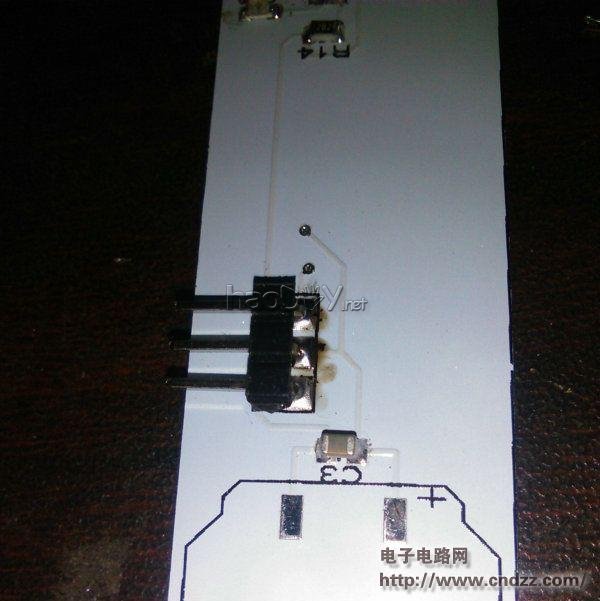

   接下来焊接开关。其实就是个弯排针加上短路帽，这样做的优点是防止误开。

弯排针像我这样把多余的引脚减掉，然后像我那样焊在上面，背面最好不要显现出引脚

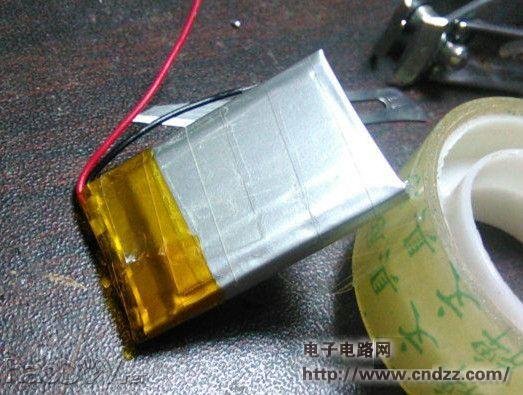

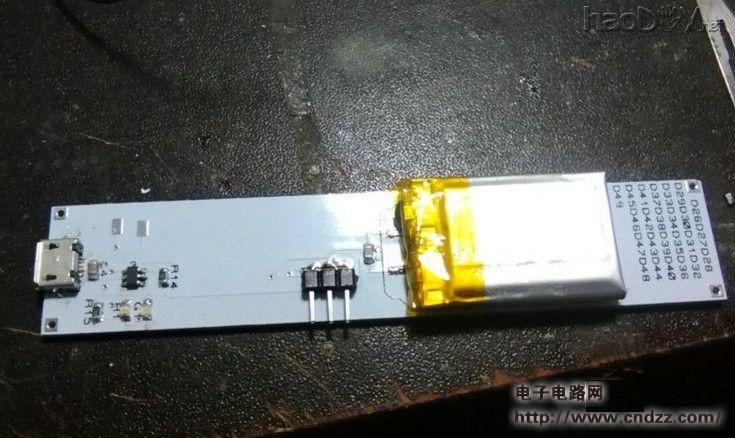

接着焊上电池。电池首先要用胶布使劲绑几圈，然后焊到对应的汗盘上，电池的汗盘已经表明正负（请看上图）

至此，这一块板子的焊接就算完成了  。

下面就开始焊接第二块板子吧～(￣▽￣～)(～￣▽￣)～

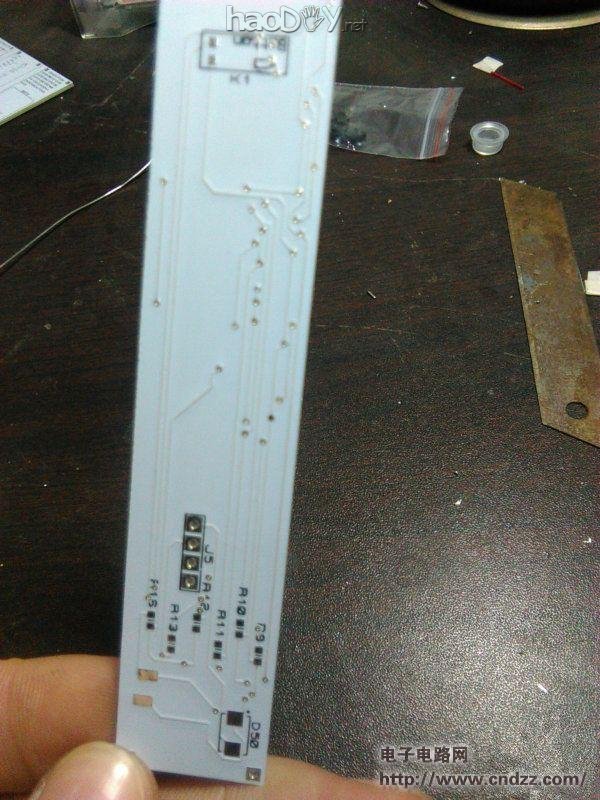

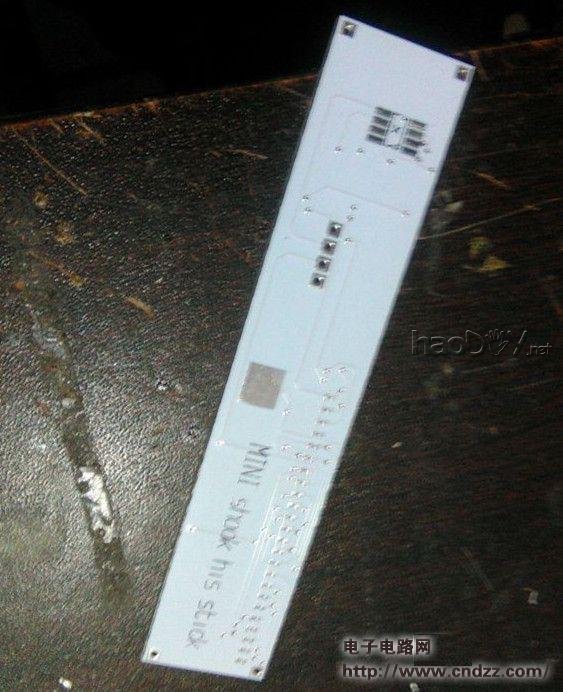

先来看看正反面吧

   下面就是一些演示图了，蓝绿都有，表白神器哦！我们班好几个人都已经心动了

  公开程序 放在附件里面了，这个只适用于我的摇摇棒哦！
