同学过生日，给她做个礼物，其实一开始我是想在三个中选择一个来做的，但是后来一想，做一个好像有点鸡肋了，所以就三个一起做了。因为初学单片机，程序什么的都是在网上找的，电路什么的也比较简单。

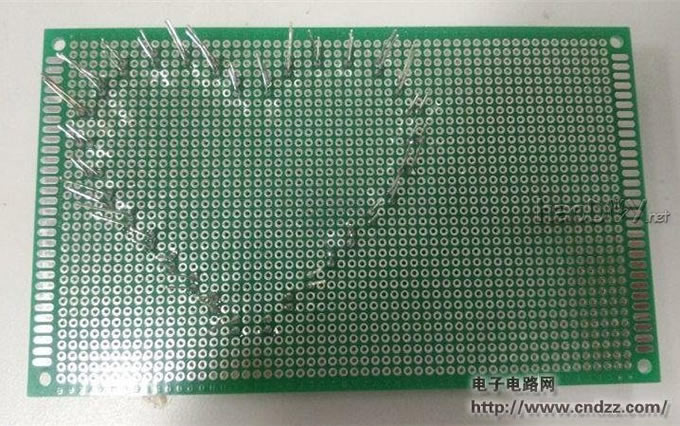

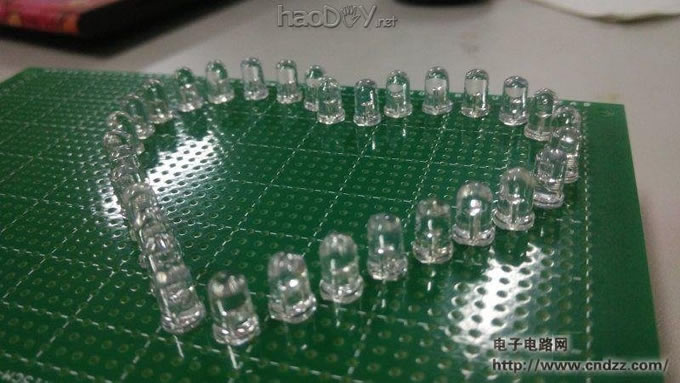

先做流水灯，花了好长时间才拼得像个心形。。。。。。

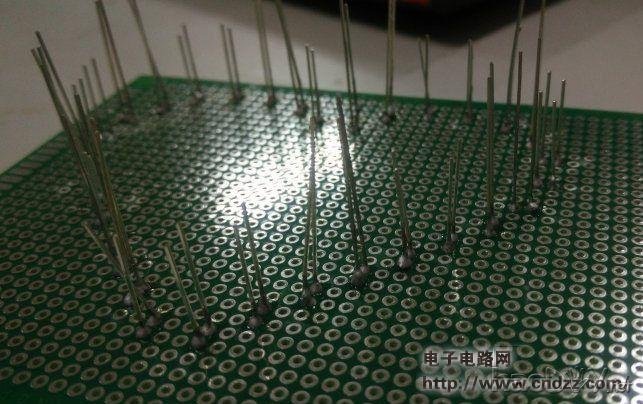

来个特写

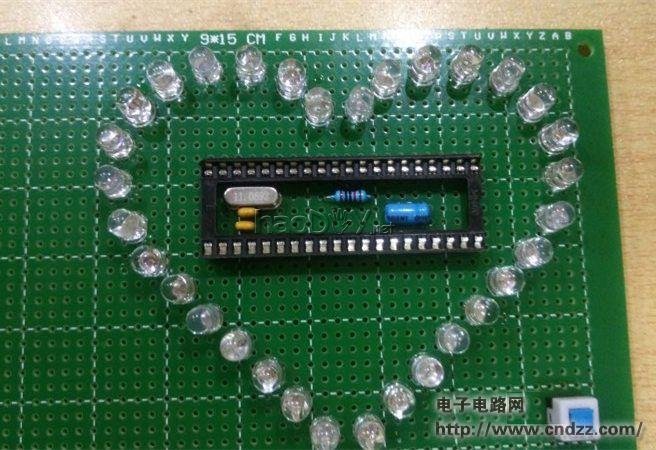

焊好最小系统和开关，放在座子里面

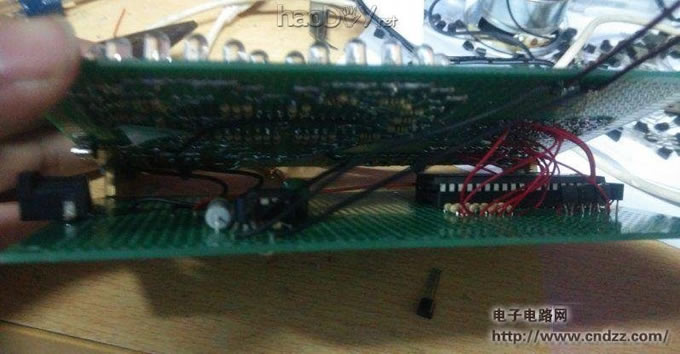

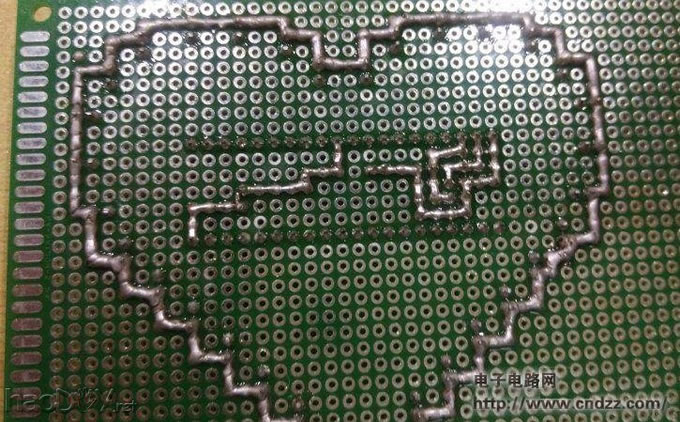

背面的样子

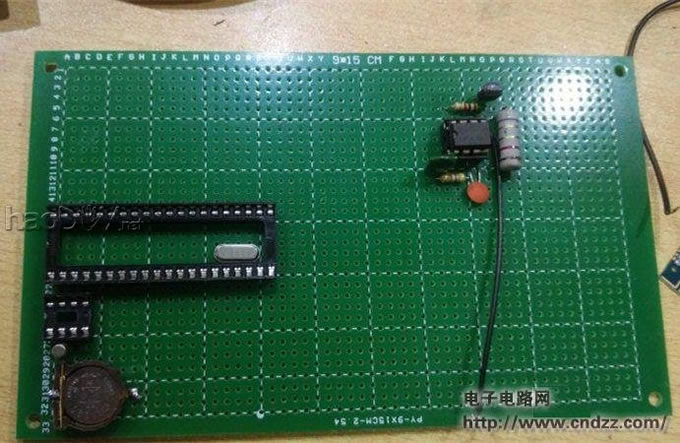

台灯的控制部分焊好了，用的是SGL8022W，时钟也焊好了一部分时钟芯片用的是DS1302，备用电池用的天球的电池。
数码管也焊好了，四个按键只有三个有用 流水灯的单片机用的是12C5A16AD，因为速度要快12倍左右，所以改了一下延时程序，加了十倍，如果用89C52要改回来。

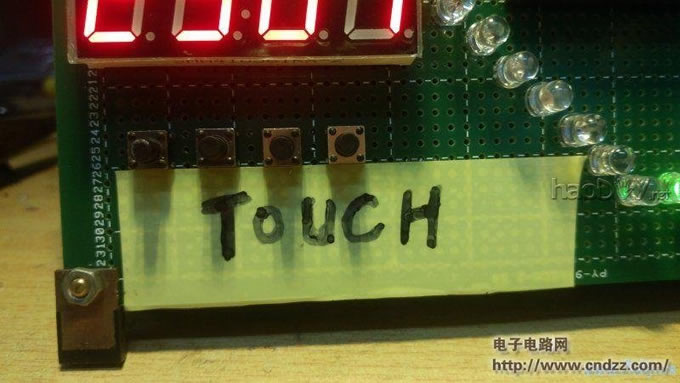

那一排锡是触摸部分，数码管不是最后使用的，因为这个管脚太多了。。。

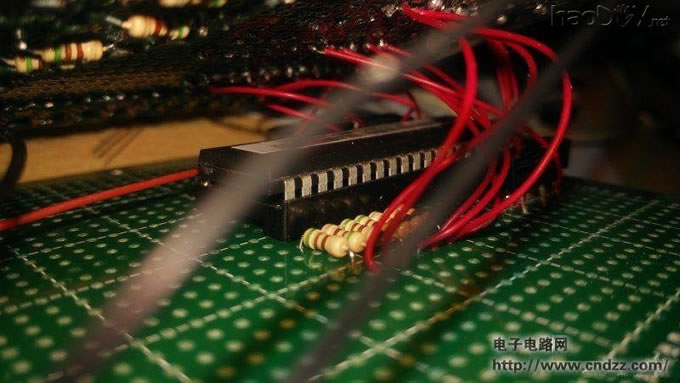

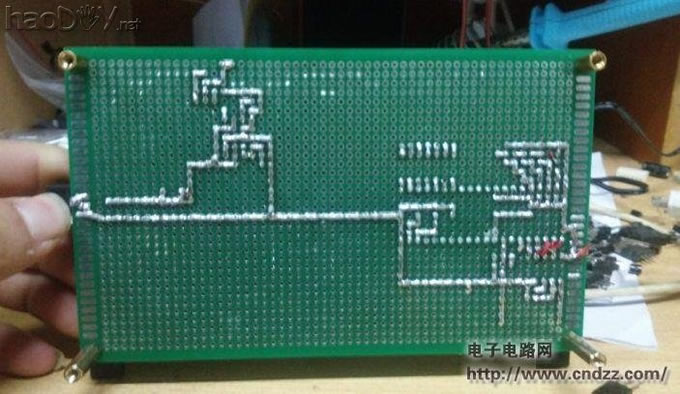

背面的走线

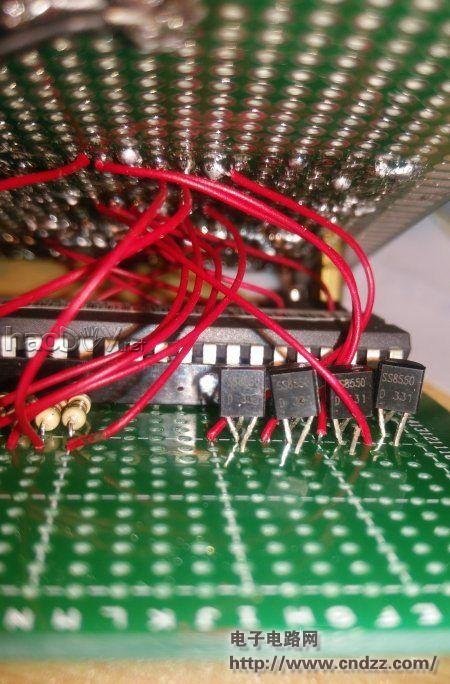

8550

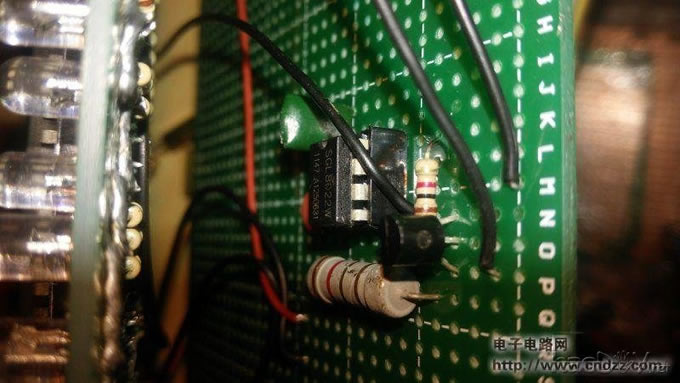

8022
时钟部分的单片机，测试时用的是90C516DR+,最后用的是89C51

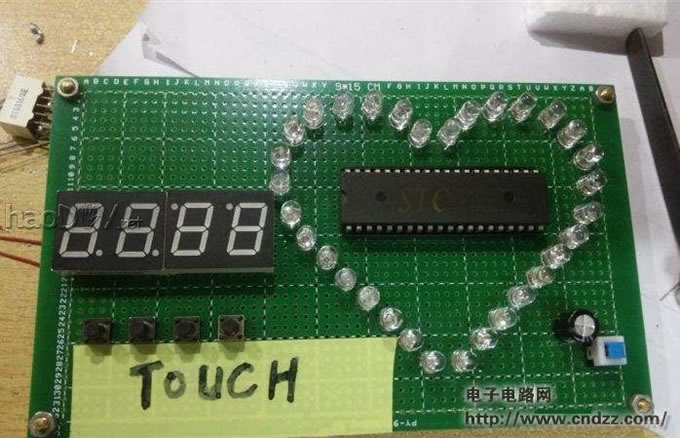

duang的一下我就做好了 好吧，其实是做的过程中没有拍照

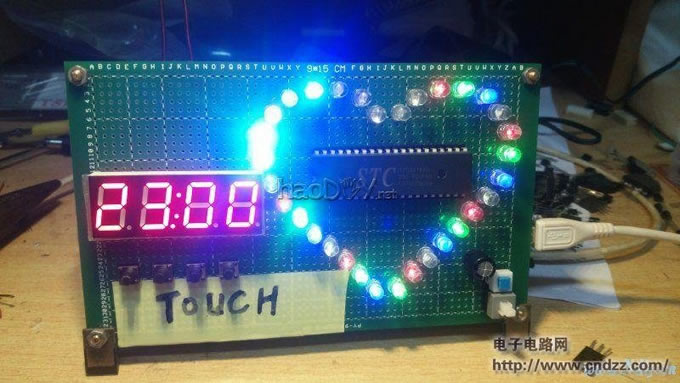

正面的样子 看到那两个MOS了吗？其实是用来做支撑的

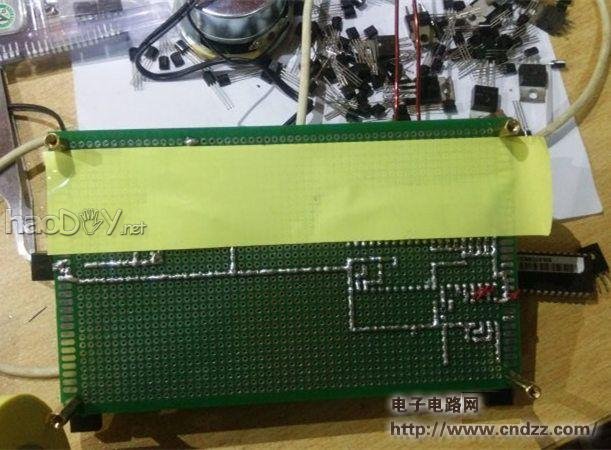

为了防止短路，背面贴上胶带绝缘

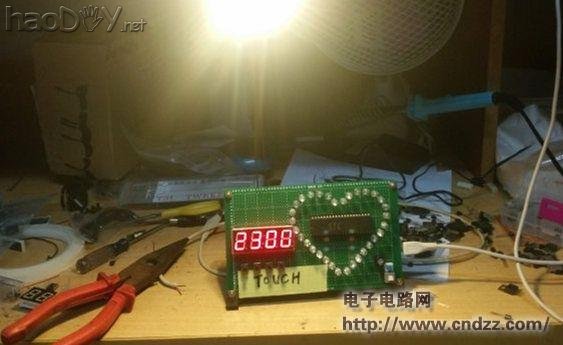

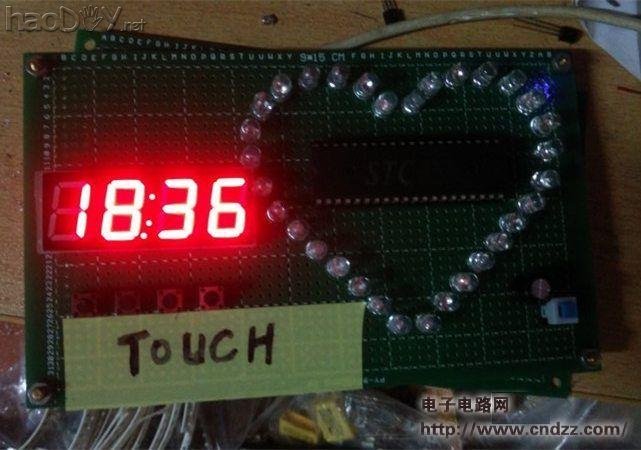

最后的样子 LED用的是十个5050贴片，六个冷光，四个暖光，亮度感觉够了。
好啦，最后上电路图

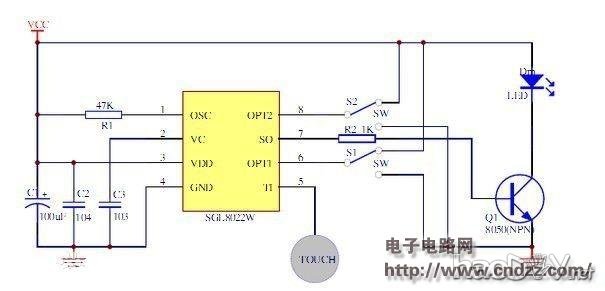

因为我要的是触摸无级调光，所以6接vcc，8接gnd

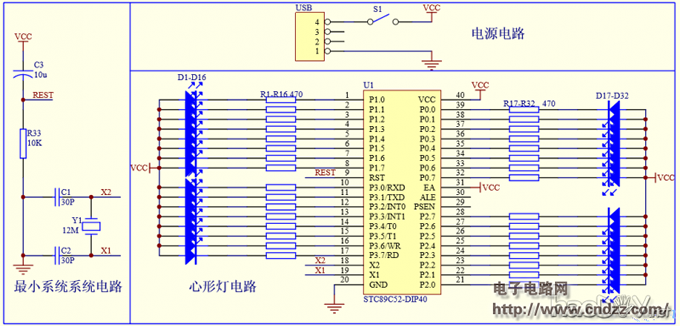

心形流水灯的电路

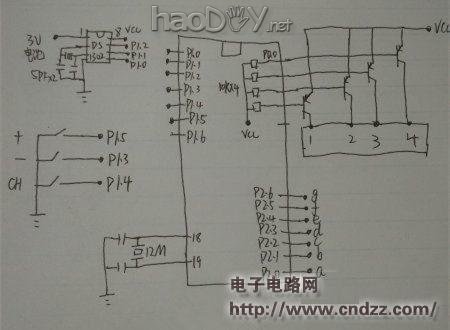

数码管时钟的电路手绘的，有点丑大家见谅 补充：秒闪烁用的是P1.7口，图中没有画出来，另外数码管的限流电阻也没画，不过大家应该都知道怎么加。
|
