1、功能说明
劫频济幅，是指借用FM的能量给AM 3DQ矿机提供电源。这是因为我的接收环境是高层电梯，我住9/24，FM信号很好，靠飘窗处声音比我之前的矿机声都大。我用FM矿机（铜管环形单线圈+1SS86二极管斜率检波）就能收到较好效果，收多个FM台，其中有两个声音较大，用SC-300耳机能够听得非常舒服。由于没有好的AM天线，我仅用阳面纱窗框引出天线作3DQ中波矿机能够收到小声的中央台（640kHz）和一个750kHz左右的本地文艺台，中央台新闻勉强听清。在没有想起好办法架中波天线时，想试一试用FM信号检波后作 3DQ中波矿机的电源。
2、电路图
电路左半部是AM 3DQ矿机，右半部是FM矿机作1SS86二极管检波电源。中间小开关“1”位是使用检波电源，“2”位是普通3DQ矿机。
参数：
右部整流电源：
线圈：单匝d=4mm空调铜管，直径88mm，开口25mm作引出端
可变：镀银2~26P陶瓷座空气可变电容
检波：1SS86
滤波：电感——没有合适电感，用0.5 单股线绕12圈（以前FM机上拆的）
电容——750P陶瓷片凑合的
作电源后，改用10UF电解电容
左部3DQ矿机：
线圈：小磁环多股漆包线50匝+6匝（友谊电子套件）
可变：先用365空气可变，后改用270P有机可变
3、制作说明
FM部分是普通FM矿机，线圈是单匝的铜管。刚做好时音质不好，当时咨询过梁老师。后经常焊接换电感等，由于多次焊接折断引线，后干脆连小电感和无脚电容都拆了，只剩1SS86二极管，依然能听FM台。现在声音和音质都可以（音质比刚装时好多了）。 后因经常改线焊接，电容断了引脚，就不要了，最后干脆连电感也不要了。
AM部分是AM 3DQ矿机是 友谊电子的套件做的，大家都知道的电路。最大特点是比2AP9/1N60检波灵敏度都高。曾经接在楼下围墙的防盗铁丝网的主粗铁丝（估计4mm粗，78~80m长）用600欧话筒头耳机听中央台（640kHz）就像开着FM收音机那样的音质和音量（耳机感受到的）。
需要说明的特别之处：阻抗变换的变压器是自制的铁氧体（无型号和磁导率数据），骨架分层（像高压包那样）
用0.1的漆包线绕的，配600欧话筒头耳机或SC-300耳机音量都不错。唯一没解决的是中波天线。目前用1m 左右单股线接自纱窗铁丝网上。
改“劫频济幅”很简单，把两部分结合，用开关转换有电源和无电源（AM处于类似3DQ加电池的状态）。最主要的变化是3DQ与FM部分结合处加一个1UF~10UF的电解电容（一定要选漏电小的）。
4、效果
我用普通电解电容时效果不好（用mV表量的电压总是0.4V左右，另外切换无电源和这0.4V的FM整流电源时声音变大来判断电路其作用了），用金属胆电容时电压能够达到0.5V左右，效果能明显听出来声音又加大了。后因手头的胆电容体积较大，又换回去了。目前我坐在窗台（飘窗）处经常收听中央台（640kHz）的新闻。
5、疑惑
一：既然单独听FM时声音很大，但整流电源却只有0.4V左右，一直不理解，总觉得可以高到1V左右。还要研究研究如何提高整流后电压。
二：抛开矿机不说，制作中发现：我在飘窗处用DIY68-1（3AD1E,2AP9，再生改e极1匝线圈）也能收到那个FM强台，声音没有用FM矿机清楚（能分辨出是那个台，高音不清晰），调谐到各处一直存在，在中波有台处被覆盖，错开后又出现，中波波段内声音无差异，用超外差厂机多个型号都收不到。初步怀疑是那个1匝线圈和e极斜率检造成的，但那么高的频率怎么可能呢？暂时无法确定。 |
-
-
电路图1
-
-

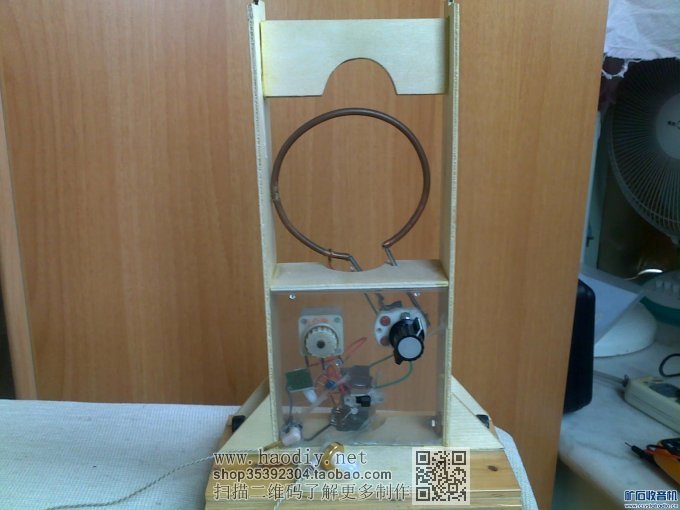

外形
-
-
-
-

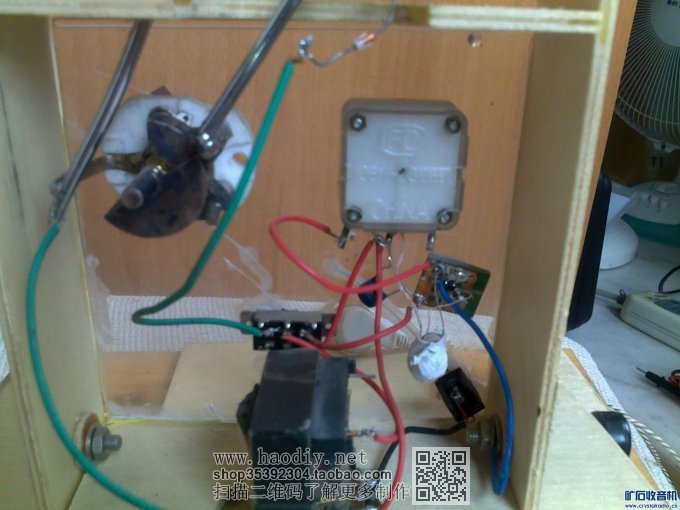

背面元件
-
-

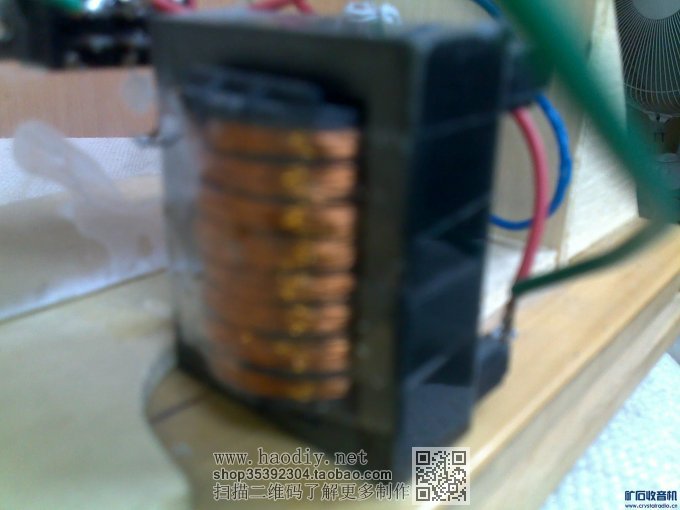

音频变压器
原来用SC2-300耳机时引线较长在1.5m左右, 后来用助听器耳机一个只用耳机引线 就可以得到相同的音量(当然是入耳式).
补图: |
-
-

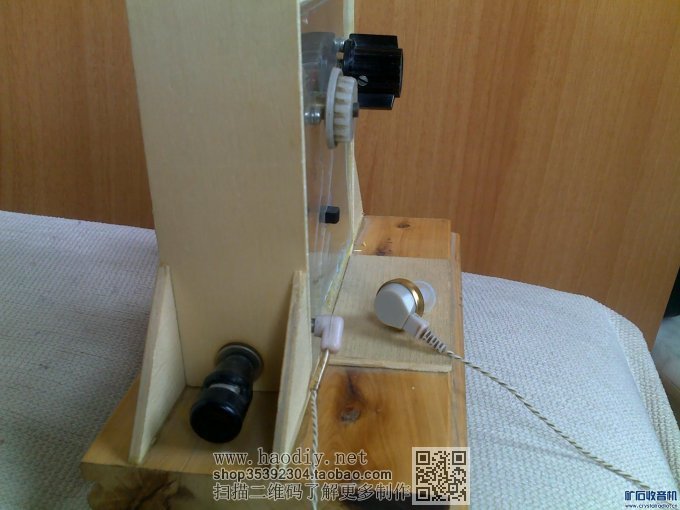

侧面天线引入插座
-
-

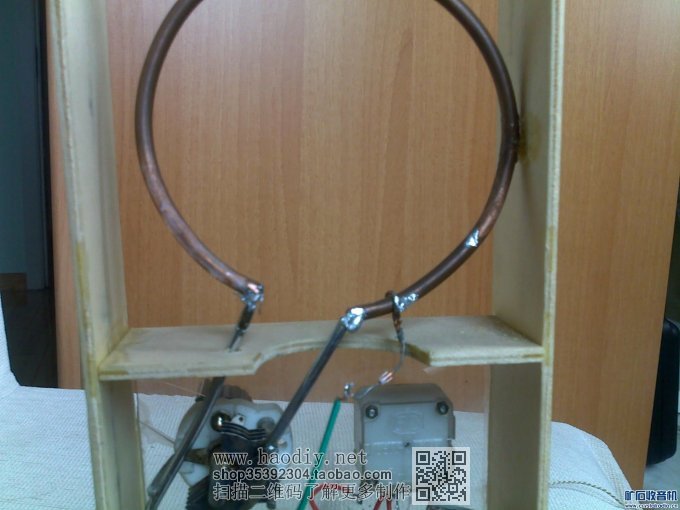

上部FM线圈
矿机架:
用红葡萄酒的木盒里的木片+美工刀+502
高(250+底板厚18) 宽105mm

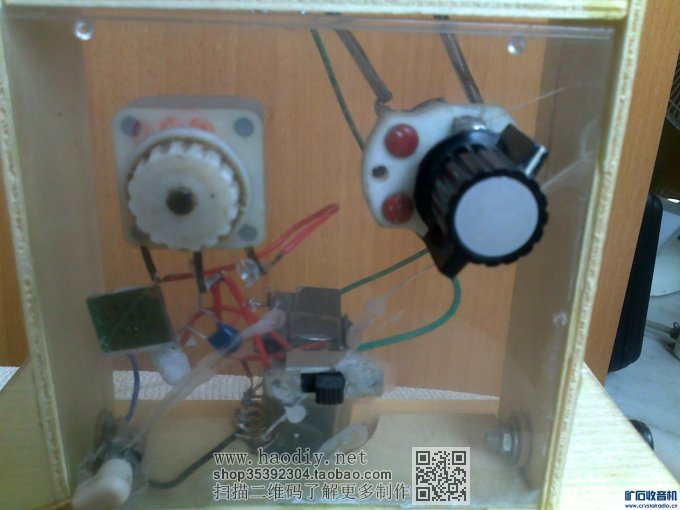

下部调谐转换部分的面板采用老CD盒,透明易脆.
左边是中波天线座(引自纱窗网),左边是中波低线座(没用) |
-
-

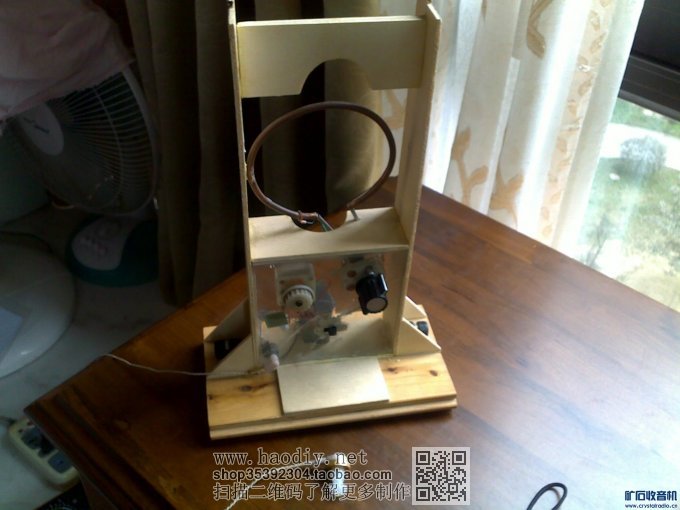

外形2
