单双回路转换矿石收音机

时间:2017-08-18 21:23来源:www.crystalradio.cn 作者:dingqisheng 点击: 次
单双回路转换矿石收音机 ,矿石收音机论坛
 最近制作了一部单双回路转换的矿机，用1毫米漆包线直接缠在长磁棒上做线圈，两个二极管并联检波，可以清晰接收到70公里外的河南两个电台，接收本地台声音震耳，电流达三百多微安。

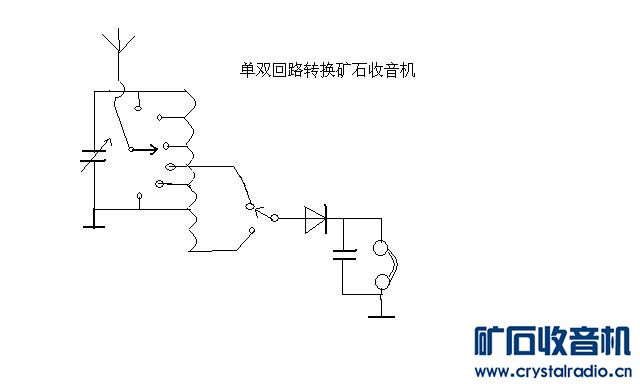

  电路图：
单双回路转换矿石收音机

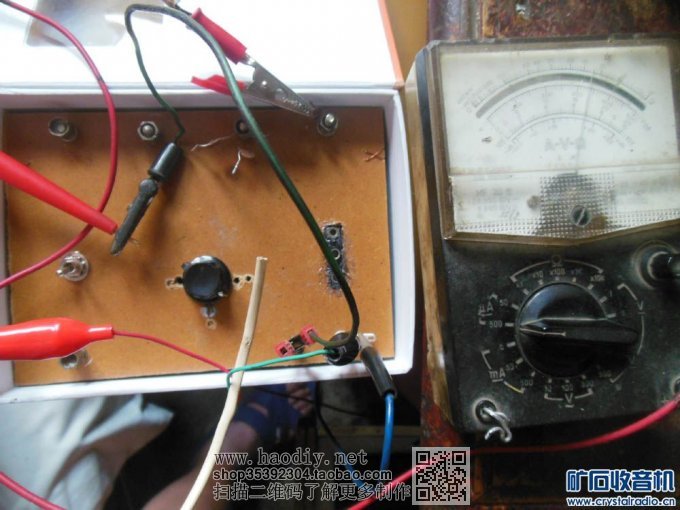

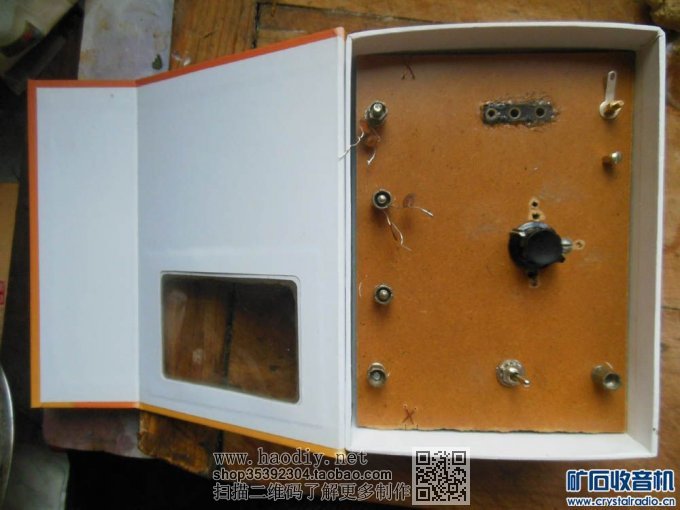

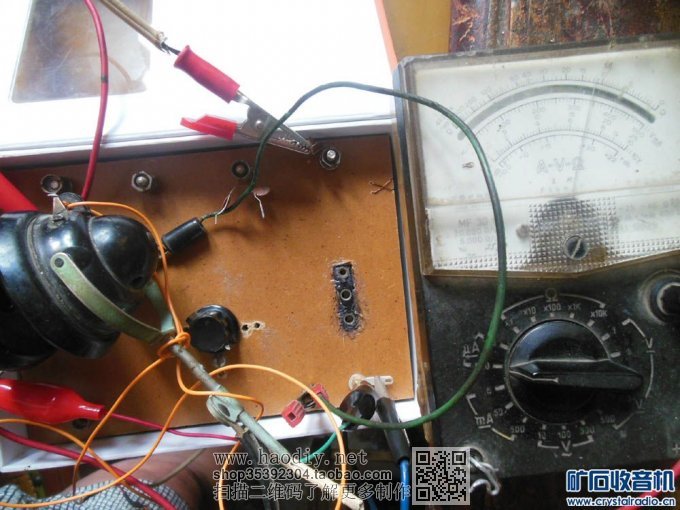

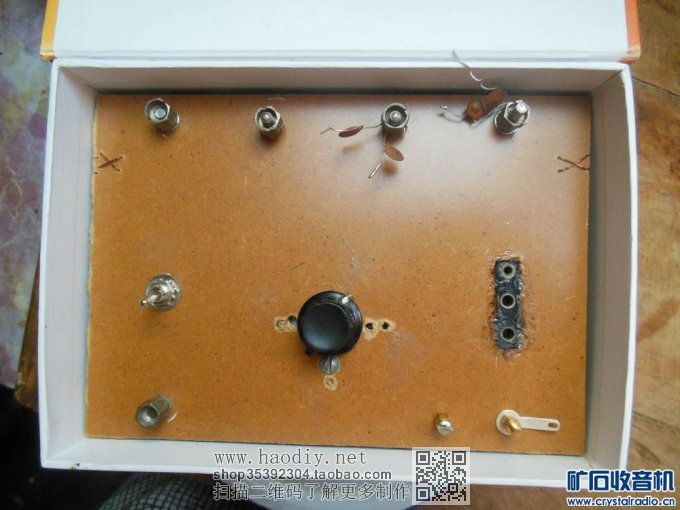

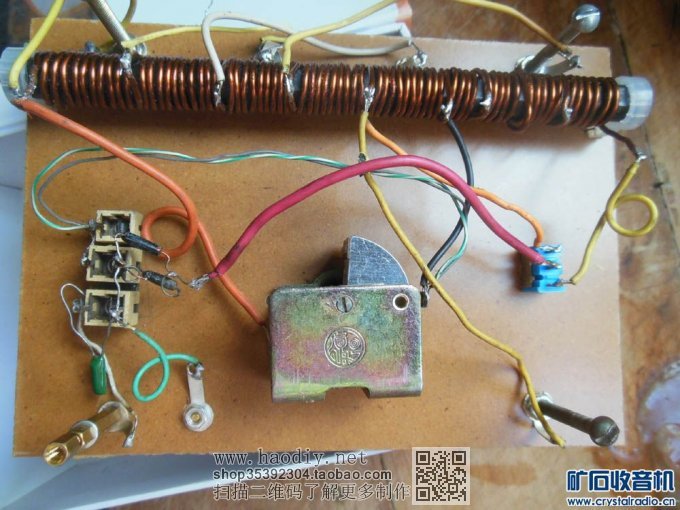

  实物图：单双回路转换矿石收音机单双回路转换矿石收音机单双回路转换矿石收音机单双回路转换矿石收音机单双回路转换矿石收音机单双回路转换矿石收音机单双回路转换矿石收音机单双回路转换矿石收音机

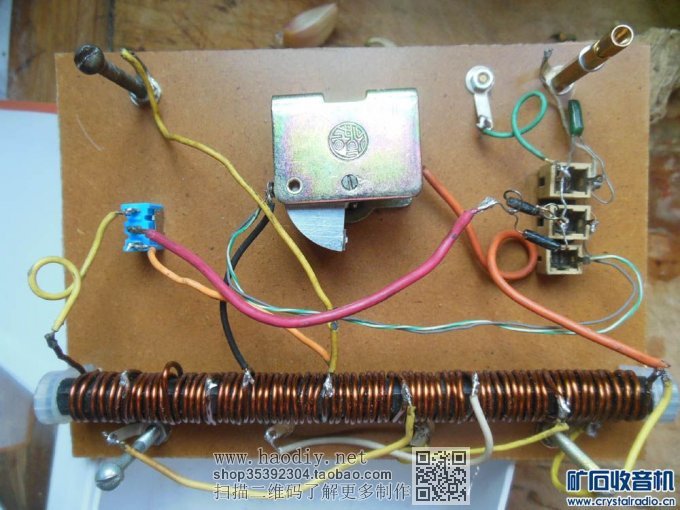

  调谐线圈50圈，10圈处接检波，双回路线圈20圈，总共70圈。调谐线圈每10圈抽一个头供天线选择。实物图中四个定位立柱兼做天线端子。
