【参赛】亚超外差来复式单管机

时间:2017-08-10 11:00来源:www.crystalradio.cn 作者:Julie 点击: 次
【参赛】亚超外差来复式单管机 ,矿石收音机论坛
参照隔壁论坛qsong先生《来复再生式单管外差机》线路、论坛公仆先生的《中频再生》思想和经典的单管来复再生机线路，凑合出这个变频（本振，混频）+ 中频再生 + 音频来复单管机线路，因为不是完整的中放，暂时称为亚超外差式吧。该机用800欧的耳塞听音，也可用3300欧（直流电阻约220欧）的号筒喇叭放音。用一节3.6v锂电供电，整机耗电约1mA，不另设电源开关，用一个双声道插座配单声道插头代替。附上线路和试验样机制作图。有请各位老师怀旧指导。谢谢！

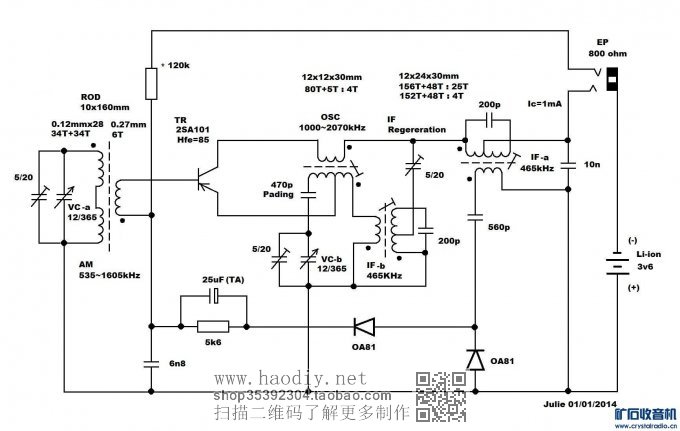

1. 电原理图

【参赛】亚超外差来复式单管机

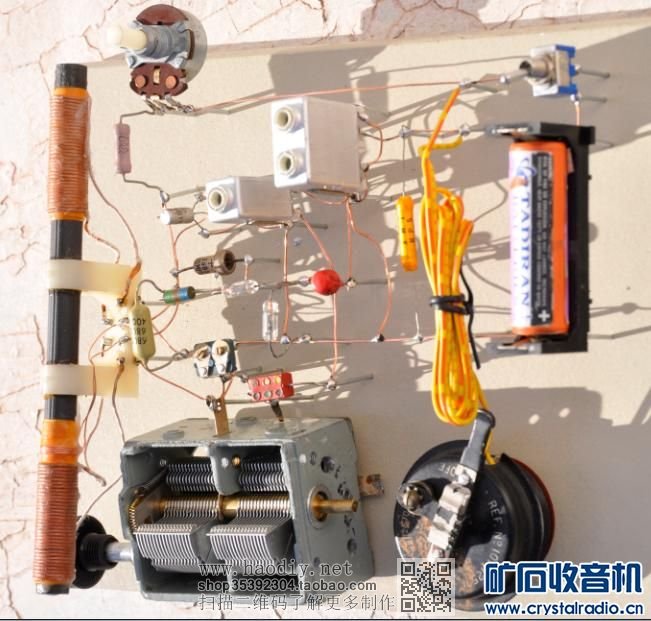

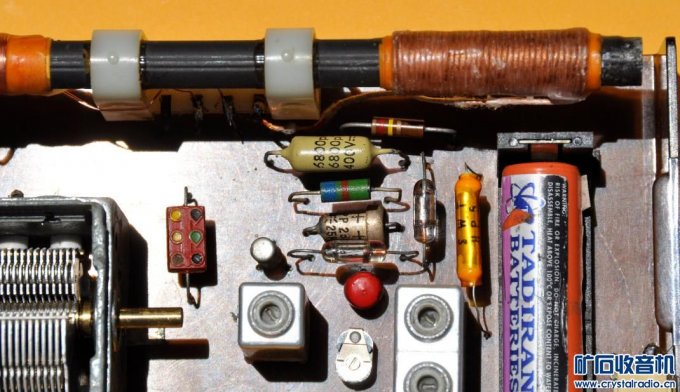

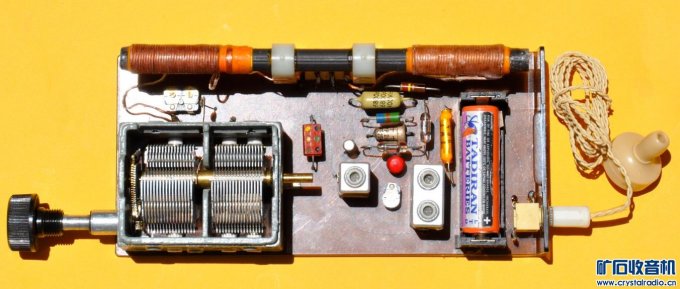

2. 正面元器件图

【参赛】亚超外差来复式单管机

【参赛】亚超外差来复式单管机

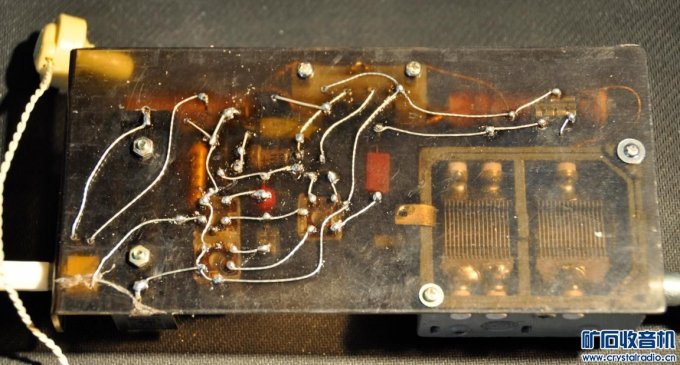

3. 反面接线图

【参赛】亚超外差来复式单管机

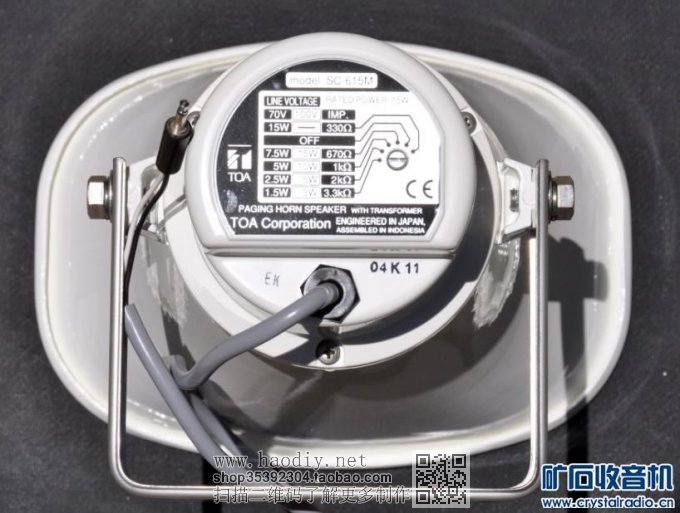

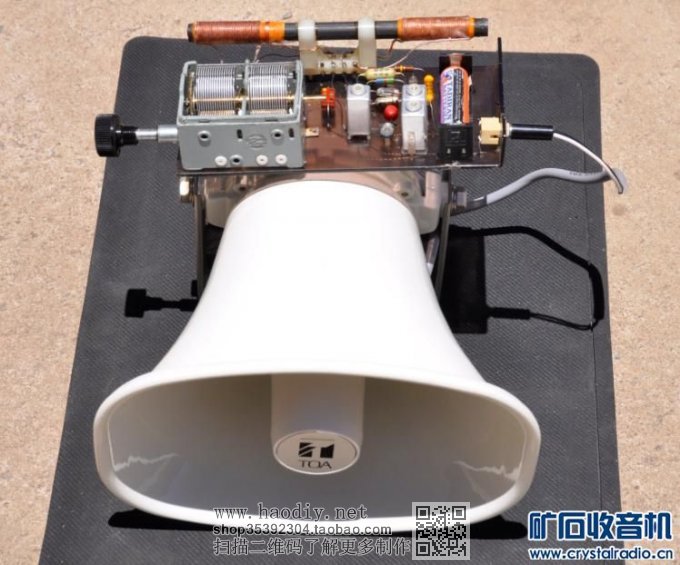

4. 驱动号筒喇叭

【参赛】亚超外差来复式单管机


下载附件

2014-1-4 17:48 上传




【参赛】亚超外差来复式单管机

制作过程：

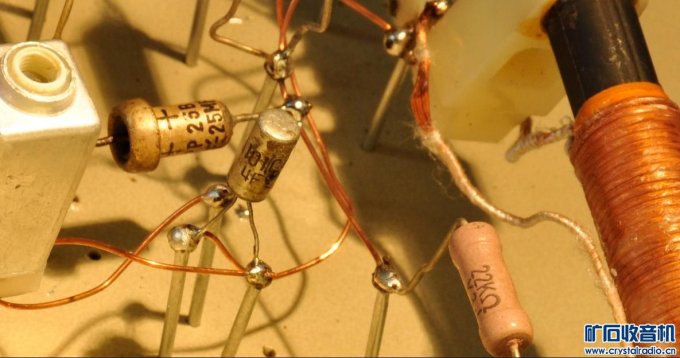

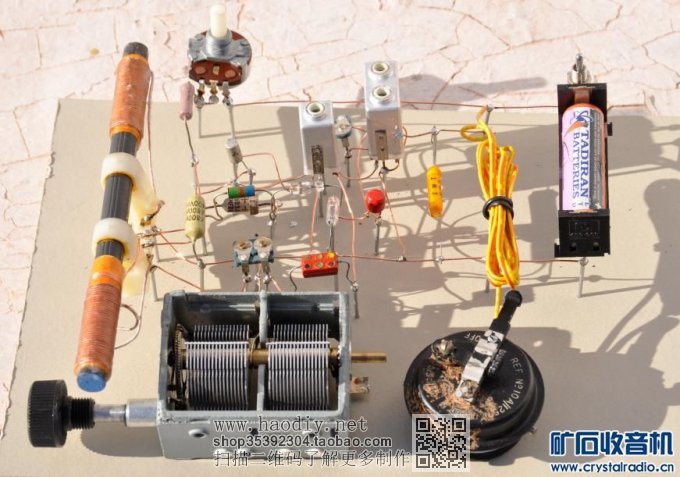

拿一块木板、一些铁钉和铜线先搭个实验板，按照电路图在上面焊接所有的元器件，加减改换调非常方便。

【参赛】亚超外差来复式单管机

【参赛】亚超外差来复式单管机

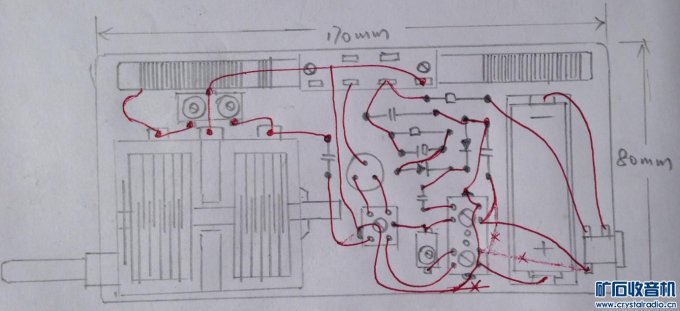

折腾调试成功后，用一块茶色有机塑料片做底板，因为所用的元器件数量不多，先用手工画个元件和走线草图：

【参赛】亚超外差来复式单管机

然后用电钻叽里咕噜乱钻一通，将所有的元件搬过去装上（该过程我没照相，无图片），复查线路焊接无误后通电，再稍微进行统调，主要是修正一下再生量。

感谢szlz61老师的加分！
2SA101:

【参赛】亚超外差来复式单管机
