我的矿石机

时间:2017-08-20 20:21来源:www.crystalradio.cn 作者:老勐 点击:
我的矿石机 ,矿石收音机论坛
作为一个多年的无线电爱好者,既然加入成为了矿坛的一员,手里连个矿机也没有感觉真有点说不过去,于是利用自己留存的老元件制作了一台作为纪念。

目前完工后试听只有一点交流声,没收到电台,感觉可能是谐振频率范围不太对,另外没有天地线也是主要原因。那么此机就既是过去一年的总结,也是新的一年的起点了。

发几幅图请坛友观赏。
爱好者, 无线电, 谐振, 制作





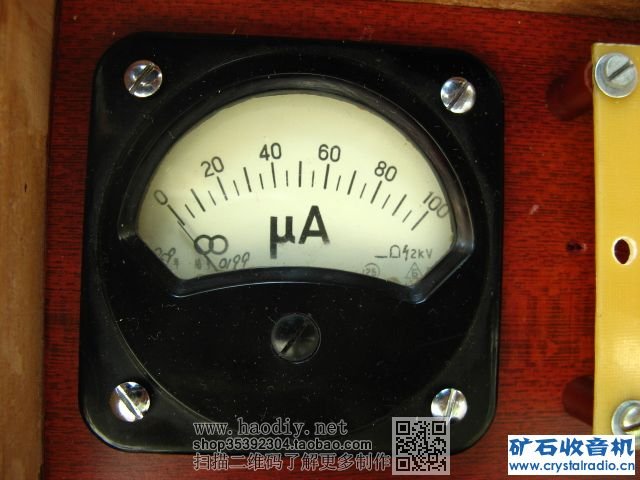

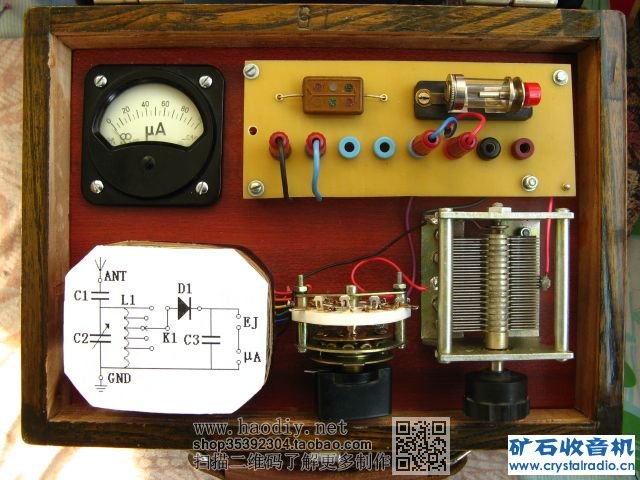

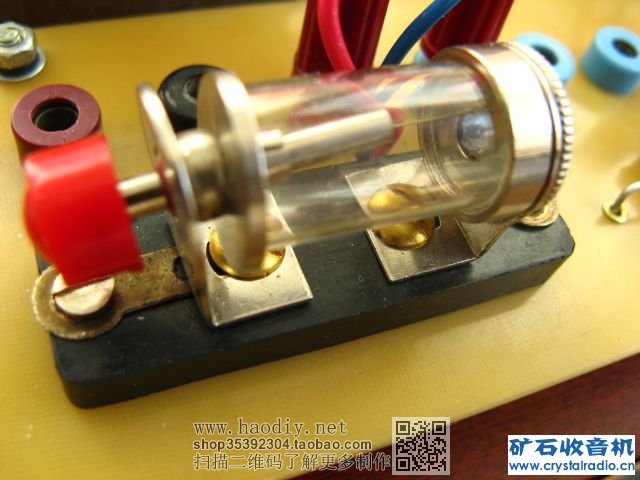

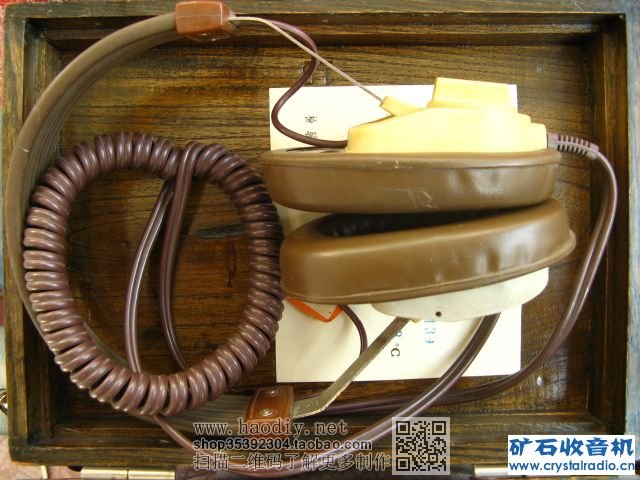

我的矿石机





我的矿石机





我的矿石机





我的矿石机





我的矿石机





我的矿石机





我的矿石机





我的矿石机





我的矿石机





我的矿石机





我的矿石机

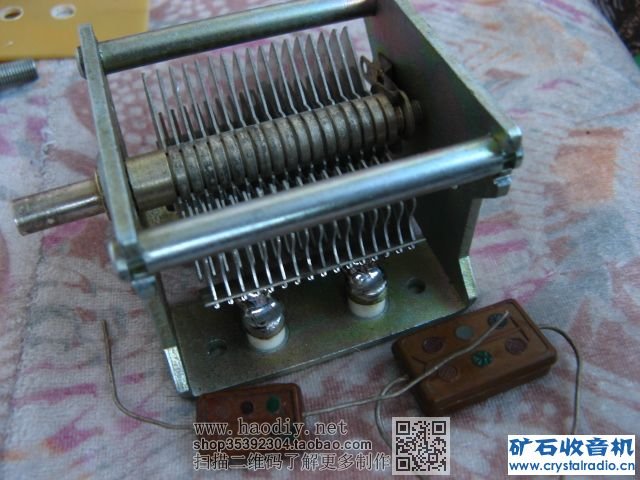

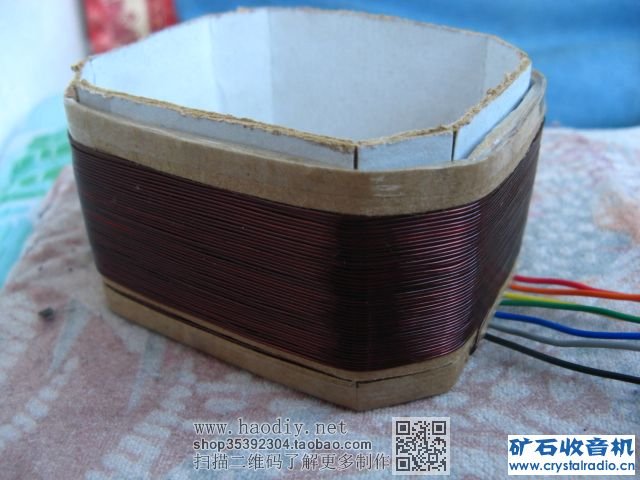

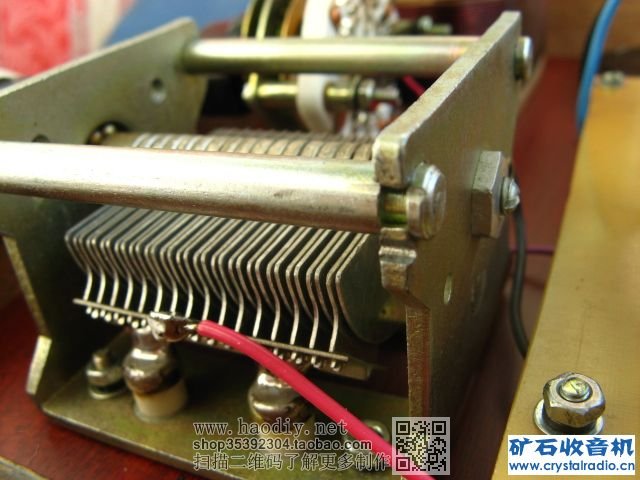

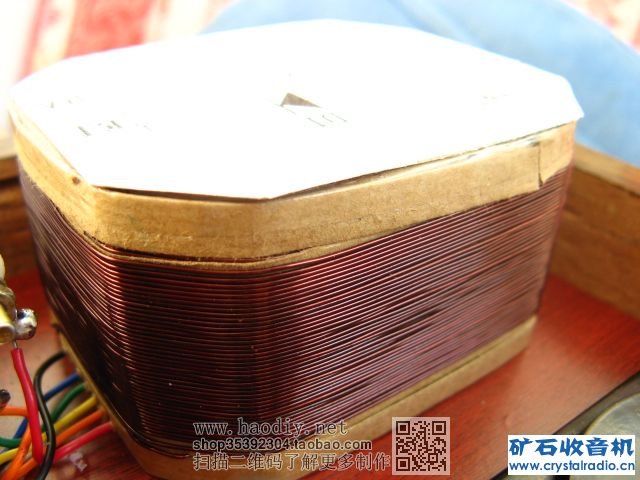

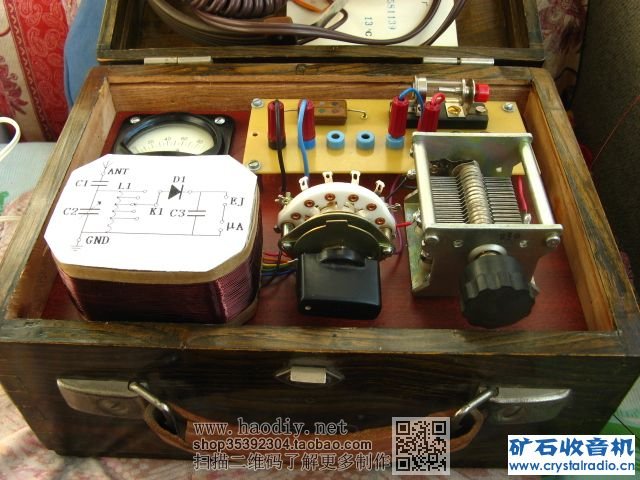

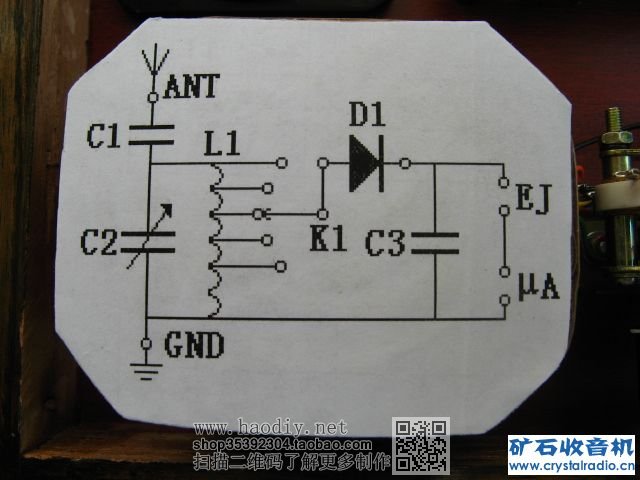

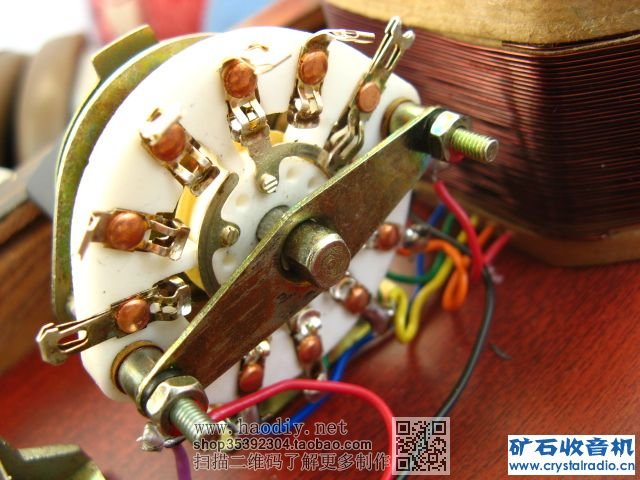

单联是230P的,因为容量较小所以线圈圈数有所增加,共计93圈;分两层密绕,从43圈时每10圈一个抽头,以方便谐振频率范围的调节。

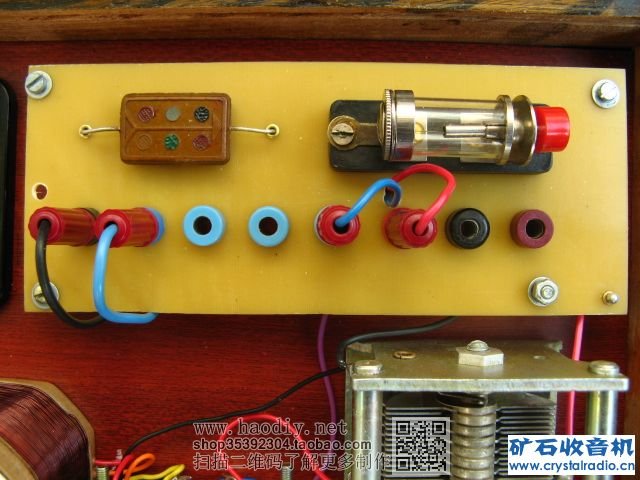

此云母电容还真是精心选择的,在矿机中用了两个。另一个是天线耦合电容,装在接线板的背面。

[ 本帖最后由 老勐 于 2011-1-1 10:04 编辑 ]
