矿机是古老的接收机，继广泛使用3DQ捡波后，总在追求充实矿机的内涵，现在仿造一台MAK1939老师介绍的“直接变频接收机”，该机经试验灵敏度极高，选择性很好，作为矿机实验介绍给大家玩玩。

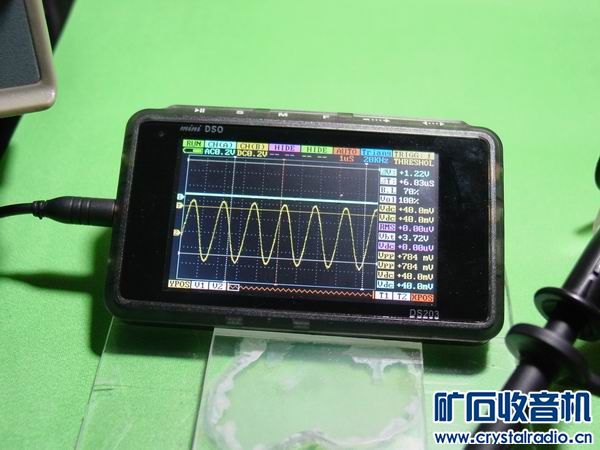

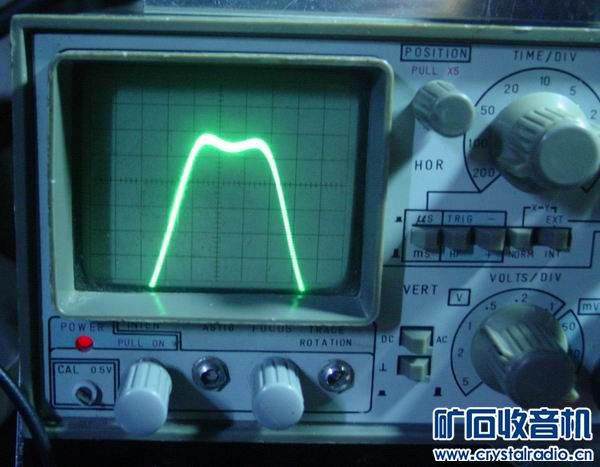

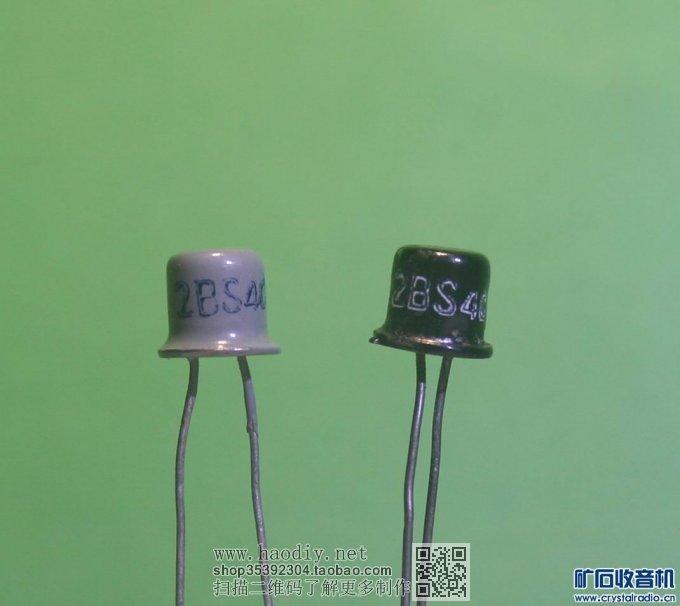

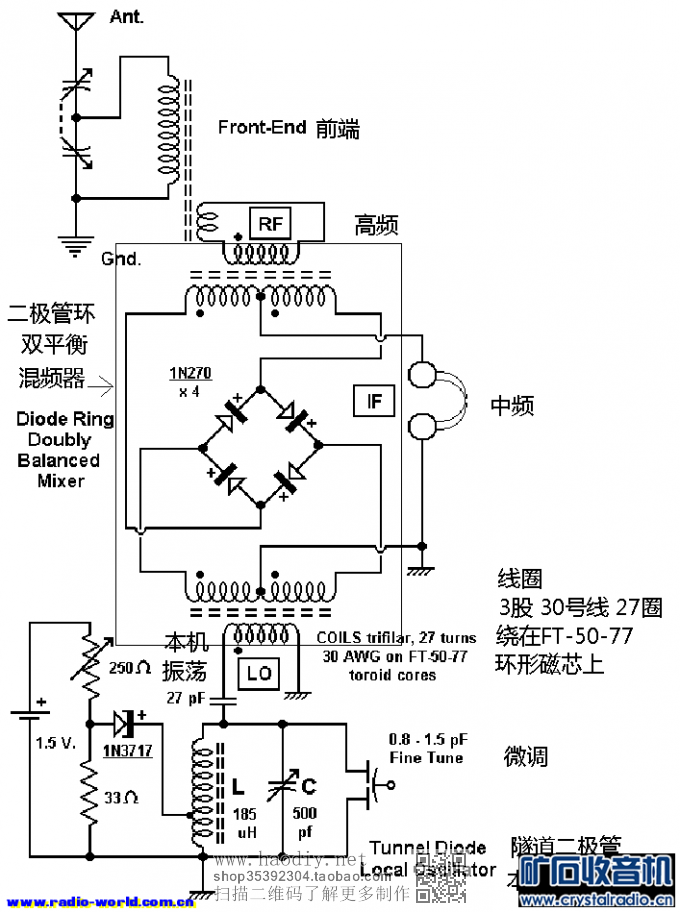

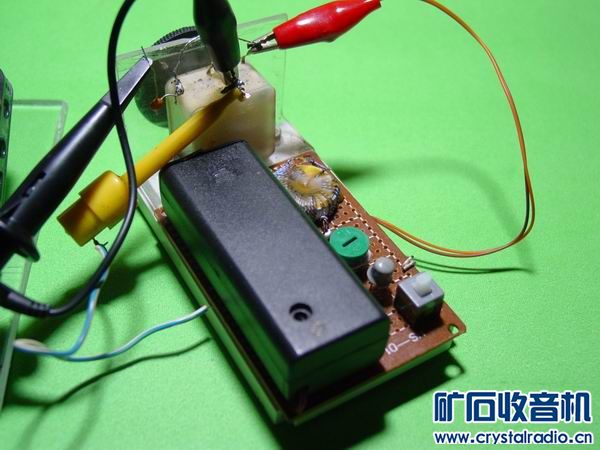

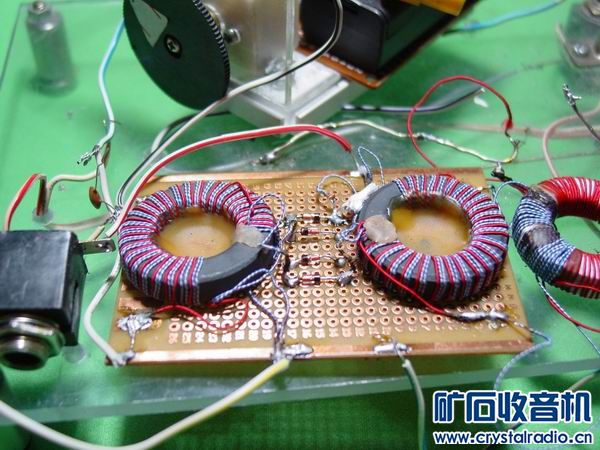

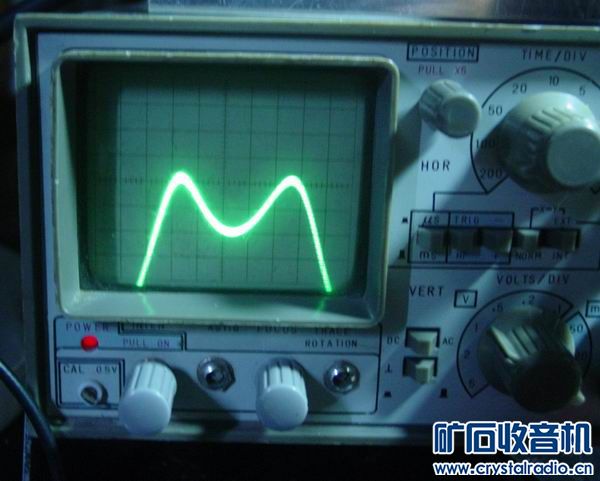

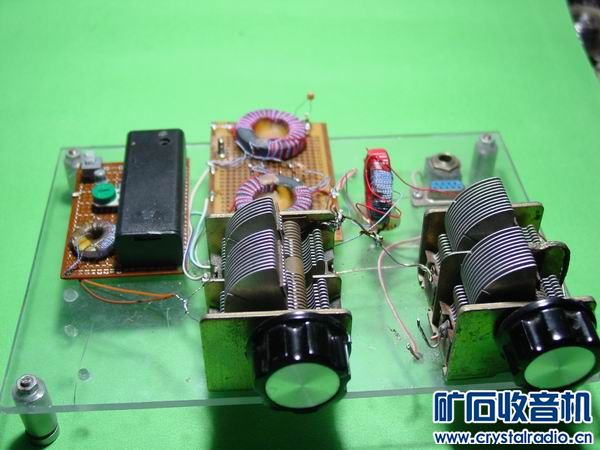

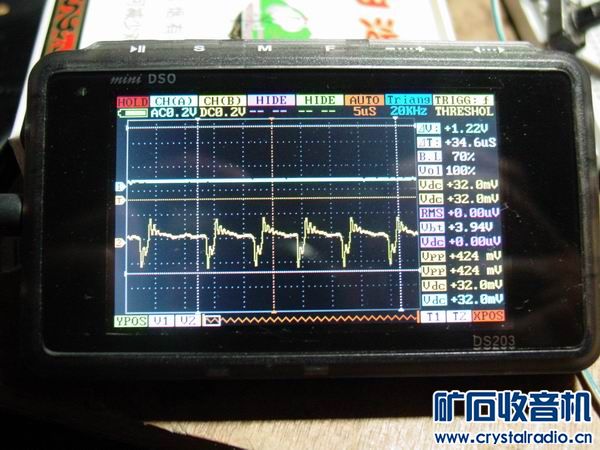

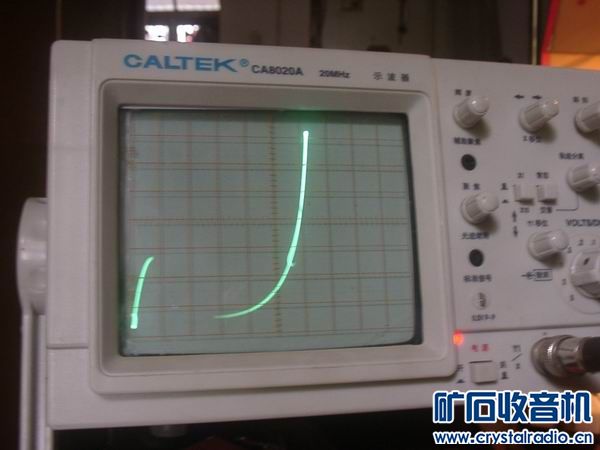

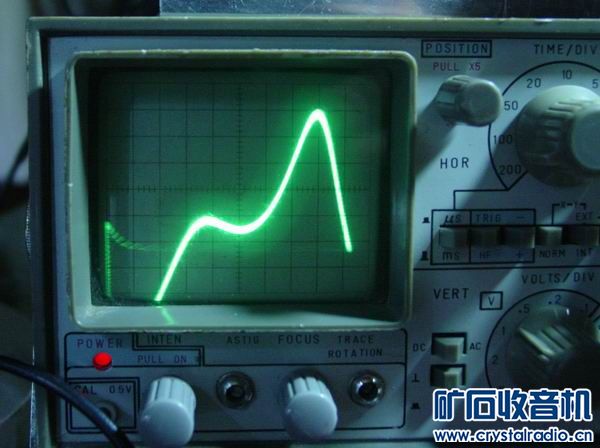

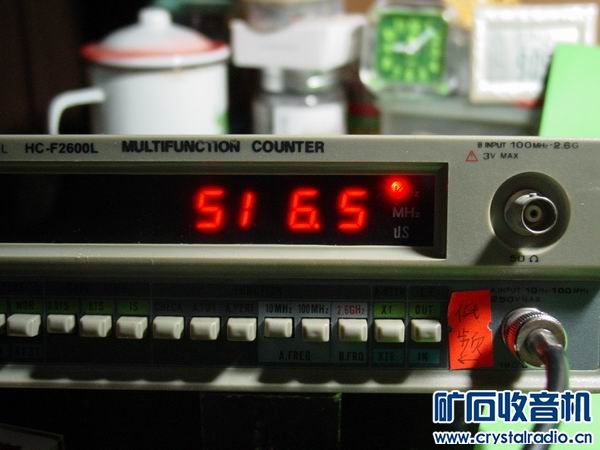

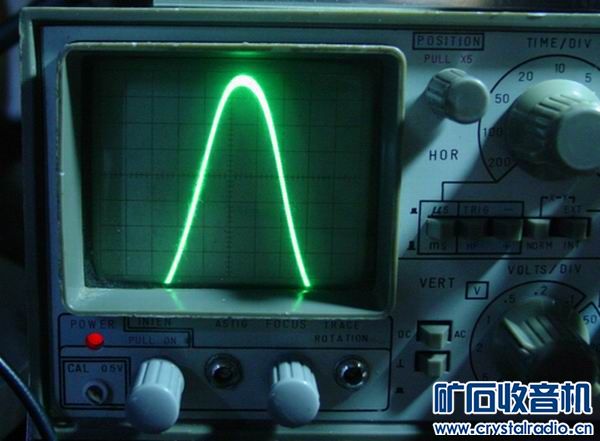

一，整机线路图（引用MAK1939老师的）  二，隧道二极管本振 隧道二极管采用国产的2BS4C，线圈用友谊电子30mm磁环，0.04x60股线绕60T，离接地端6T抽一个头，电感量190μΗ，可变电容470PF，组件，振荡波形见图。      三，混频部分 RF、LO两个线圈用三支0.04X60线并绕在30mm磁环上，注意同名端，混频管用1N34或其他。组件见图。  ，天调部分 线圈用0.07x60线在30mm磁环上绕65T，电感量25量250μΗ。可变电容365PFX2。  整机连好便可试机，接上天地线，打开本振电源，转动可变，听到一个再生啸叫时转动天调可变至声音最大，再微调一下本振便可，一个啸叫便是一个台，灵敏度高，但音质差，作为收台多试验，可能永远处在不能成为产品的“概念”机中！ 隧道二极管的负阻特性大家都知道，要让它成功的起振要找它的工作点，还有个窍门是要接到线圈某个抽头上，近热端成方波，近冷端成正弦波。
