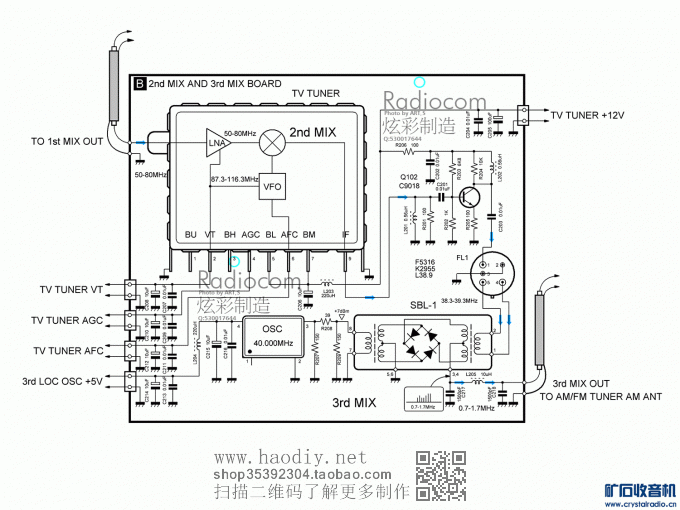

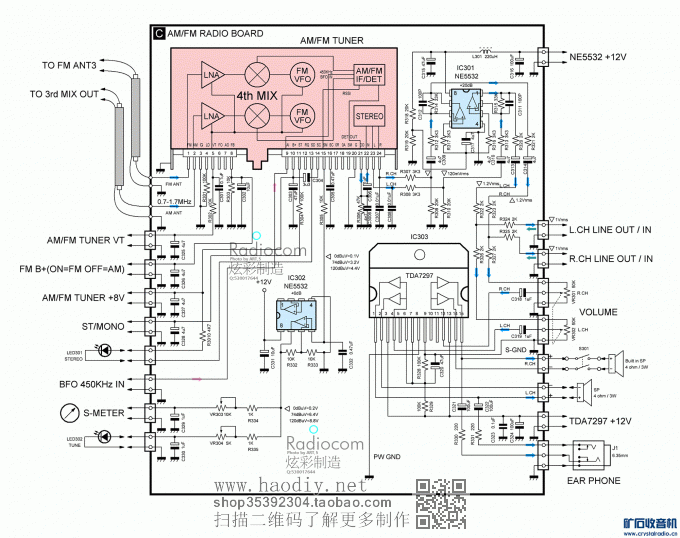

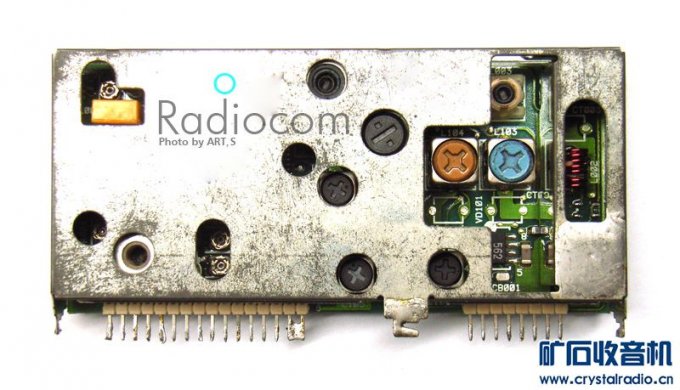

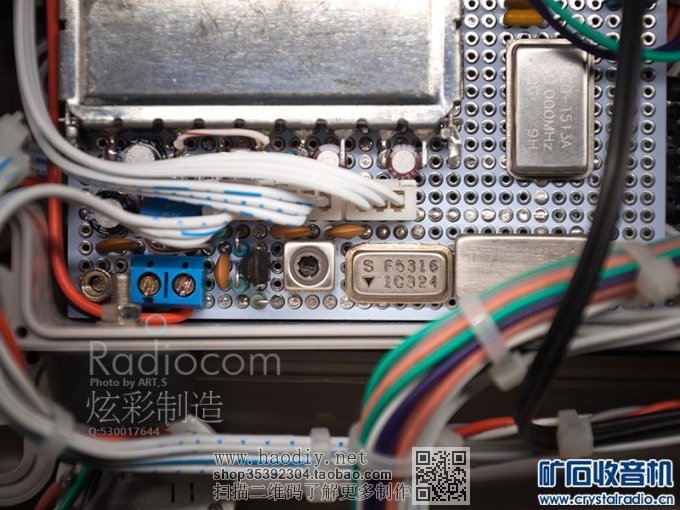

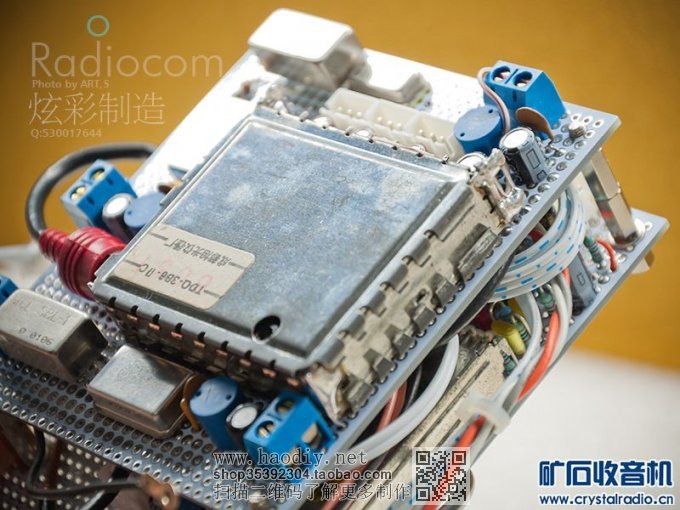

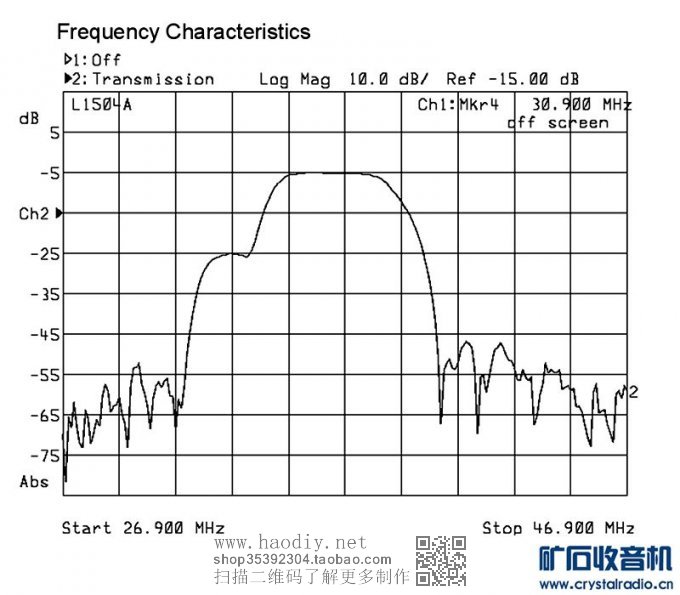

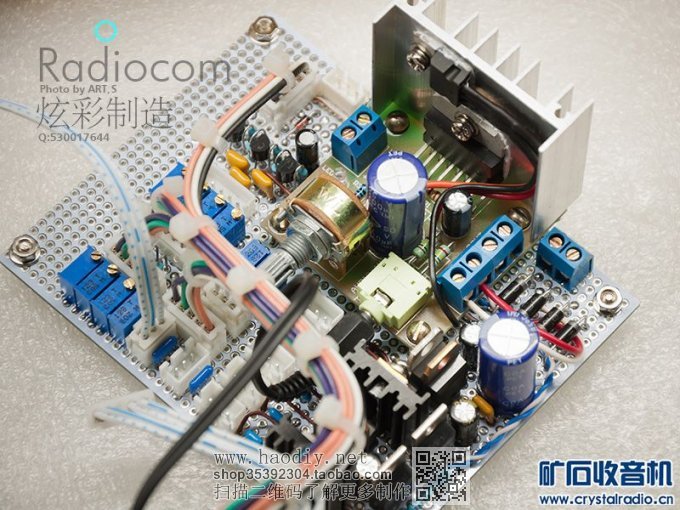

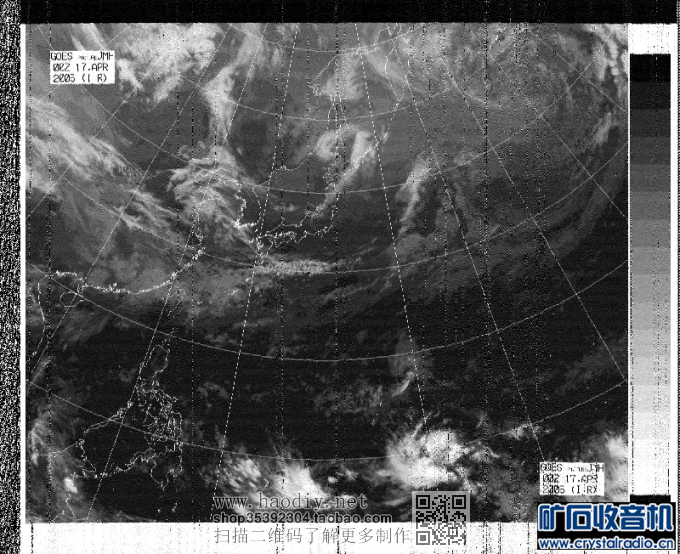

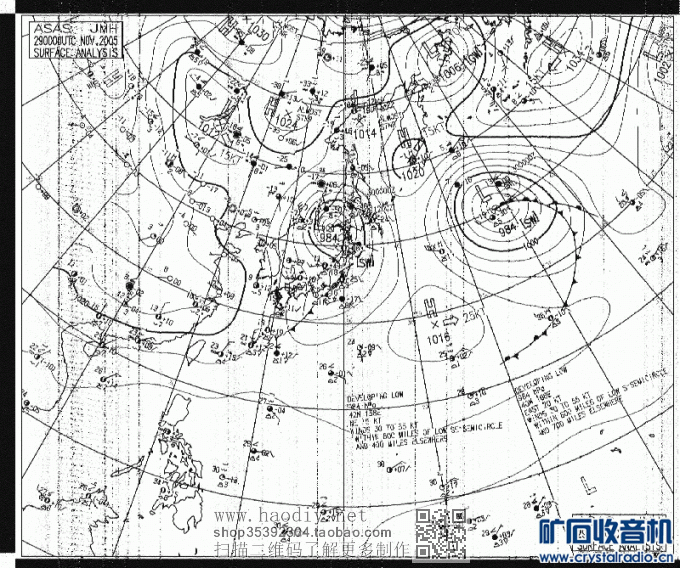

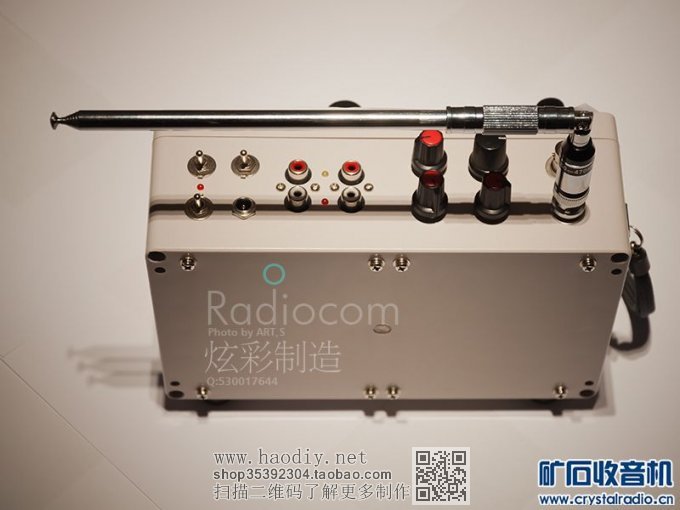

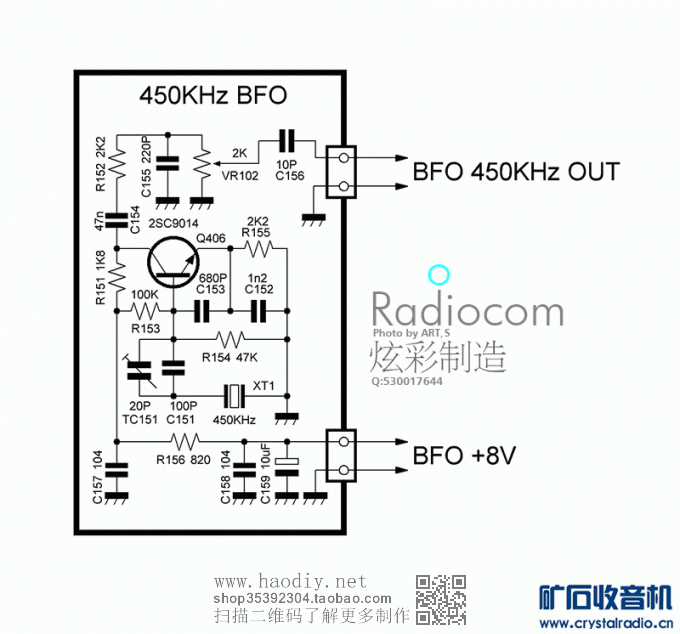

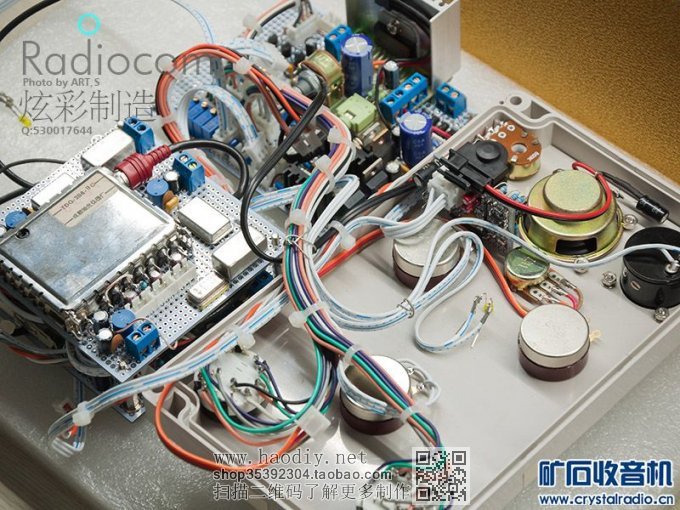

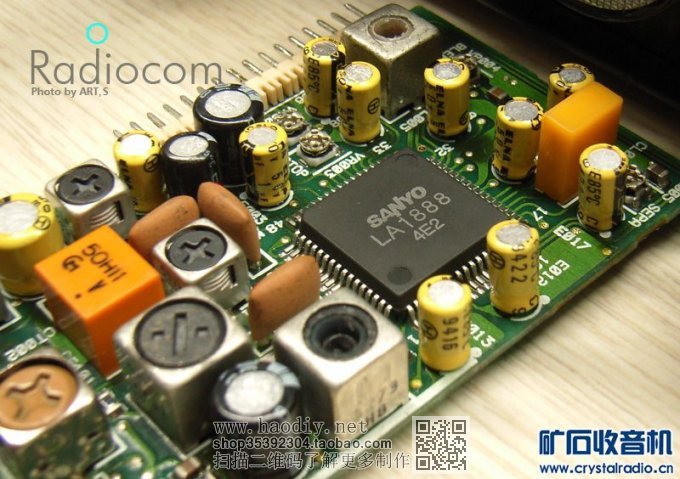

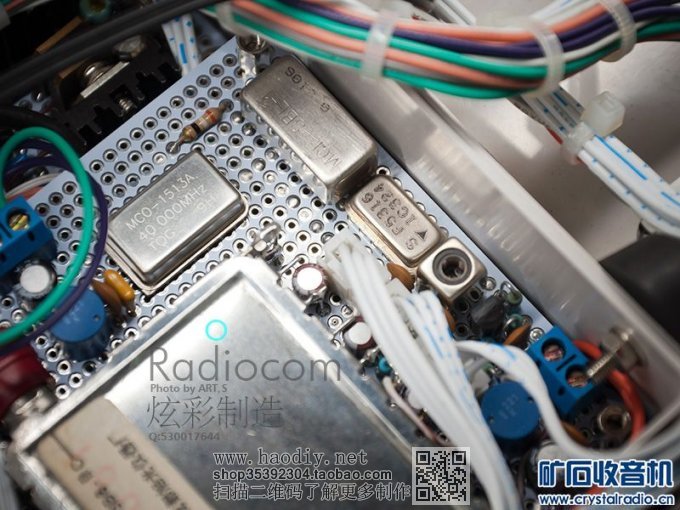

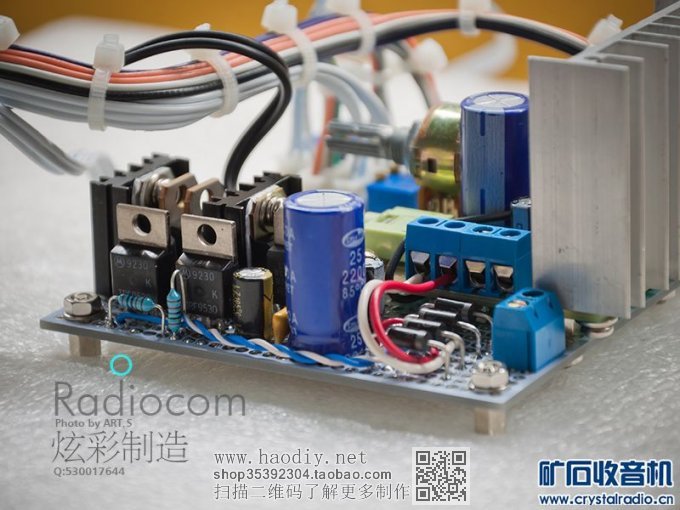

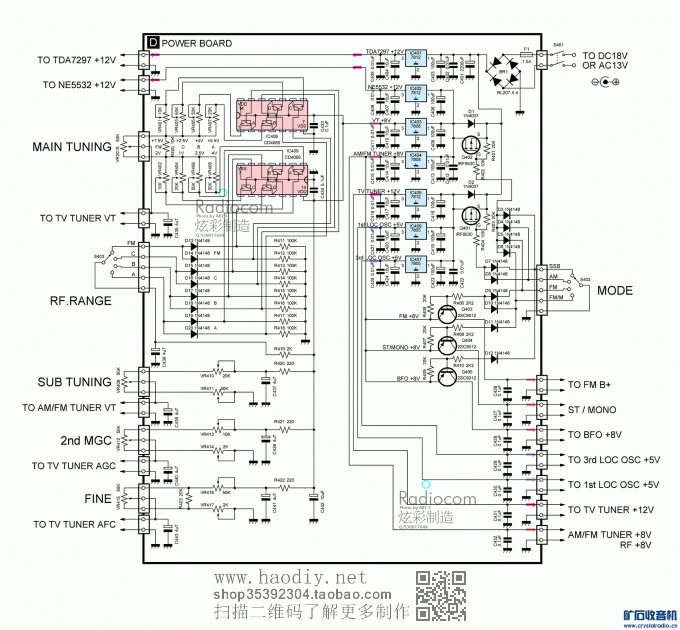

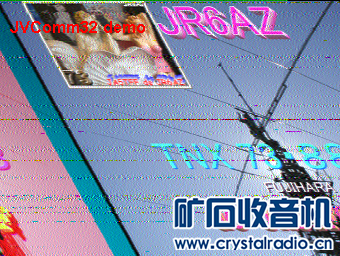

50-80MHz一中频基带信号，在电视高频头中选频放大、二次变频，声表面滤波输出38.3-39.3MHz带宽1MHz的二中频信号，再次送入SBL-1二极管平衡混频器，与40MHz本振混频输出0.7-1.7MHz三中频信号，至此0-30MHz的短波信号已经分段转换成，车机高频头能接收到的0.7-1.7MHz中波信号。  后续电路是大家熟悉的一套完整的中波收音机电路，450KHz在这里统称为第四次变频，BFO信号从450KHz滤波器注入，检波输出的音频信号，流入NE5532提升20dB电平后兵分两路，一路LINE OUT输出，一路送入音频功放推动扬声器和耳机。  这套四次变频接收机方案的表现究竟如何呢？还是先听听录音吧，手机录制略有失真，实际收听效果可用“震撼”二字来形容。 四次变频短波接收机 2015-02-07 18-33-29 短波49公尺国际米段扫描 四次变频短波接收机 2015-02-07 18-36-24 短波41公尺国际米段扫描 四次变频短波接收机 2015-02-07 18-40-30 短波31公尺国际米段扫描 下图是电源、调谐、波段转换、功能切换电路的汇总，画在一起思路更清晰。  四、聊聊单边带 细心的朋友会发现Frontend电路图中有一个叫做“BFO”的电路，那位说对了“BFO”是拍频振荡器的意思，单边带接收的重要单元。  什么是单边带呢？单边带英文缩写SSB，全称 single sideband，在无线信号传输或发射过程中只保留了调幅波的上边带（USB）或下边带（LSB）频谱称为单边带信号。国际协议规定，短波通信必须使用单边带调幅方式（SSB），只有短波广播节目可以使用双边带调幅方式即AM广播。因此，国内外使用的短波电台都是单边带电台。 单边带信号在发射前，已将调幅波中的载波和一半的边带频谱去除以节约频带和发射功率，AM检波方式不能解调单边带。正确的做法是在检波前先还原一个载波频率，与SSB信号同时送入检波电路混频，才能解调出音频信号。 本机使用最经济的载波还原方式，直接从450KHz中频滤波器输入端注入拍频信号，且BFO输出幅度可调，信号强则调强，信号弱则调弱，这样就不会影响AGC电路，也不会降低机器的灵敏度。收到SSB信号后，适当调整BFO的幅度使检出的声音刚好不失真，FINE旋钮微调接收频率能让语音清晰可懂。 继续听录音，感受一下单边带的魅力，听听火腿们在聊什么？好就点个赞吧！ 四次变频短波接收机 2015-02-10 18-10-28 SSB单边带HAM呼叫 四次变频短波接收机 2015-02-07 18-01-55 SSB单边带HAM通联（中国） 四次变频短波接收机 2015-02-07 18-11-50 SSB单边带HAM通联（日本） 四次变频短波接收机 2015-02-12 17-17-37 SSB单边带通联与SSTV慢扫描电视 四次变频短波接收机 2015-02-08 18-24-34 CW等福报 四次变频短波接收机 2015-02-07 18-15-30 CW等福报CQ CQ CQ 四次变频短波接收机 2015-02-11 18-39-02 HF-FAX短波气象传真 四次变频短波接收机 2015-02-12 17-41-41 RTTY无线电传 单边带通信内容多样，不仅仅局限在语音和电报通信，还有好多有趣的信号，需要借助电脑软件才能还原。下图是2005年用ICOM IC-M700TY接收录制的日本JHM发布的HF-FAX气象传真图片，使用Mscan Meteo Pro软件。    下面这几张图是2005年用ICOM IC-M700TY接收录制的，日本火腿传输的SSTV慢扫描电视图像，使用Jvcomm32软件。     五、精心制作 经过一个多月的纸上谈兵，反复推敲了这款电路的可行性，该付诸实践了，精心制作，细节决定成败! 主要零部件： 1、电视高频头，在这里没有特殊要求，任何一款只要L段好用，有一定增益的就可以，因为他只接收50-80MHz的信号，H段和U段不用。我选的是以前做FM宽频机时的增补频道高频头TDQ-3B6，基于TDA5736方案，灵敏度高，有23dB增益。  2、车机高频头，也无特殊要求，随便一款电调中波头（电调中波收音机板）都可以，这里用的是阿尔派车机高频头，基于LA1888方案，功能多音质好噪音低，还有约55dB的AGC控制范围，接收短波还真需要强大的动态控制，这样短波电台听起来个个都像本地台。   3、二极管平衡混频器，他算是本机的关键部件了，选用了一款MCL的SBL-1型混频器，带宽0.5-500MHz，这东西可真TMD贵，有兴趣的朋友不妨自制，甚至改用NE602替换，不过NE602恐怕噪音和动态指标不敌二极管混频器哦。  4、有源晶振，是个好东西，通电后直接输出方波振荡信号，强度达到120dBuV（+13dBm）以上，能完美驱动LO电平在+7dBm的二极管平衡混频器，我把有源晶振用做本机振荡不知算不算首创呢，查了很多资料好像没人这么做，估计是怕谐波干扰吧。 5、声表面滤波器，很让人头疼的器件，在制作FM宽频机的帖子里提到过，那时可以省略，在这里必须要用，因它决定着三次变频的镜像抑制比。本机需要38.3-39.3MHz带宽1MHz的声表面，市面上根本找不到，无奈的情况下找到一只标称频率38.9MHz的电视声表面（F5316、K2955、L38.9），仔细研读它的幅频特性曲线，发现39.3MHz已经处在曲线的下降边沿上，有-10dB的衰，好在40.7-41.7MHz以上的镜像频率有-45dB的衰减，可以解决镜像抑制问题，算是打了个擦边球吧。对于39.3MHz的-10dB衰减，后级的AGC增益控制可以弥补，实际收听并没什么影响。   6、电位器，这里重点指用在主、副调谐的两只电位器，质量要好，滑片稍有接触不良，调谐频率便跟着抖动，我就图便宜选了一款杂牌的RV24YN型电位器，外观做工挺漂亮，但偶尔会出现抖动，先凑合用着，等淘到TOCOS的再替换之。  7、机箱，选用200*120*75mm防水盒一枚，天下防水盒本来是一家，但国产的要缩水2mm，他可不是为了什么吉祥数字，就为了注塑时省那么点儿工程塑料。  组装单元板： 按电路功能划分，把元件装在不同的单元板上各自为营，先易后难，从直流到音频、最后到高频板的顺序逐一完成焊接，这样能够保持思路清晰，焊一块调一块随时可以发现纠正问题。 电源是基础，用料扎实。音频功放也安排在电源板上，靠近电源滤波电容，最大程度的退耦合，有助于提升音质防止自激。   功放采用TDA7297方案，BTL桥接，功率强劲，把直径40mm的小喇叭推得震天响。功放的耳机输出接成OTL形式，那么问题来了，带上耳机一听，本底噪音太大，超乎我的想象，怎么办？方案都定了，板子也焊好了没法儿改了，对着机器相了半天面，发现耳机插座那儿还有点儿空间，又经过半天的折腾，一个堪称世界上最小的独立耳放横空出世! (责任编辑：admin) |
