DIY人生第一支 猪肉 T12恒温烙铁

时间:2017-07-08 11:12来源:数码之家 作者:zhkrid 点击:
从来到数码之家起,经常能看到坛友各种秀T12恒温烙铁又好用又小巧,心里一直痒痒的,前段时间朋友本本换下的“华硕”电源也很适合改成T12电源,终于在上星期天下手了一套零件,昨天收到就“加班”组装起来了。拆 “台达”代工 “华硕”笔记本电源 型号CS-ADP-
从来到数码之家起,经常能看到坛友各种秀T12恒温烙铁又好用又小巧,心里一直痒痒的,前段时间朋友本本换下的“华硕”电源也很适合改成T12电源,终于在上星期天下手了一套零件,昨天收到就“加班”组装起来了。

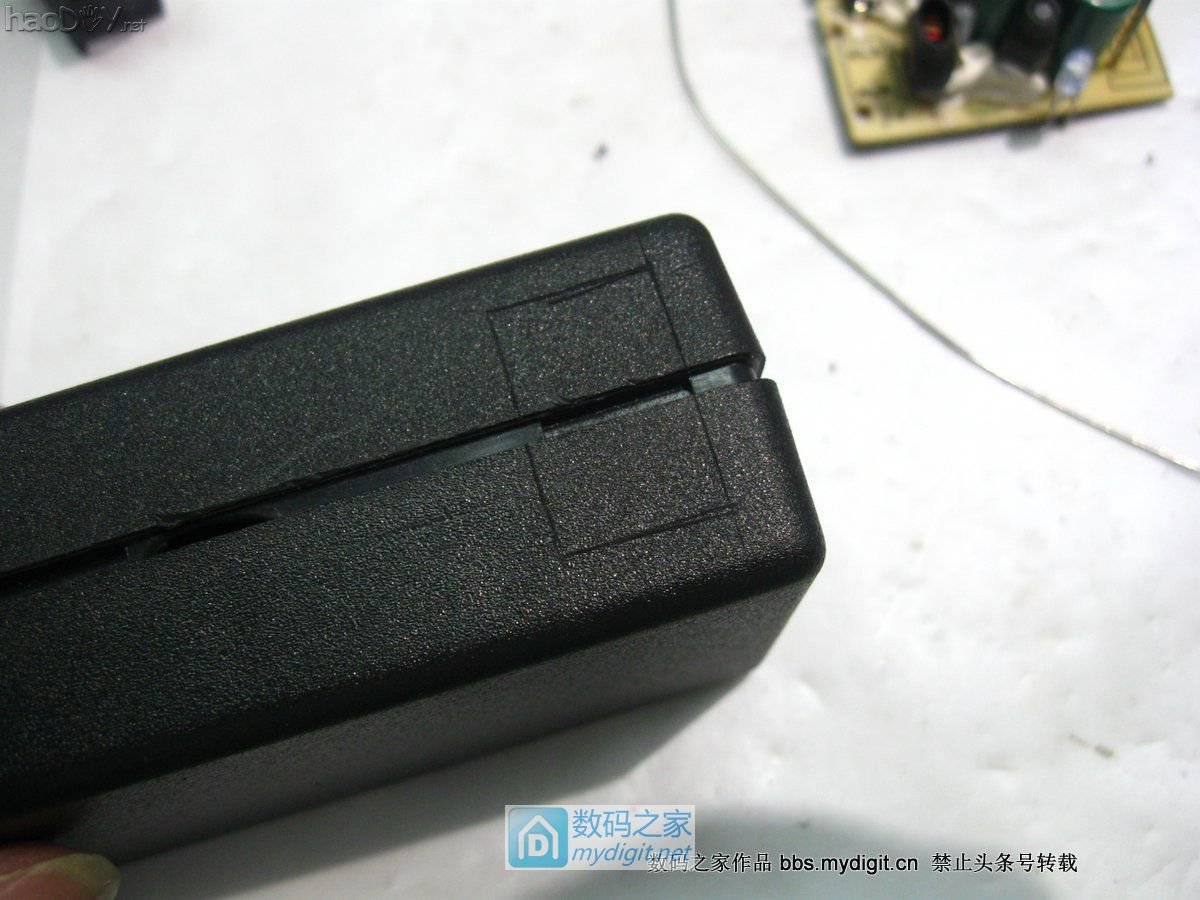

拆 “台达”代工 “华硕”笔记本电源 型号CS-ADP-65BD

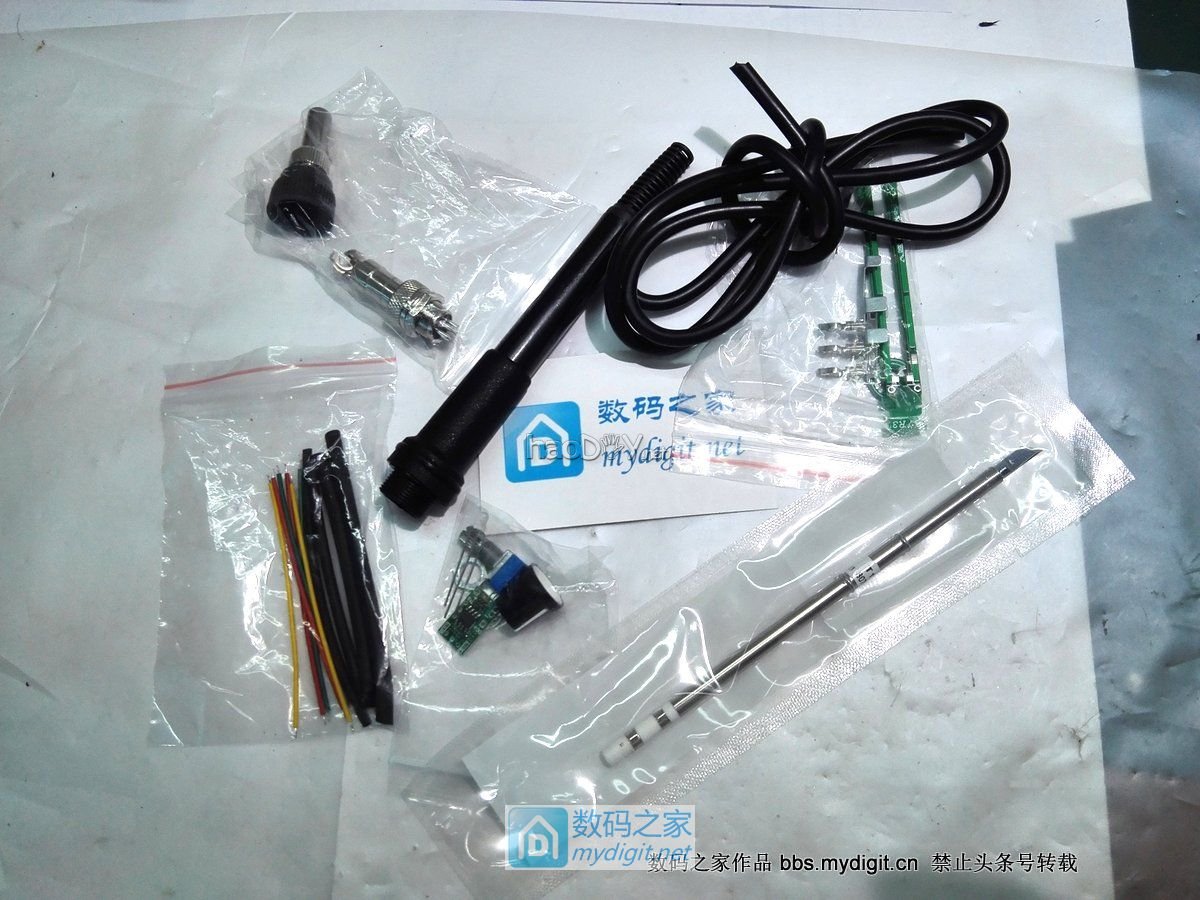

套件全部东西
DIY人生第一支 猪肉 T12恒温烙铁

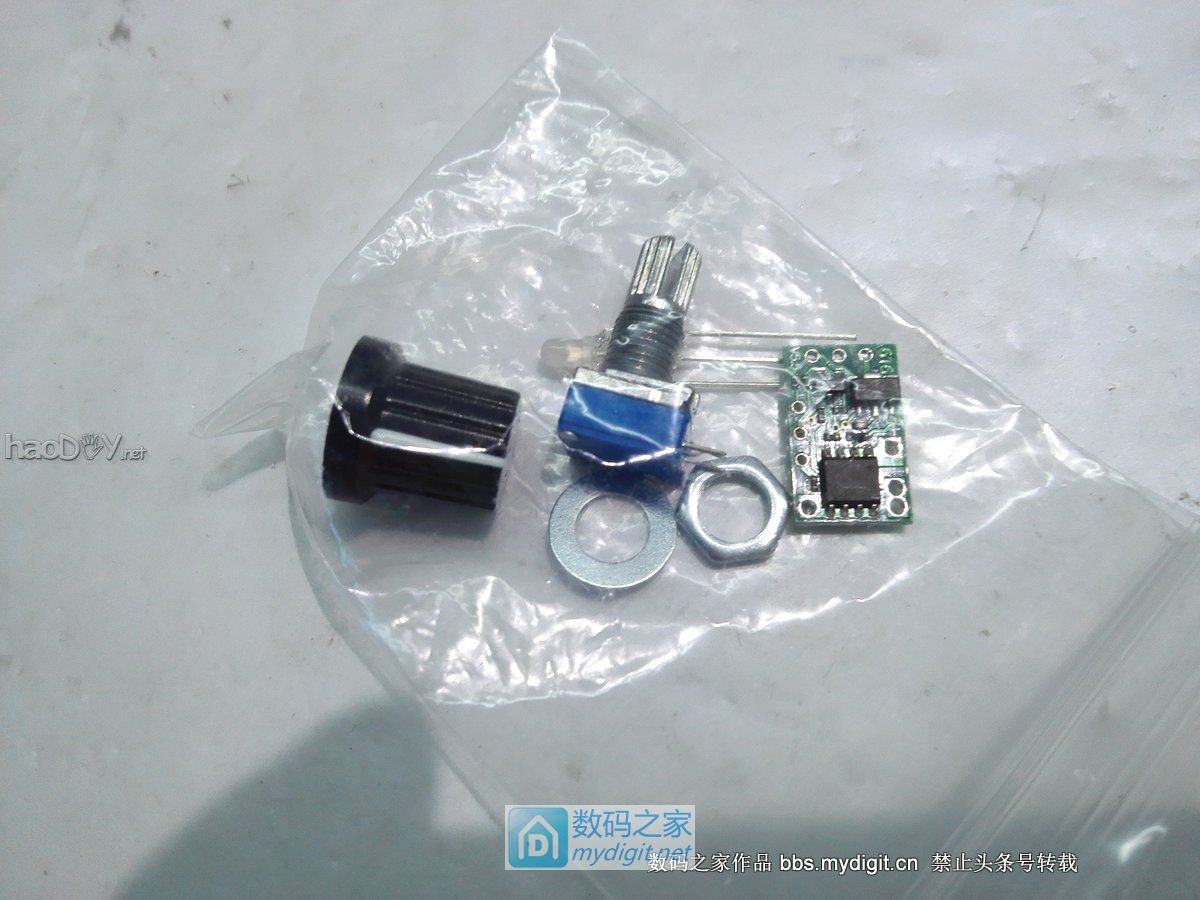

分件解说  这是616控制器
DIY人生第一支 猪肉 T12恒温烙铁

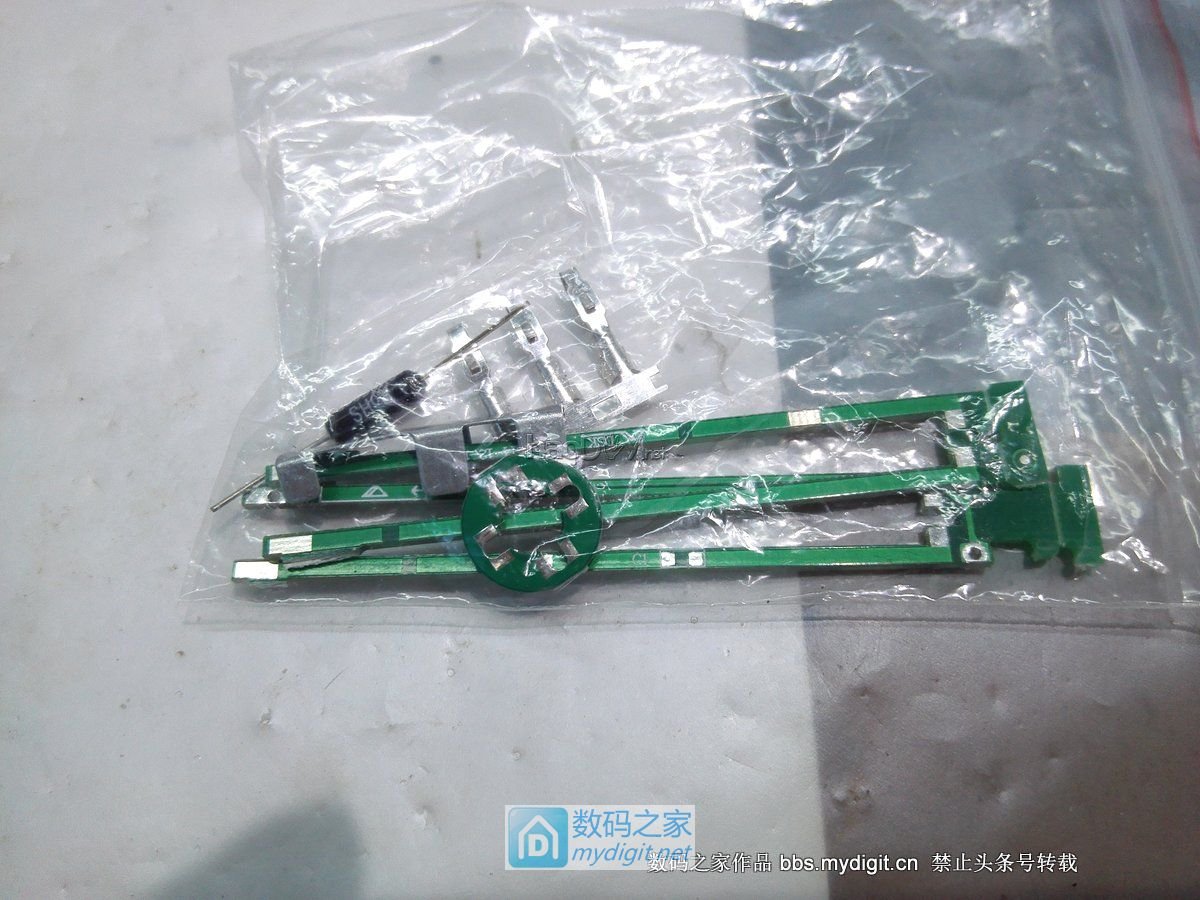

这是烙铁芯支架
DIY人生第一支 猪肉 T12恒温烙铁

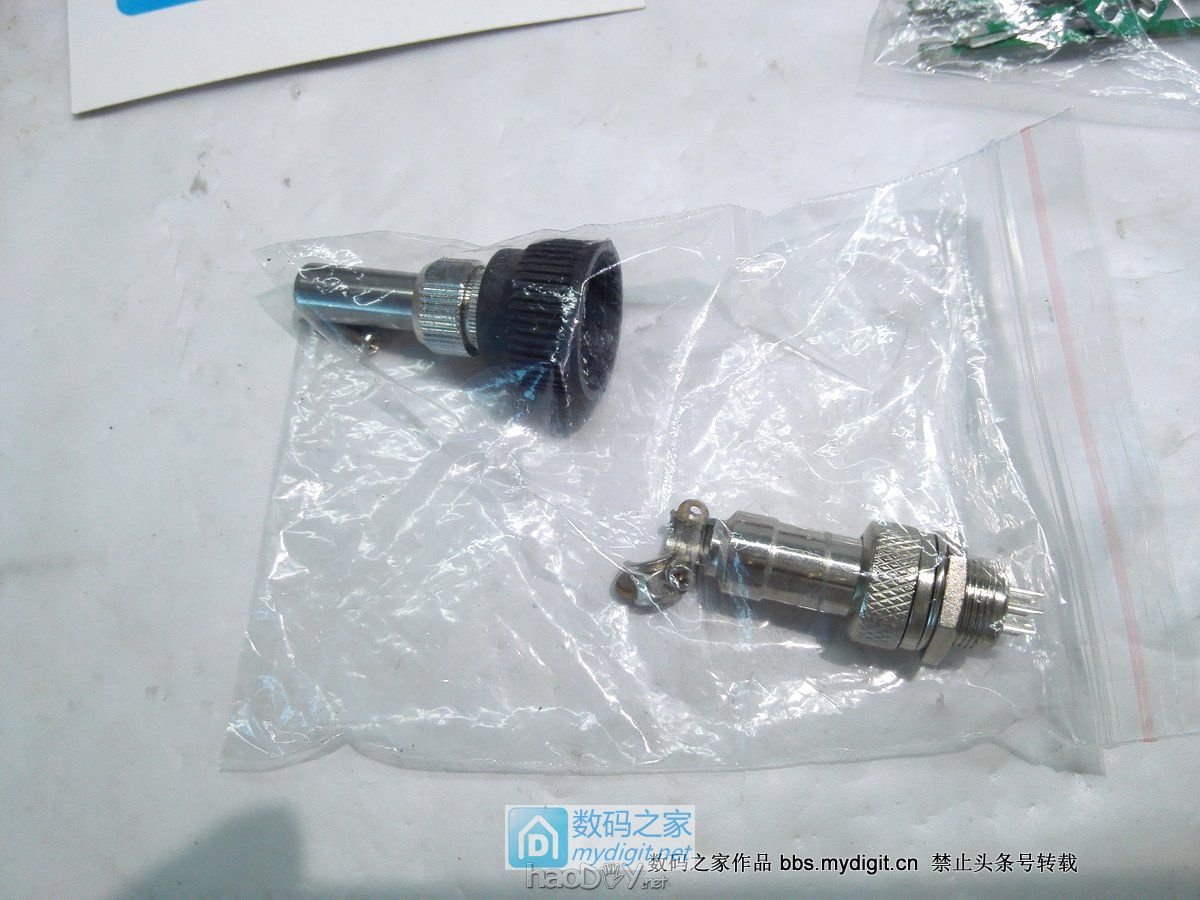

手炳前半截和航空插头
DIY人生第一支 猪肉 T12恒温烙铁

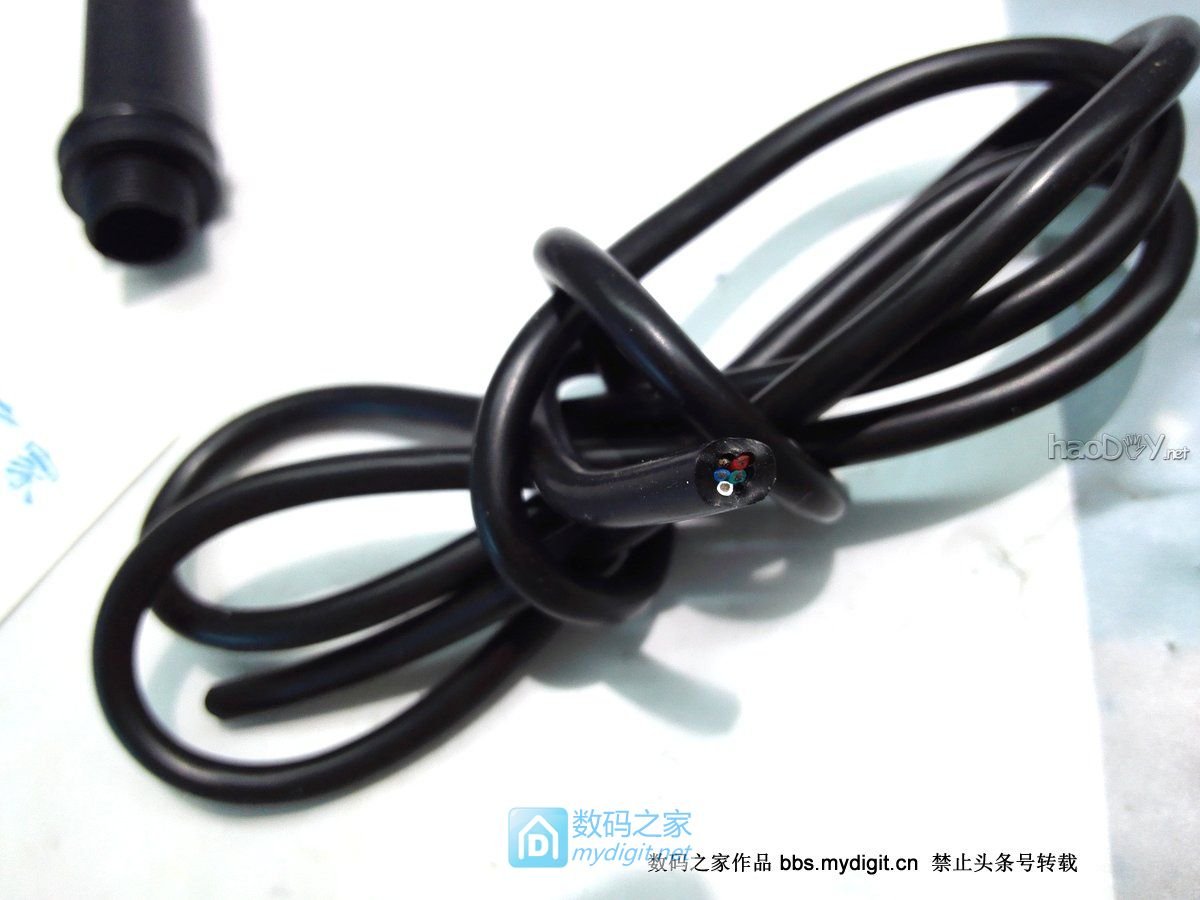

5芯硅胶线
DIY人生第一支 猪肉 T12恒温烙铁

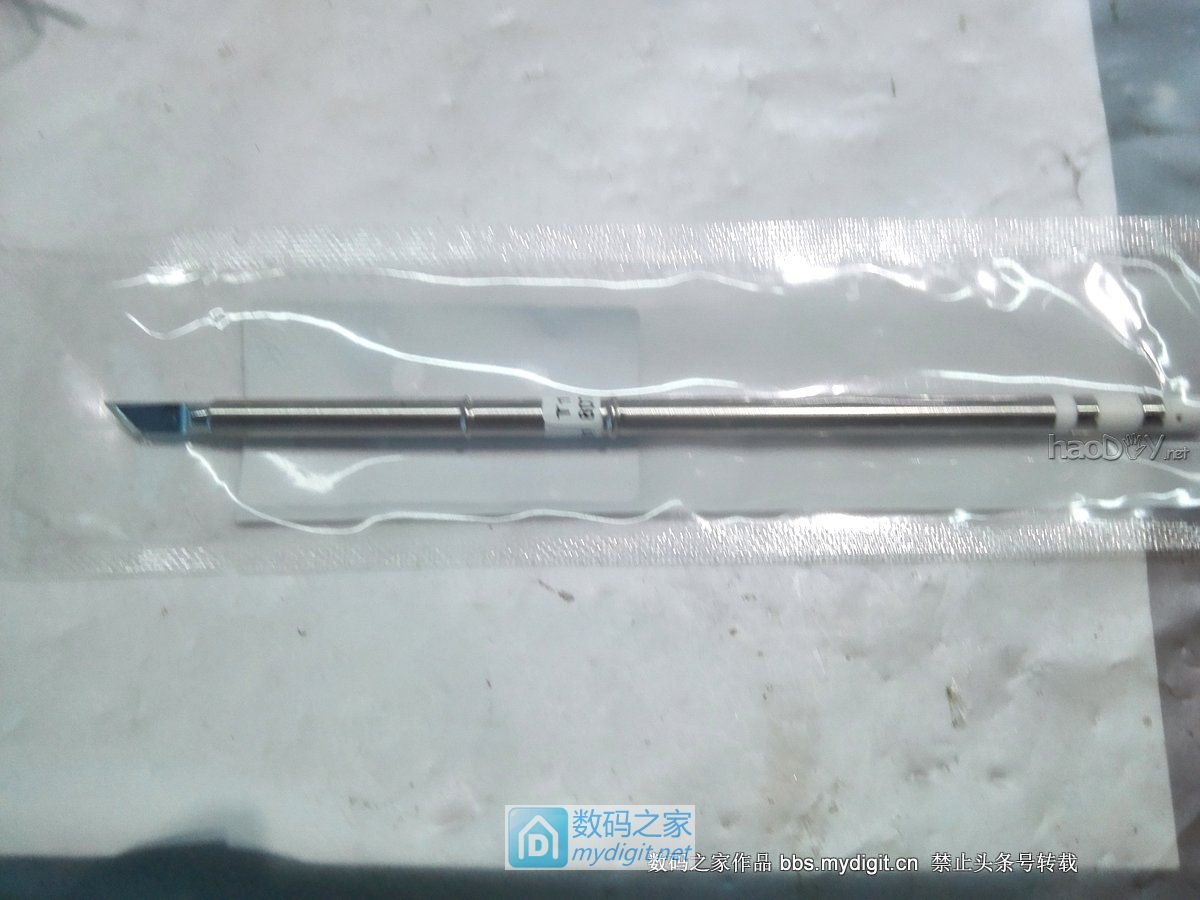

国产T12 -K 烙铁头
DIY人生第一支 猪肉 T12恒温烙铁

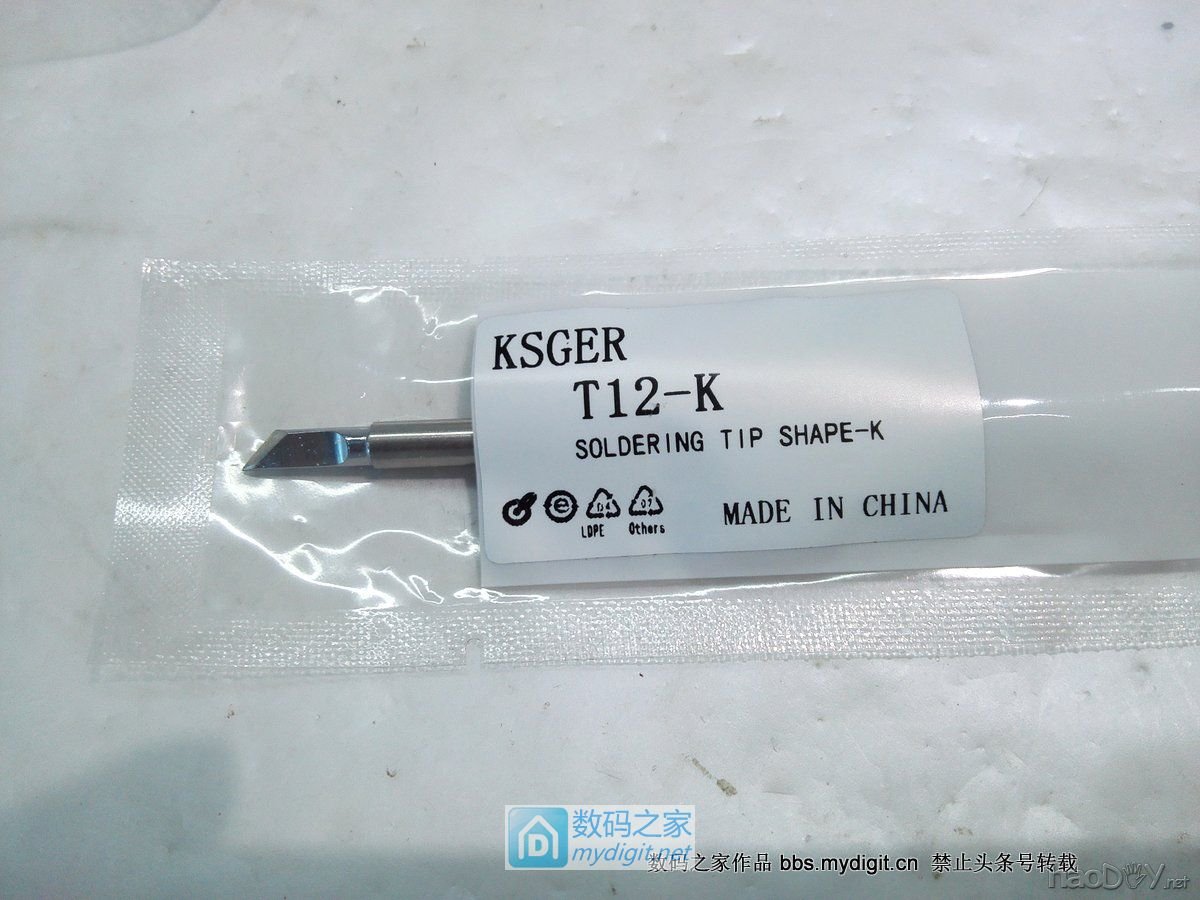

标签特写
DIY人生第一支 猪肉 T12恒温烙铁



先把电源整了,上次没确定要做烙铁,电源电源调成了19.7V,今天要再调高点,目标23V
DIY人生第一支 猪肉 T12恒温烙铁

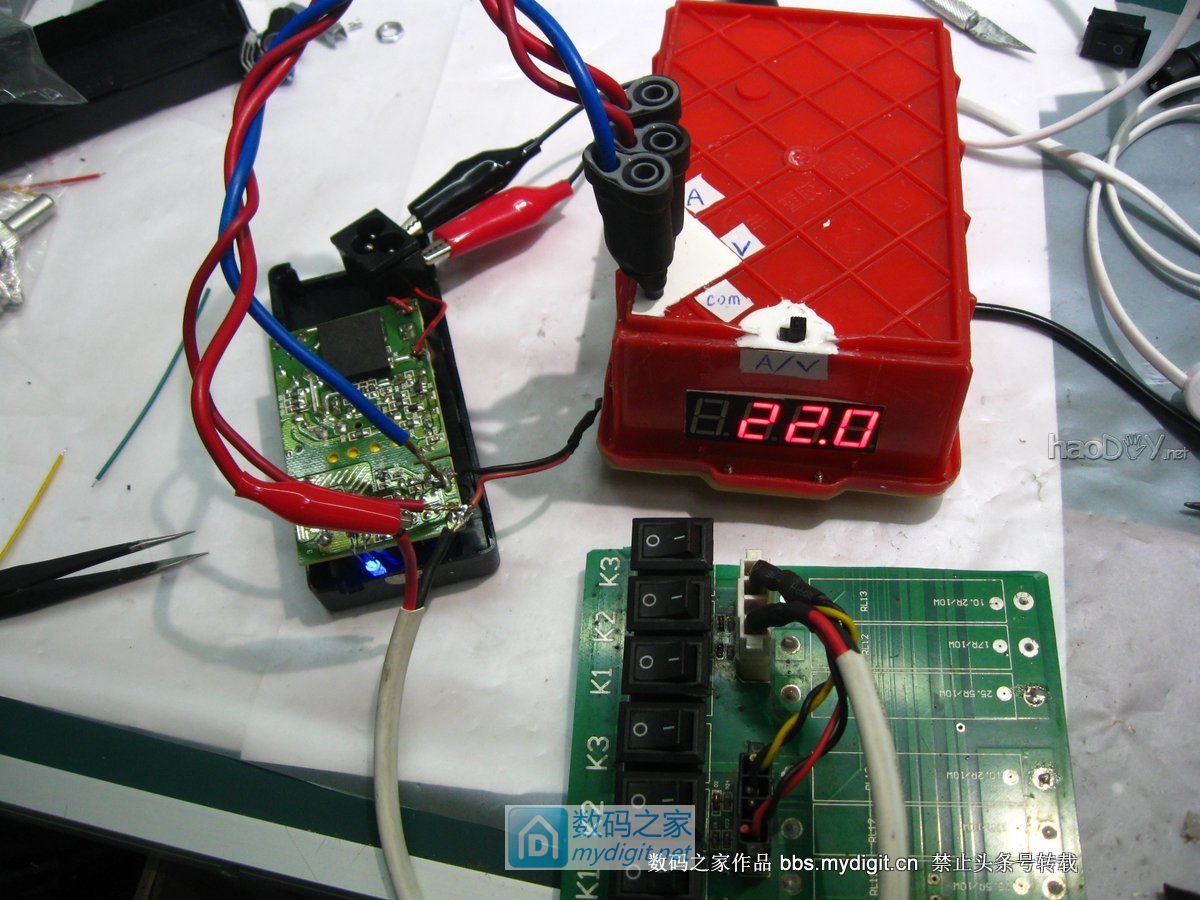

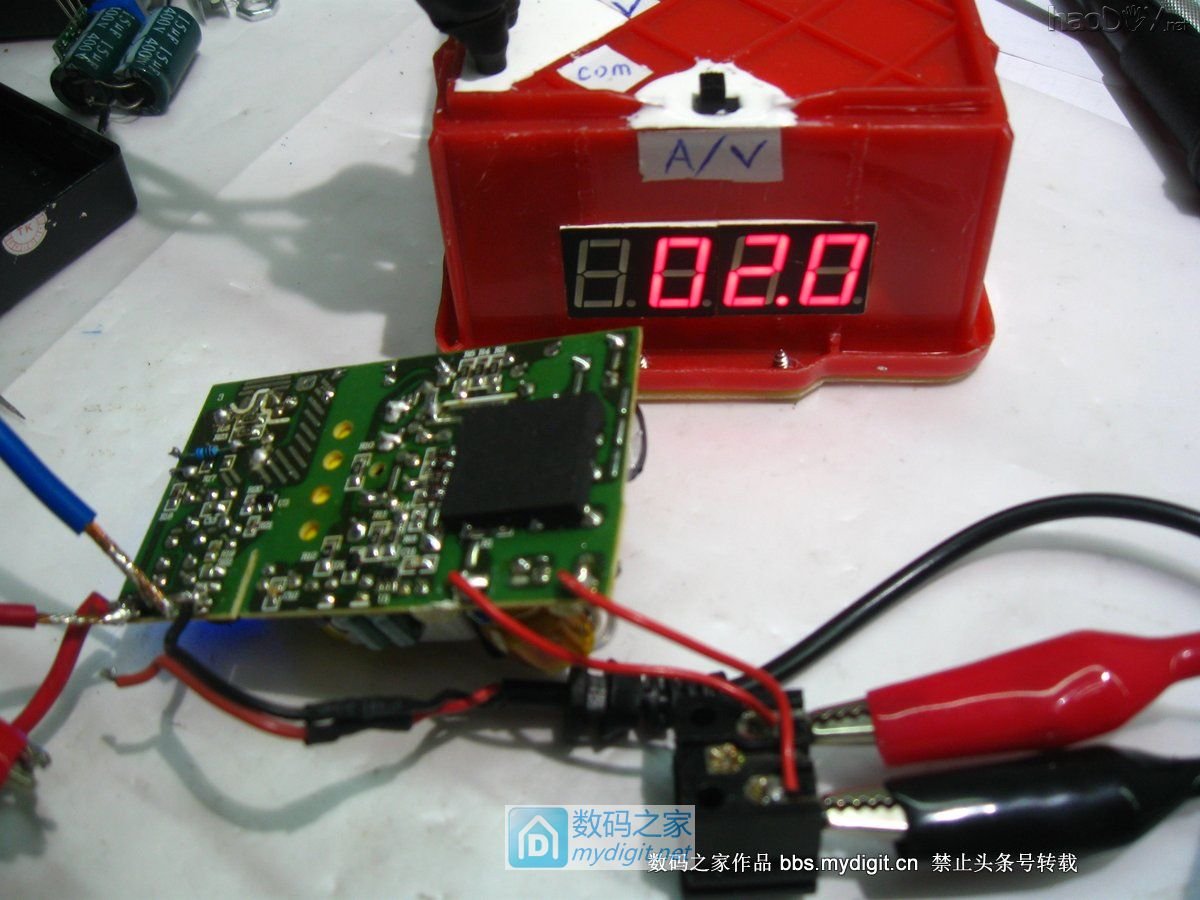

22V时带载2.0A稳定
DIY人生第一支 猪肉 T12恒温烙铁

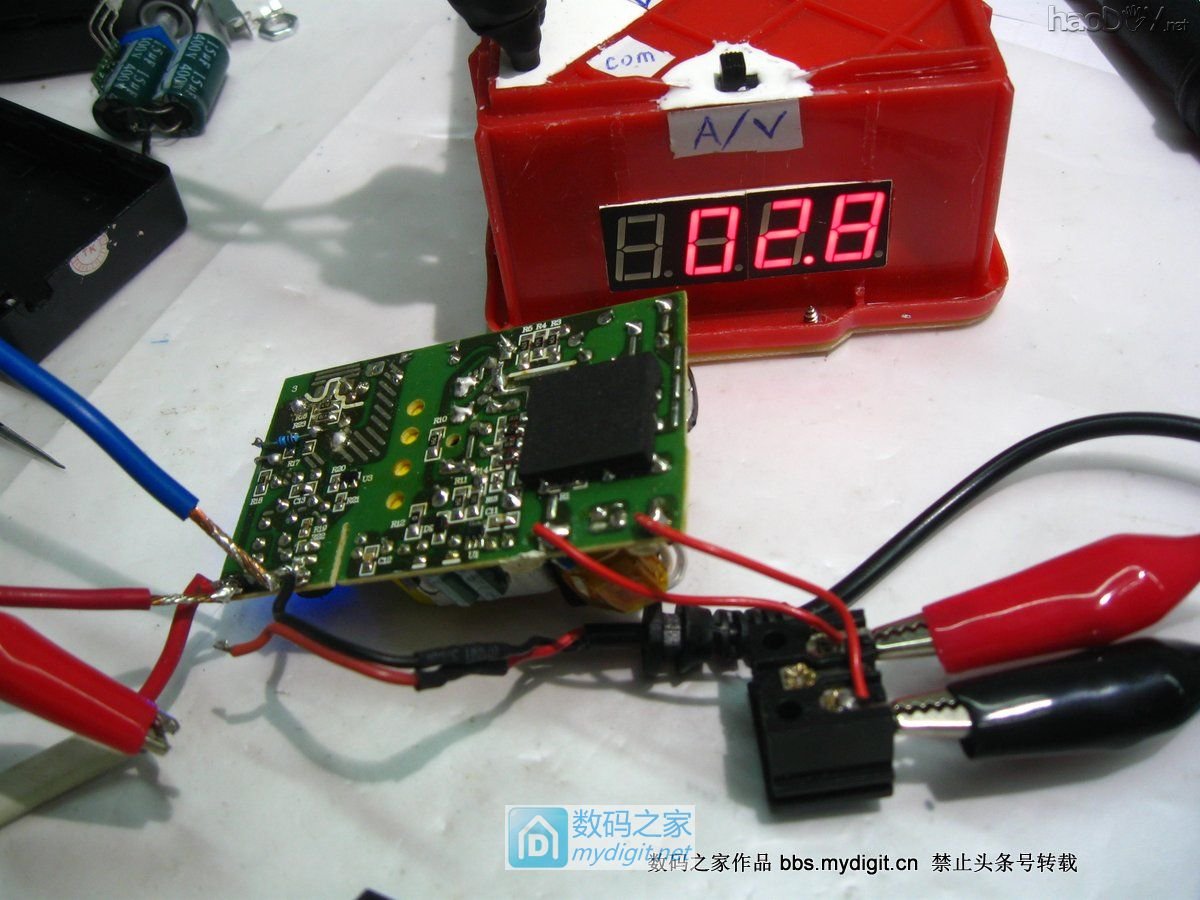

22V时带载2.8A 此时为极限值,大概2.9-3A时电源会保护打嗝,等下要改下取样电阻(改完后电流可稳定输出3A)
DIY人生第一支 猪肉 T12恒温烙铁

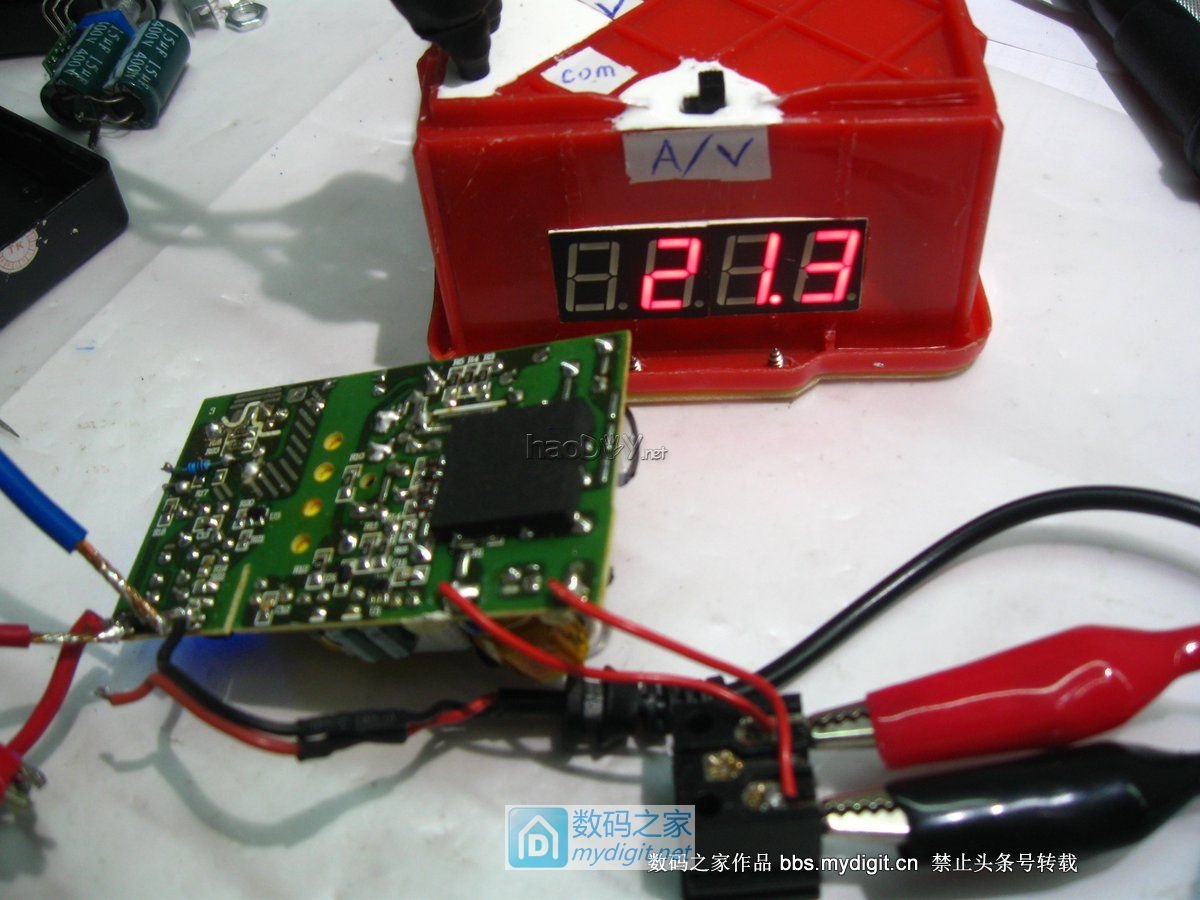

2.8A时的电压只有21.3V
DIY人生第一支 猪肉 T12恒温烙铁

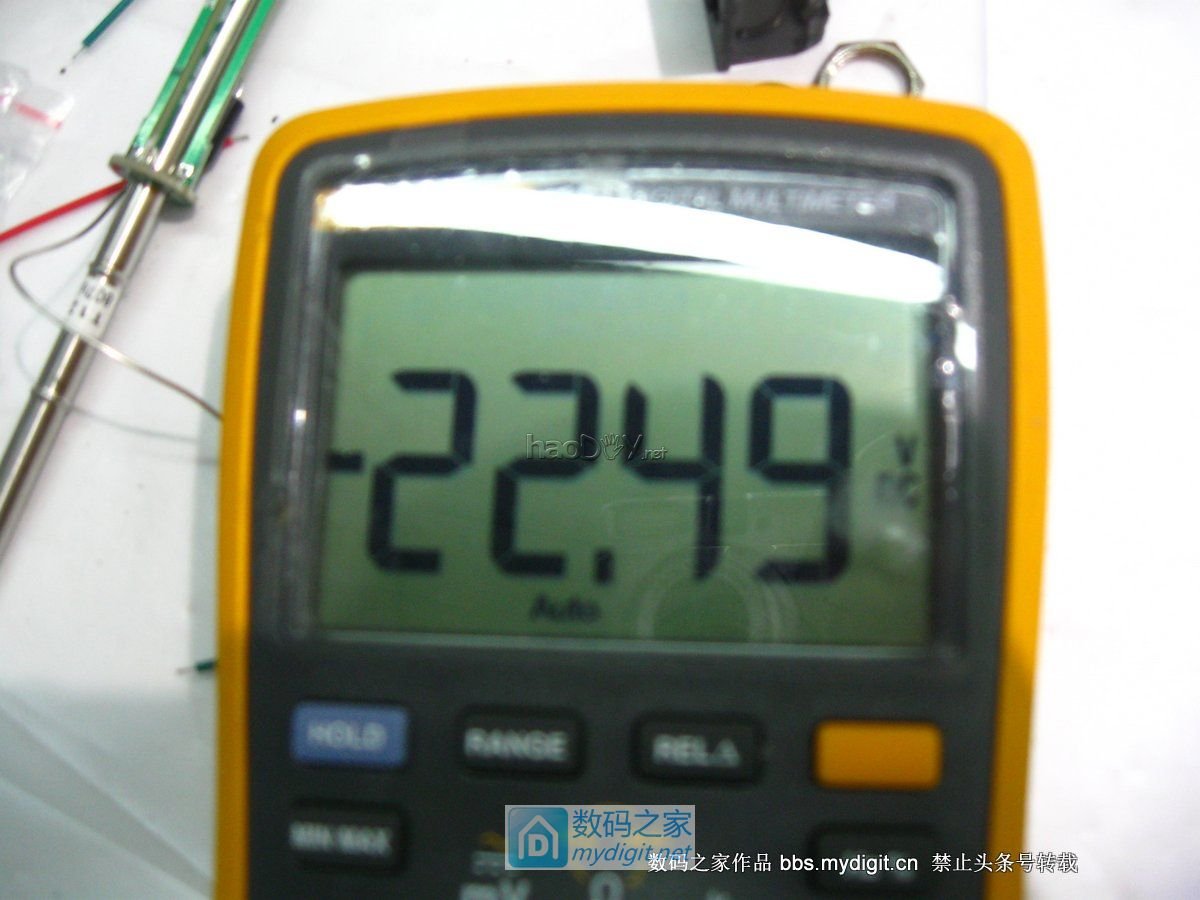

没找到合适的电阻,最后只改到22.5V,按T12内阻8欧计算, 最大电流为2.81A,功率为63W
DIY人生第一支 猪肉 T12恒温烙铁



电源电压搞定,现在开孔,电源开关,航空接头,调节旋钮三个孔
DIY人生第一支 猪肉 T12恒温烙铁

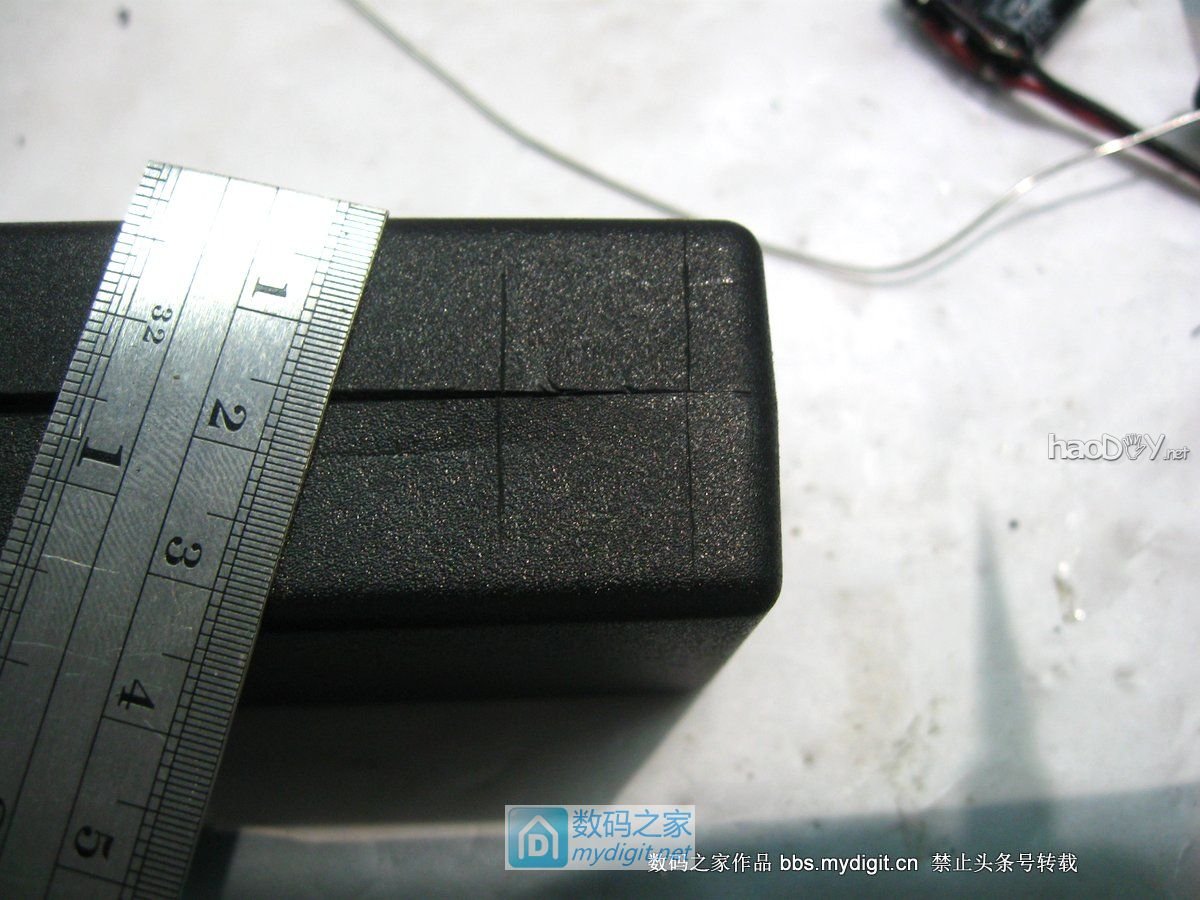

划线
DIY人生第一支 猪肉 T12恒温烙铁

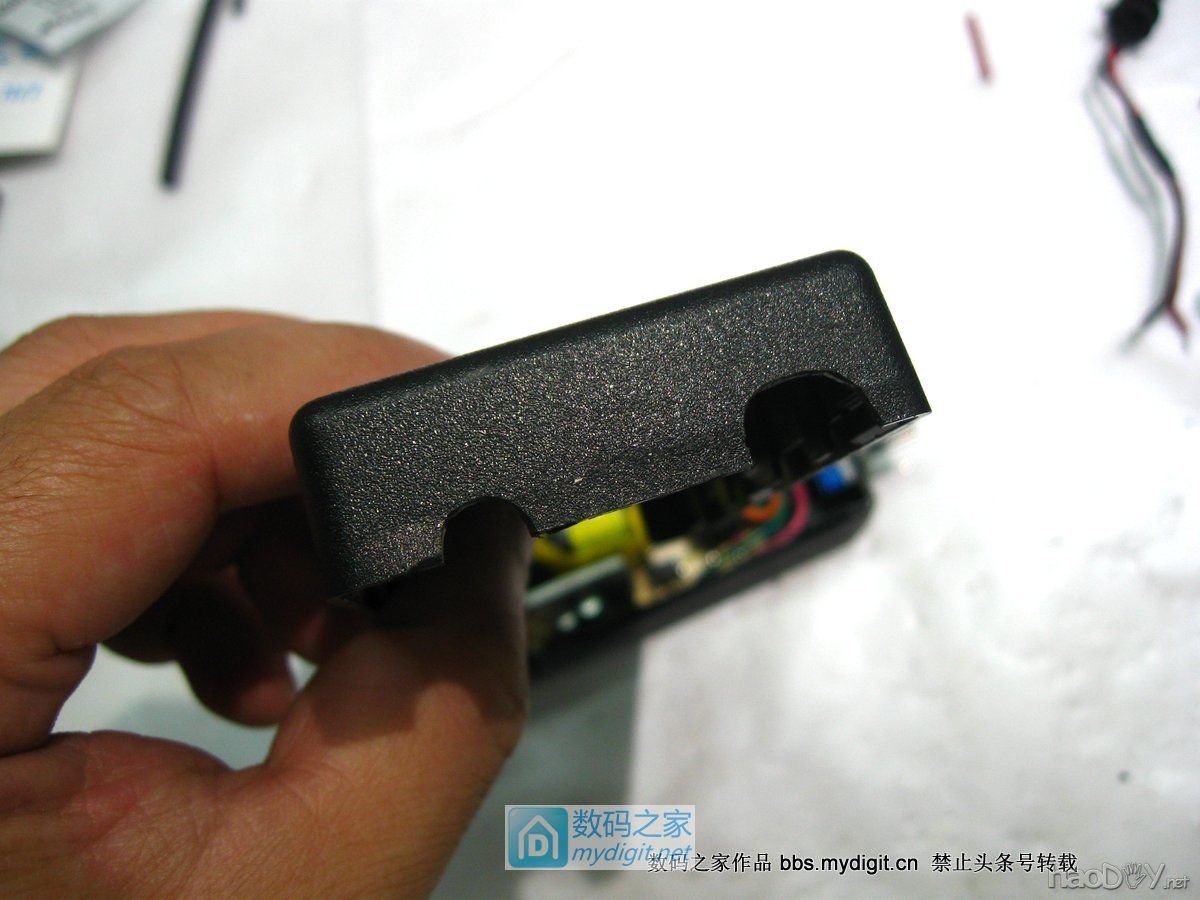

这头的孔也开好了,人肉雕刻机好累
DIY人生第一支 猪肉 T12恒温烙铁

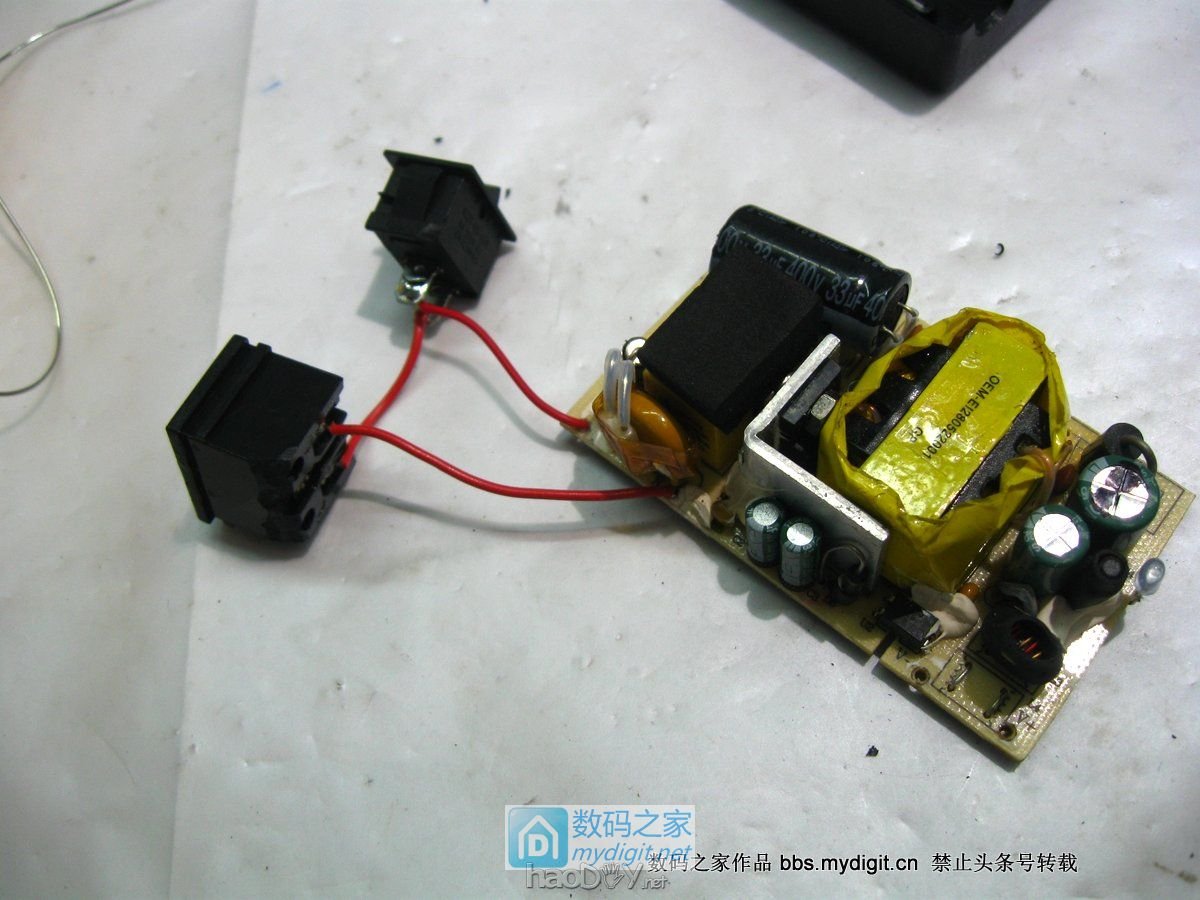

开关也接上
DIY人生第一支 猪肉 T12恒温烙铁

调节旋钮和航空插头摆一下,效果挺好,中间还有位置,等下再加一个输出滤波电容

DIY人生第一支 猪肉 T12恒温烙铁
电源折腾好,楼下继续折腾手炳
Re:DIY人生第一支 猪肉 T12恒温烙铁

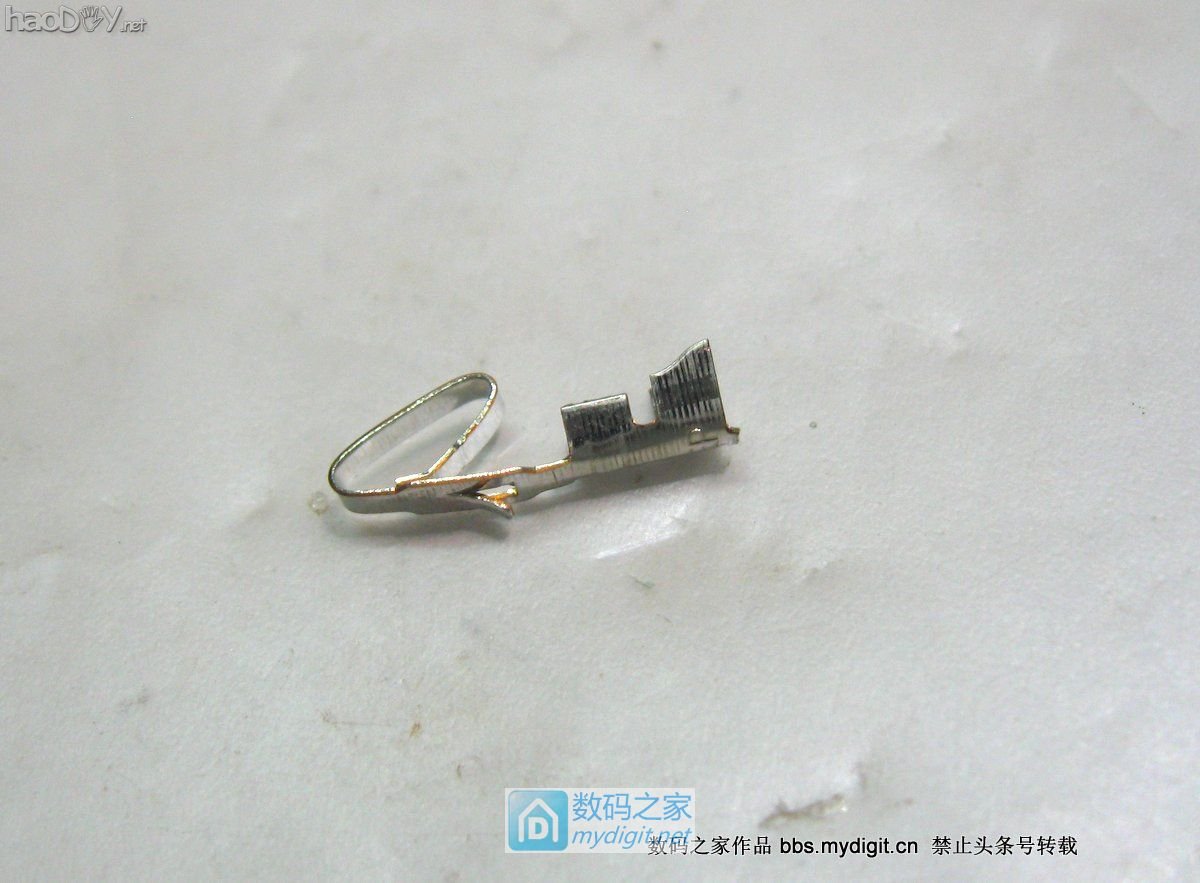

三个弹片,先从料带上剪下单个的
DIY人生第一支 猪肉 T12恒温烙铁

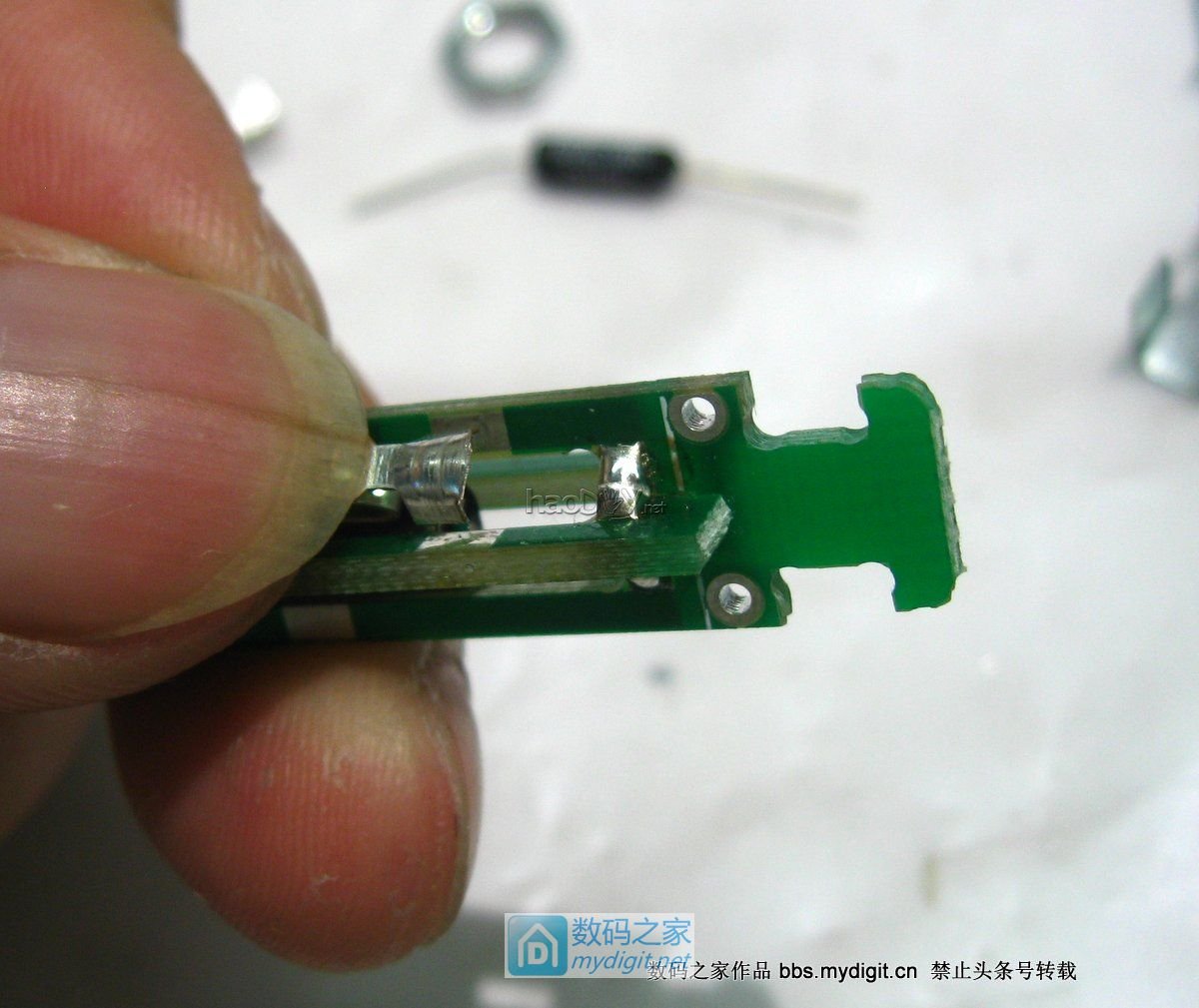

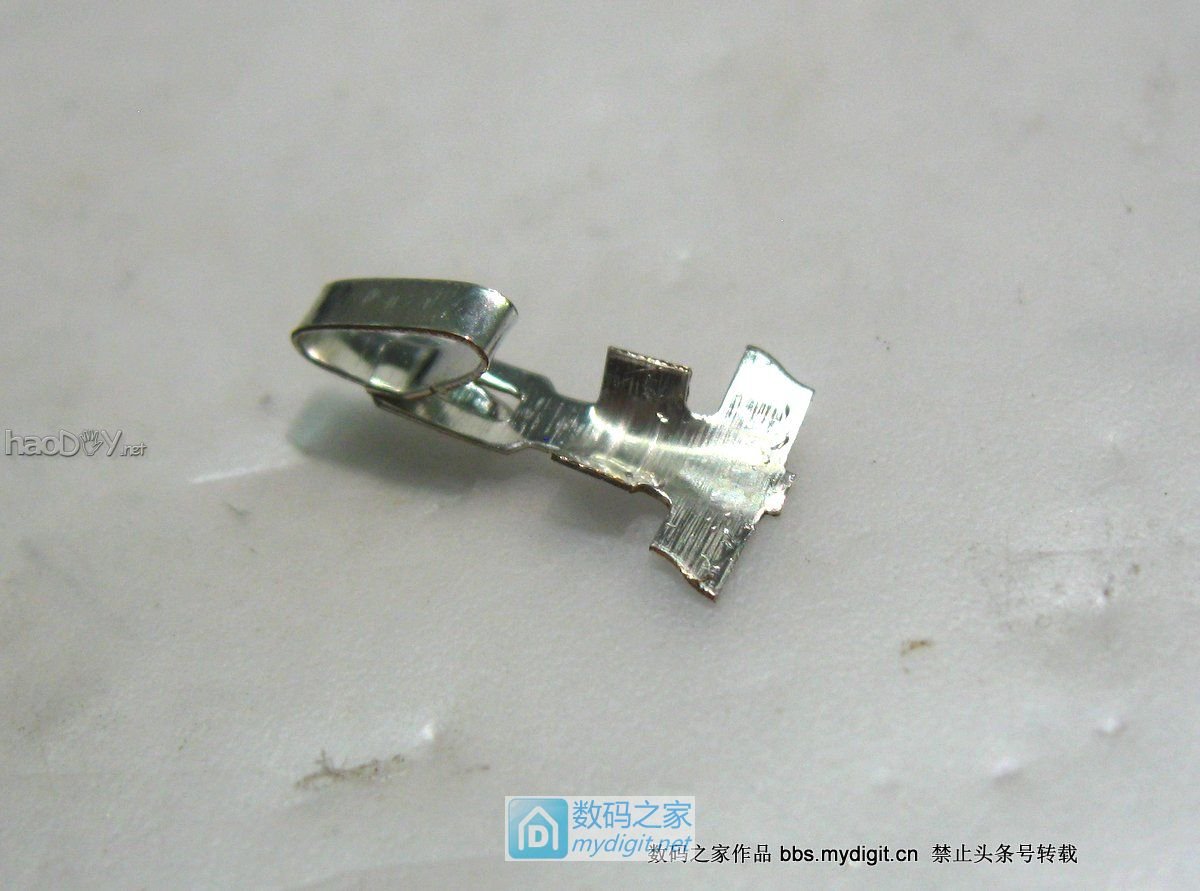

反后面两个包口掰开,并剪掉后面宽的那片 图片为处理到一半
DIY人生第一支 猪肉 T12恒温烙铁

焊到支架上,焊的时候不好控制弹片松紧度,如果插烙铁头焊最后肯定接触不良,可以找一根比烙铁头直径小1MM左右的圆形物体插入预定位,我是用了硅胶线
DIY人生第一支 猪肉 T12恒温烙铁

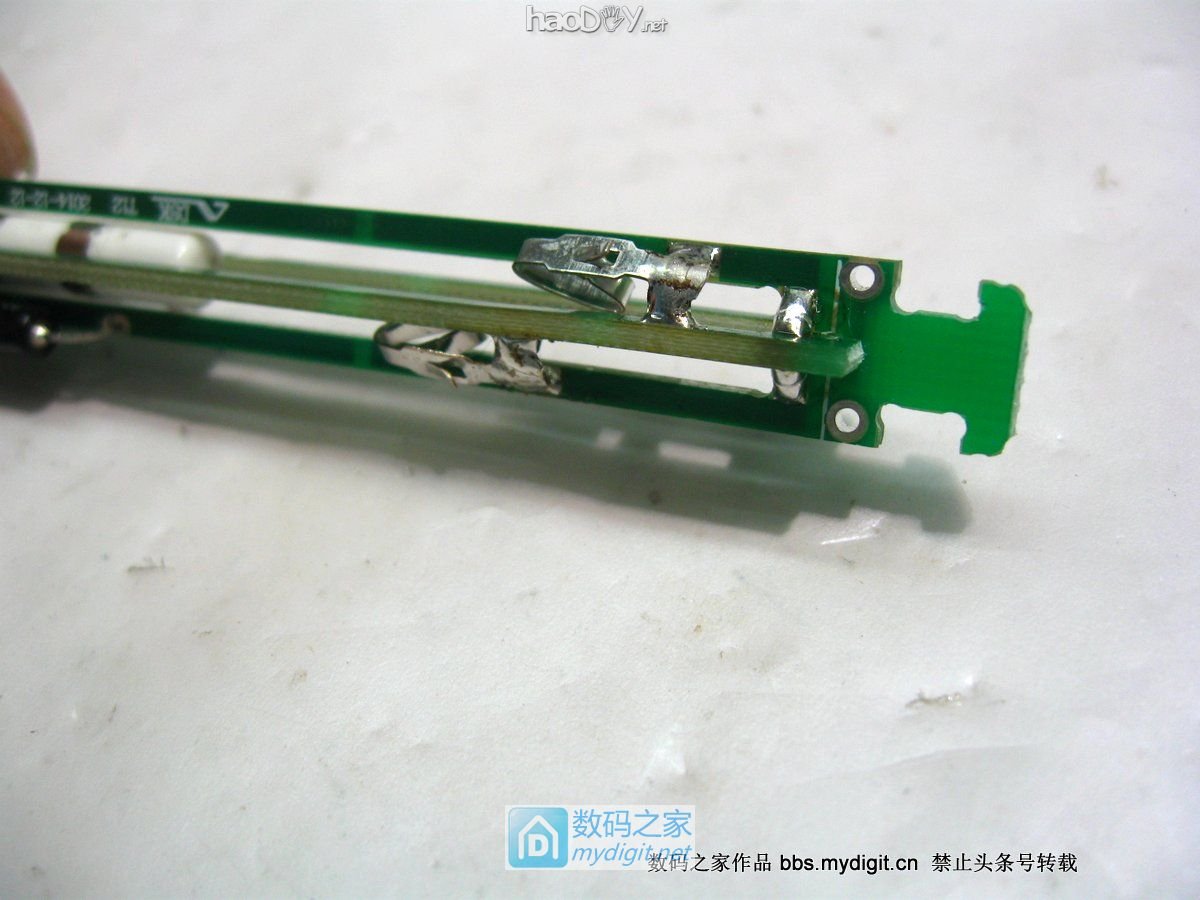

焊好后的样子
DIY人生第一支 猪肉 T12恒温烙铁

内面也要有锡 360度全周都要焊好,这个是受力的,如果没焊好,插入烙铁头后可能会撑掉
DIY人生第一支 猪肉 T12恒温烙铁

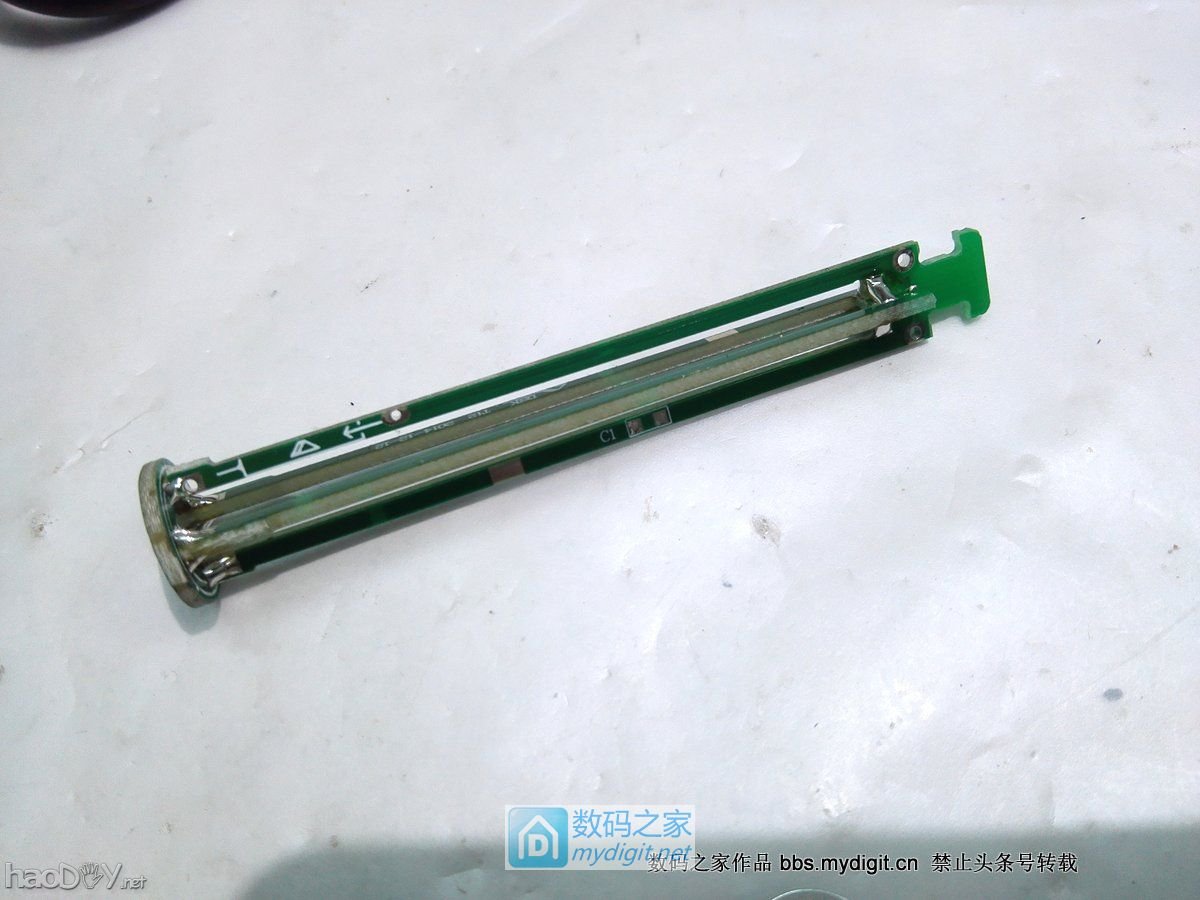

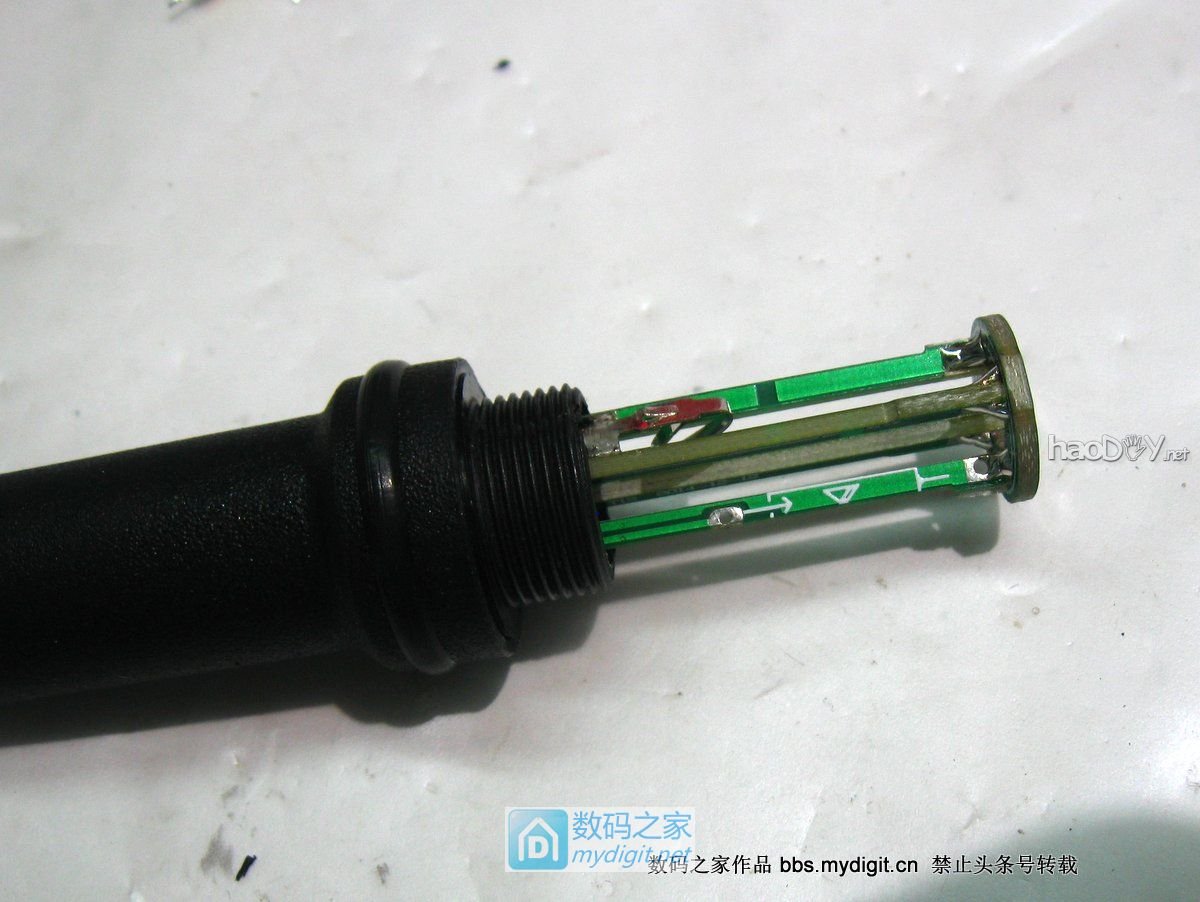

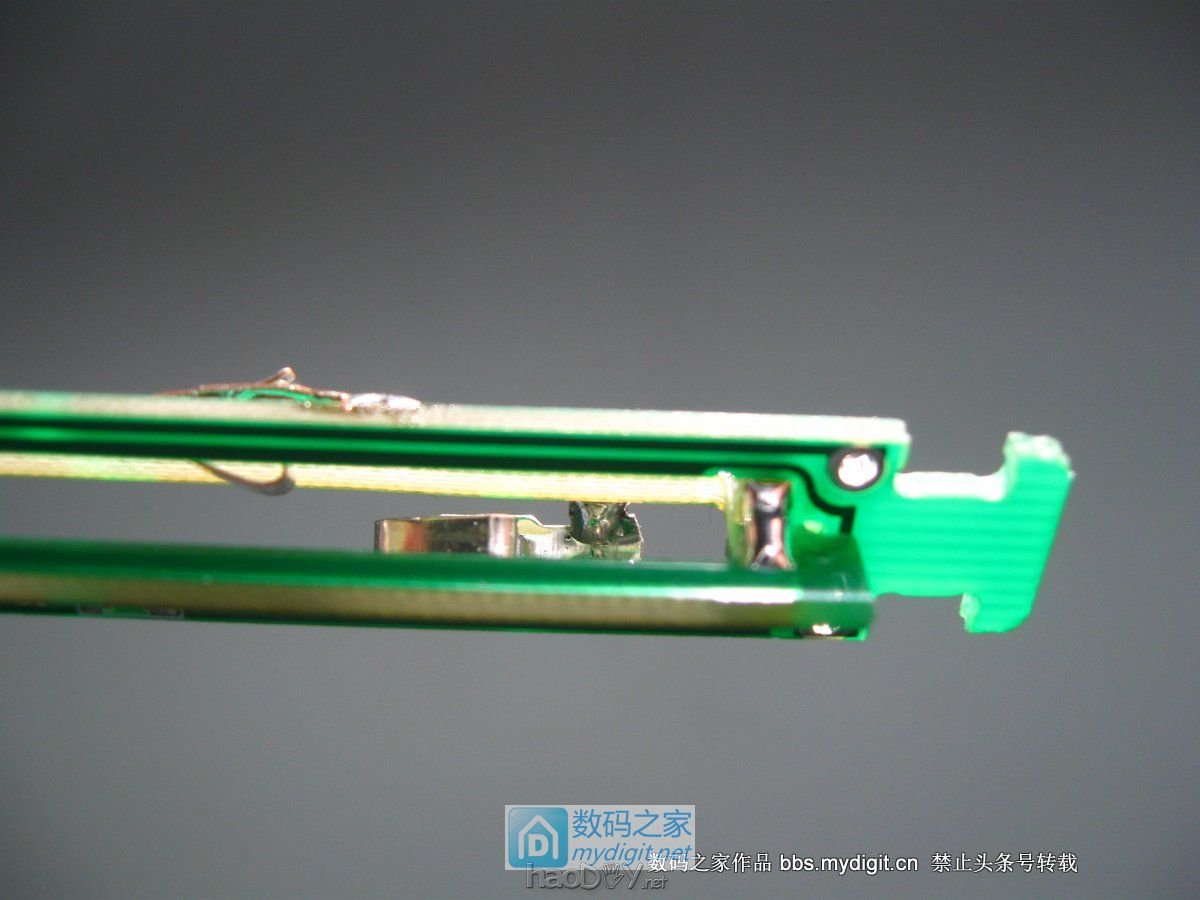

支架整个焊好了,
DIY人生第一支 猪肉 T12恒温烙铁

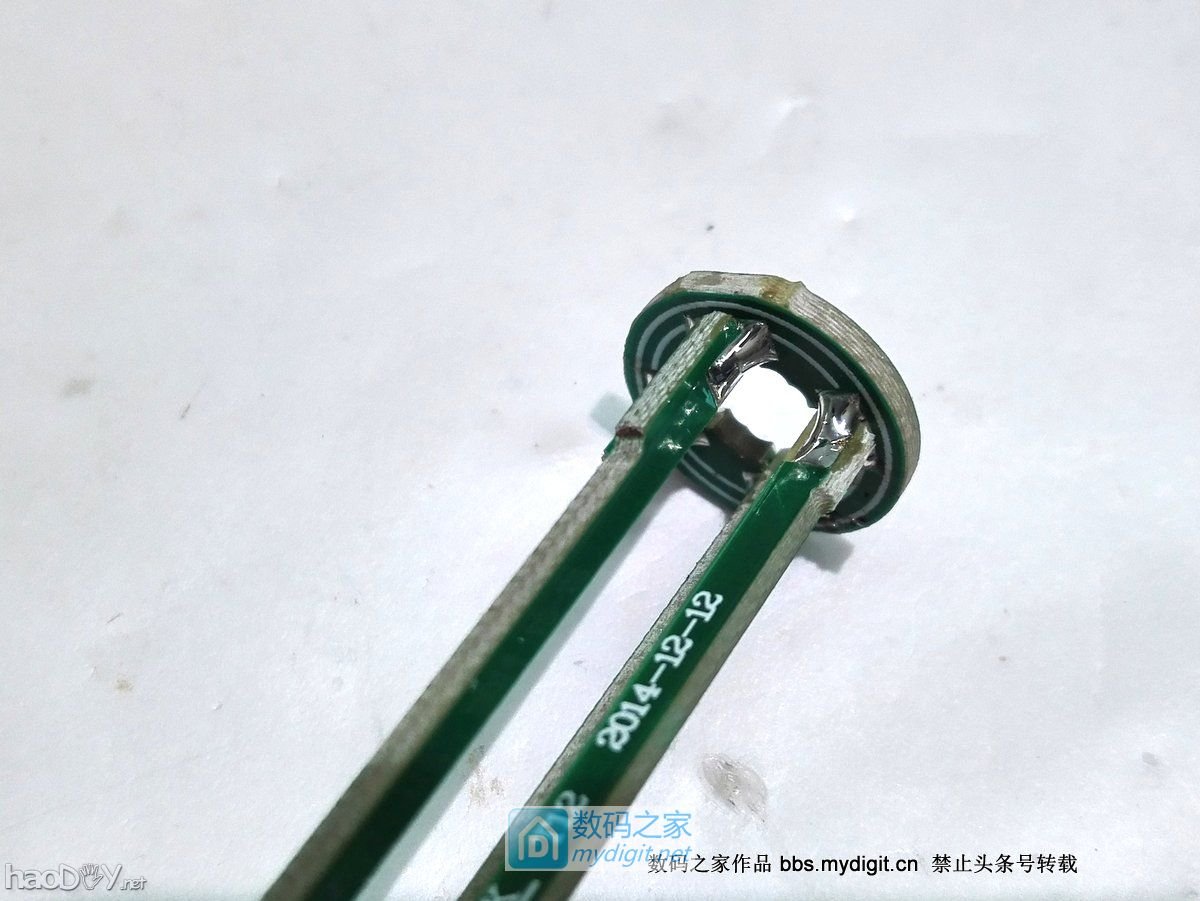

看下前面圆环的焊点,
DIY人生第一支 猪肉 T12恒温烙铁

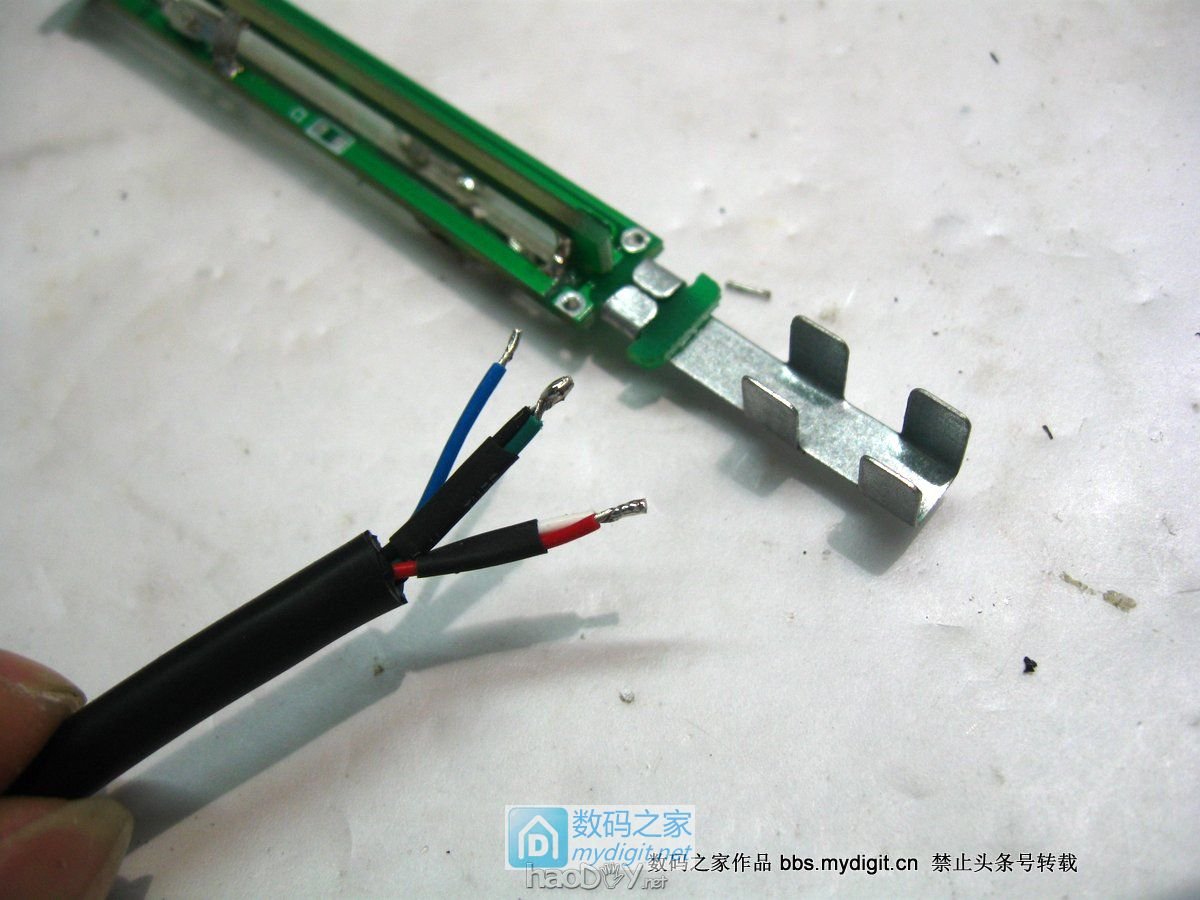

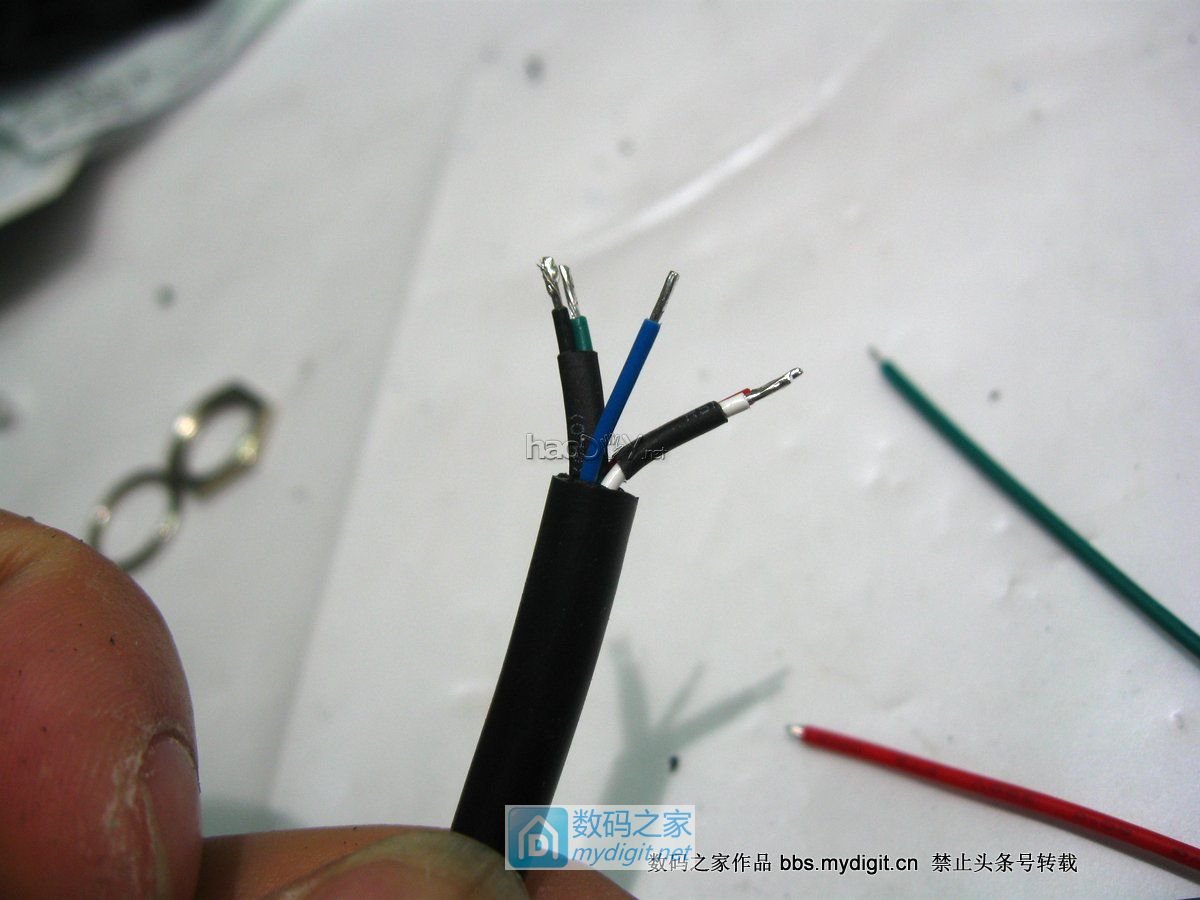

这个支架是支持五线休眠控制板的,不过616控制板没这功能,只要三根线,正,负,地,所以把两根线并联以减小线路损耗
DIY人生第一支 猪肉 T12恒温烙铁

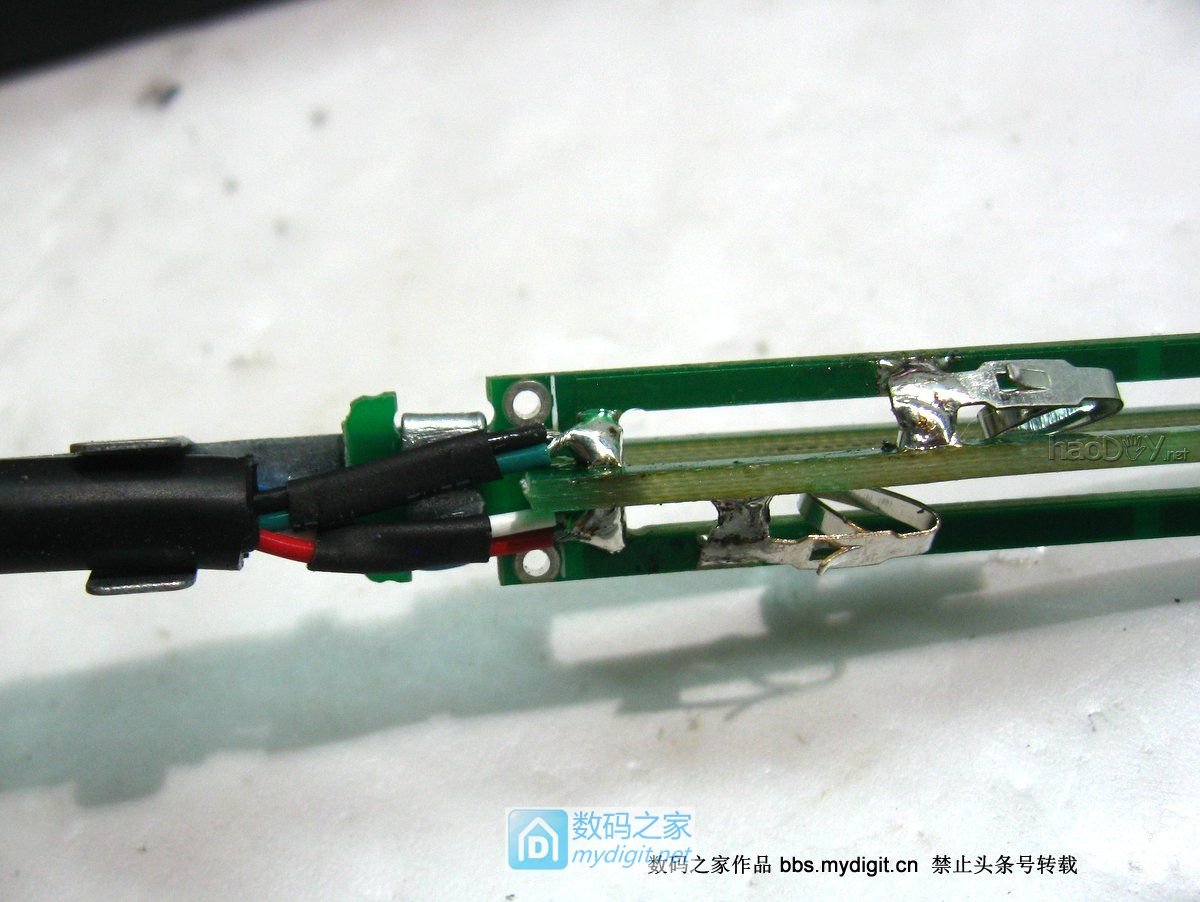

焊好了
DIY人生第一支 猪肉 T12恒温烙铁

蓝色当地线
DIY人生第一支 猪肉 T12恒温烙铁

还有一张
DIY人生第一支 猪肉 T12恒温烙铁

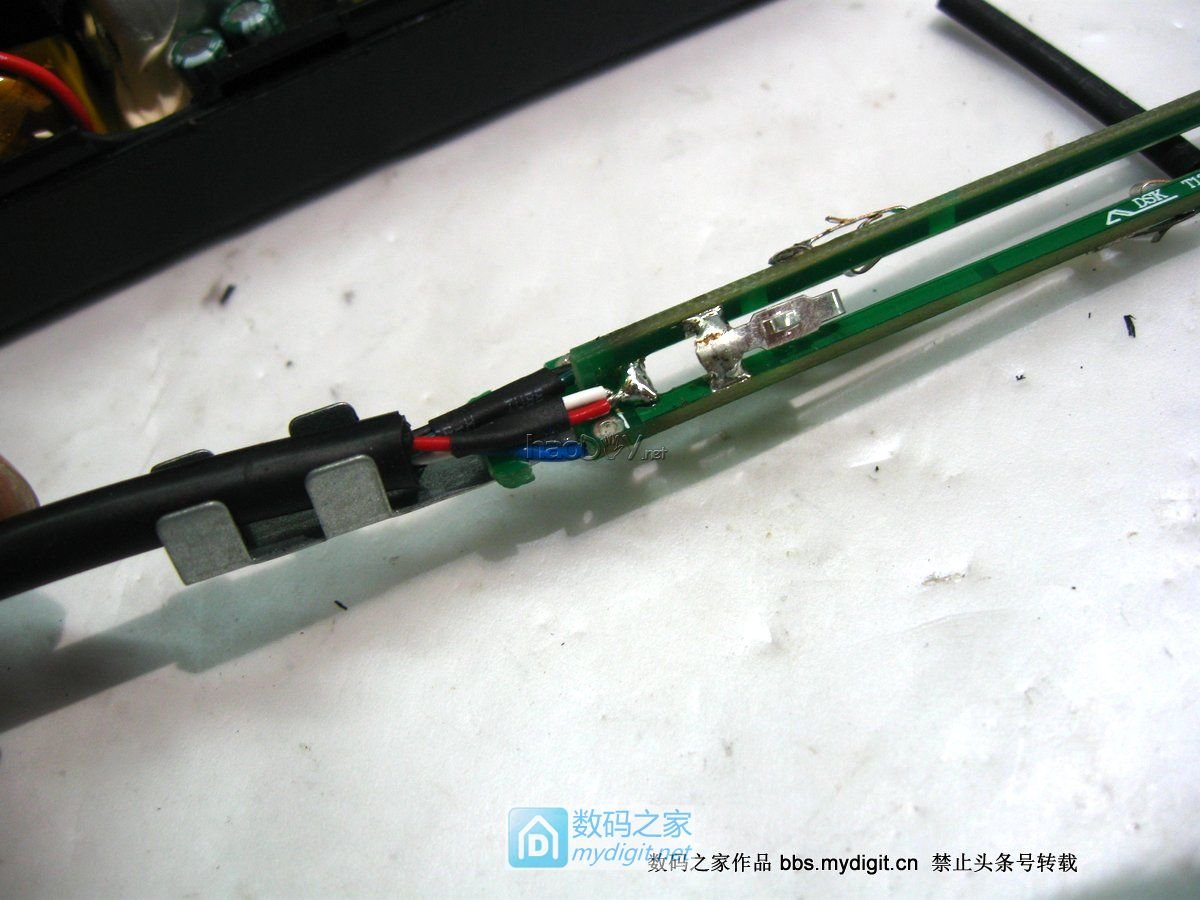

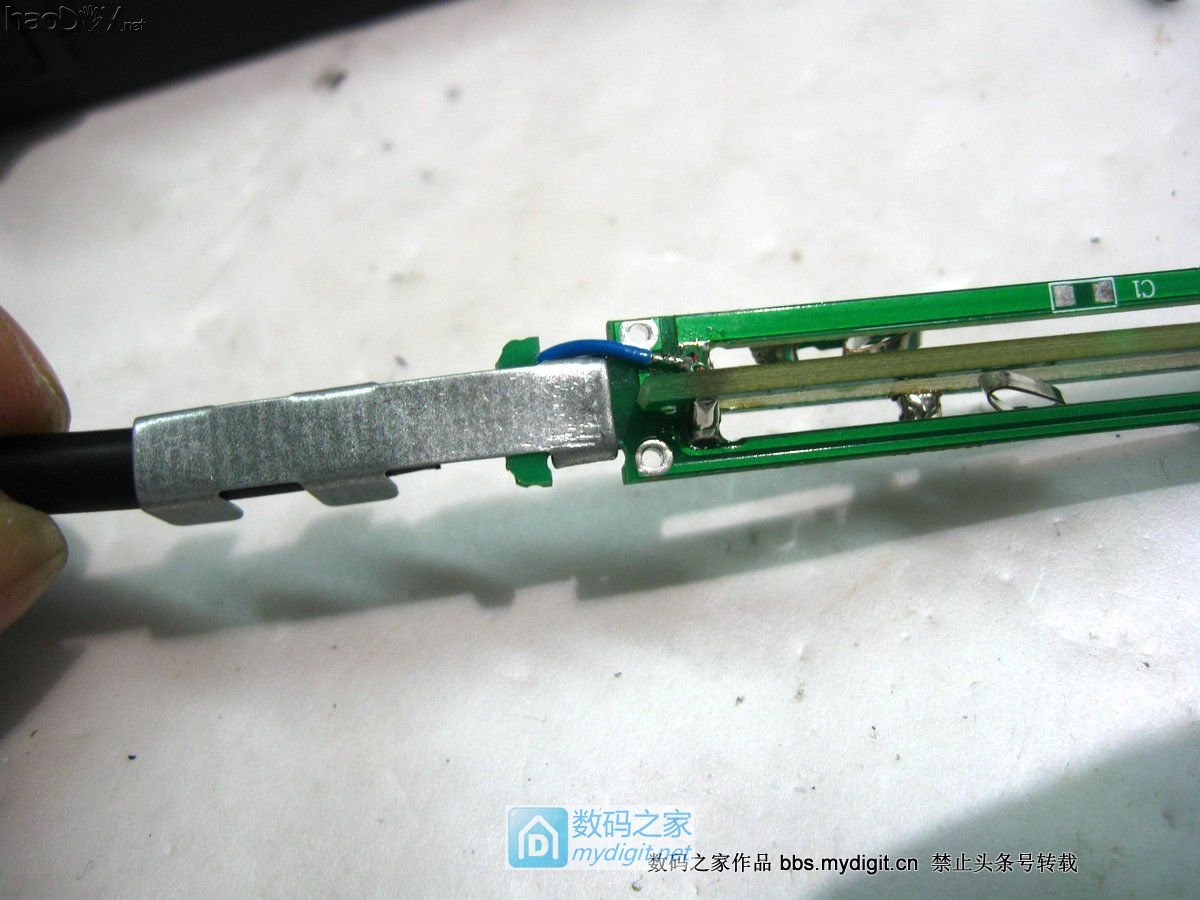

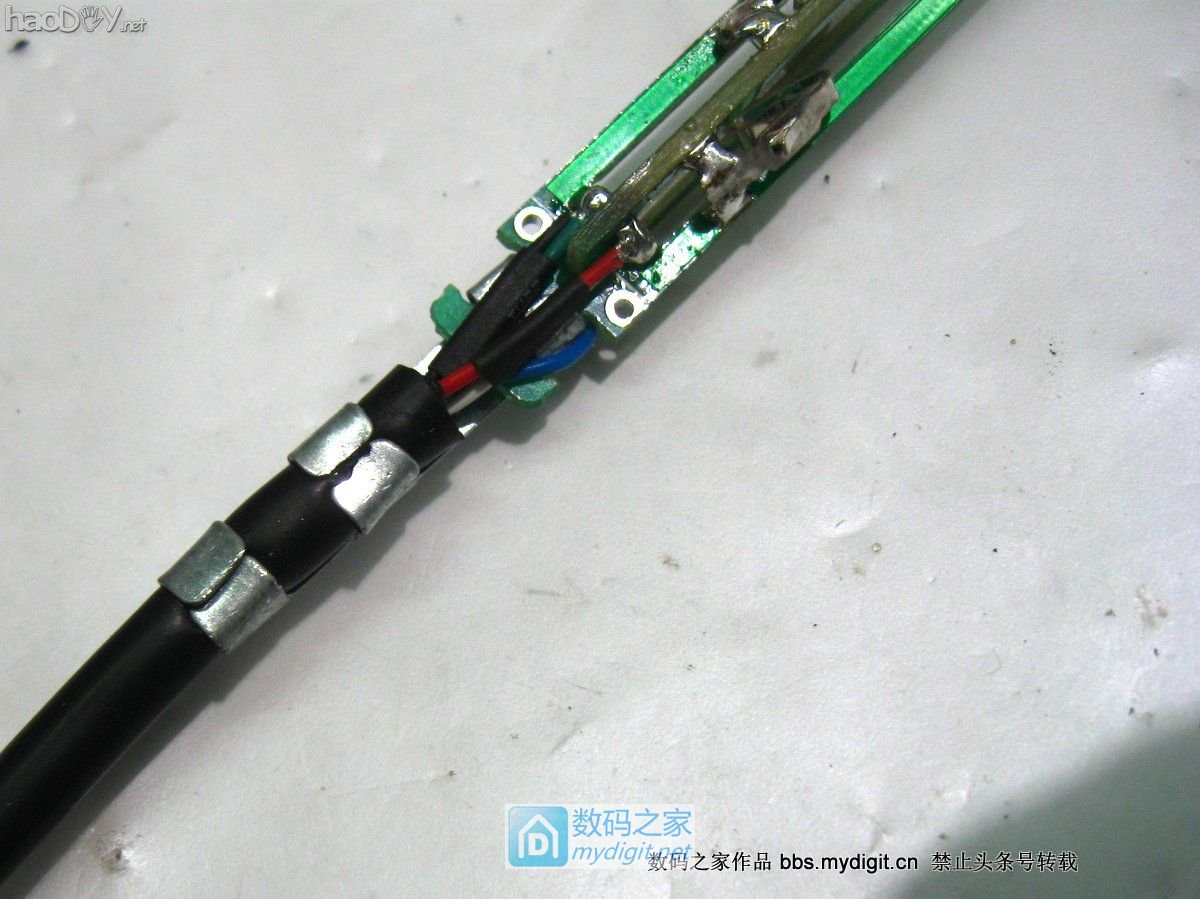

把线夹夹紧,防扯
DIY人生第一支 猪肉 T12恒温烙铁

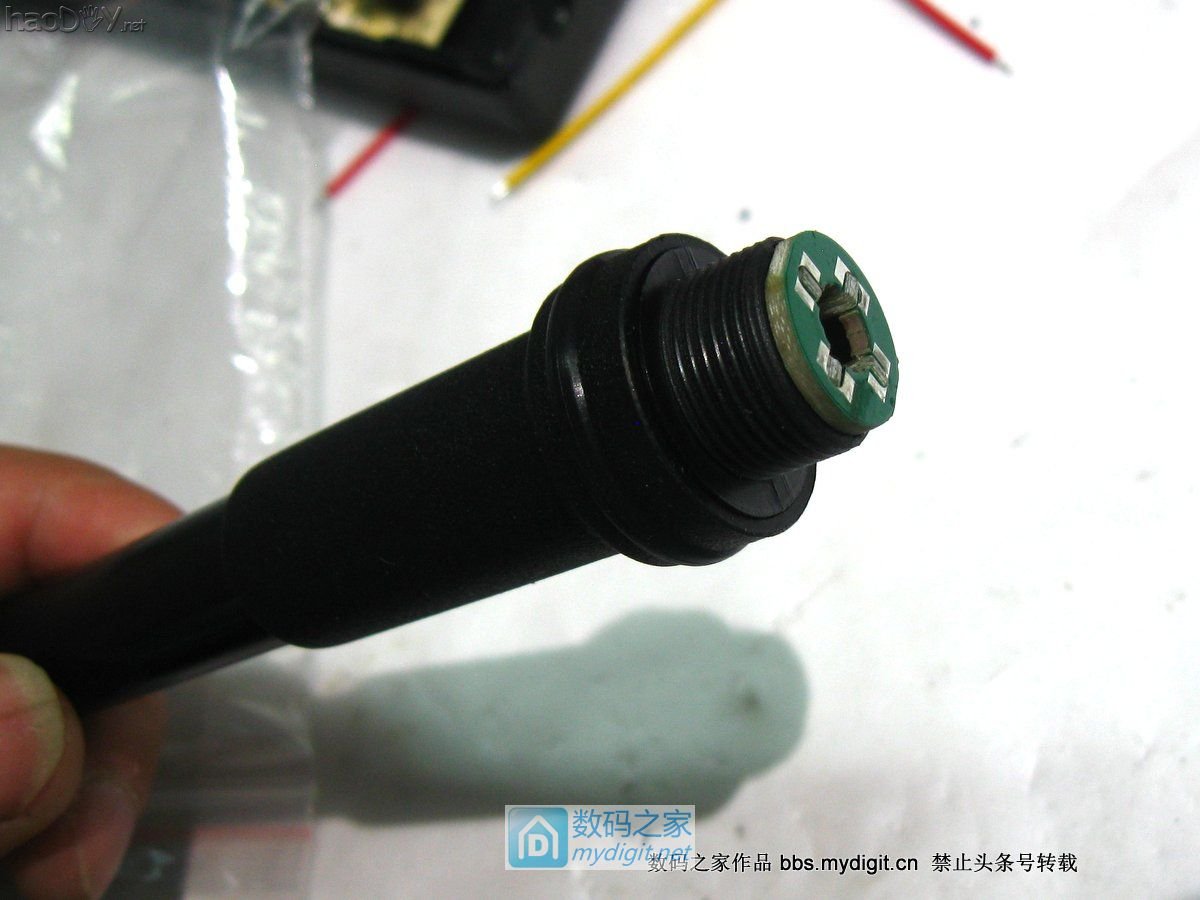

套入手柄里面
DIY人生第一支 猪肉 T12恒温烙铁

套件的好处是各个配合都是完美的,要是自己做到处都会卡到,得修半天
DIY人生第一支 猪肉 T12恒温烙铁

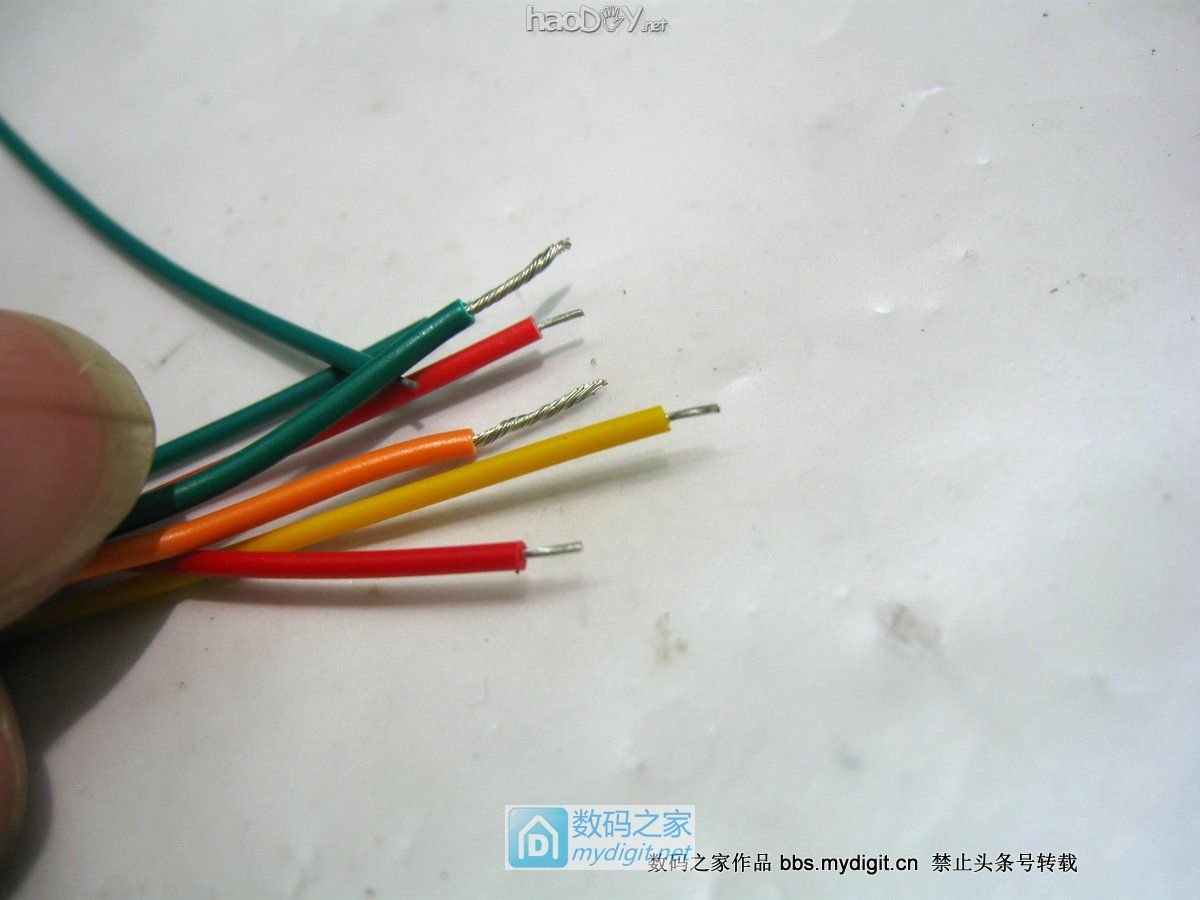

现在折腾控制板,套件带的线不是硅胶线,还有点细,为了减少线路损耗,自己找了一截线
DIY人生第一支 猪肉 T12恒温烙铁

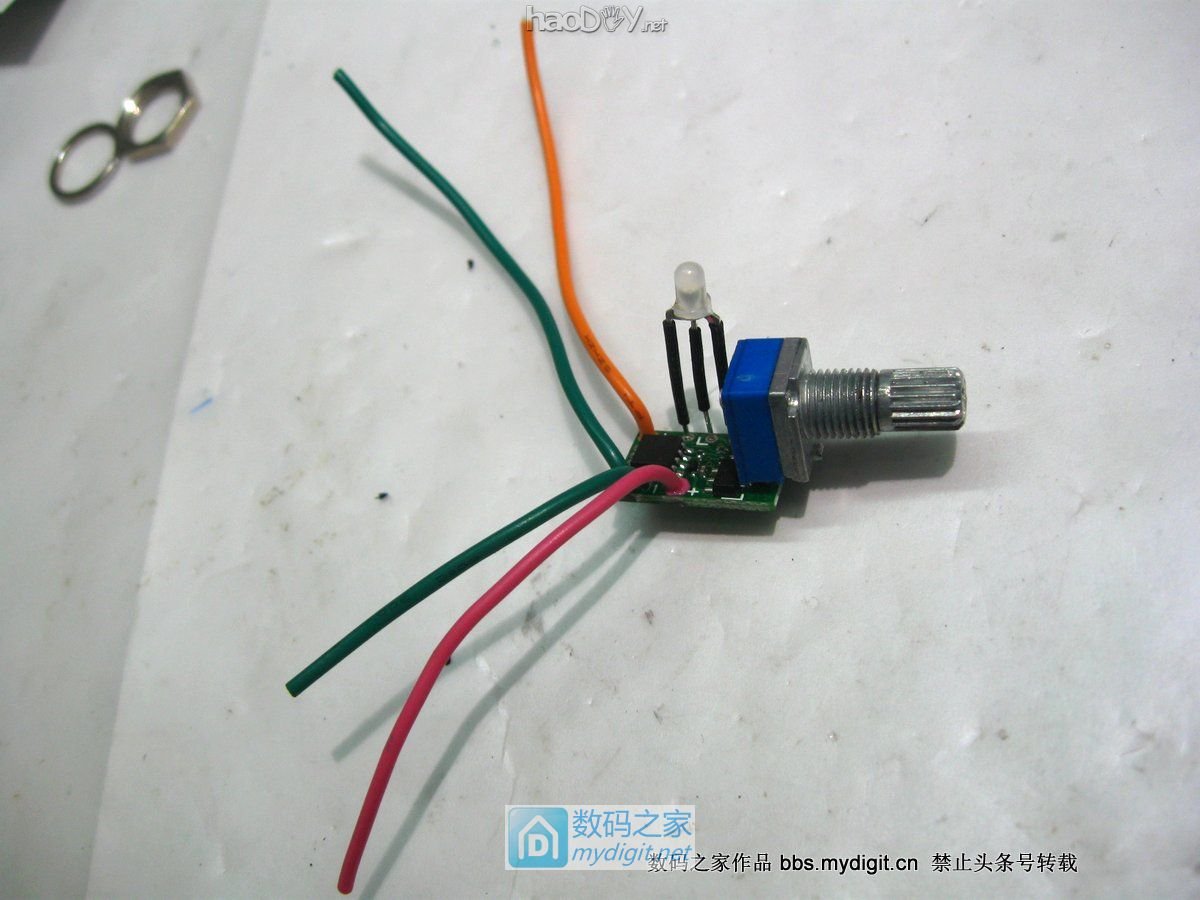

控制器4要根线焊好,指示灯最后决定朝上,本来是想着和旋钮同向
DIY人生第一支 猪肉 T12恒温烙铁

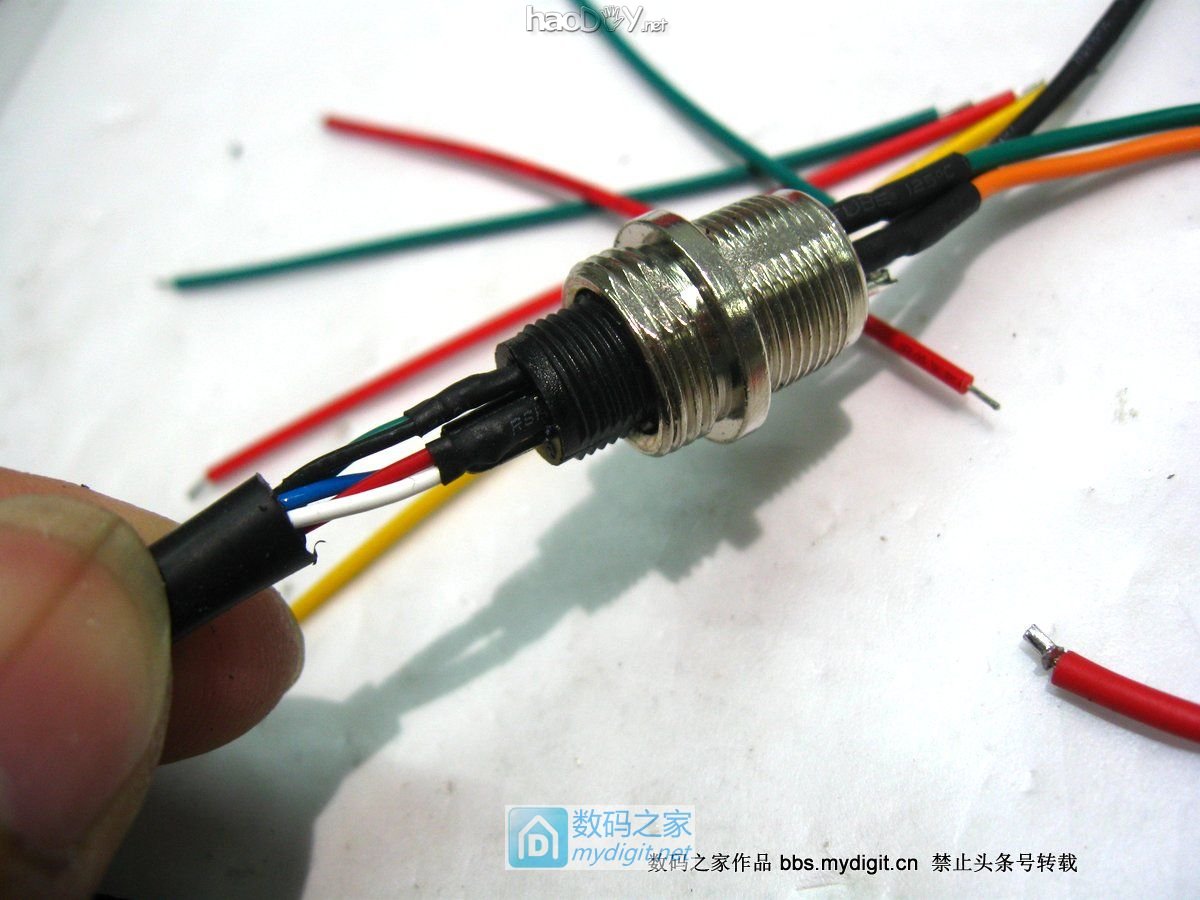

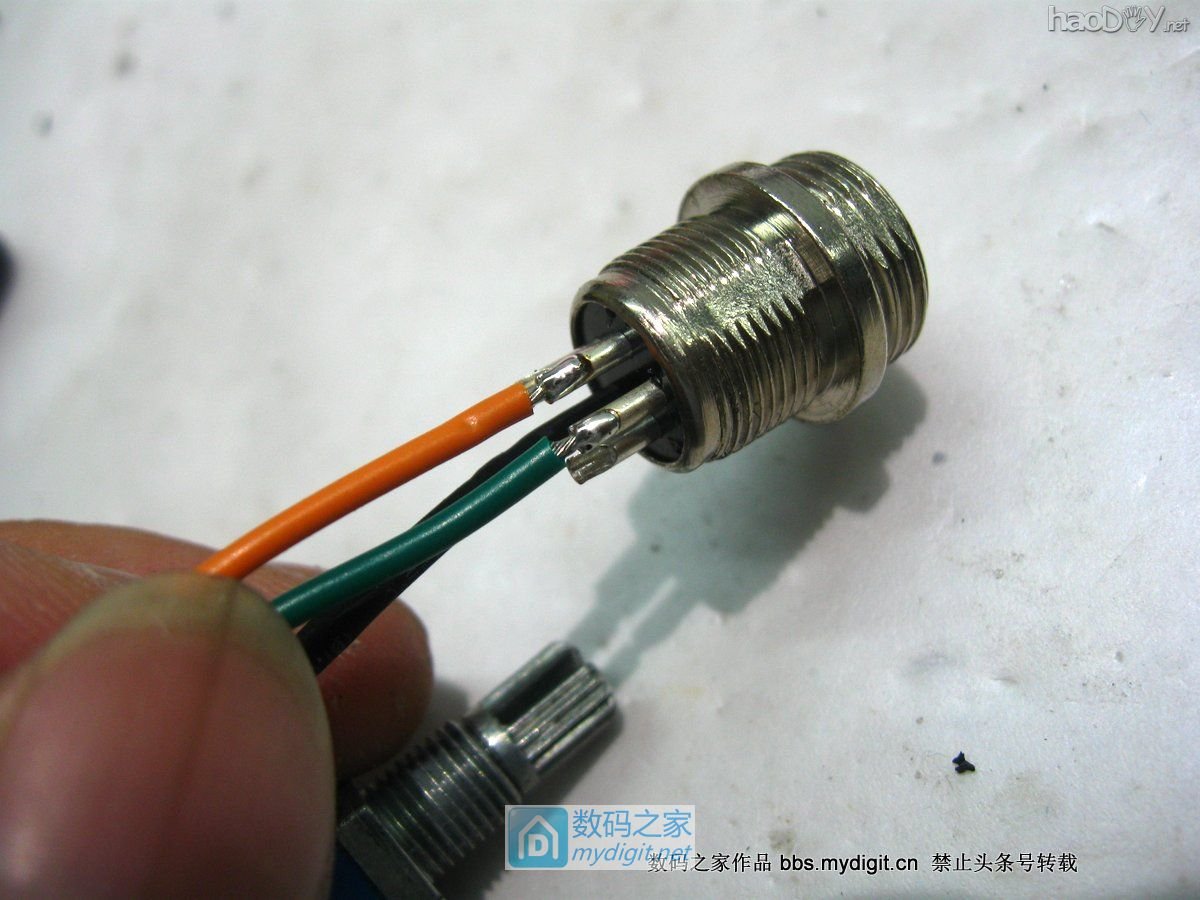

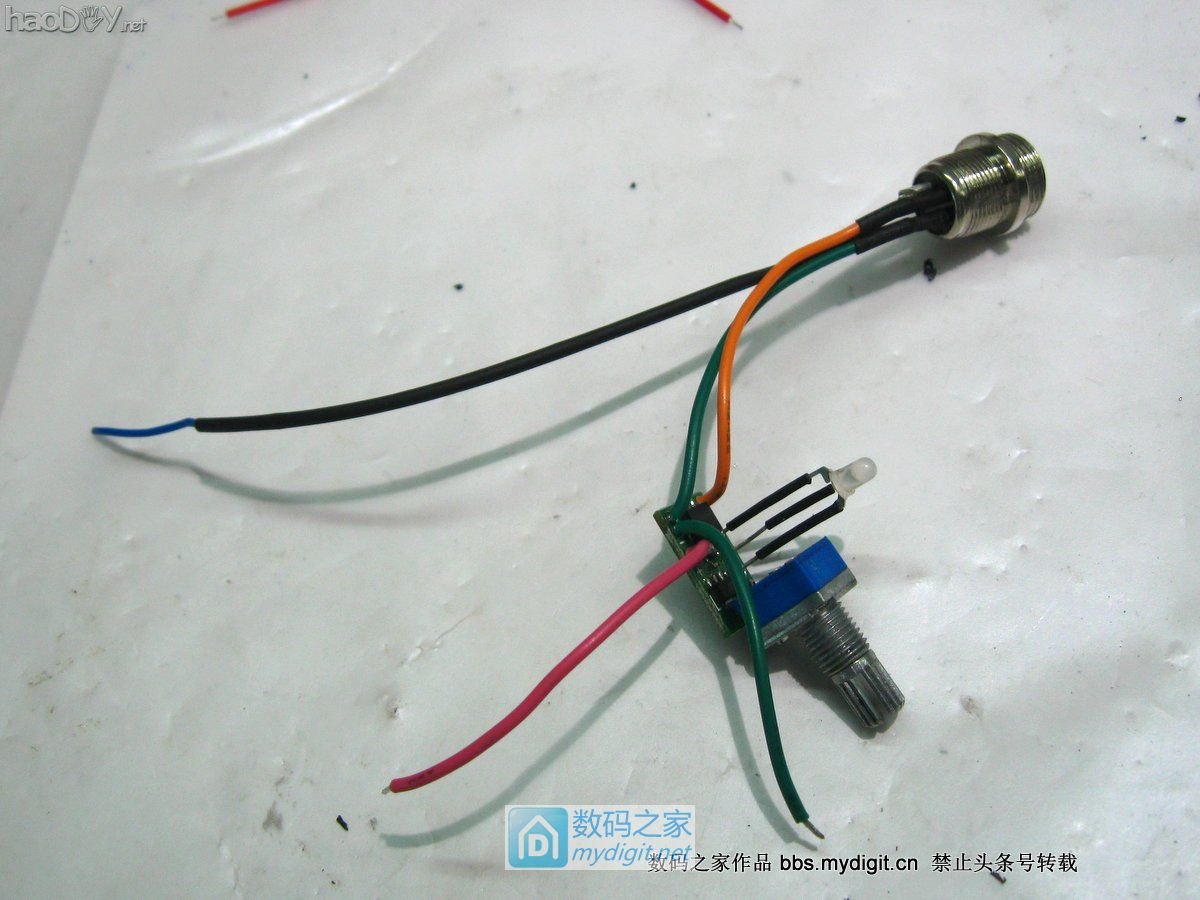

航空头焊好线
DIY人生第一支 猪肉 T12恒温烙铁

套上套管  剩下三个线头,接电源正,负,还有地线直接接三插地线
DIY人生第一支 猪肉 T12恒温烙铁

手柄线另外一端也同样并联处理
DIY人生第一支 猪肉 T12恒温烙铁

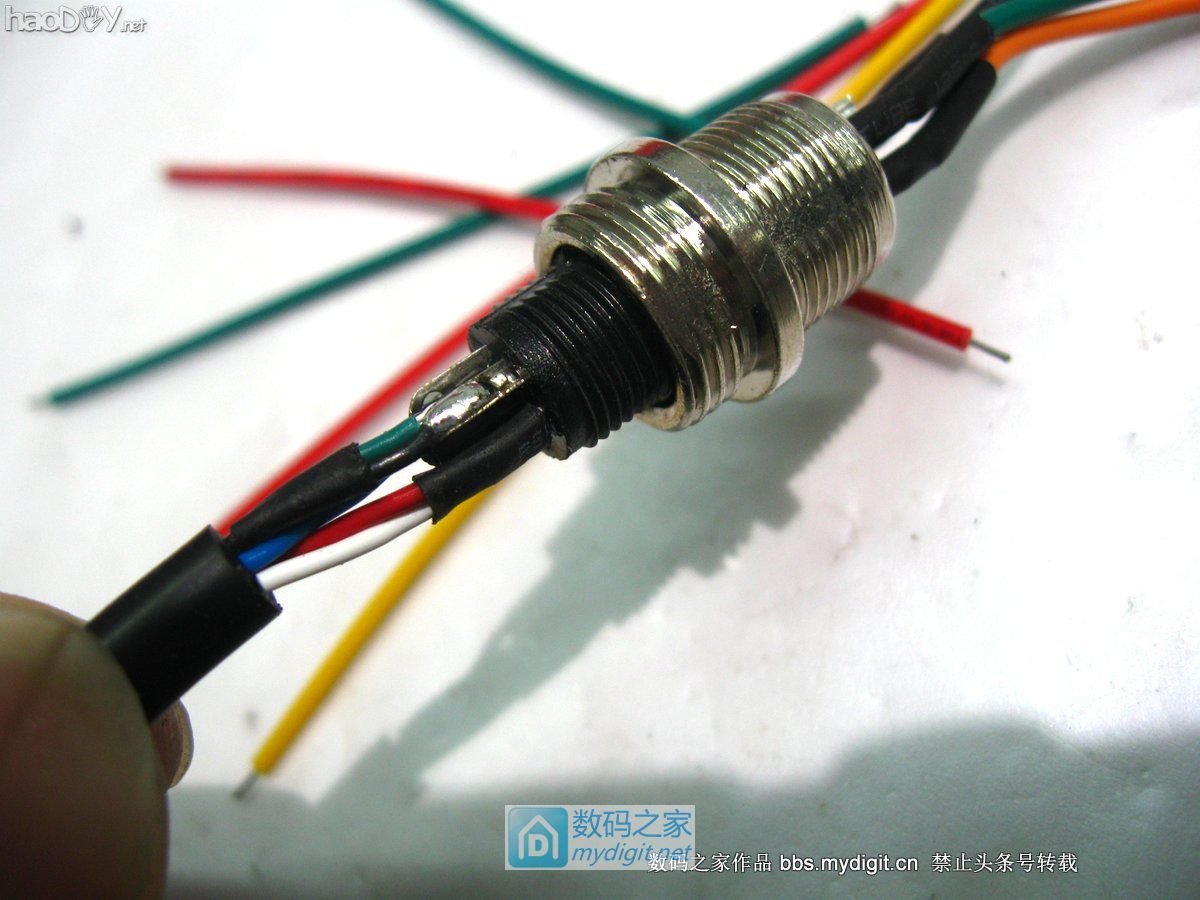

对插后焊接,保证不会焊错,
DIY人生第一支 猪肉 T12恒温烙铁

推上套管烤紧
DIY人生第一支 猪肉 T12恒温烙铁

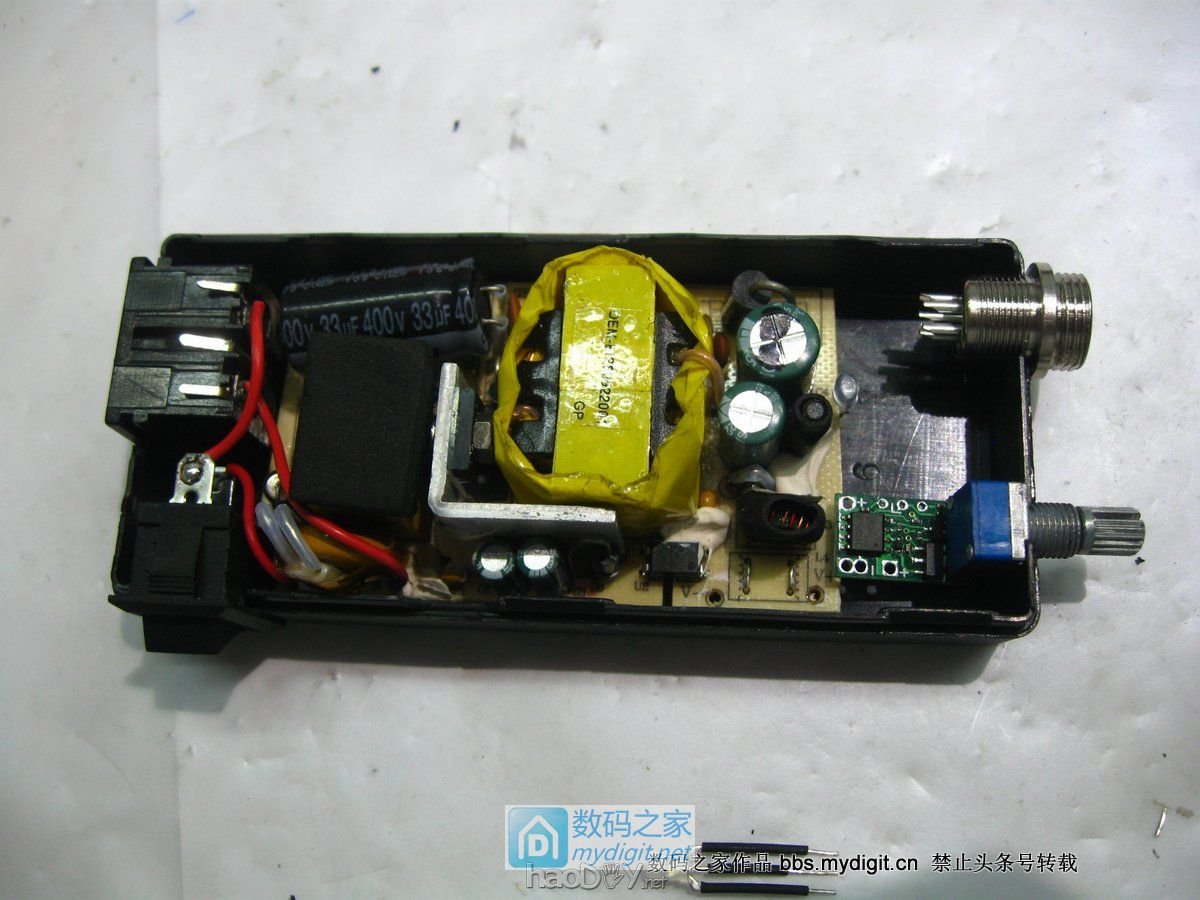

把零件塞到电源盒子空的地方,正好合适
