【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽

时间:2017-08-07 13:36来源:未知 作者:炫彩 点击:
技术篇 这是一部迟来的收音机,因他错过了短波广播最辉煌的年代; 这是一款简约的收音机,模块化设计,一块万用表完成全部调试; 这是一台神奇的收音机,性能优异,接收效果堪比专业短波机! 恰逢矿坛第六届DIY大赛,开源分享,让更多爱好者体验DIY的乐趣,Fo
—技术篇

这是一部迟来的收音机,因他错过了短波广播最辉煌的年代;
这是一款简约的收音机,模块化设计,一块万用表完成全部调试;
这是一台神奇的收音机,性能优异,接收效果堪比专业短波机!

恰逢矿坛第六届DIY大赛,开源分享,让更多爱好者体验DIY的乐趣,"Follow me"自制一台短波机,实现聆听世界的梦想!

【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽

【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽

创作灵感

收音机是艺术品,涵盖无线电、声学、美学等多门类学科。

这款短波四次变频接收机的电路设计,灵感源自两台著名的短波接收机。由柯林斯(Collins)公司在上个世纪五十年代设计制造的R-390A电子管接收机;和八重洲(YAESU)公司七十年代出品,基于Wadley loop架构的FRG-7晶体管接收机。他们分别代表了电子管与晶体管时代的顶级设计,这让我从中汲取了很多的养分。

【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽

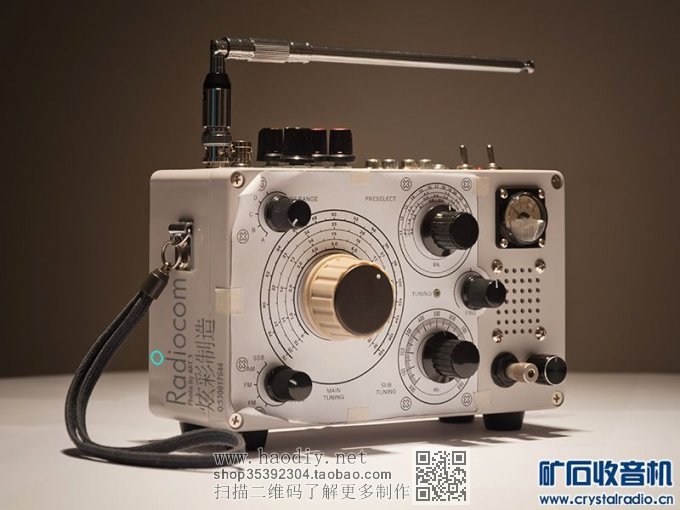

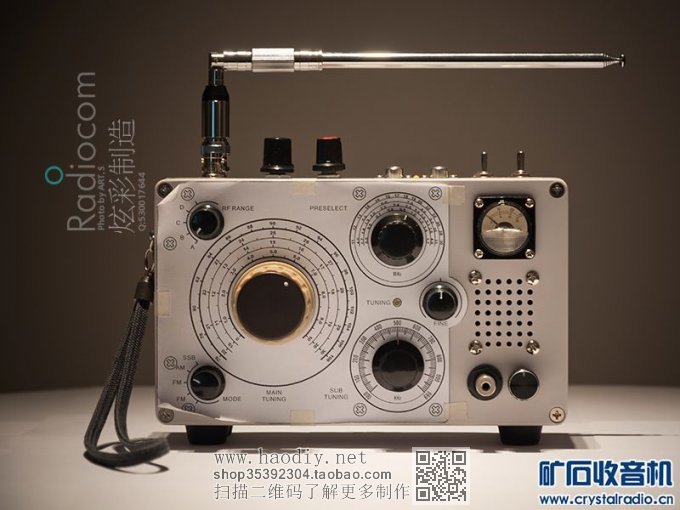

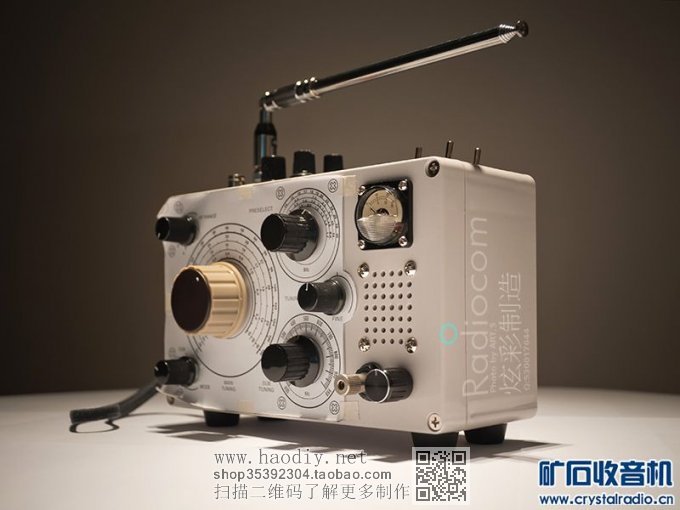

外观设计,融入了早期无线电设备的零部件造形元素,复古的频率度盘、表头、旋钮,还有外壳上闪闪发光的螺钉,金属构件等,它们都是具有时代特征的元素。色彩方面以机箱的暖白色为主色调,搭配黑色和深浅咖啡色的旋钮,再点缀一点儿红,顿时活跃起来。使同色系的色彩搭配层次丰富,又不至沉闷而死,整体表现温馨典雅。

【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽

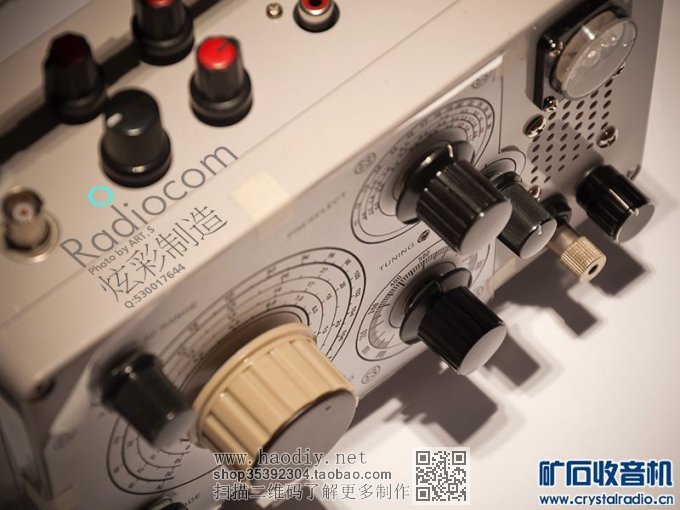

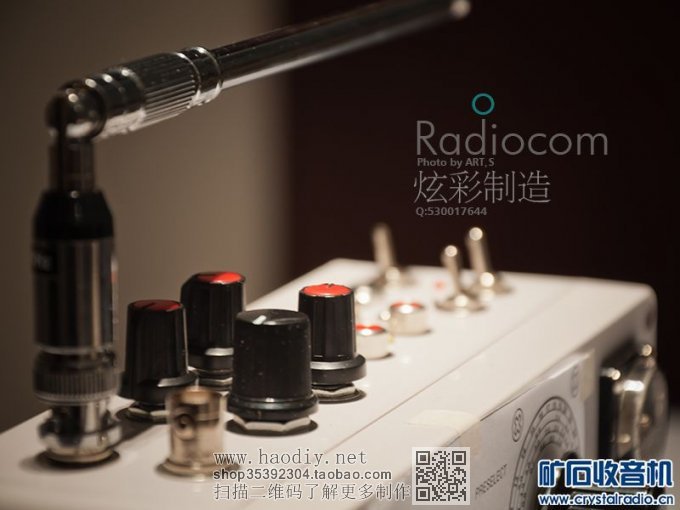

各功能元素在分布上首先考虑人体工程学,便于把持、操控调整。其次沿用美学中的对比手法来增加设备的美感,旋钮有大有小,插座有高有低,排列有疏有密,错落有致,形成美学中的疏密留白关系。个别旋钮被刻意安放在黄金分割线上,外观自然就美了起来。

【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽

【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽

一、整机性能

频率范围:
100KHz–30.000 MHz (AM)
88.0MHz–108.0 MHz (FM)

工作模式:
上边带(USB),下边带(LSB),等福报(CW),频移键控(FSK),双边带调幅(AM),宽带调频(WFM)

天线接口:
BNC (50Ω for HF)
BNC (50Ω for VHF)

天线阻抗:
50Ω不平衡
200Ω平衡(4:1巴伦阻抗变换)

工作温度范围:
0℃ to +50℃

频率漂移:
小于±1.0KHz (at 25℃) 预热(30 minutes)

频率步进:
连续调谐

电源电压:
13V(AC)/18V(DC)

工作电流:
350mA(AM/SSB)
230mA(FM)

尺寸:
200(W)×120(H)×75(D) mm

重量:
2kg

接收系统:
四次变频超外差电路(AM/SSB)
单次变频超外差电路(FM)

中频:
HF
第一中频1st: 50.0-80.0 MHz
第二中频2nd: 38.3-39.3 MHz
第三中频3rd: 0.7-1.7 MHz
第四中频4th: 450 kHz
VHF
第一中频1st: 10.7MHz

灵敏度:
0.100-1.799MHz  4μV (AM)
1.800-29.999MHz 1.0μV (AM,SSB,CW)
88.0-108.0MHz  1.4μV (WFM)

SSB,AM BW=6.0kHz at 10dB S/N,
WFM BW=180kHz at 12dB SINAD

选择性:
SSB (BW=6kHz)        高于6.0kHz/-3dB, 低于18.0kHz/-60dB
AM  (BW=6kHz)        高于6.0kHz/-3dB, 低于18.0kHz/-60dB
WFM (BW=180kHz) 高于150kHz/-6dB, 低于360kHz/-40dB

镜像抑制:
高于45dB

音频输出功率:
4Ω负载上失真1%时,不小于5W

音频输出阻抗:
4-8Ω

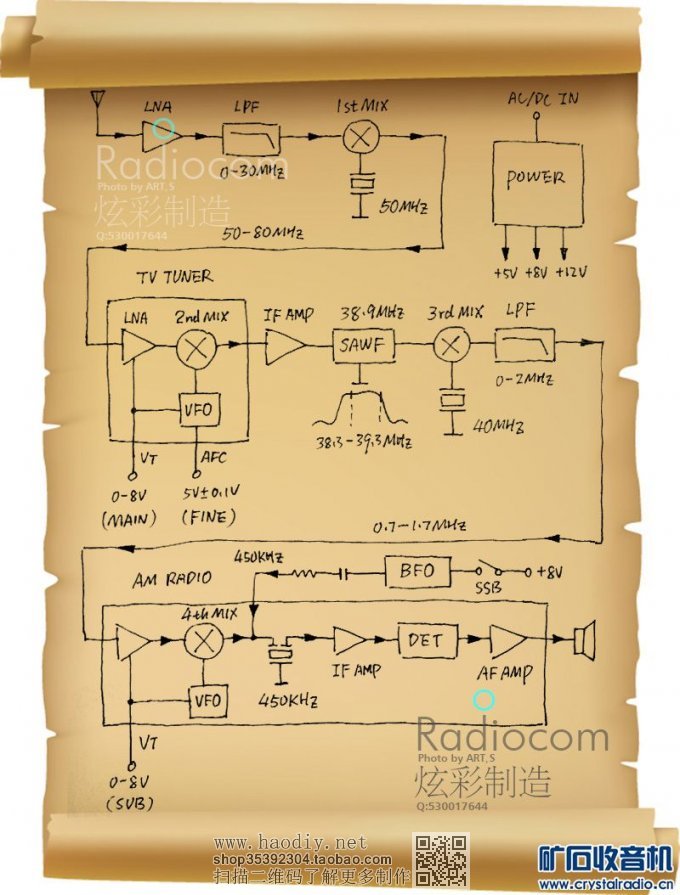

二、电路框架

但凡专业的短波设备,其电路的复杂程度让人咋舌,作为业余爱好者在没有仪器和技术条件下很难仿制成功,如何造出一台简约不简单的短波设备,着实让我苦恼了一阵子。最终还是沿袭模块化的设计风格,采用质优价廉的电视高频头+车机高频头方案,不但结构紧凑还免去了调试高频通道的麻烦,通过巧妙的变频,实现了专业短波接收机的效果。

【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽

三、原理概述

电视高频头和车机高频头均为成熟的产品,有着非凡的表现,但接收频率都不在短波范围内,变频是衔接他们的唯一手段。

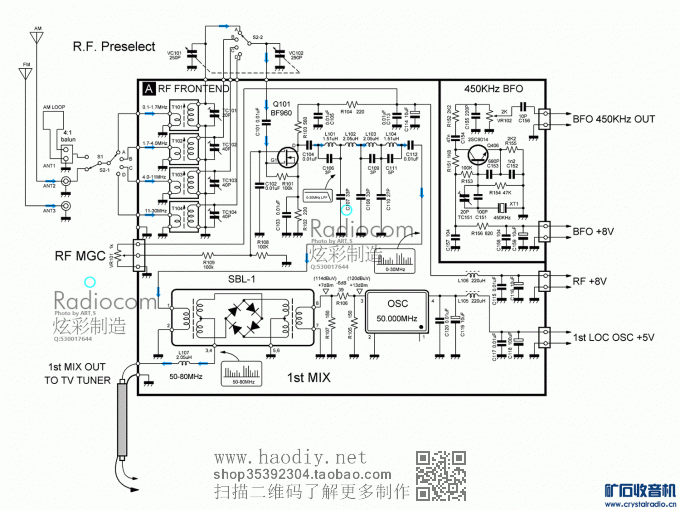

天线信号经RF.Preselect(高频预选、高放)及0-30MHz切比雪夫LPF低通滤波器后,在SBL-1二极管平衡混频器中与来自有源晶振的50MHz信号混频,将0-30MHz中短波频谱上移,得到50-80MHz一中频基带信号,50-80MHz恰巧落在电视高频头L段接收频率低端,高频头使用0-8V的调谐电压就能覆盖,而不必使用33V升压电路,且该段频率不受FM广播干扰相对安静。
【参赛】用电视高频头+车机高频头,打造0-30MHz短波四次变频,宽 (责任编辑:admin)
