也做一个XR3403小体积升压模块，替代34063给万用表供电

时间:2017-06-05 21:50来源:数码之家 作者:renzhong424 点击: 次
之前在坛子里看到34063模块升压到9V给万用表供电的，自己就做了一个。做得很蛋疼。http://bbs.mydigit.cn/read.php?tid=1027789效率还低，偶然在坛子里看到有人用XR3403这个芯片，一查PDF，性能还挺不错的呢，还便宜，就买了些来。开搞！！先焊在洞洞板上。反
之前在坛子里看到34063模块升压到9V给万用表供电的，自己就做了一个。做得很蛋疼。
http://bbs.mydigit.cn/read.php?tid=1027789
效率还低，偶然在坛子里看到有人用XR3403这个芯片，一查PDF，性能还挺不错的呢，还便宜，就买了些来。开搞！！

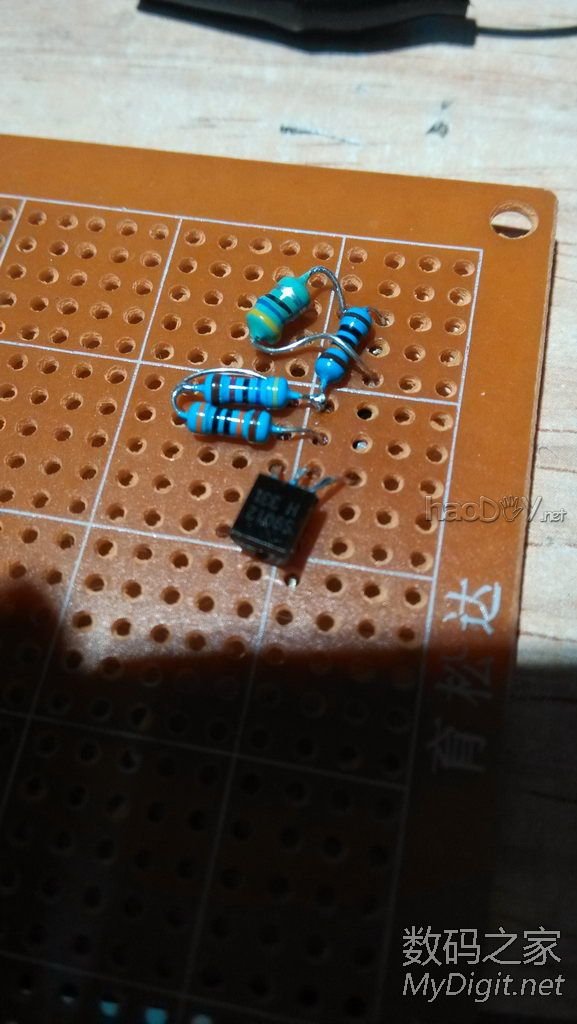

先焊在洞洞板上。
也做一个XR3403小体积升压模块，替代34063给万用表供电

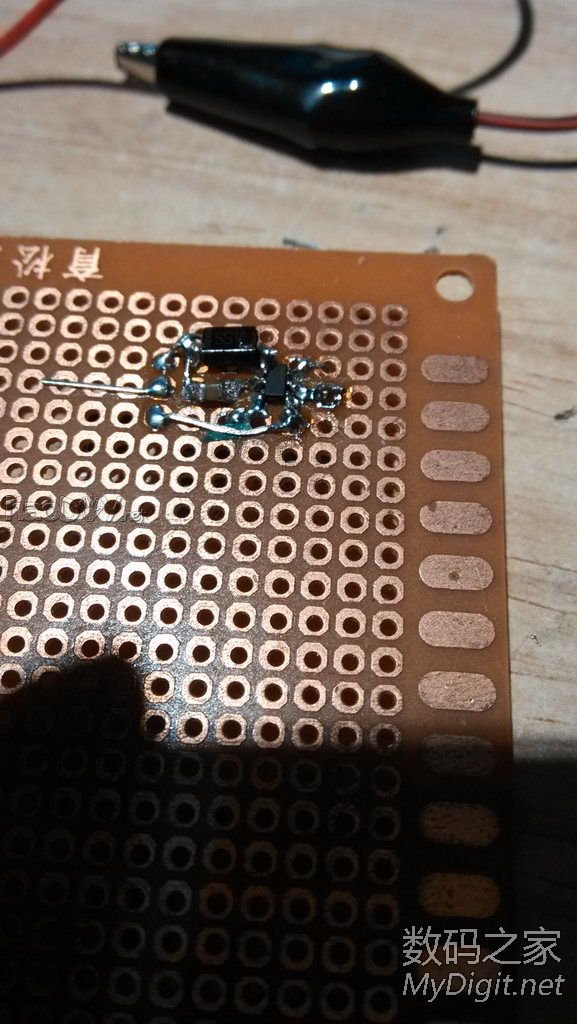

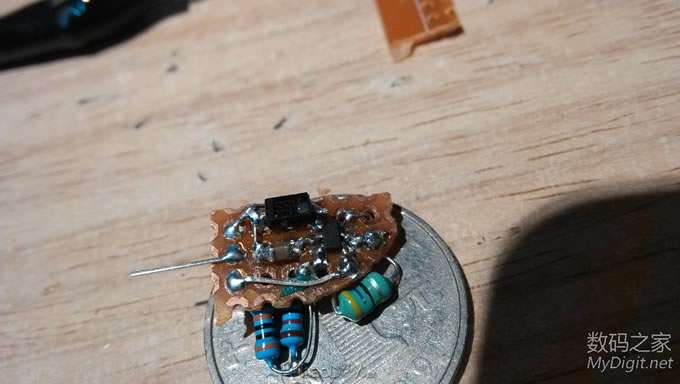

反面，那个三极管是PNP三极管，用来做开关的，降低待机功耗
也做一个XR3403小体积升压模块，替代34063给万用表供电

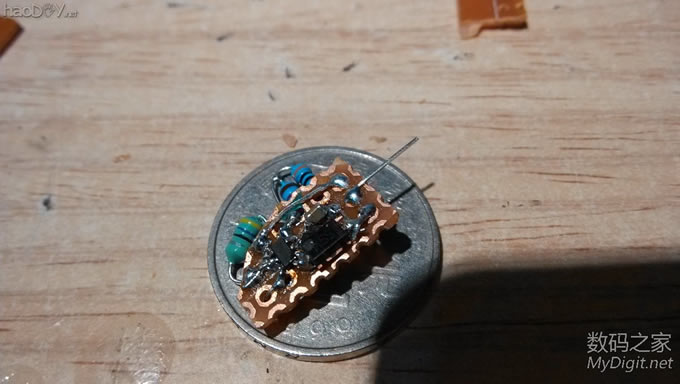

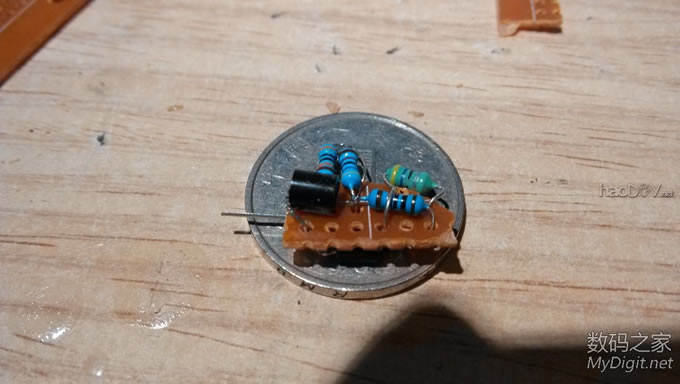

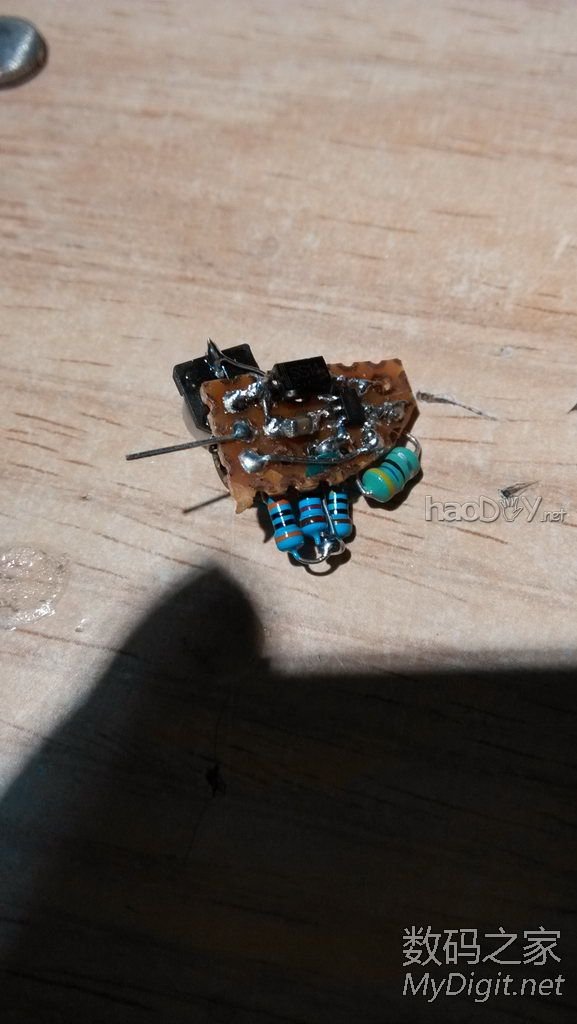

切割下来就是这样的
也做一个XR3403小体积升压模块，替代34063给万用表供电 也做一个XR3403小体积升压模块，替代34063给万用表供电 也做一个XR3403小体积升压模块，替代34063给万用表供电

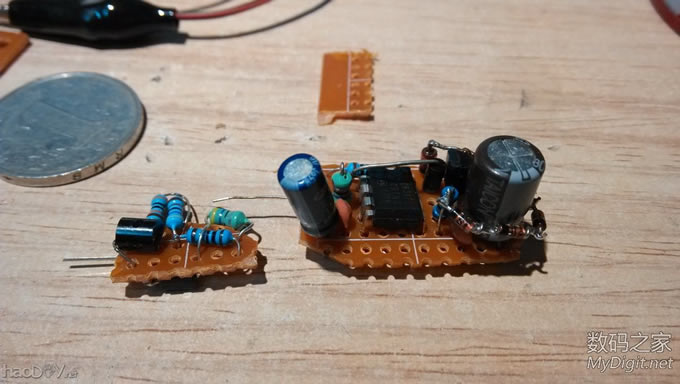

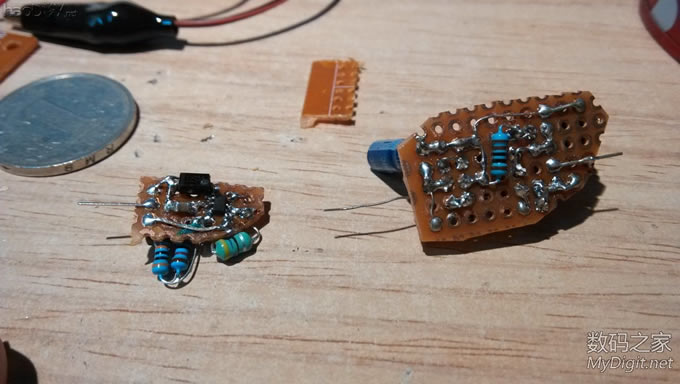

体积小吧，和之前的34063模块比较一下
也做一个XR3403小体积升压模块，替代34063给万用表供电 也做一个XR3403小体积升压模块，替代34063给万用表供电

无论体积还是效率都完暴之！！！唉，不得不赞叹科技的进步啊

也做一个XR3403小体积升压模块，替代34063给万用表供电 也做一个XR3403小体积升压模块，替代34063给万用表供电

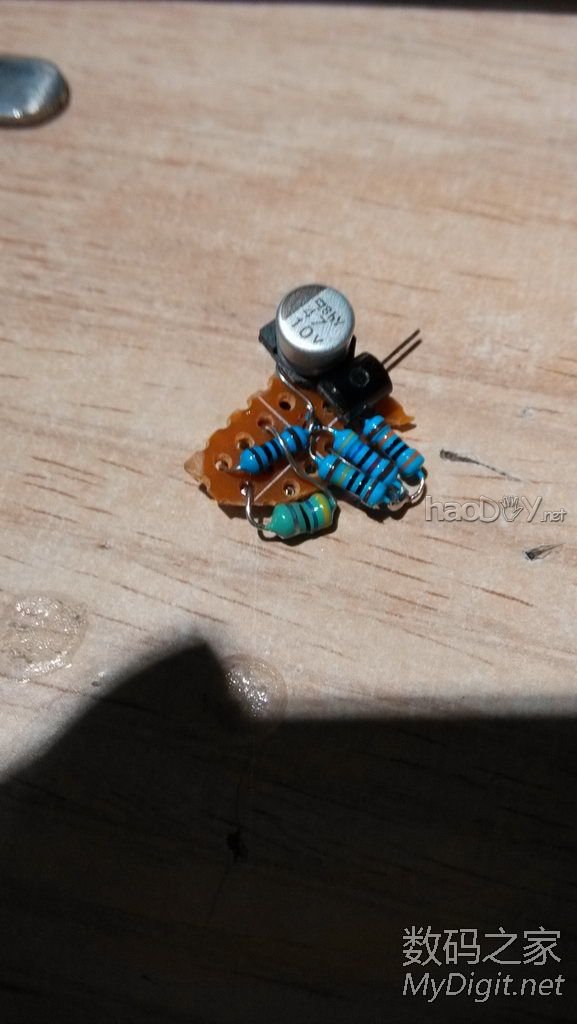

最后加上一个固态电容输出，打完收工！

多谢观赏，有M多砸点来也做一个XR3403小体积升压模块，替代34063给万用表供电
[ 此帖被renzhong424在2014-12-04 22:30重新编辑 ]
