最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~

时间:2017-08-01 15:40来源:数码之家 作者:hit00 点击:
关于制作过程及原理的简单说明见:http://bbs.mydigit.cn/read.php?tid=129345 首先全方位展示一下该作品的外观: 4个芯片叠焊,其中从下到上分别是:两个HY27UF081G2M的黑片,一个NAND01GW3B2A正片,一个NAND01GW3B2A黑片 看到最顶上一片的大锡球了吧……这
关于制作过程及原理的简单说明见:
http://bbs.mydigit.cn/read.php?tid=129345

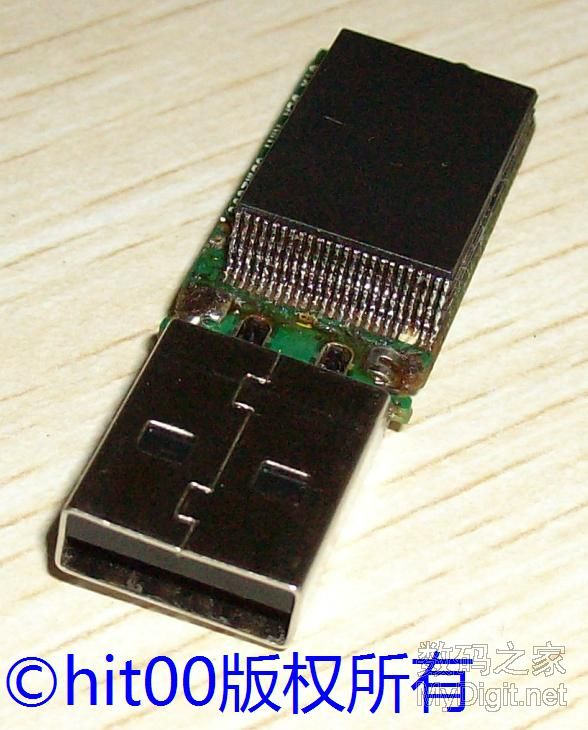

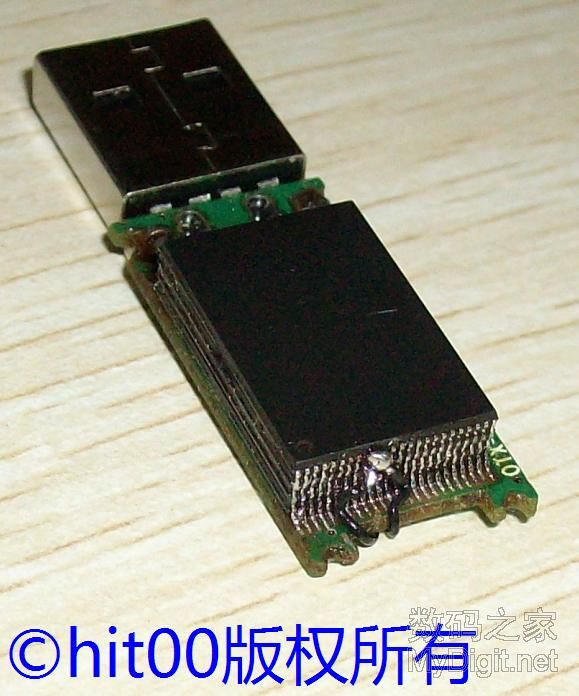

首先全方位展示一下该作品的外观:
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~

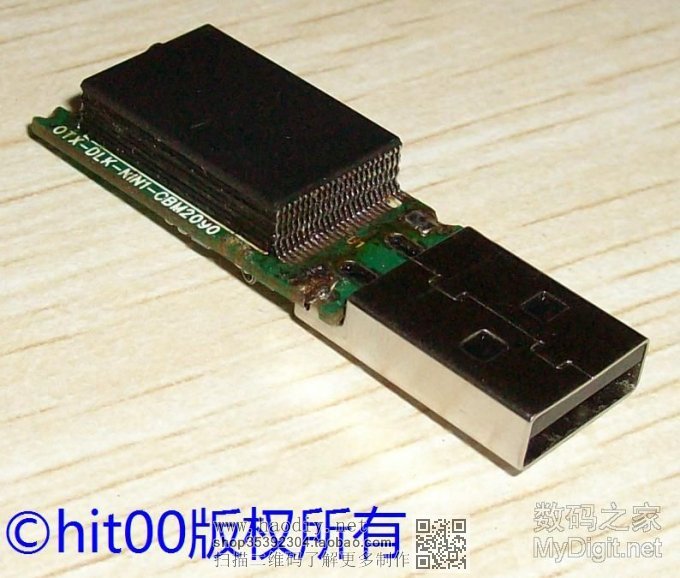

4个芯片叠焊,其中从下到上分别是:
两个HY27UF081G2M的黑片,一个NAND01GW3B2A正片,一个NAND01GW3B2A黑片
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~

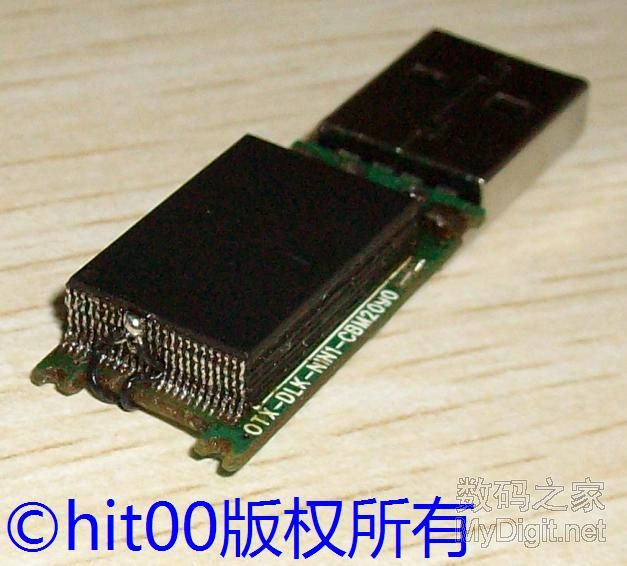

看到最顶上一片的大锡球了吧……
这是由于掰管脚的时候爪子一哆嗦吧片选脚给揪掉了:-(
只好用锡球连接了^_^
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~

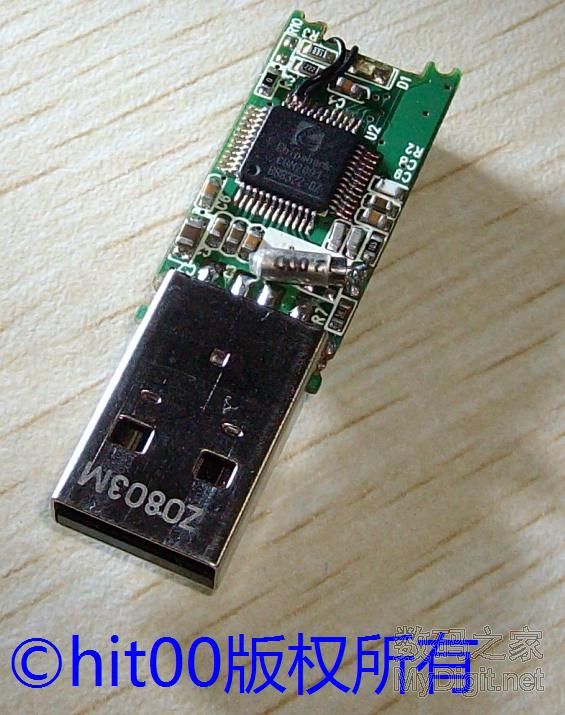

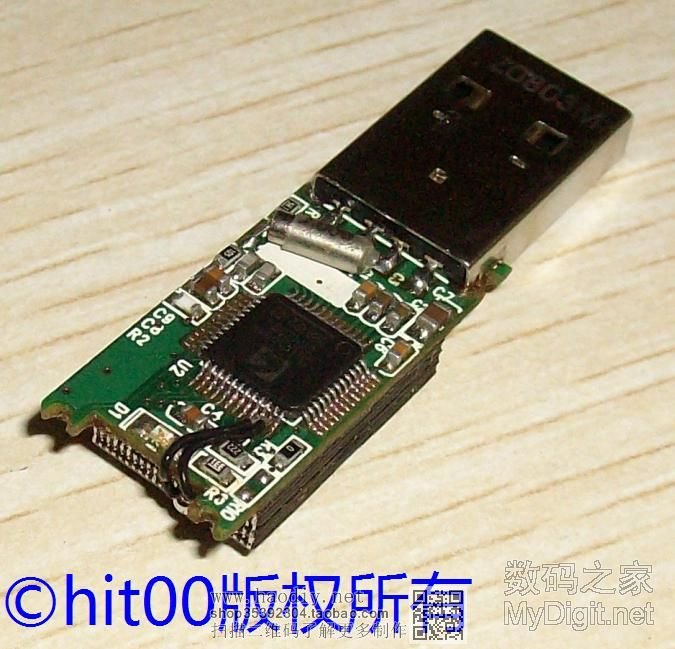

无敌绣花焊工,嘿嘿~~直接飞线到主控上!
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~
经典的芯邦CBM2091主控,对黑片支持相当好,这里面两个UF1G的闪存用别的主控都量产不过,在这里开启ECC=3后简单通过,0个坏块!!!

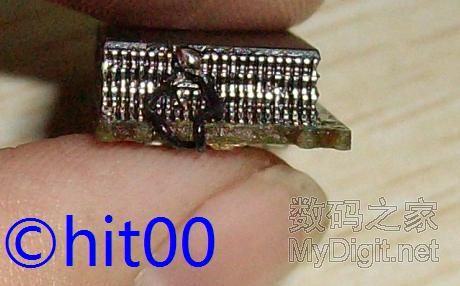

片选管脚飞线详情:
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~

量产时真的很复杂……
软件自认2个FLASH,型号HY27UF081G2M,显然不对,手动设置成4个FLASH,低格很顺利,最后提示格式化失败,晕……
然后手动设置成NAND01GW3B2A x 4,这下可好,低格都过不了了最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~,设置成NAND01Gw3A也是一样。
经过多次试验,n次失败之后,终于发现用HY27UF081G2A可以通过量产!!!

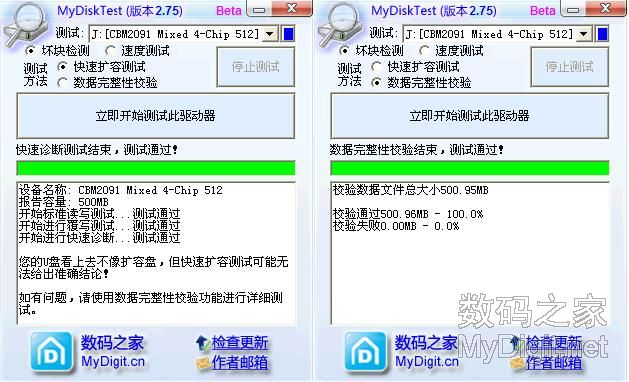

量产成功后,测试一下,竟然ok!嘿嘿最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~~~
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~

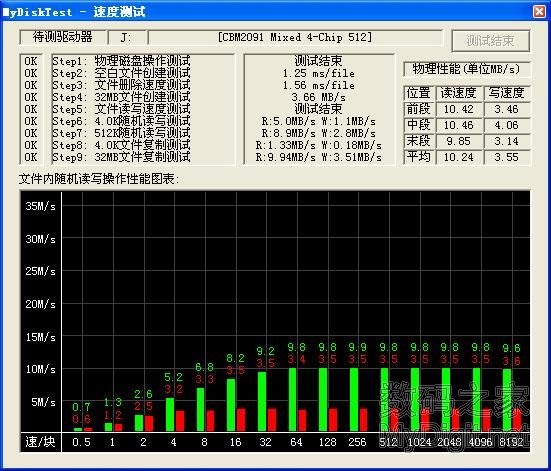

用最新的MyDiskTest v2.75 Beta测测速度表现:
最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~

呵呵,还不算慢最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~最新创作!DIY超级混合4芯片叠焊U盘,嘿嘿~~……

THE END (责任编辑:admin)
