上次坛子里有位朋友的32G三星手机主板进水报废,发贴求制作U盘.联系我后就将板子就发过来了. 具体可以看帖子:http://bbs.mydigit.cn/read.php?tid=1140789 1.收到就开始开工了,进水的手机应该马上清洗吹干主板,多数能好.看这块板进水挺久的,没用了,拆芯片利用下了,直接吹下字库芯片.

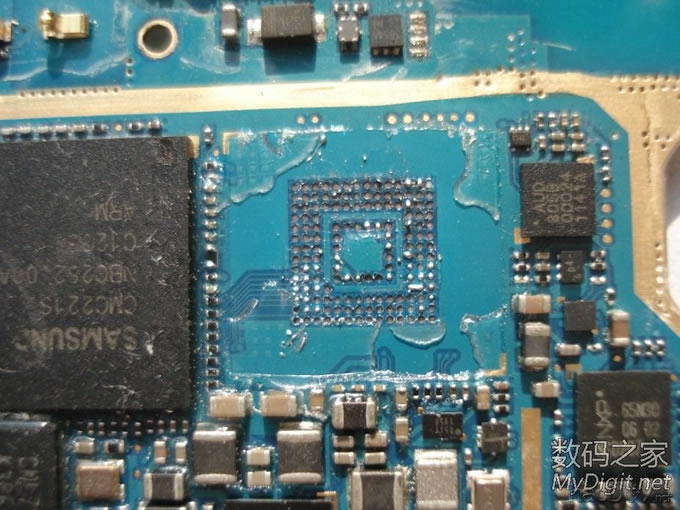

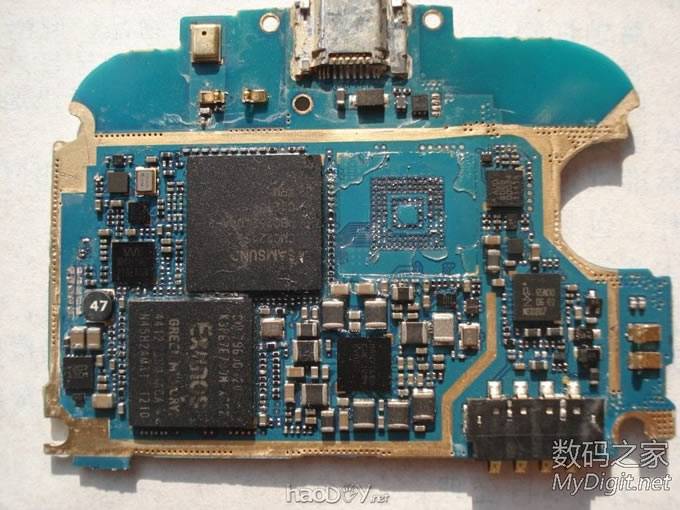

2.三星主板很差,掉点吓死人.

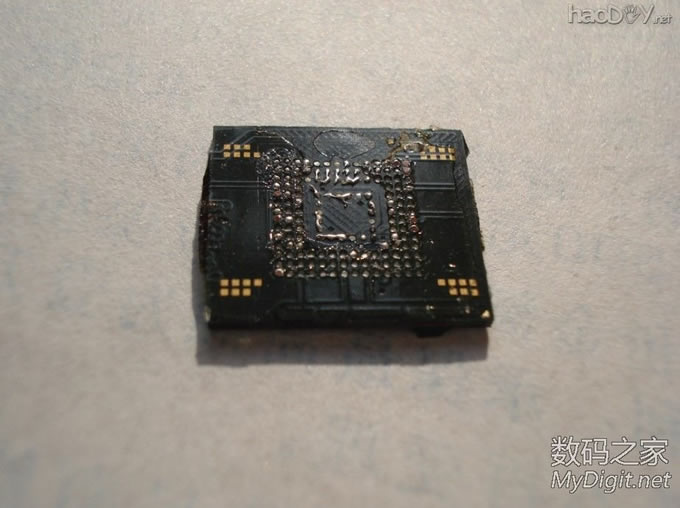

3.拿下的字库,反面有残胶.

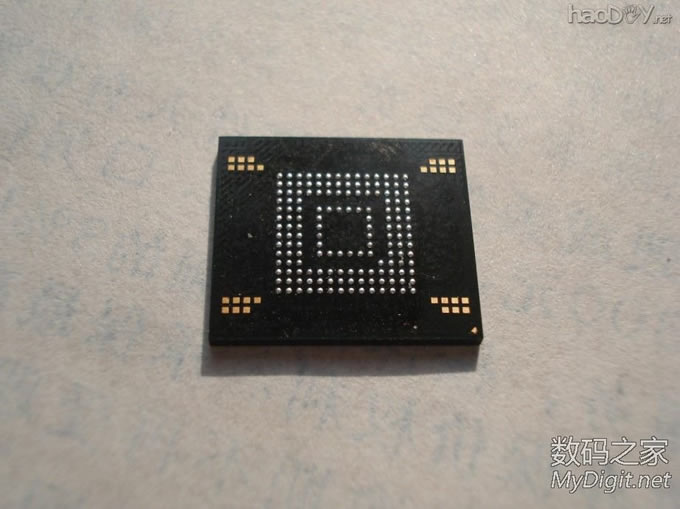

4.清理干净.

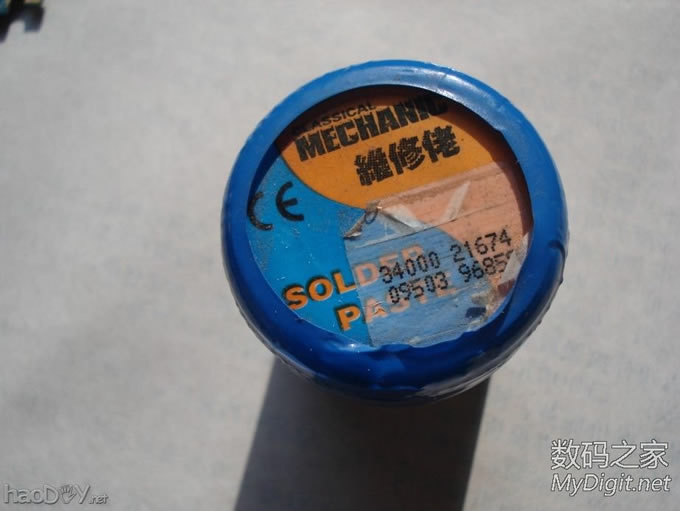

5.接下来是给芯片上锡球了,用到的锡膏,维修佬牌子的.

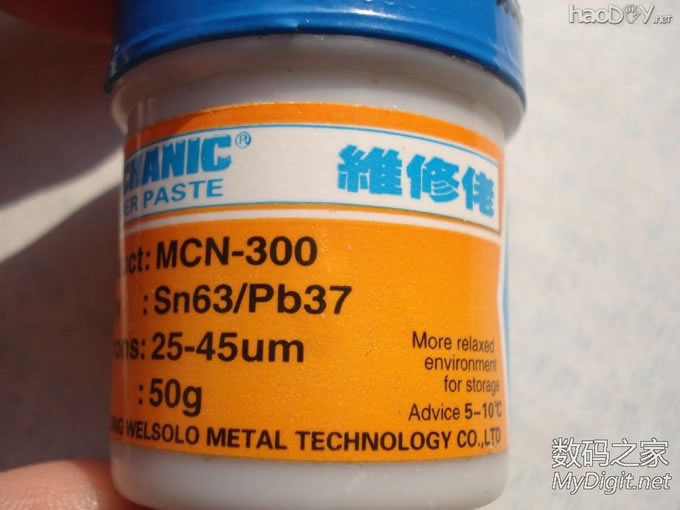

6.含铅是不是比较高?

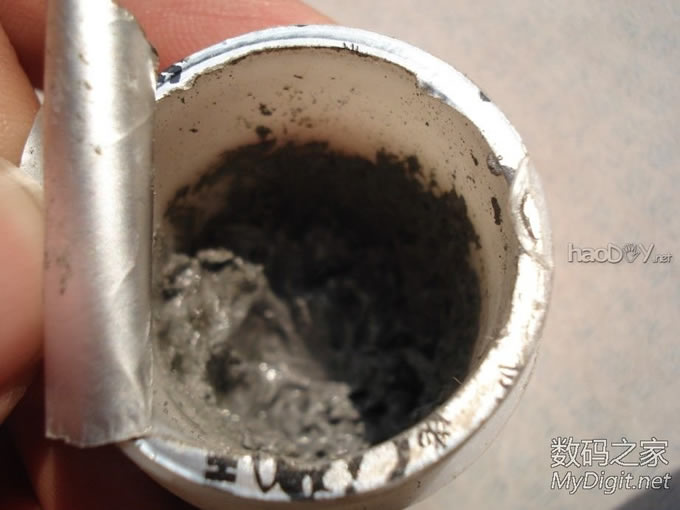

7.里面的锡糊糊.

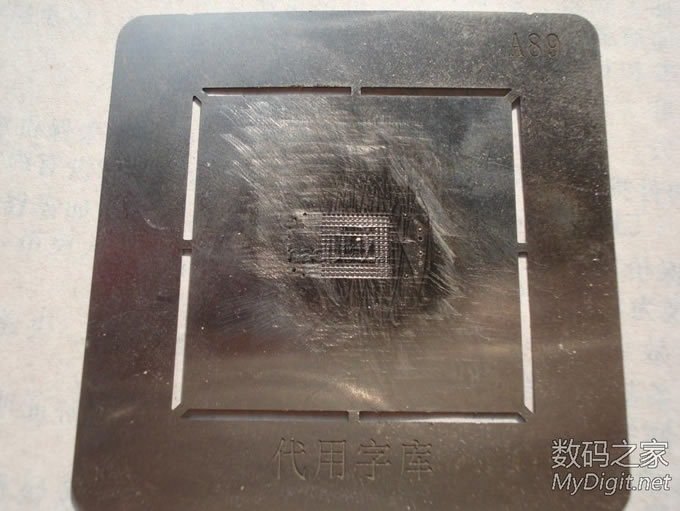

8.钢网压在芯片上,刷上一层锡膏.

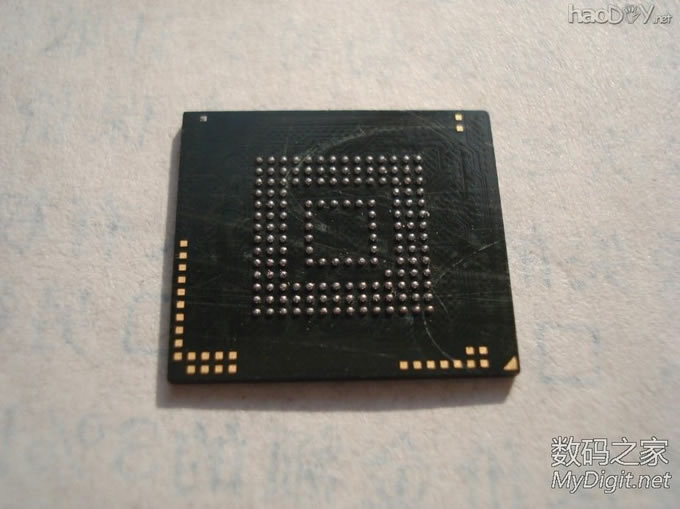

9.上好球的EMMC字库芯片.

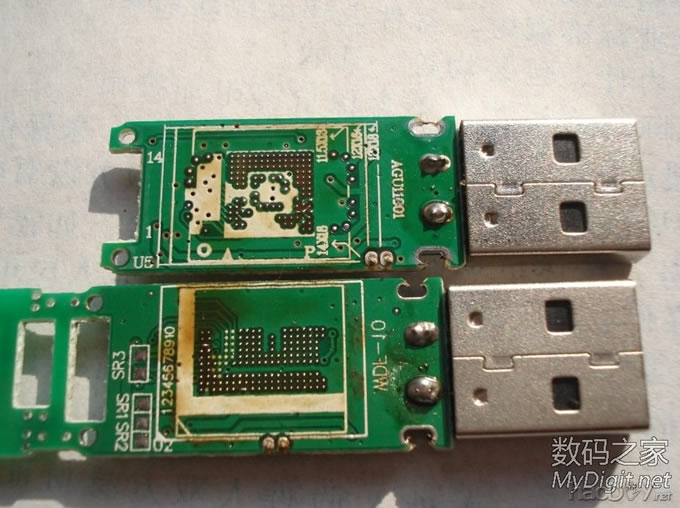

10.两种U板,上部的是153引脚的,下面的是162引脚的.

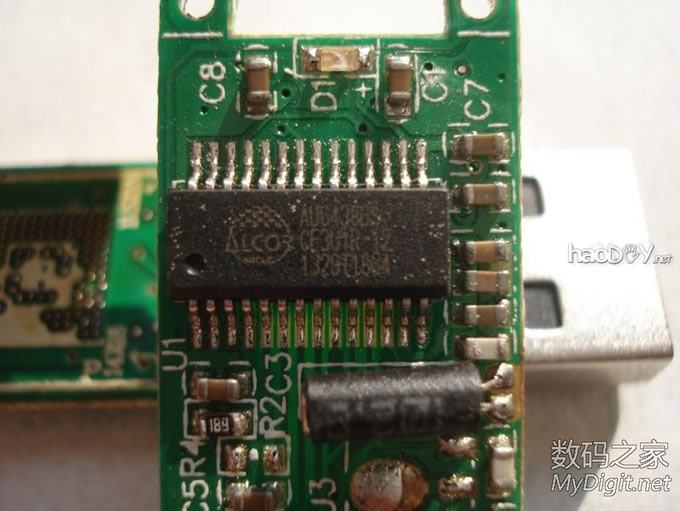

11.主控是AU6438,这应该是个读卡器芯片.

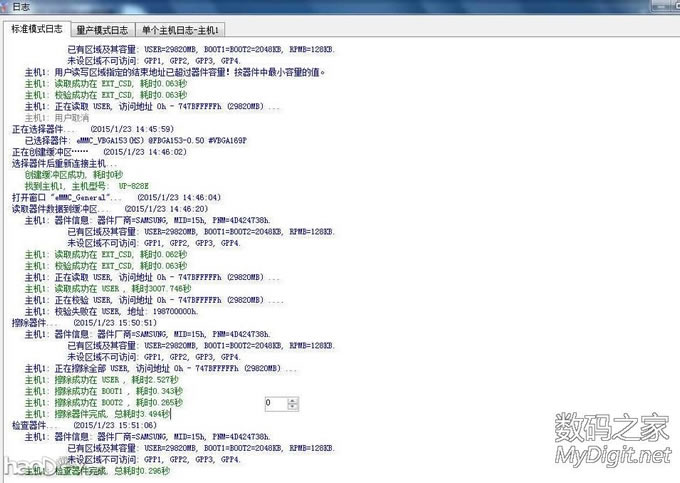

12.芯片最好上编程器测试下读写,这里擦除成功,没有问题了.擦除失败的可以扔,装U盘上必不成功. 想了解编程器设备请看我的这个帖子:http://bbs.mydigit.cn/read.php?tid=795887

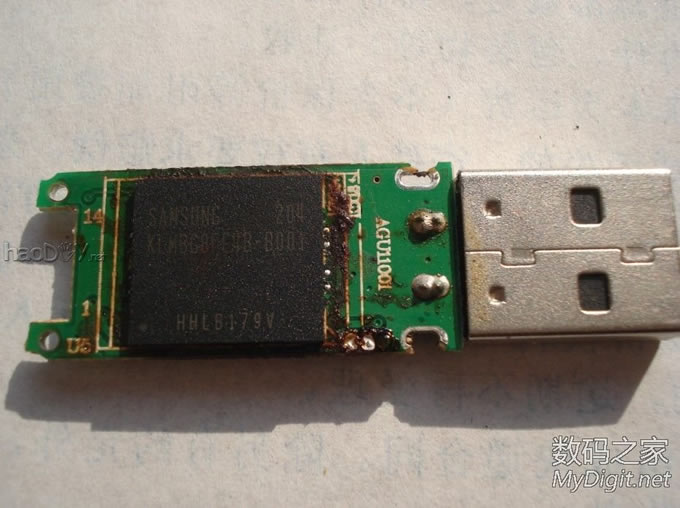

13.芯片吹到U板上.

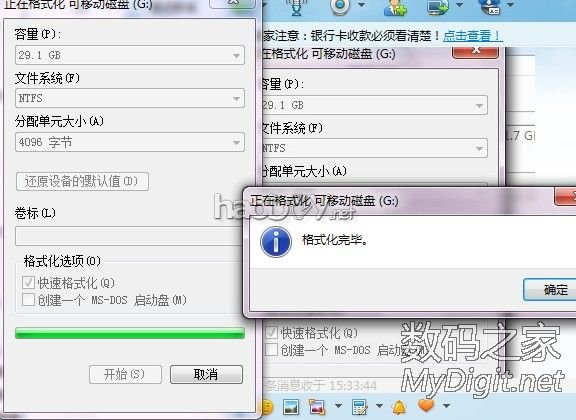

14.插上电脑,要求格式化.格式化成功,制作成功. 拆芯片,芯片除胶对手工要求较高,没有经验请勿模仿,否则会导致芯片掉点报废.

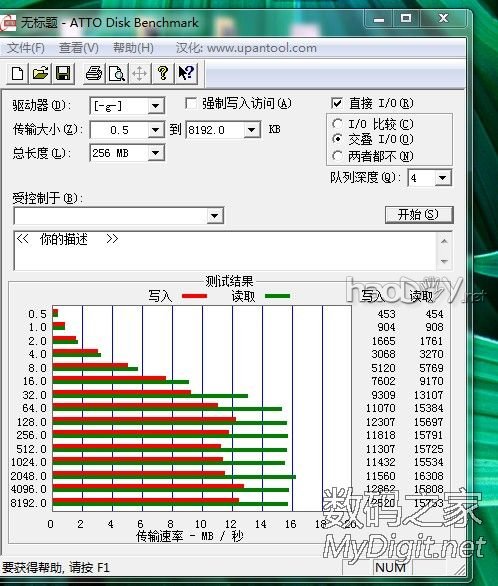

15.最后应要求上测速图,由于EMMC芯片优化了小文件的读写,所以读写速度较传统2.0的U盘速度更均衡一些,如果上USB3.0的板子速度应该会更好一些.
