用磁环串成的＂磁棒＂线圈

时间:2017-08-29 21:58来源:www.crystalradio.cn 作者: hhyy99 点击: 次
用磁环串成的quot;磁棒quot;线圈 ,矿石收音机论坛
 "磁棒"用20只R40C1 37MMx23mmx7mm串联而成，长度140mm，外径37mm，线圈用0.04x660李兹线绕在PE塑料管上共38匝，
电感量=163uH   空载Q值            600KHz=1812
                                              700KHz=1763
                                              800KHz=1710
                                              900KHz=1622
                                              1.0MHz=1550
                                              1.1MHz=1516
                                              1.2MHz=1442
                                             1.3MHz=1363
                                             1.4MHz=1289
                                             1.5MHz=1210
                                             1.6MHz=1136
                                             1.7MHz=1071

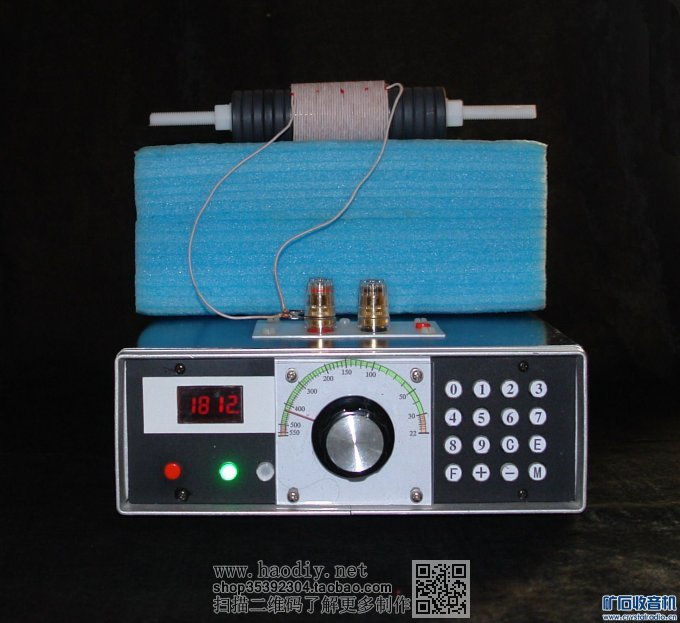

600KHz


用磁环串成的＂磁棒＂线圈

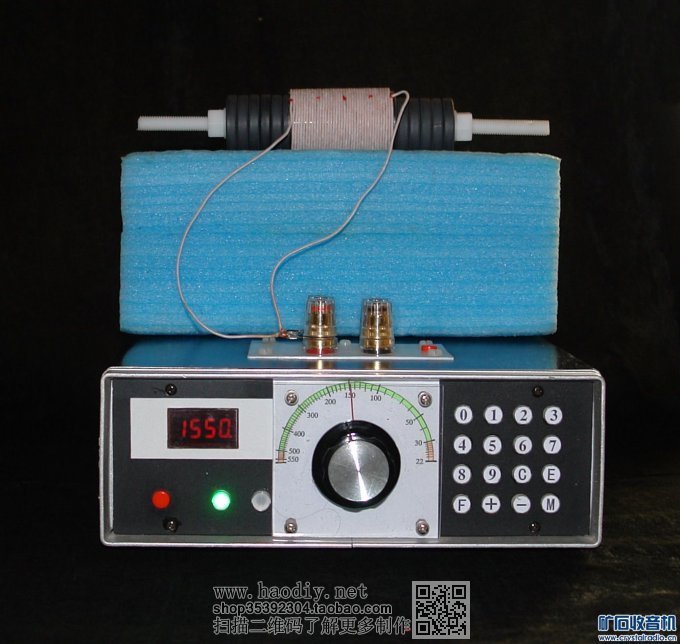

1MHz


用磁环串成的＂磁棒＂线圈

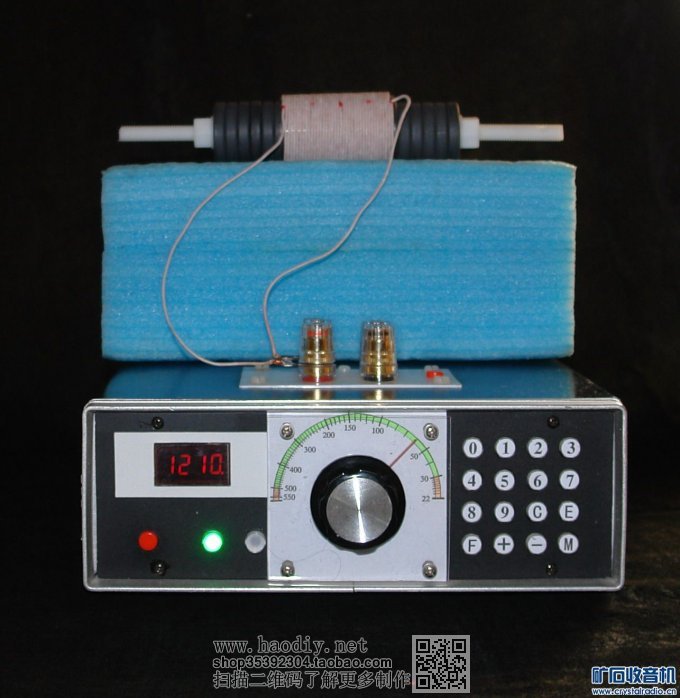

1.5MHz


用磁环串成的＂磁棒＂线圈
