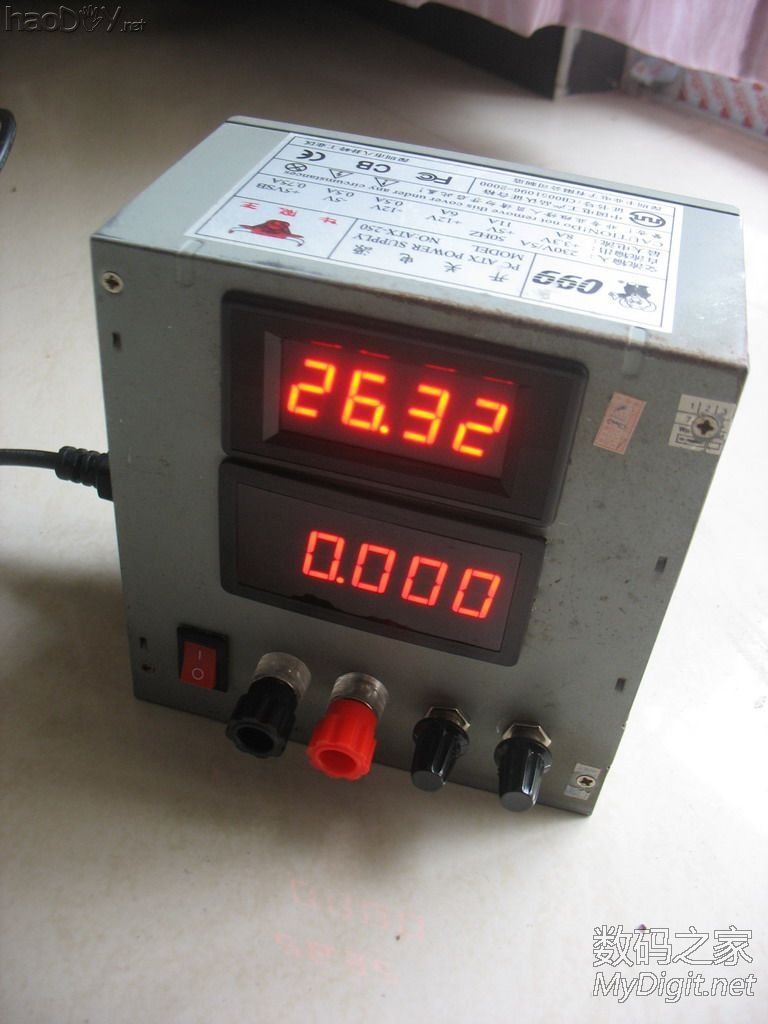

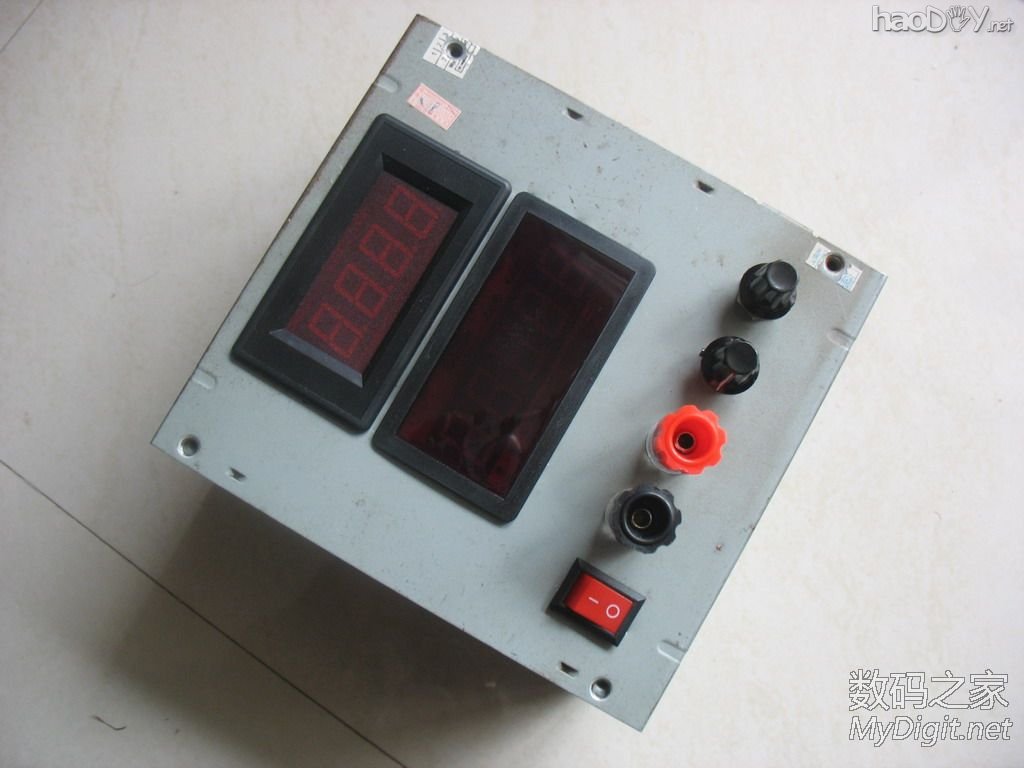

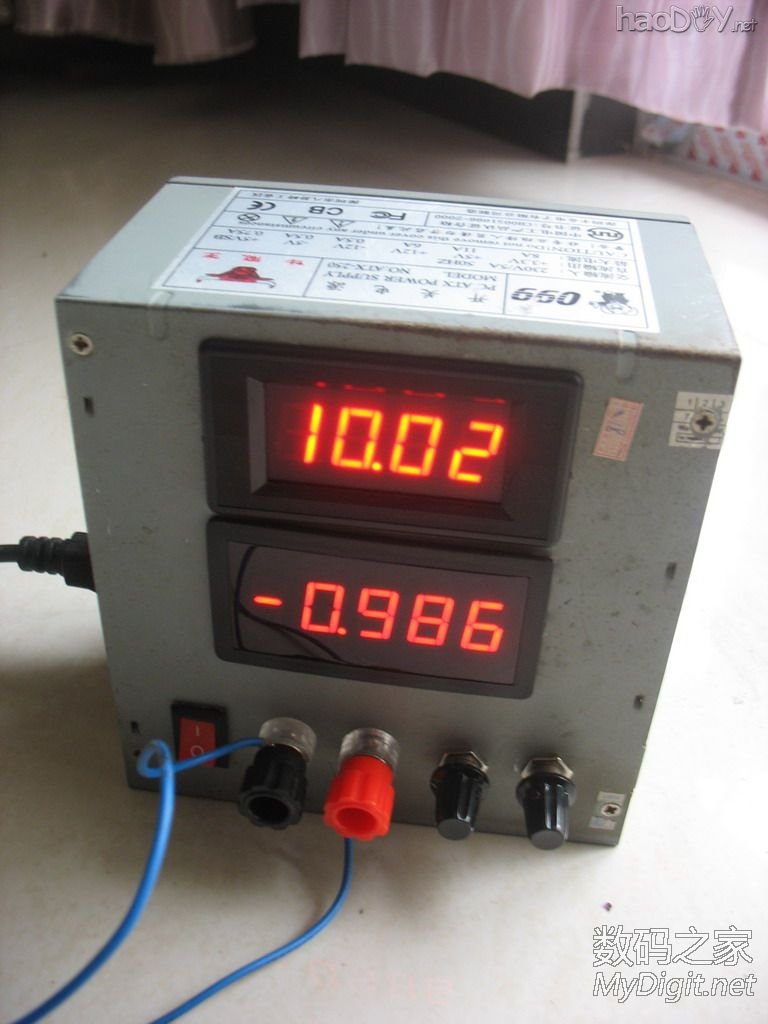

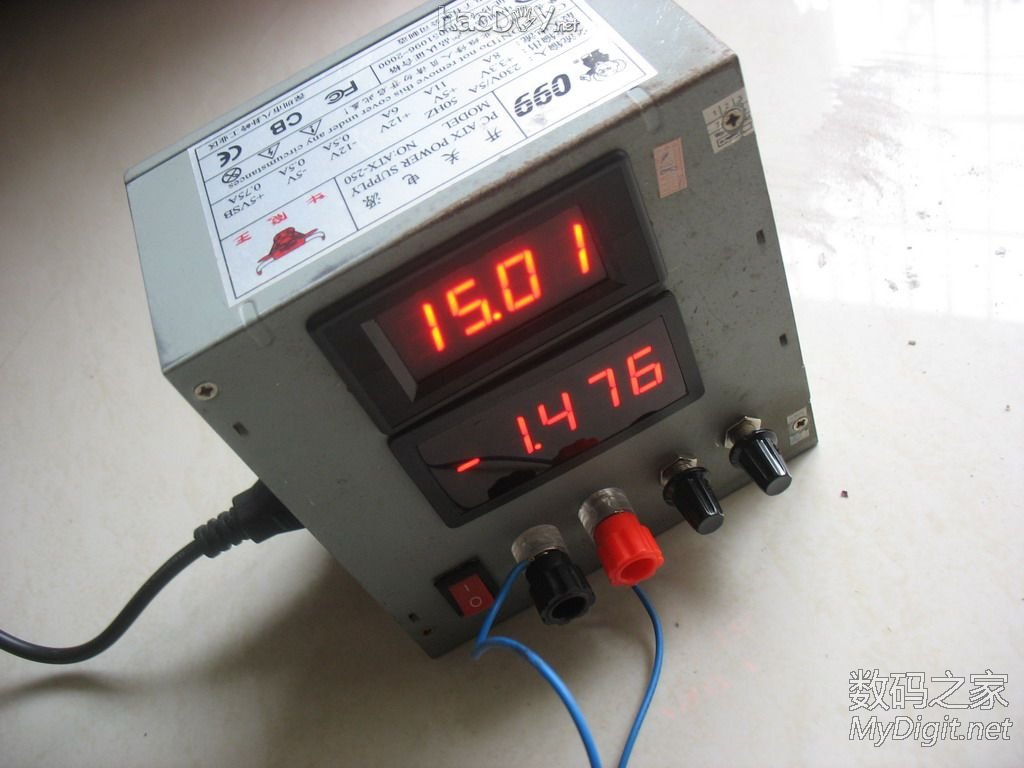

这个电源是2002年配机时买的，那时候几乎都是这种半桥结构的老电源，属LT494＋LM339方案。看到论坛有网友将这种电源改为可调　电源，心里也动了改的念头，于是采购了数显电压、电流表头，为适应维修需要，选用了四位半的电流表，显示为毫安级，电压0－26V，电源0－6A。先上改后的照片。

改ATX电源做维修电源

由于数显表头接线的原因，不能用副电源的5VSB，调压后电压是可变的，也不能用于散热风扇，所以加了一个小型变压器，分别输出12V和5V，给风扇和数显表头供电。
改ATX电源做维修电源

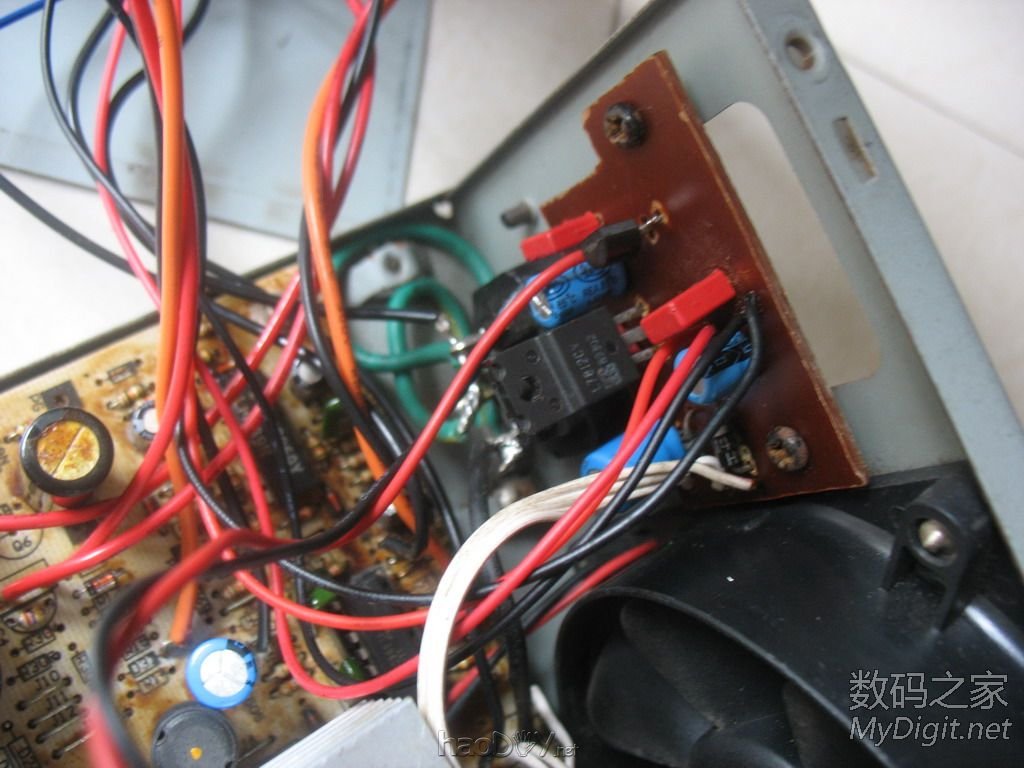

自制的数显表头和风扇供电电路。
改ATX电源做维修电源

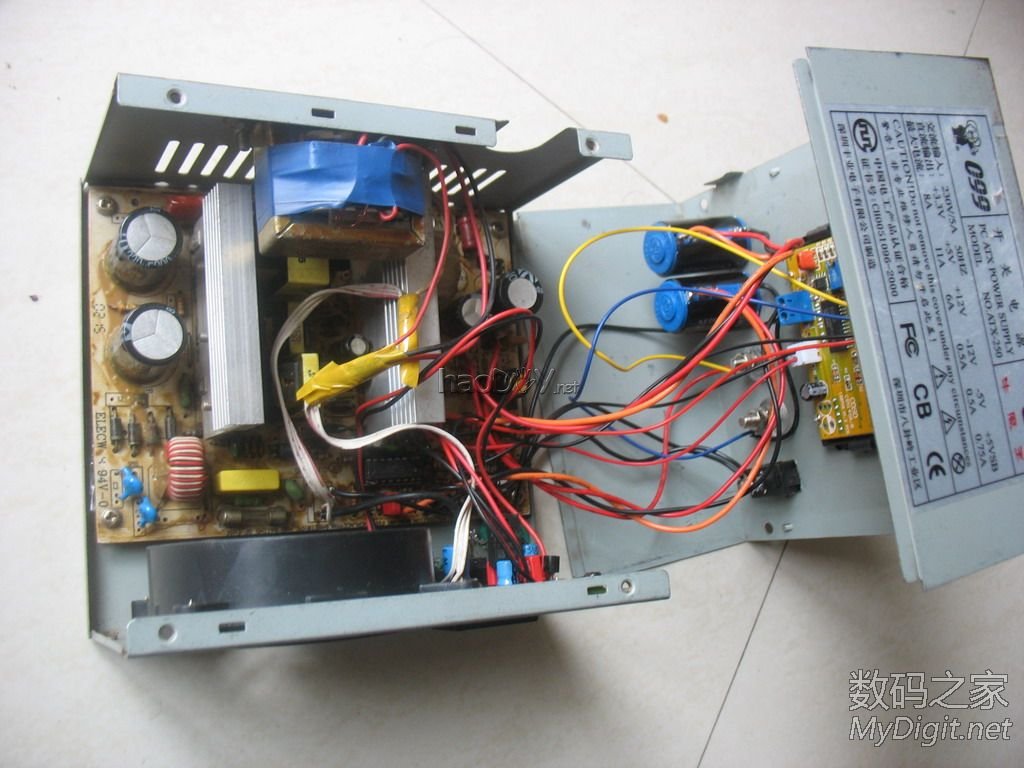

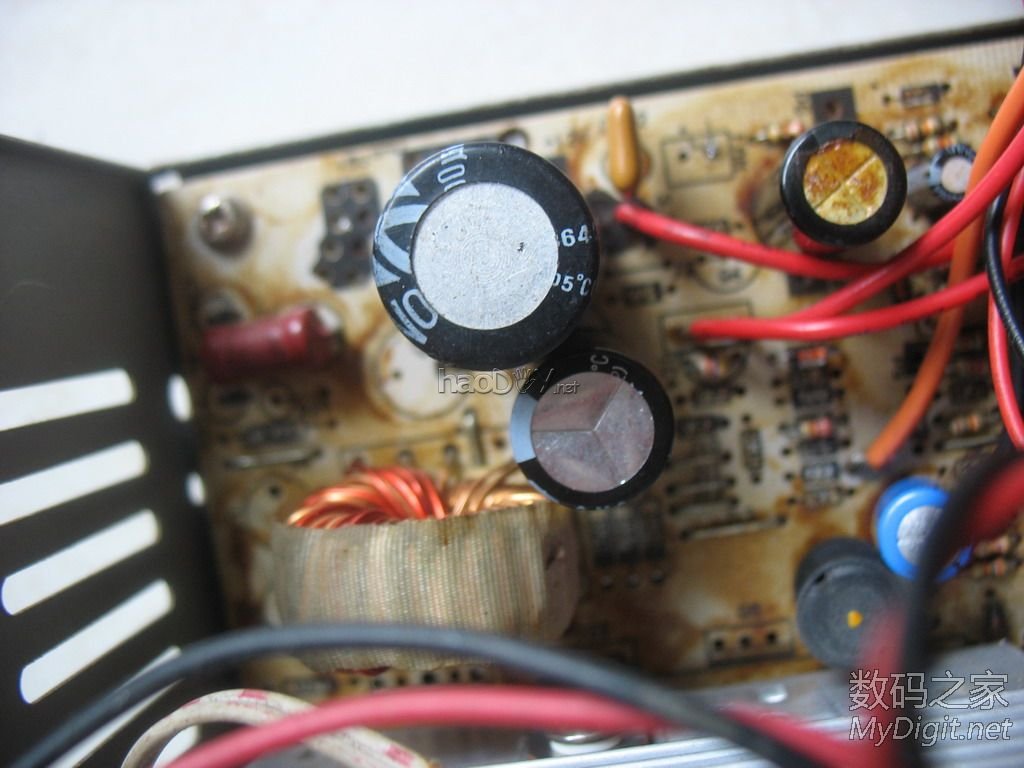

除了保留原12V，原5V、3.3V、－12V、－5V整流滤波部分全部拆除。
改ATX电源做维修电源

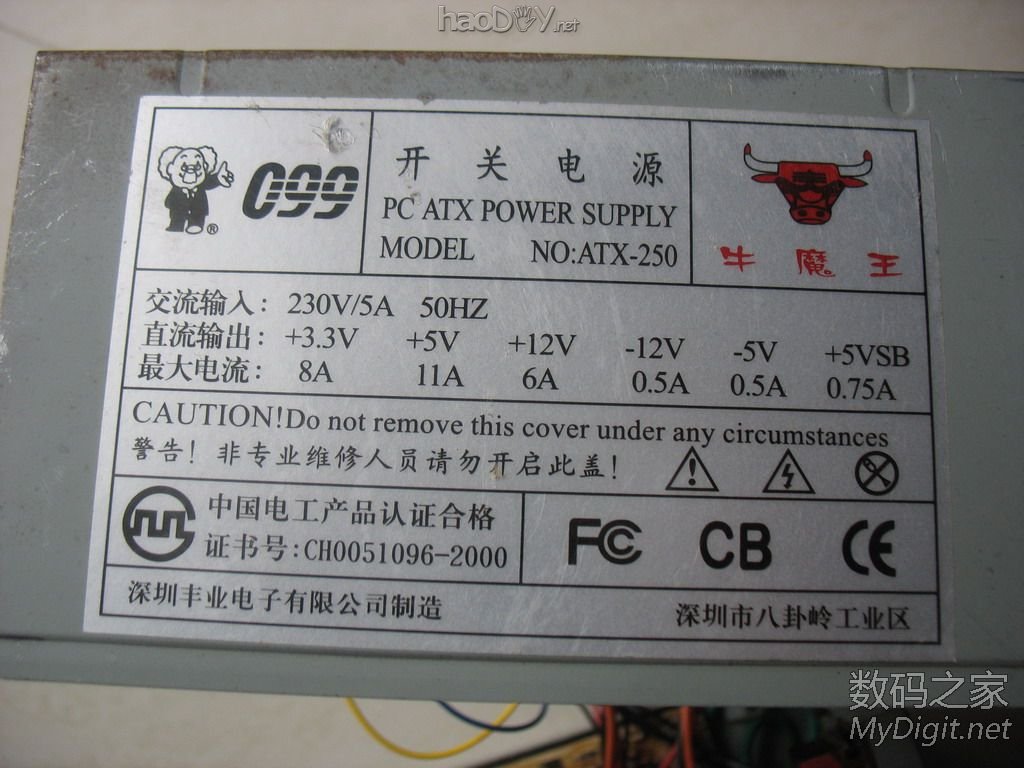

099牛魔王电源

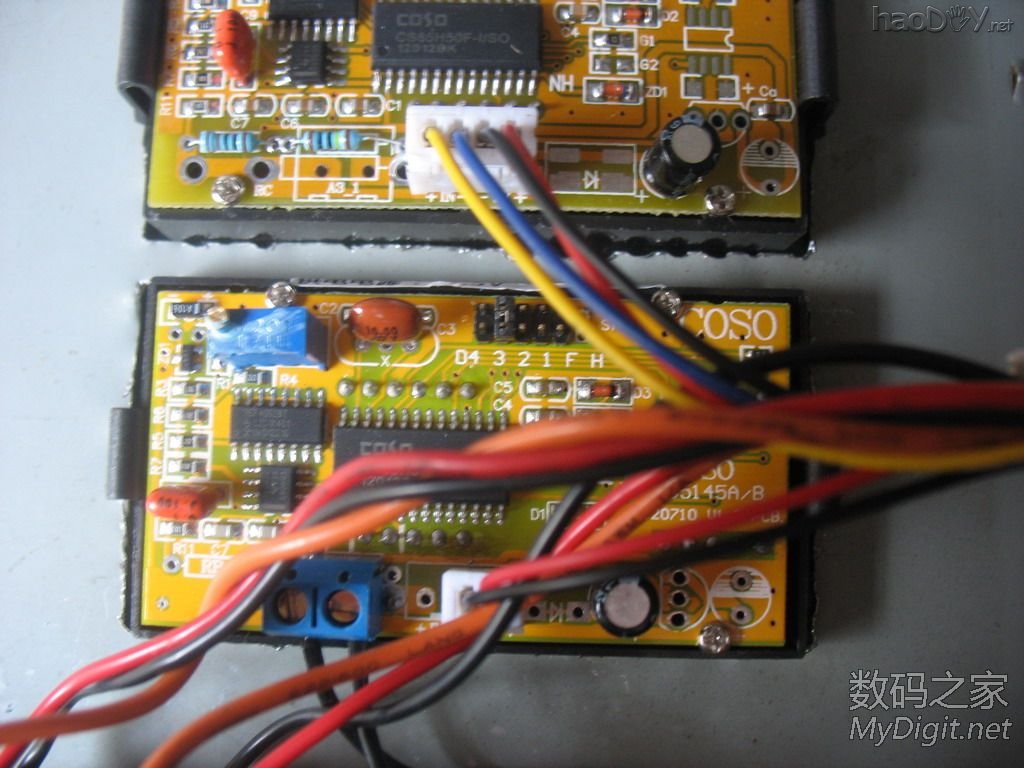

购买的数显表头。

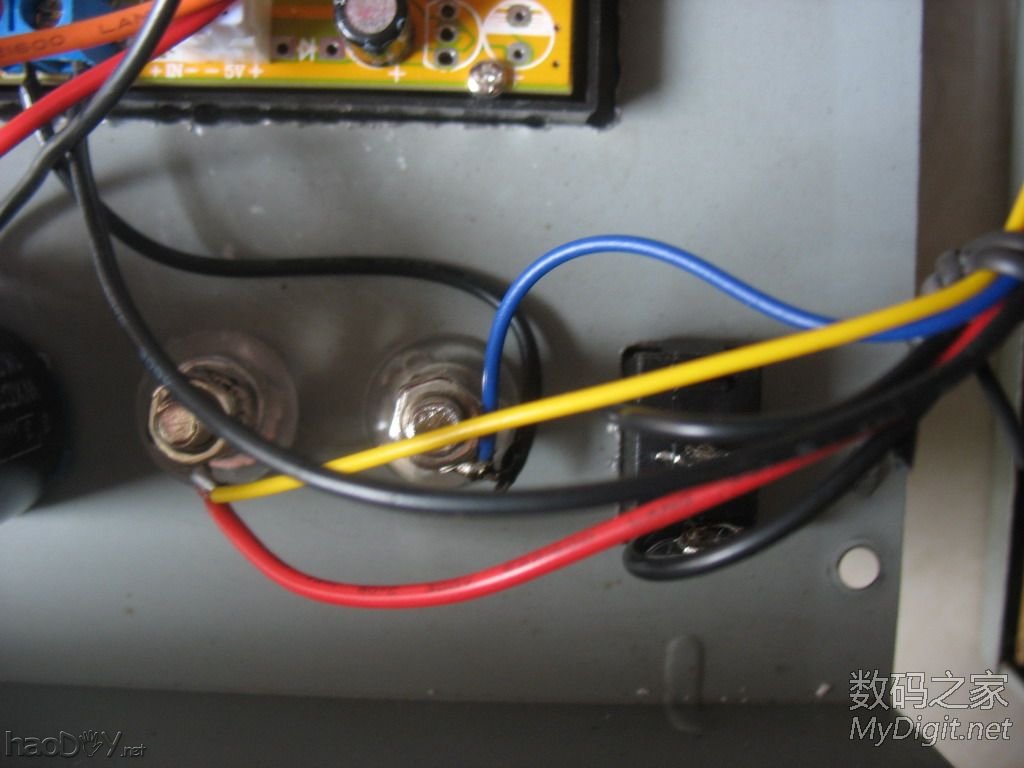

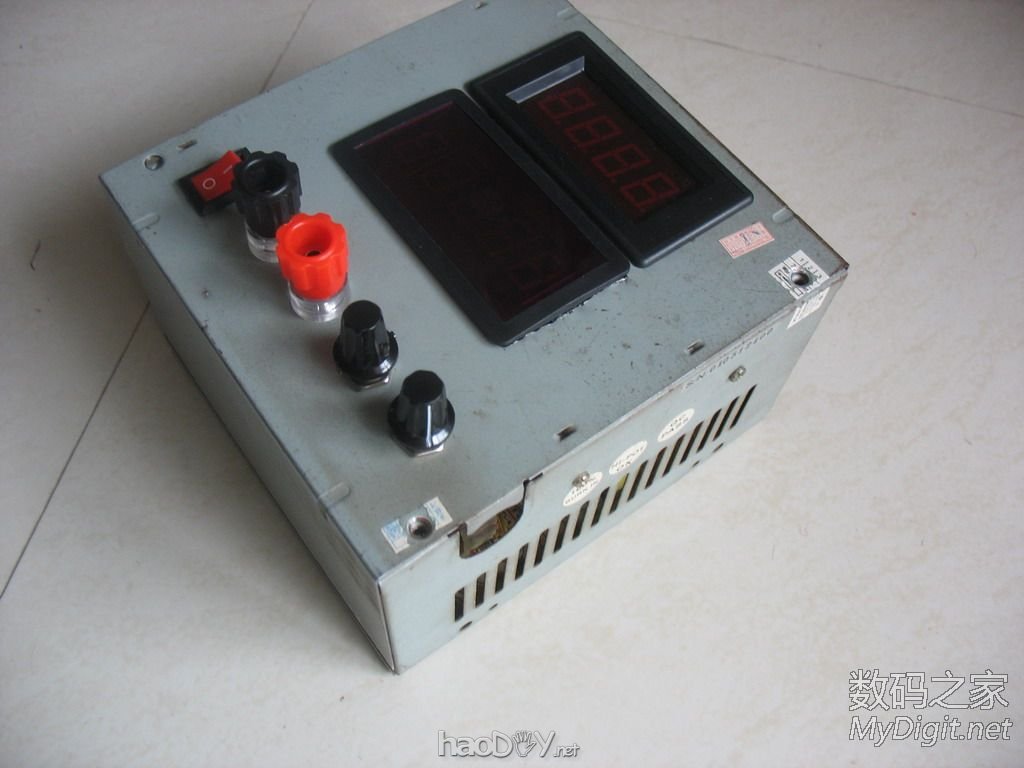

999接线柱，电源开关。
改ATX电源做维修电源

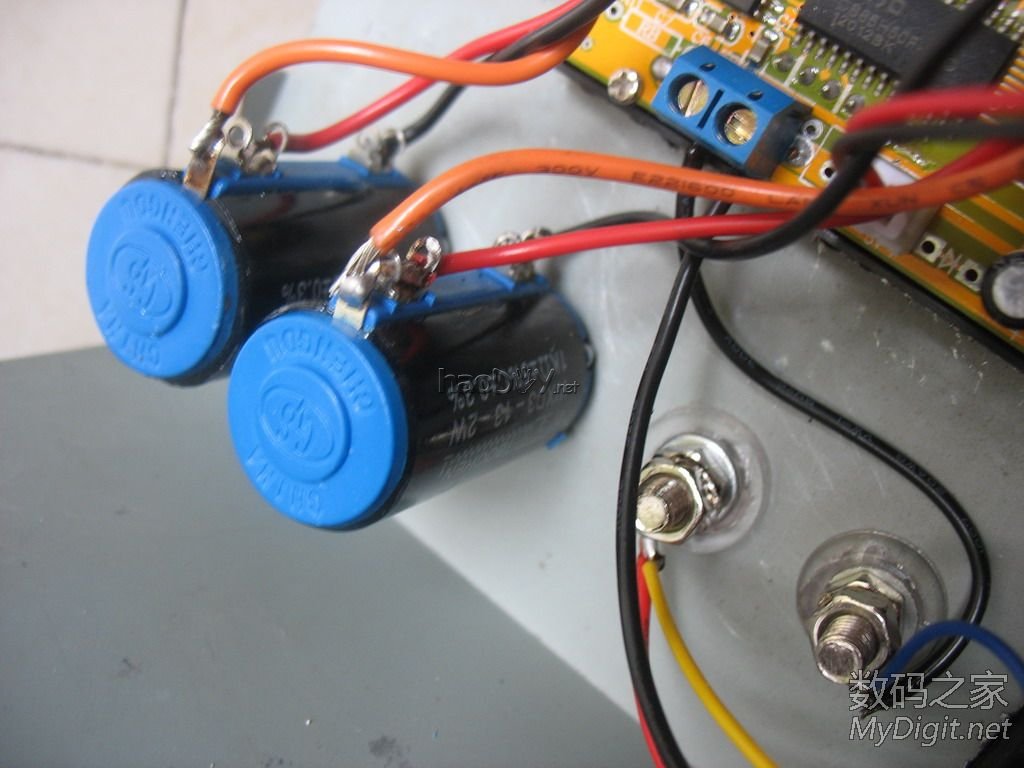

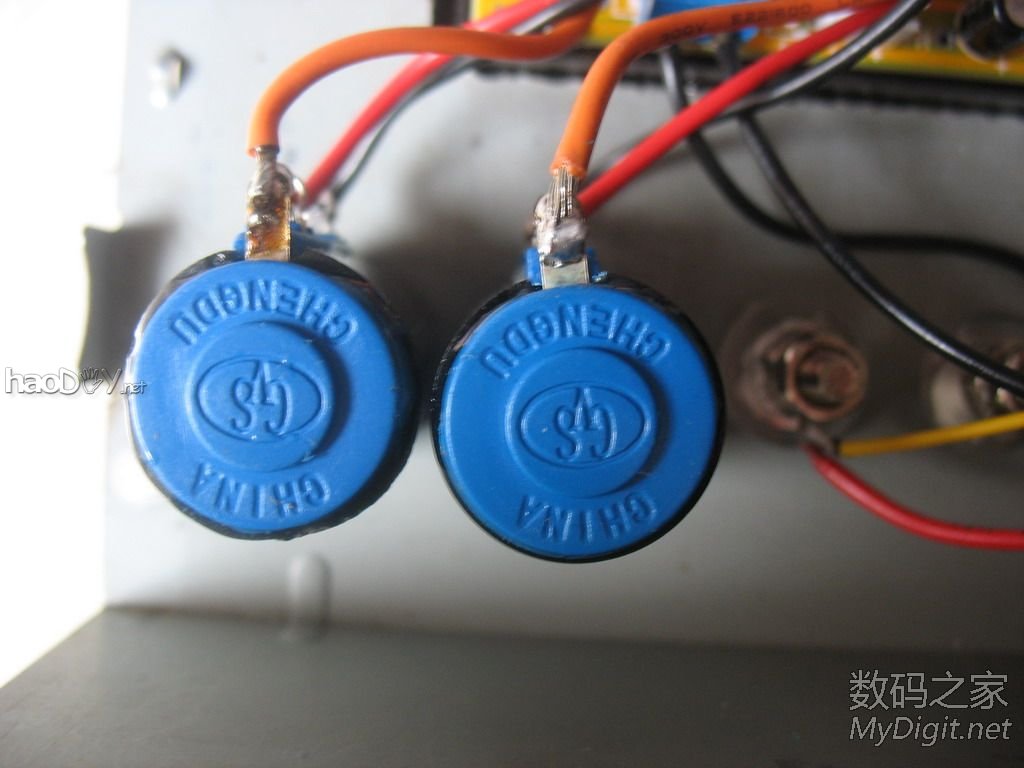

多圈线绕电位器，一个调电压，一个设定最大电流。
改ATX电源做维修电源

ATX电脑电源改可调电源教程
http://bbs.mydigit.cn/read.php?tid=523770

[ 此帖被zeng_zww在2013-01-03 11:15重新编辑 ]
