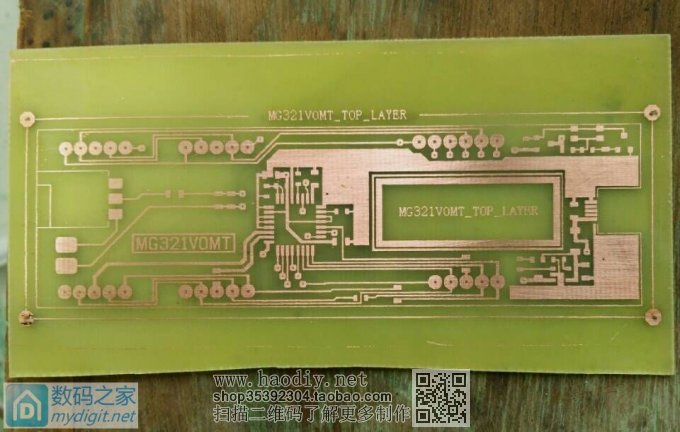

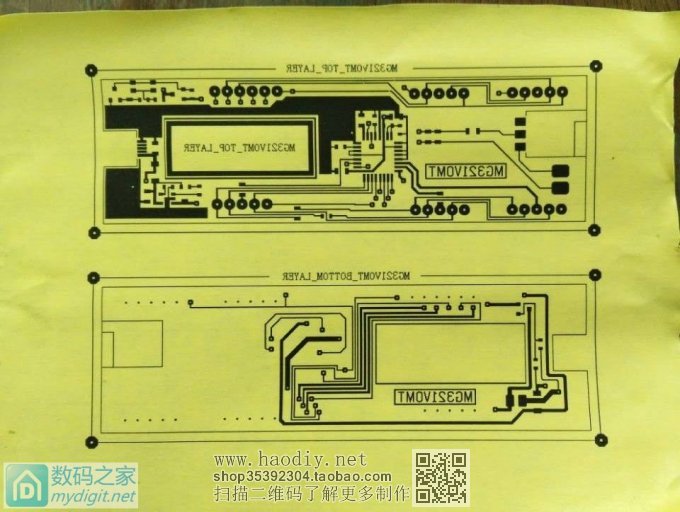

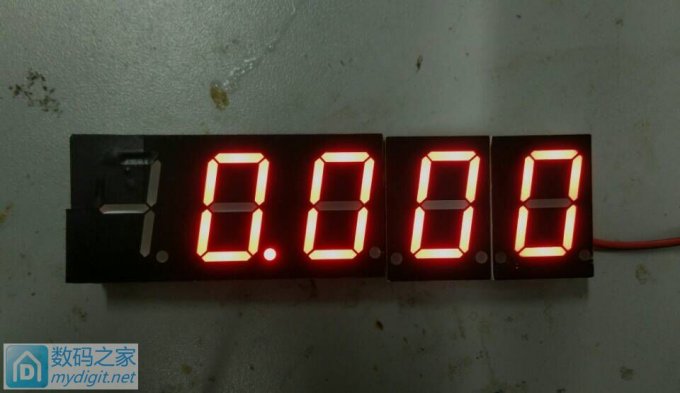

利用POS机里面的电池、microUSB充电接口、充电IC和MOS管，以及MAX1498 ADC，制作了一个4位半的高精度电压表。 ADC是在MAXIM官网申请的，价值10美元一片，无需程序，电路简单，单芯片可以直接驱动数码管。 这是热转印纸上面打印的PCB，高精度双面板设计

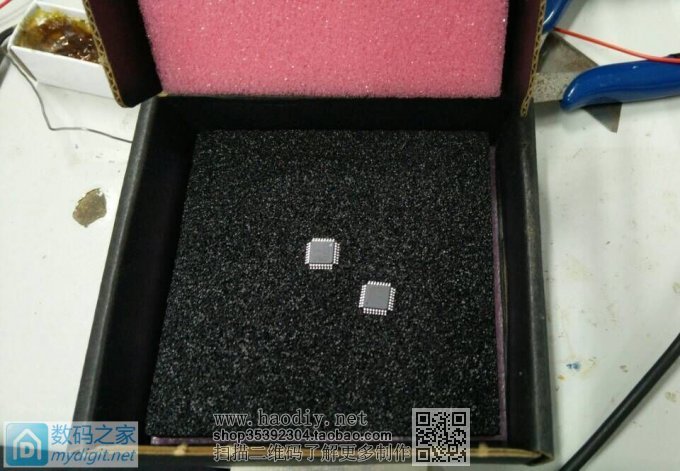

60块钱一个的芯片，当然要大盒子装

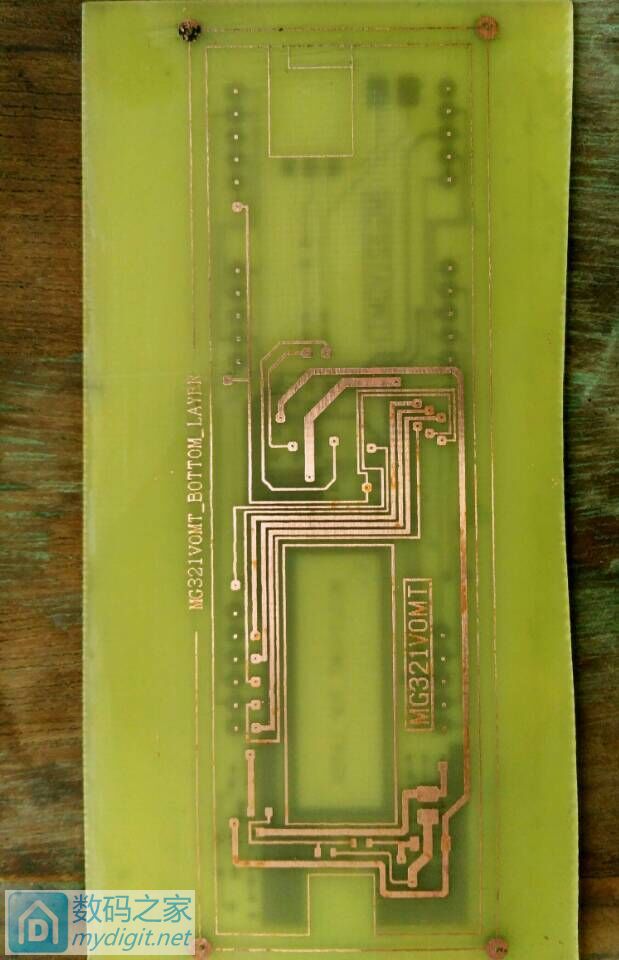

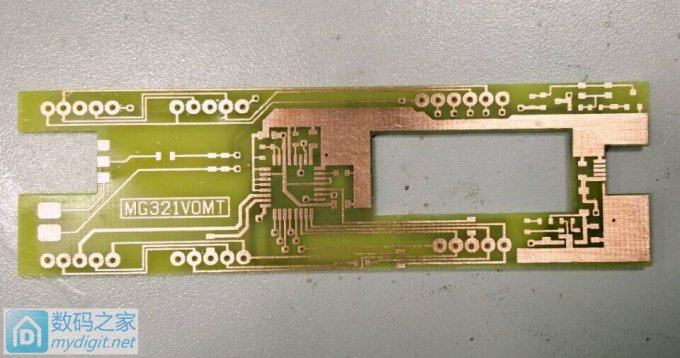

PCB正面，四角有用于双面板定位的孔，过孔钻孔后用铁丝连接PCB的两面

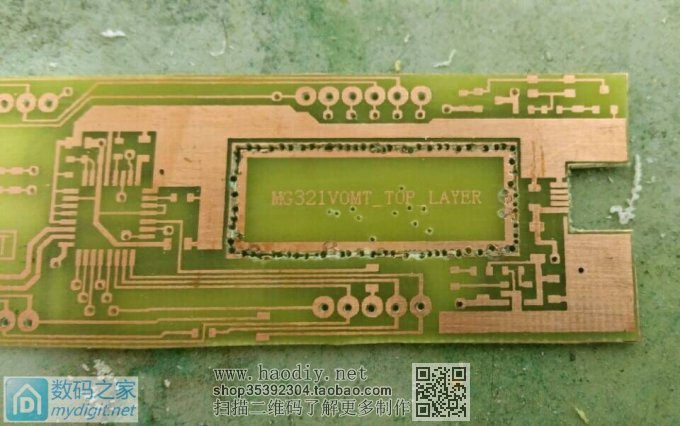

这是放电池的地方，钻了一圈孔
焊接好的PCB

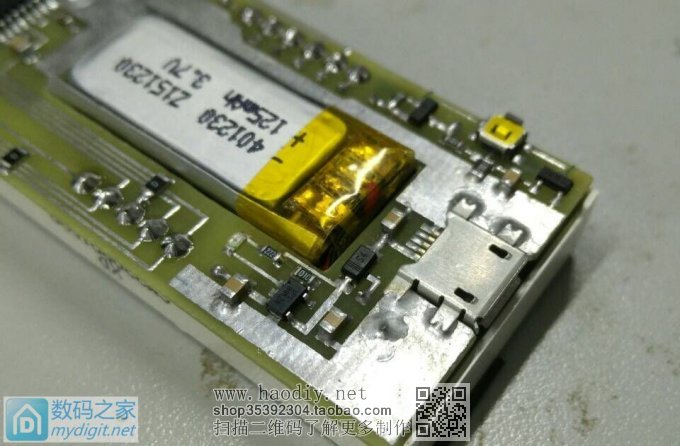

POS上面拆的充电IC和microUSB充电接口，充电接口还是沉板设计

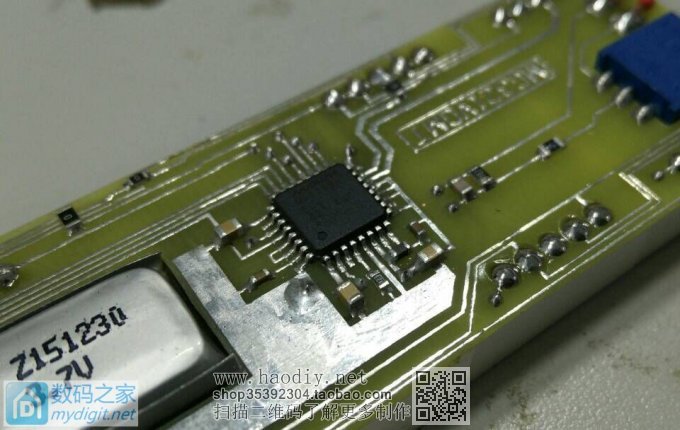

ADC芯片 @happ

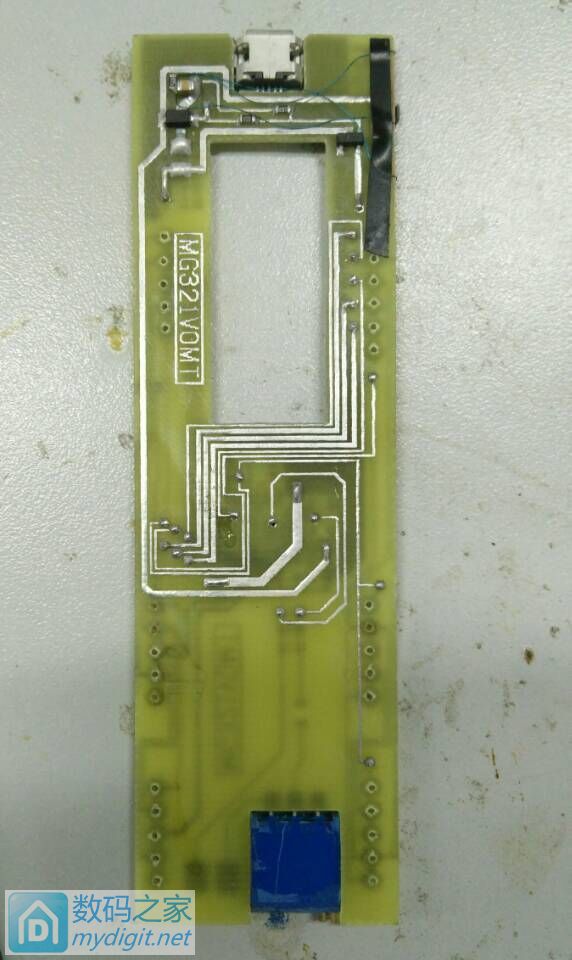

PCB另一面，因为使用了未经验证的单键电子开电路，做好之后发现电路设计有缺陷，所以只能飞线

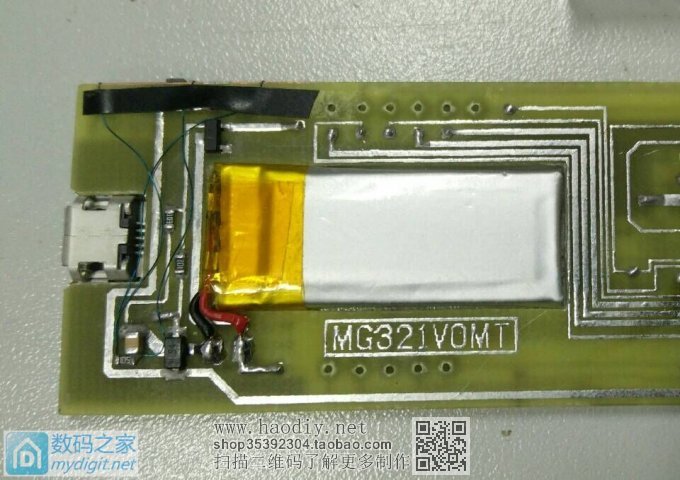

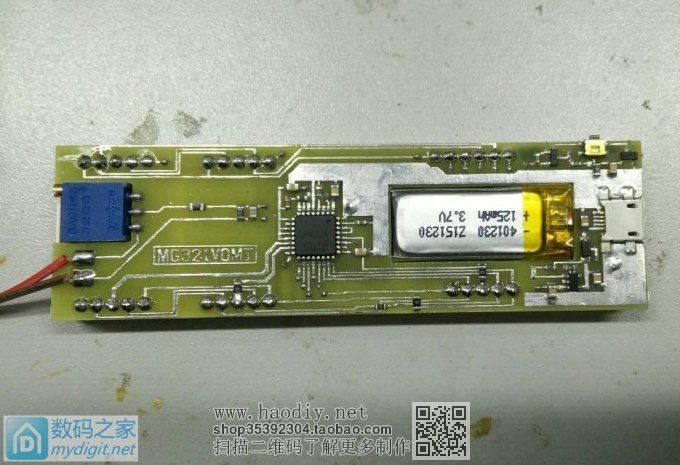

焊接好电池
这个电压表的电源管理采用了自主设计的PowerPath电源路径管理电路，边充边用不会影响电池寿命

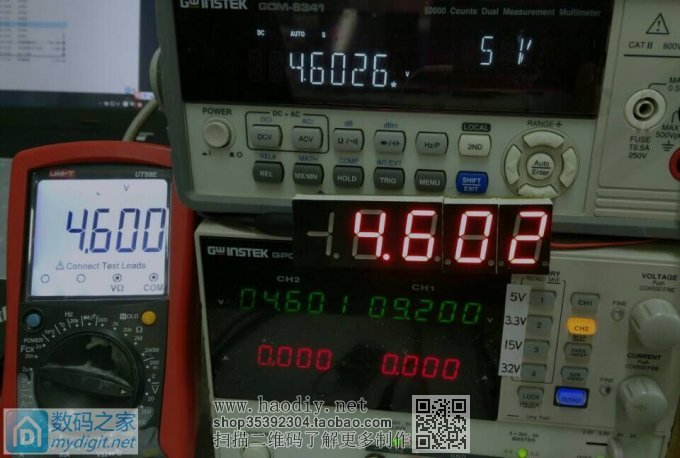

接上GWINSTEK公司的线性可编程电源，用5位台式万用表和4位半手持万用表校正 误差1mV

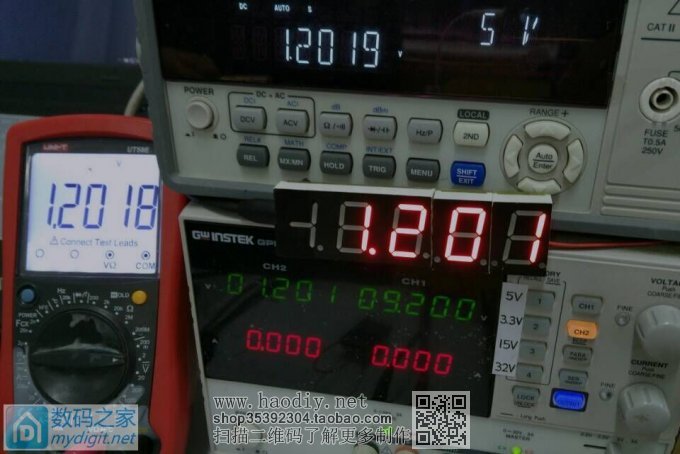

误差小于1mV

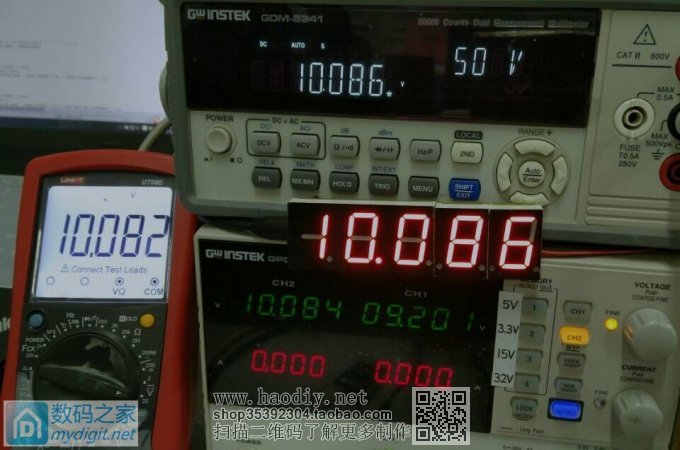

10086

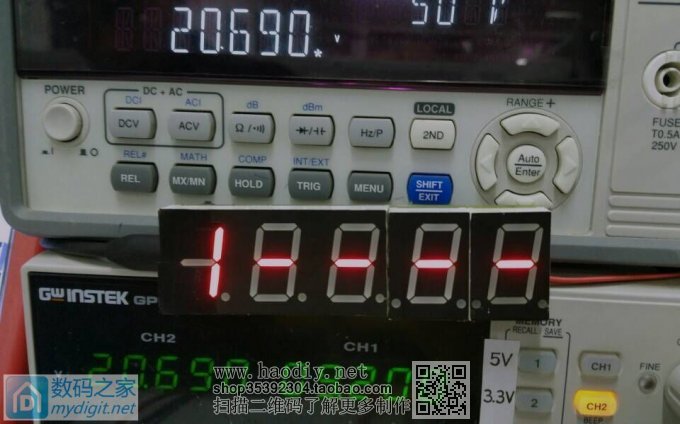

超量程之后显示1----

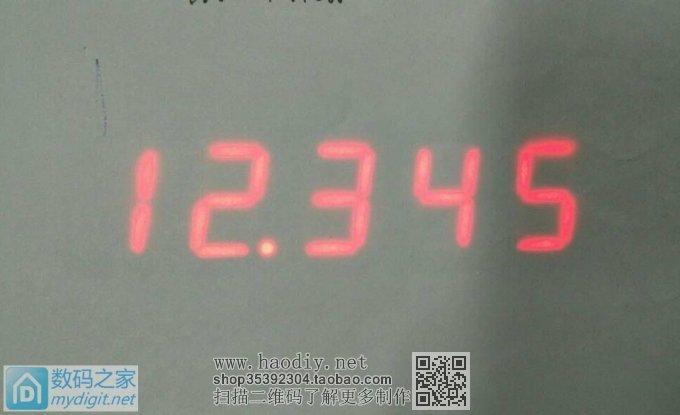

盖上白纸之后显示更清晰
接下来要研究的是1元POS机改造无线充电底座 欢迎加M↓↓↓
