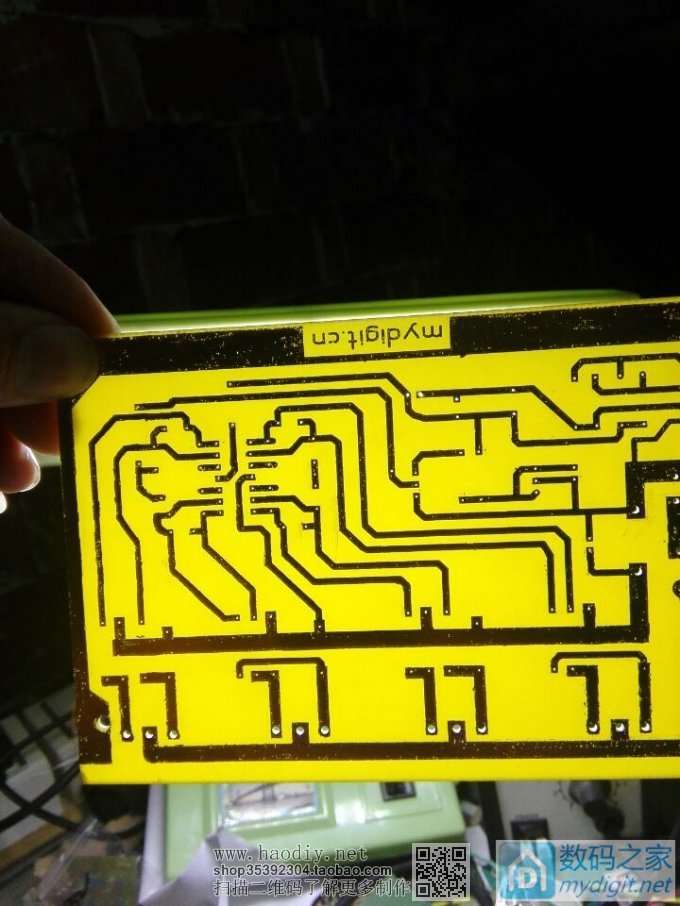

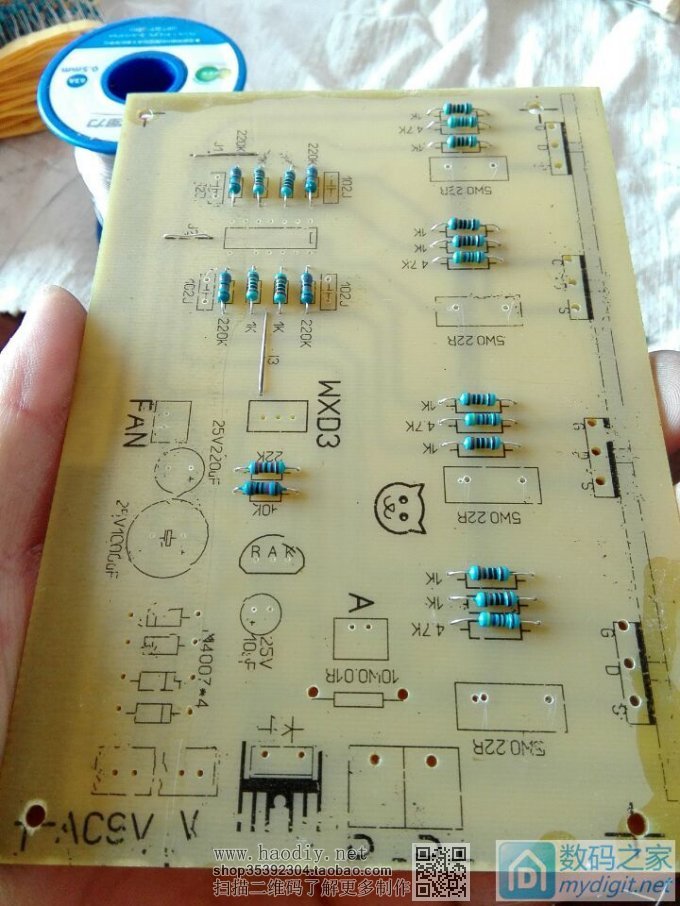

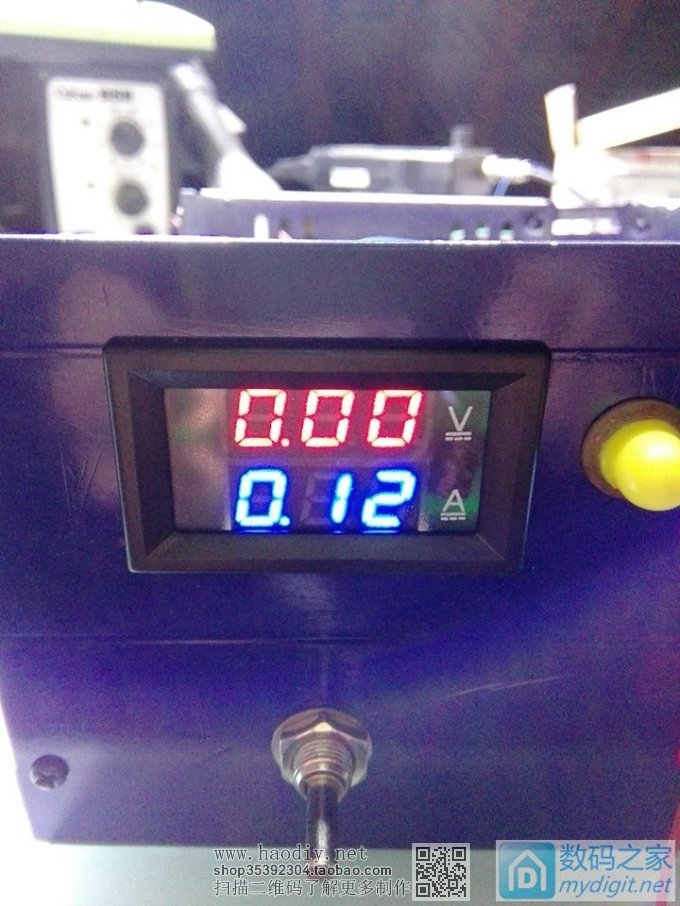

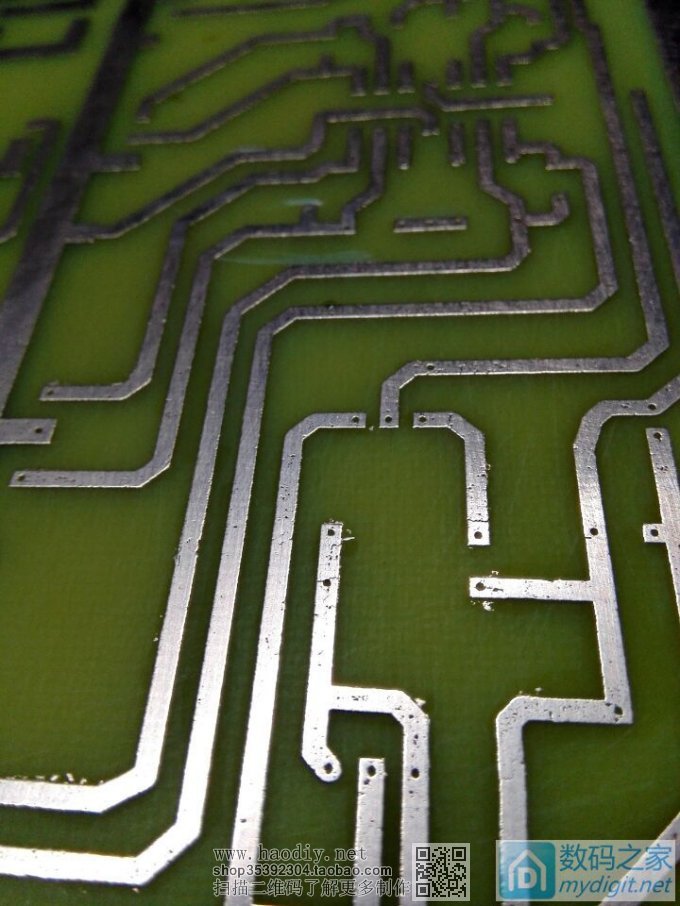

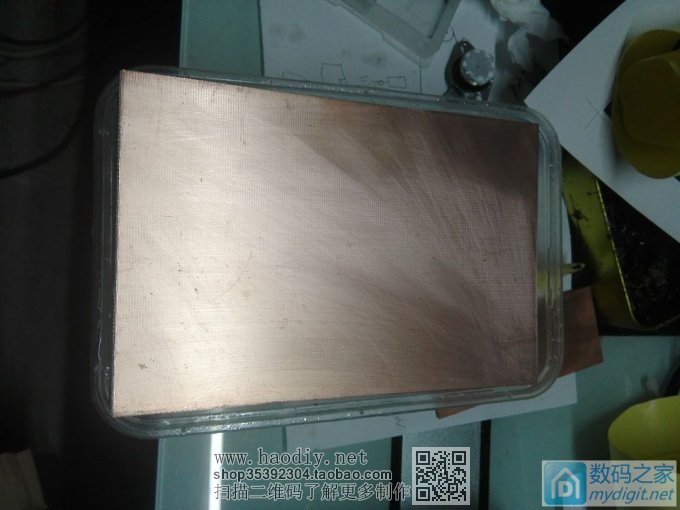

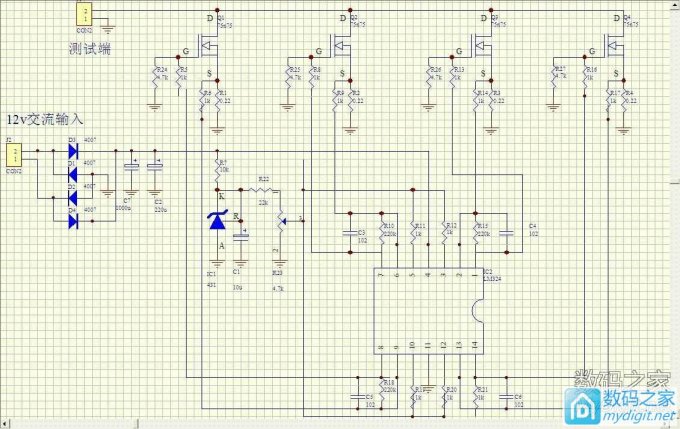

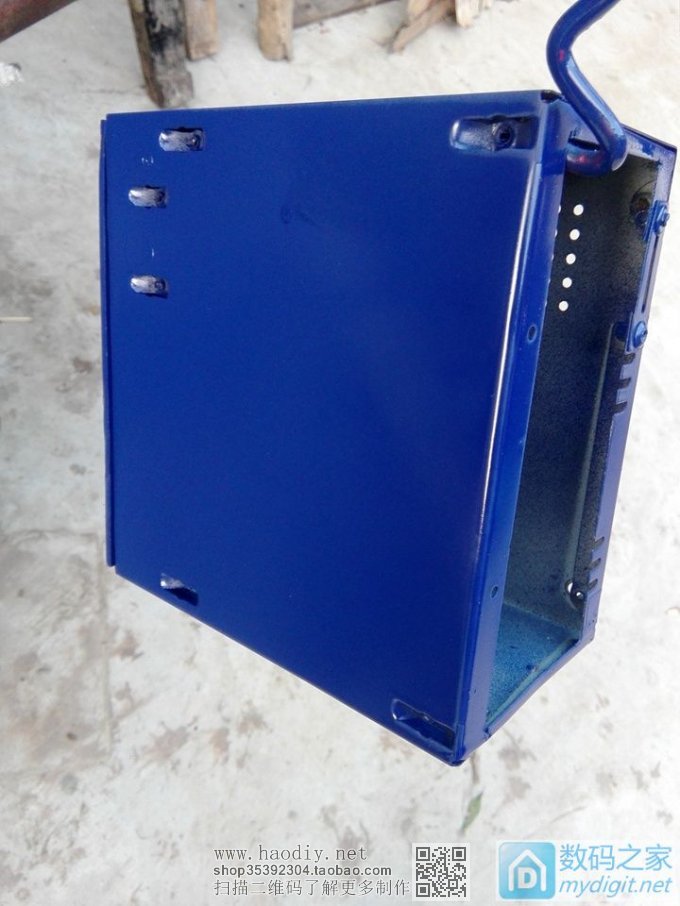

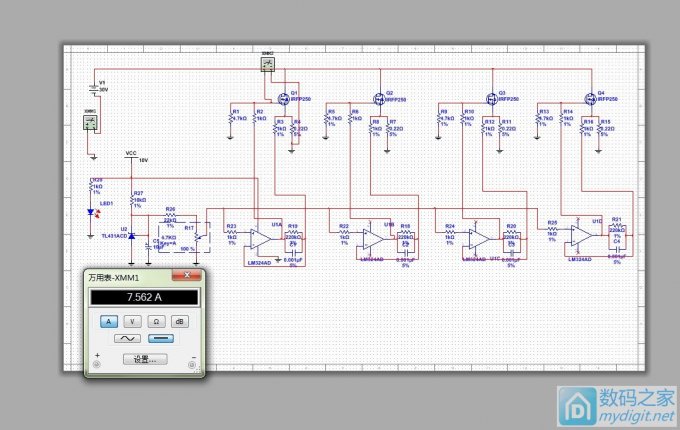

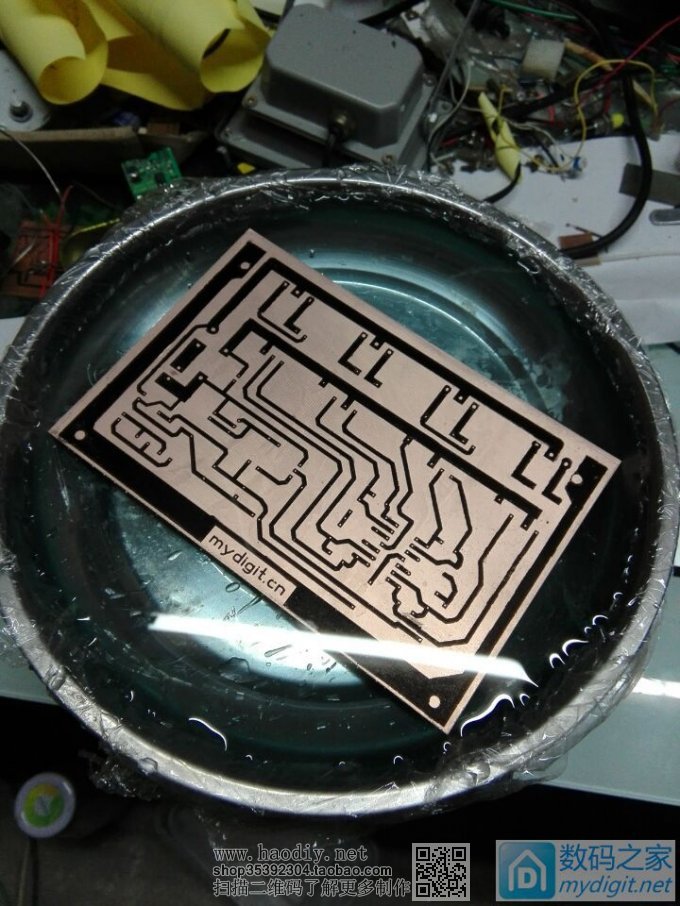

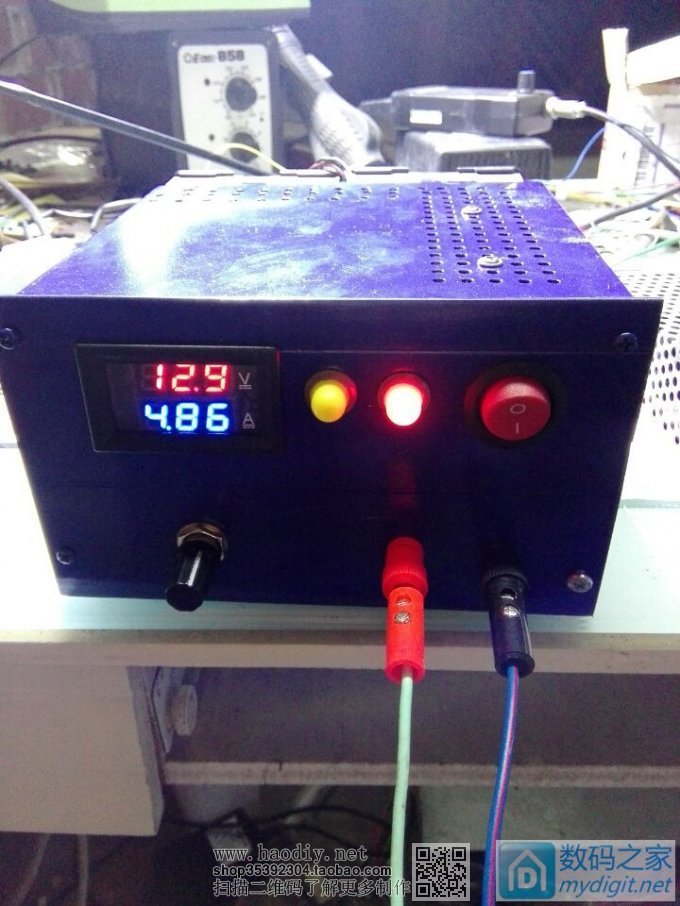

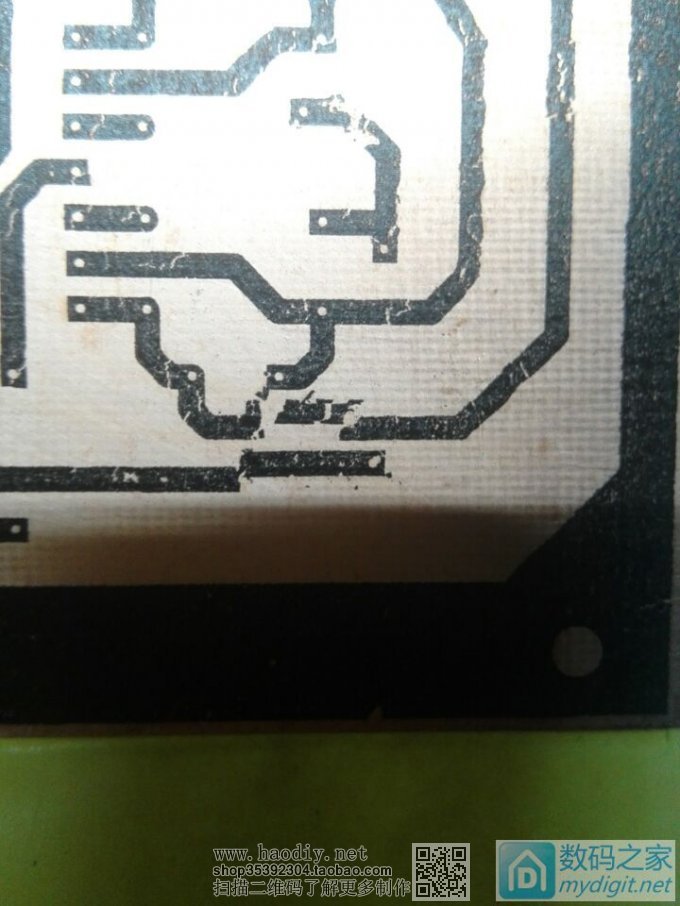

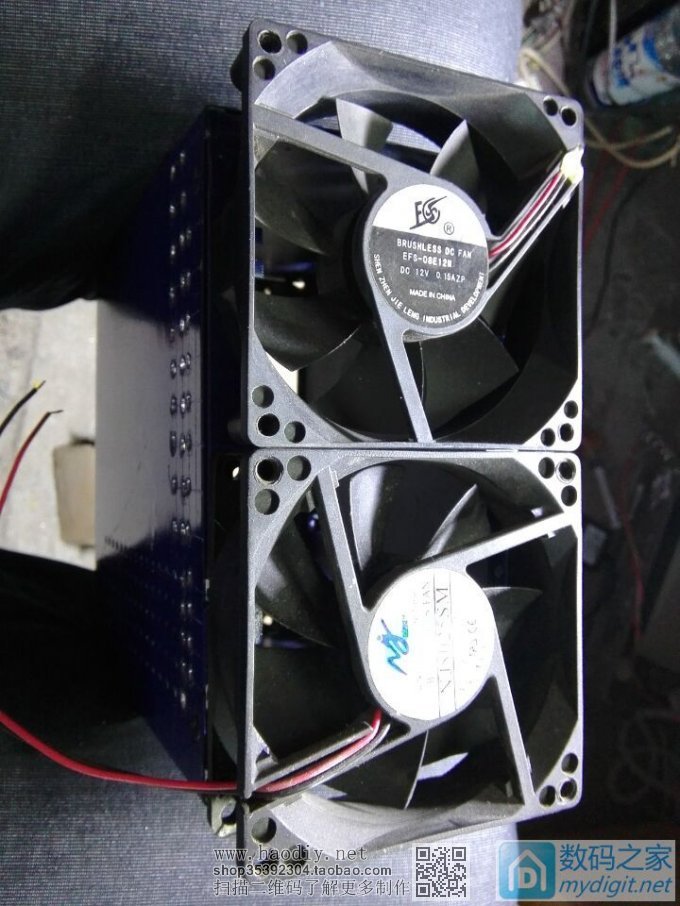

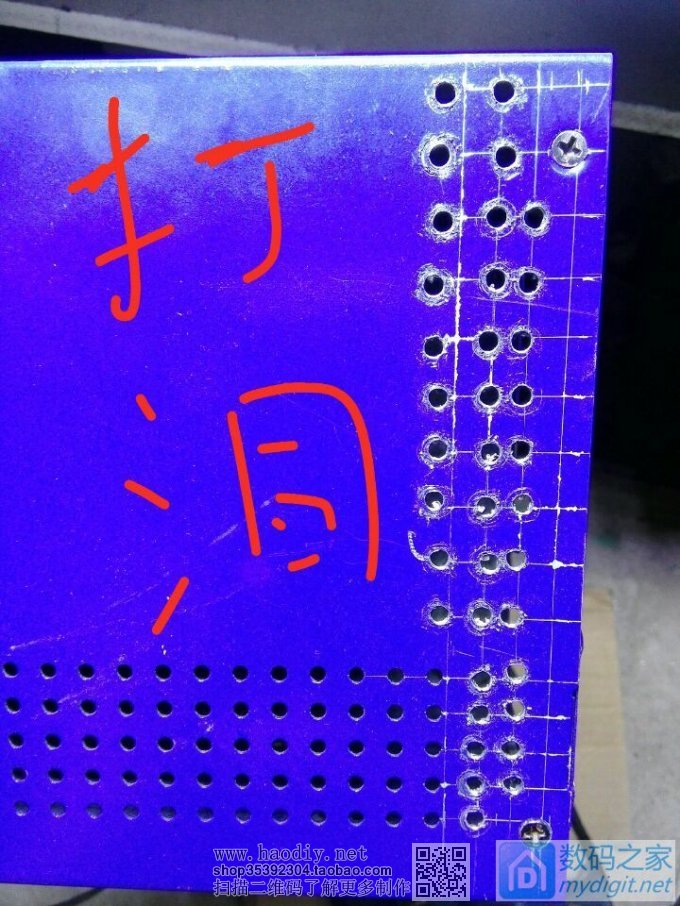

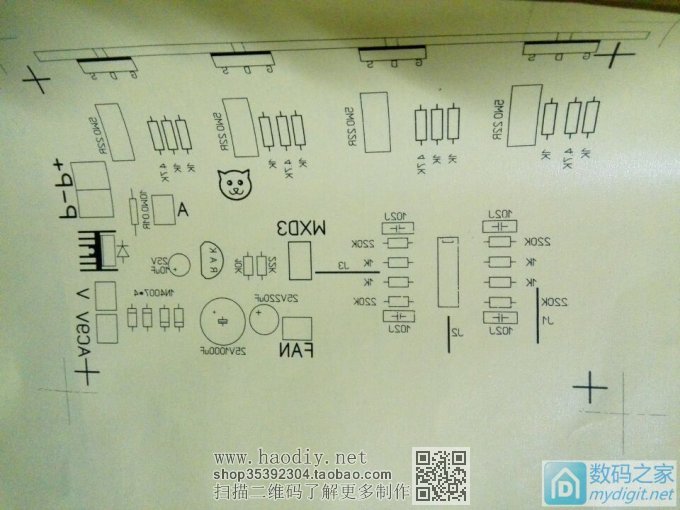

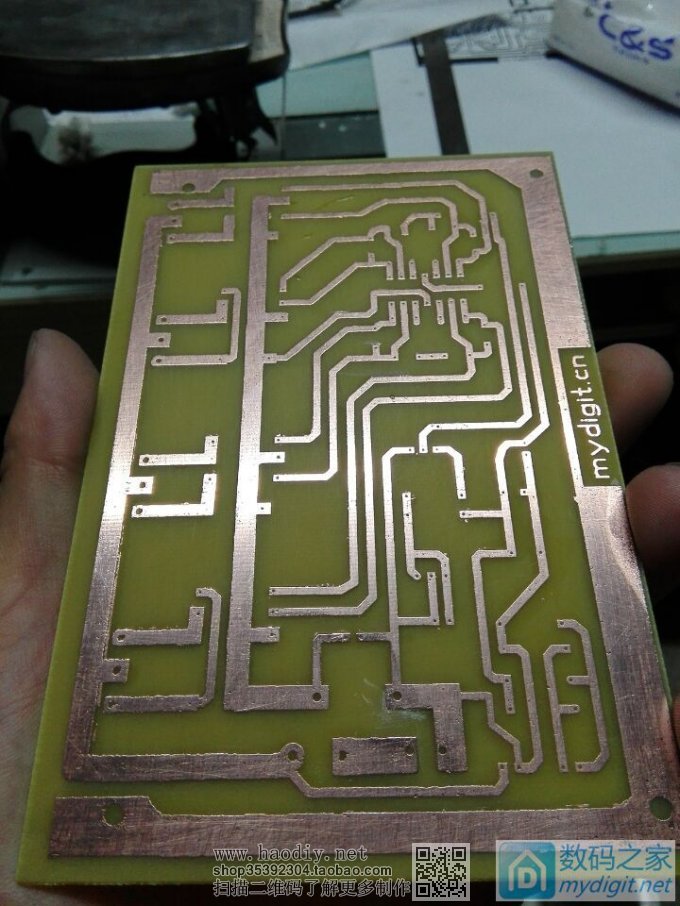

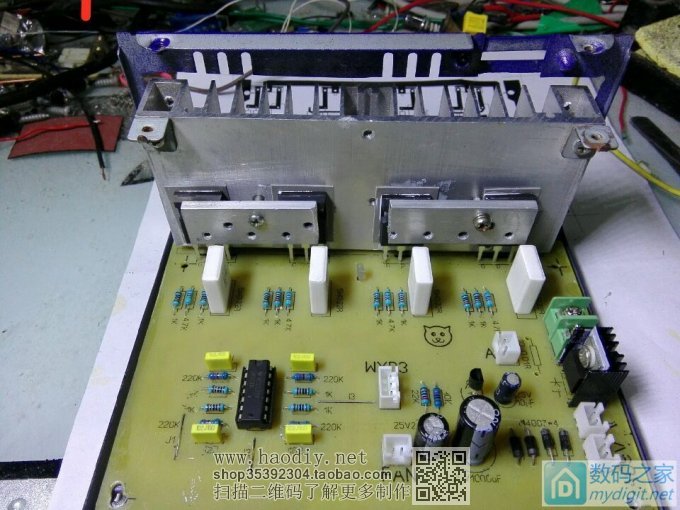

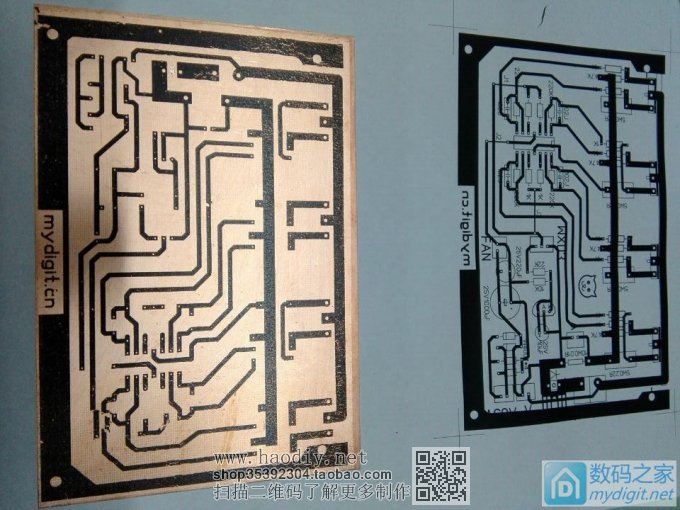

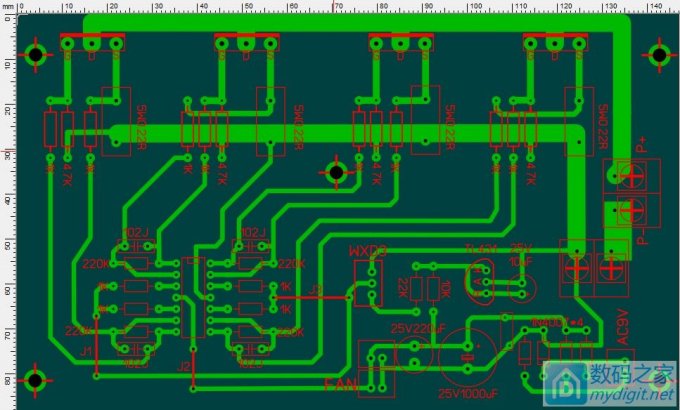

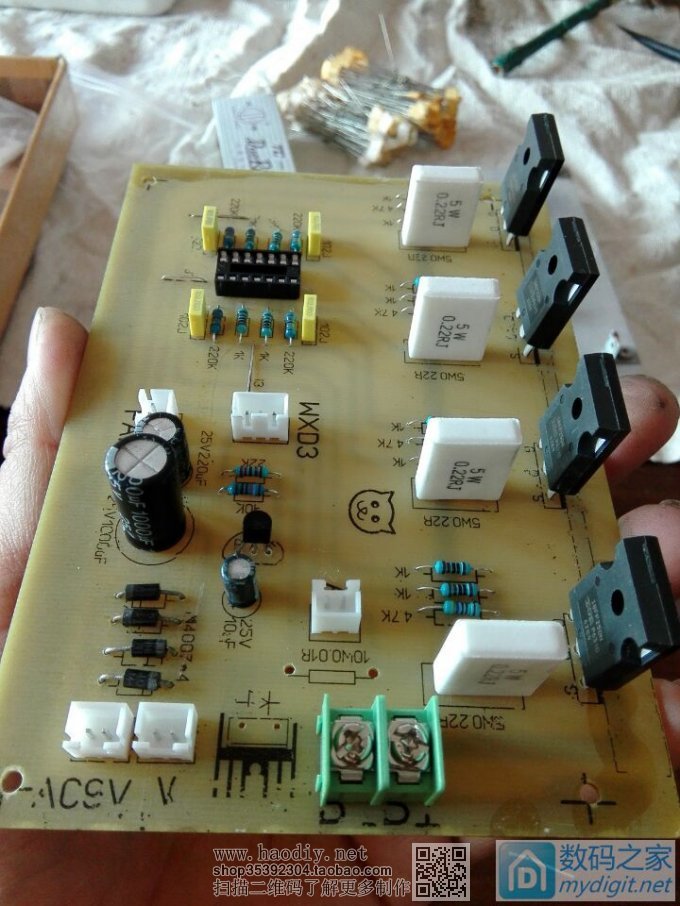

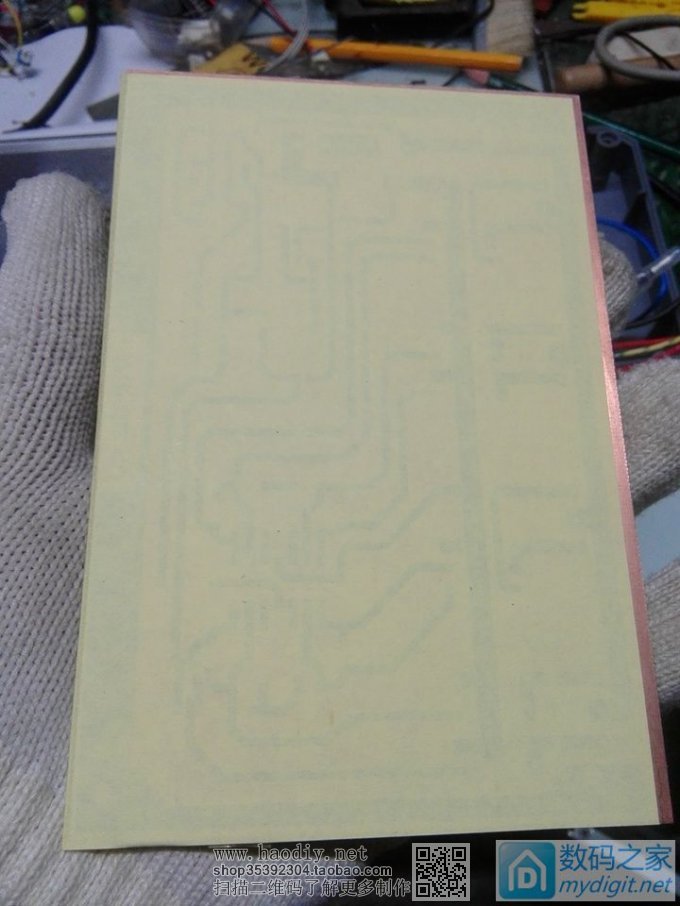

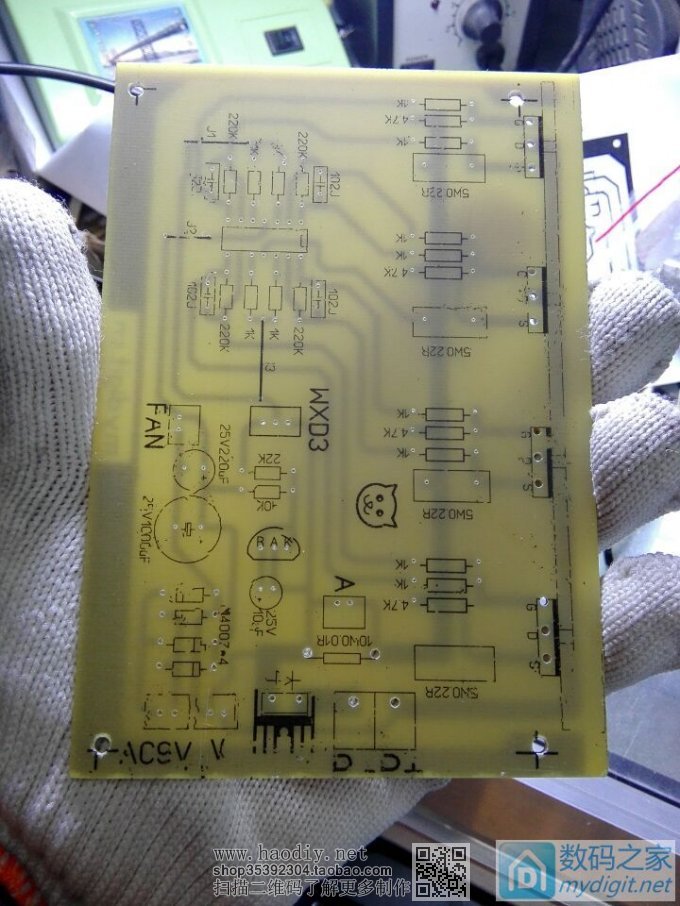

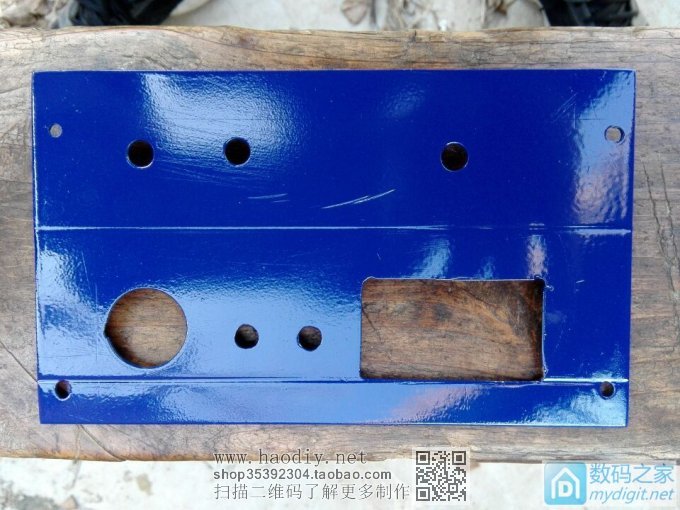

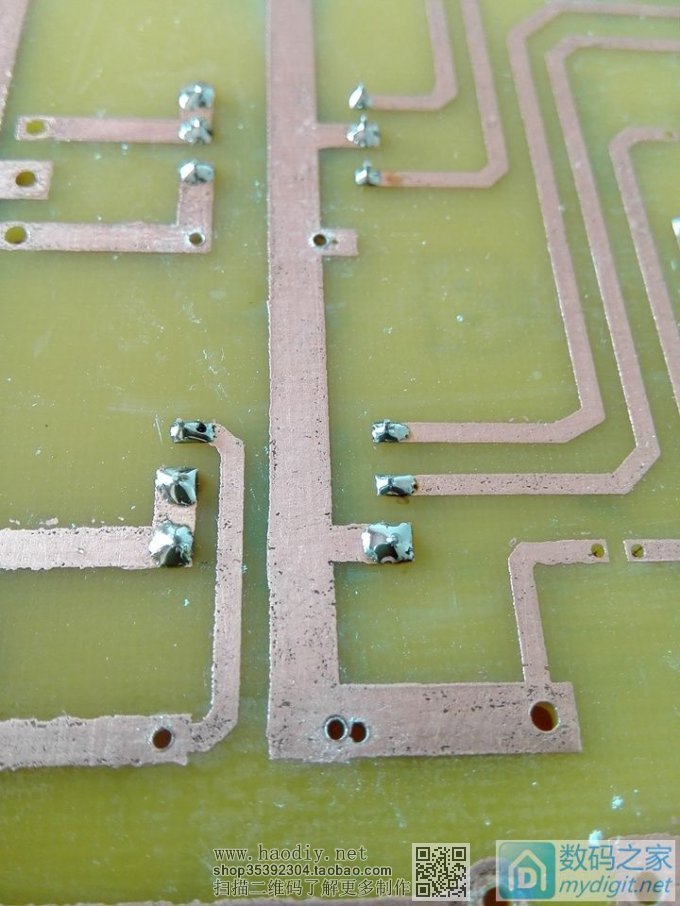

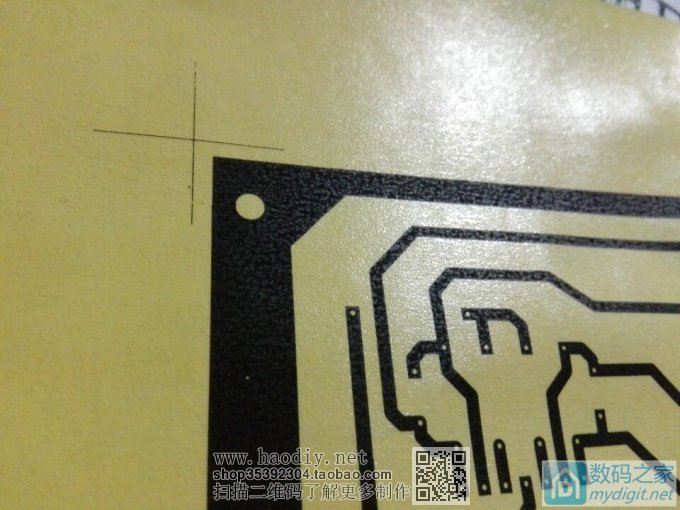

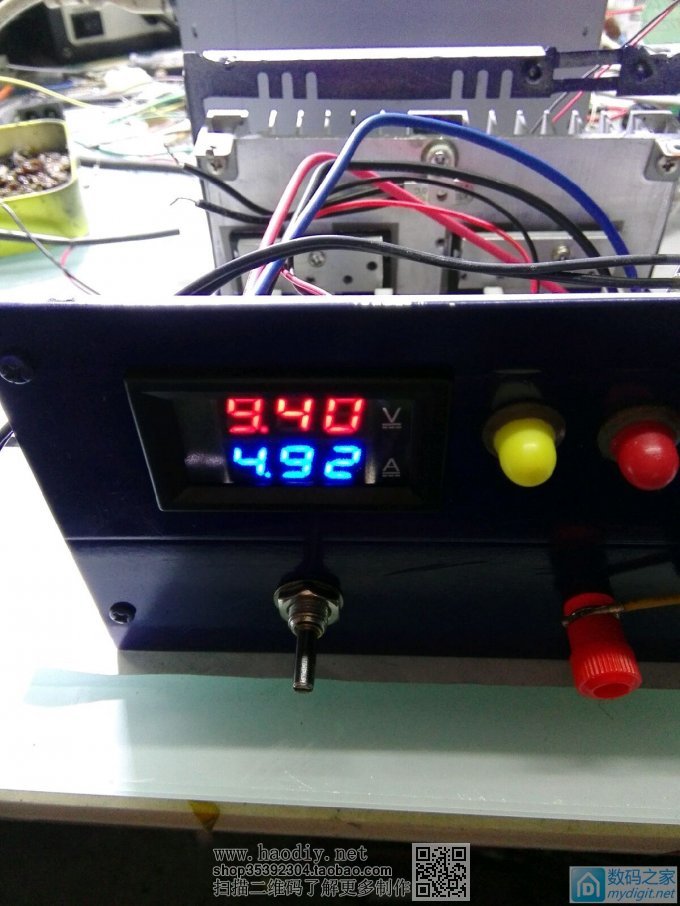

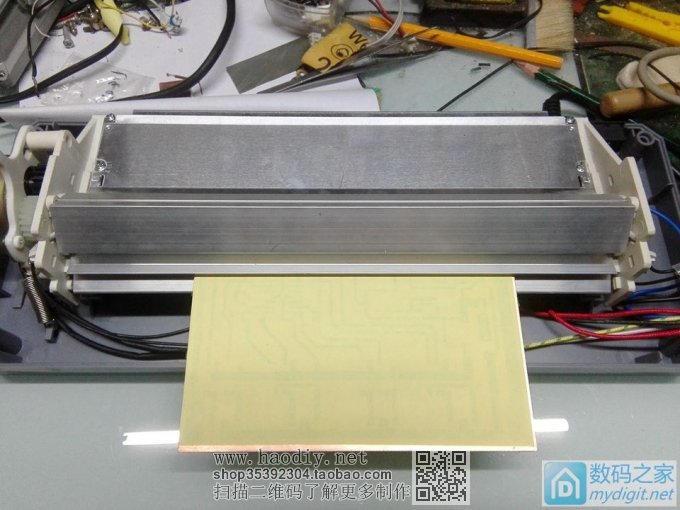

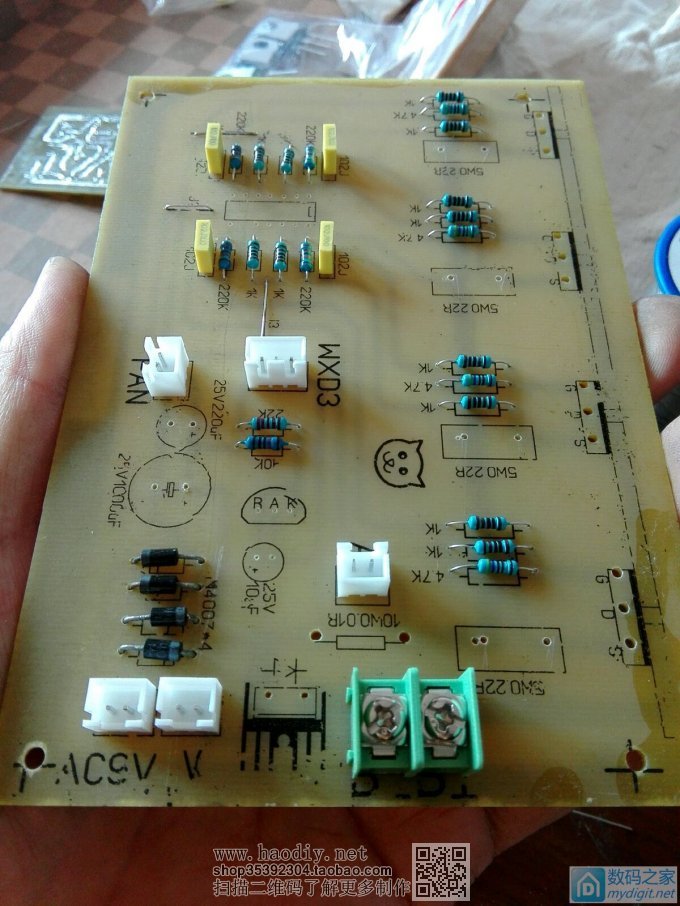

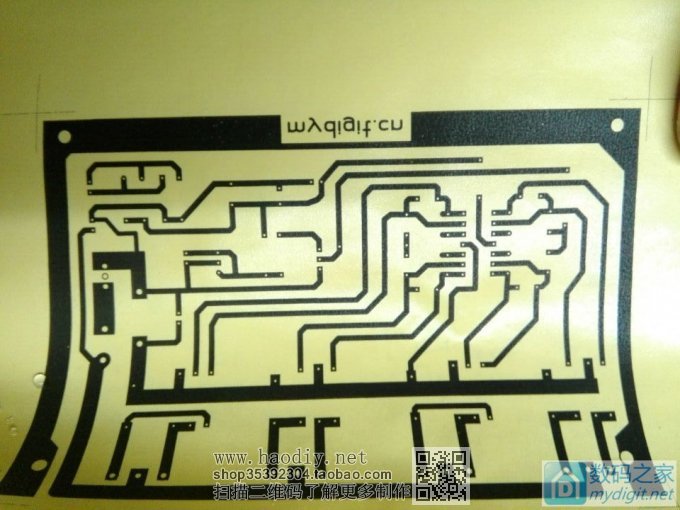

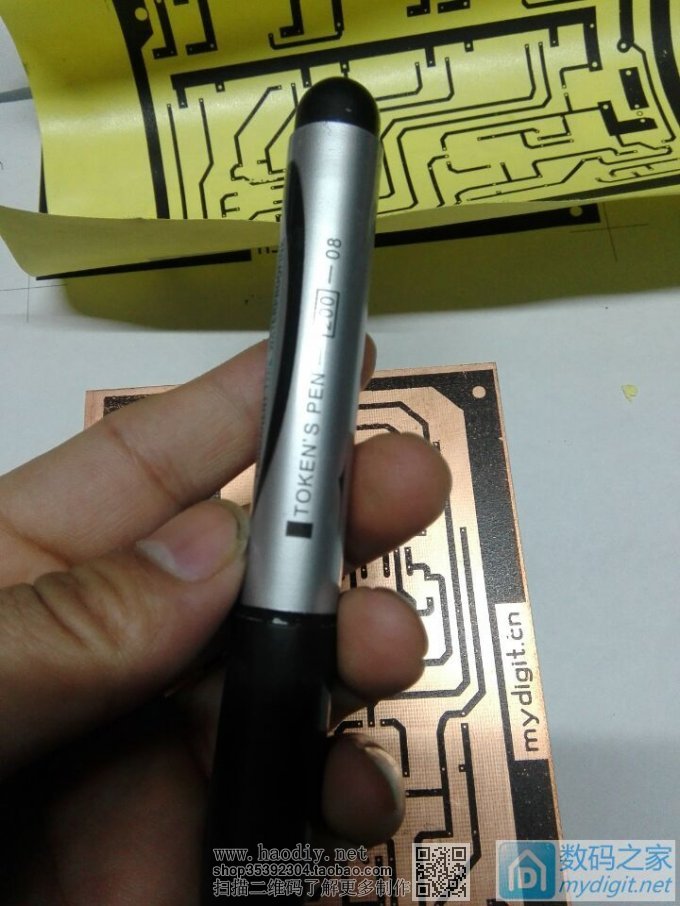

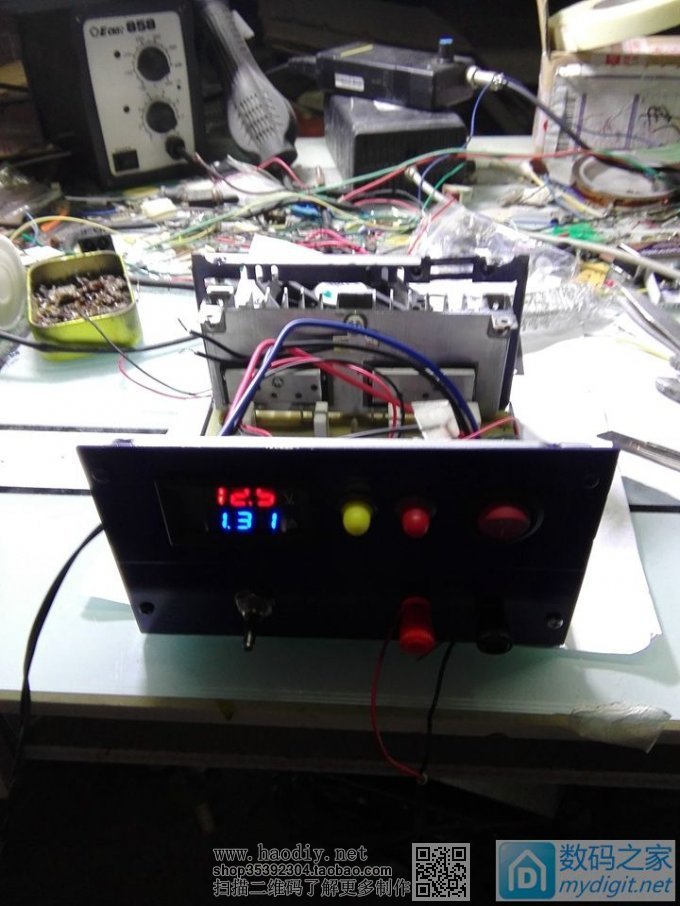

上一帖(得力3893改造帖 )说过后面要做个东西的。今天兑现~~~ 前前后后画图,买元器件,懒癌发作,拖了很长时间,今天终于完工。 LM324N+MOS的电子负载,论坛里很多大虾都做了,我就上一些图片,请大大们点评! 电路图 仿真 Sprint-Layout PCB 打印 敷铜层 丝印层 打印质量还可以 打磨敷铜板,准备热转印 贴好不干胶纸 热转印,用的就是改造的得力3893过塑机 热转印后,对照 这里没贴好 补刀神器,油性笔 腐蚀,用的蓝色蚀刻剂,电熨斗加温 腐蚀完成 还有一些毛刺,敷铜上也有沙眼,什么原因呢? 照光检查一下。间距其实挺大的。 热转印丝印层 焊接。从矮的原件开始。 看看我的焊点 接着焊接 继续 装散热片和风扇 做面板,1.5mm的铝板,偏薄了一点 散热器上面的外壳打一些孔 再喷一层“东风蓝” 装面板后的试机。渣ATX的12V,电位器调到最大才4.92A,把电位器前的22K电阻换小一些就可以增大电流。 电压电流双显表。电流不能归零,纠结,好在一般不要看这么小的电流。不去和卖家撕逼。 这个还是试机。12V10A的开关电源。22K电阻还没换。 桌面比较乱。。。 继续试机。标称24V2.3A的欧姆龙开关电源。 (责任编辑:admin) |
