独家原创：用大功率三极管制作简易的电子负载。。。。。。

时间:2017-08-03 21:09来源:数码之家 作者:lsy789 点击: 次
实现原理：利用三极管恒流源原理......LM431及C945组成典型的恒流源电路，调整5.1K电位器可改变C945集电极电流，然后通过大功率三极管（80V50A)扩流。原理图如下： 下面是带风扇的，由于需测试的电源电压不确定，故风扇也用恒流源供电 测试时配合万用表观察电
实现原理：

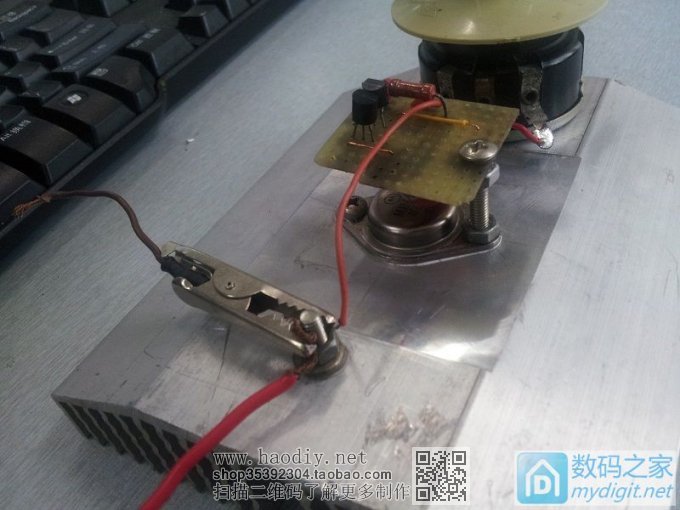

利用三极管恒流源原理......LM431及C945组成典型的恒流源电路，调整5.1K电位器可改变C945集电极电流，然后通过大功率三极管（80V50A)扩流。

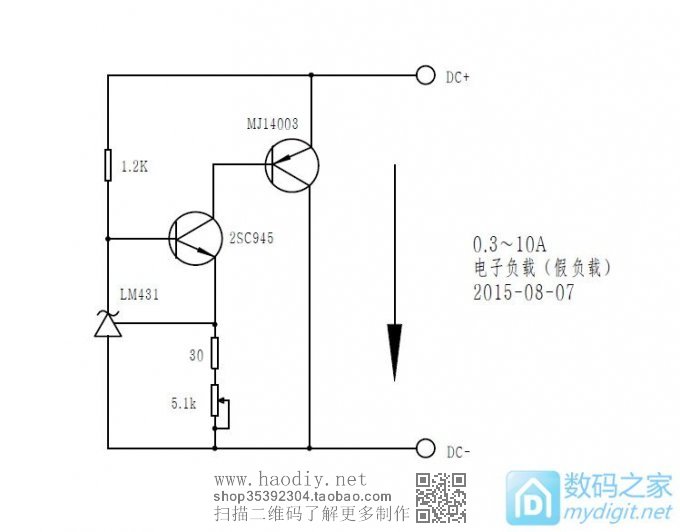

原理图如下：
独家原创：用大功率三极管制作简易的电子负载。。。。。。

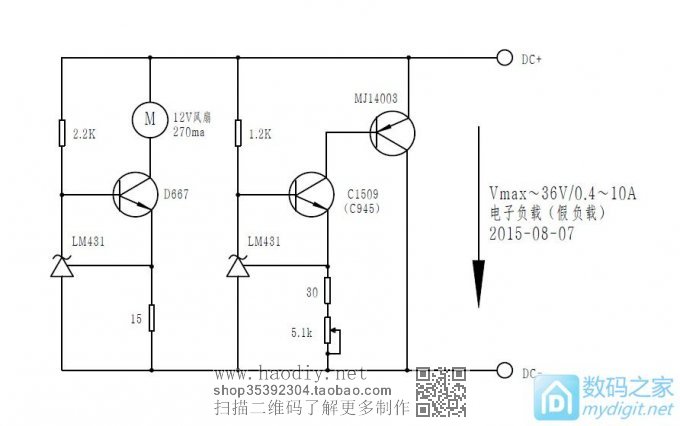

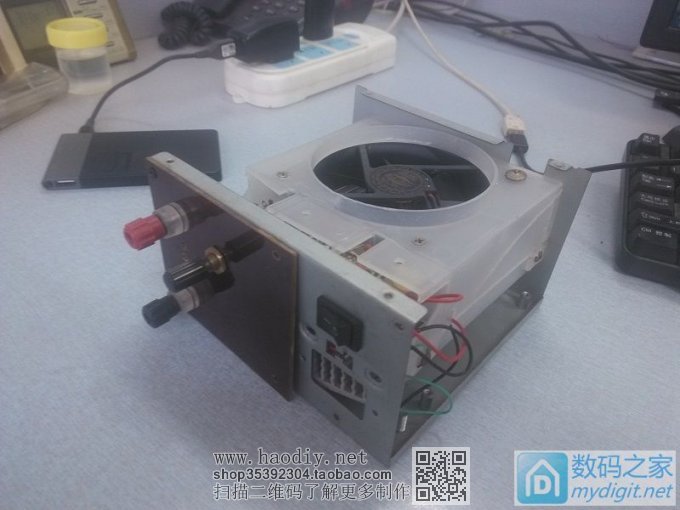

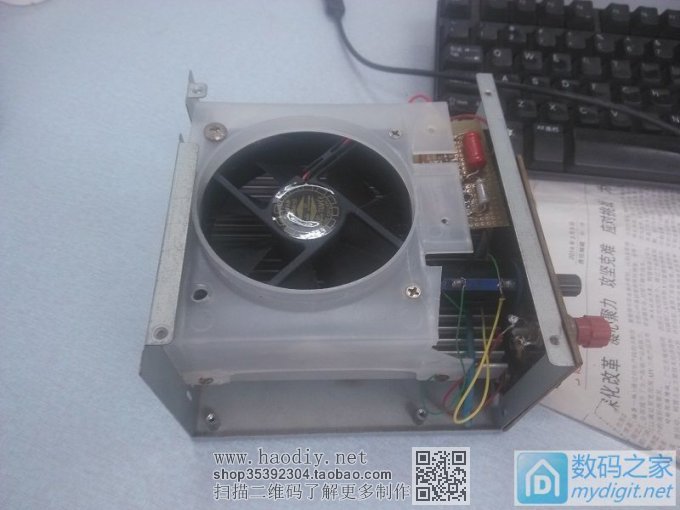

下面是带风扇的，由于需测试的电源电压不确定，故风扇也用恒流源供电
独家原创：用大功率三极管制作简易的电子负载。。。。。。


独家原创：用大功率三极管制作简易的电子负载。。。。。。


独家原创：用大功率三极管制作简易的电子负载。。。。。。


独家原创：用大功率三极管制作简易的电子负载。。。。。。


独家原创：用大功率三极管制作简易的电子负载。。。。。。


独家原创：用大功率三极管制作简易的电子负载。。。。。。


独家原创：用大功率三极管制作简易的电子负载。。。。。。

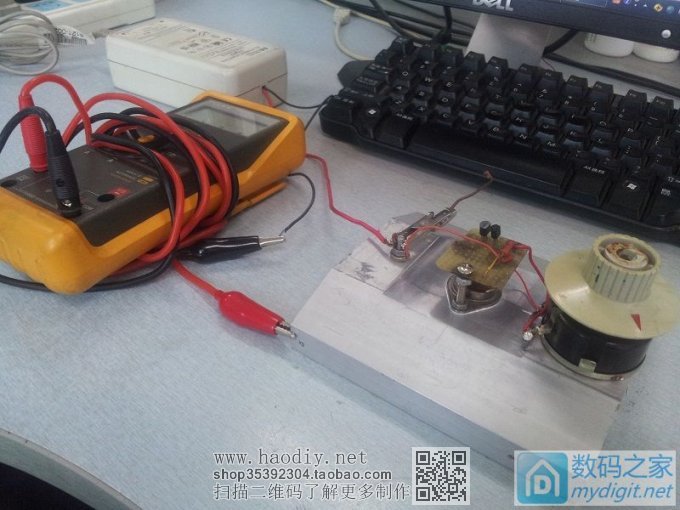

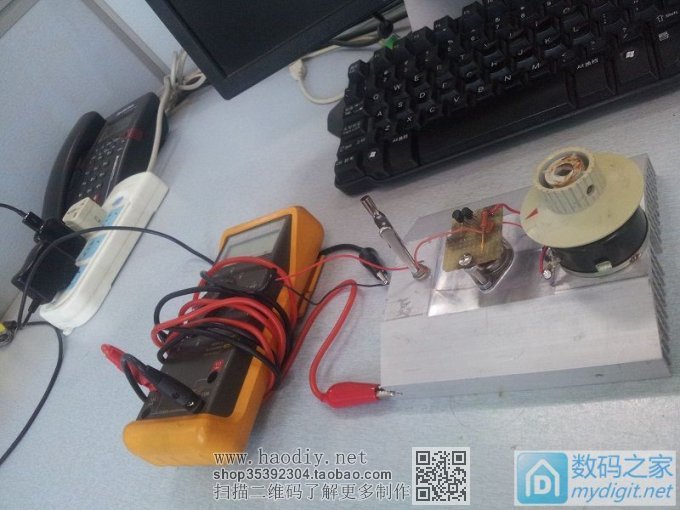

测试时配合万用表观察电流大小，可调电位器应该从最小电流开始，防止被测电源过载损坏！！！

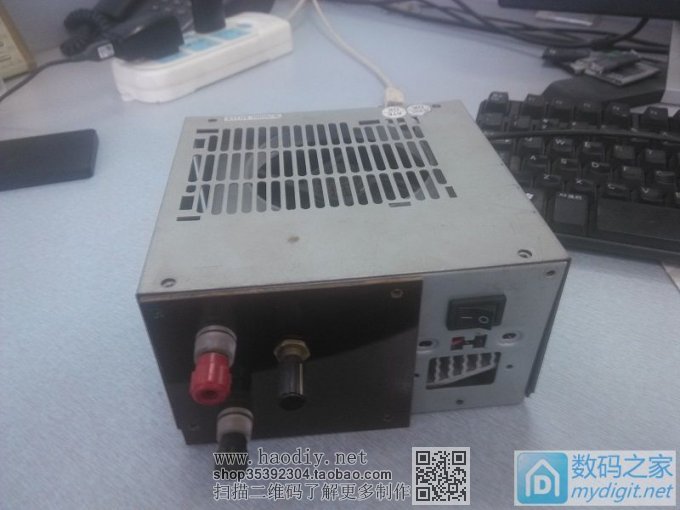

最后的成品可调电位器换成了多圈电位器。。。
此电子负载对手机5V充电器、打印机18V电源、苹果24V电源进行了测试，可以正常使用。。。


[ 此帖被lsy789在2016-05-20 14:46重新编辑 ]
