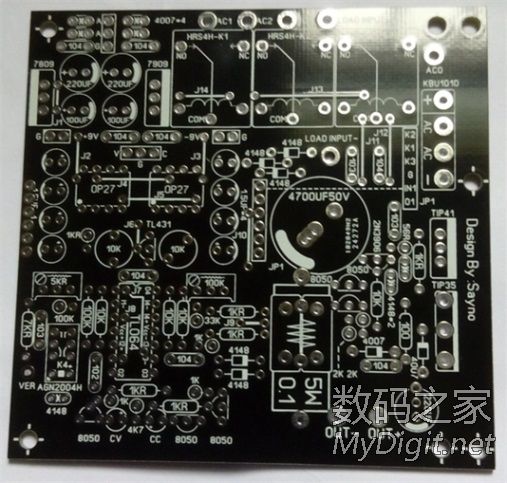

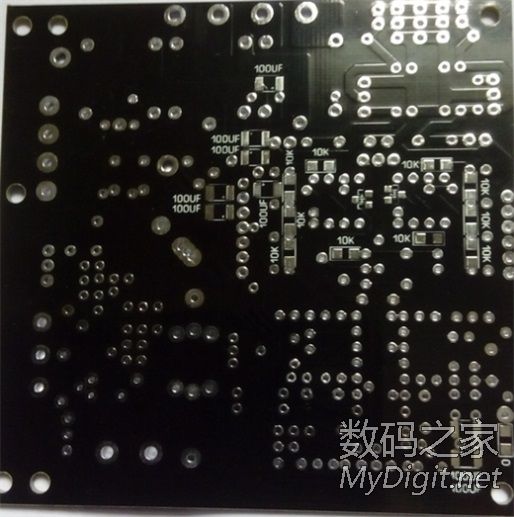

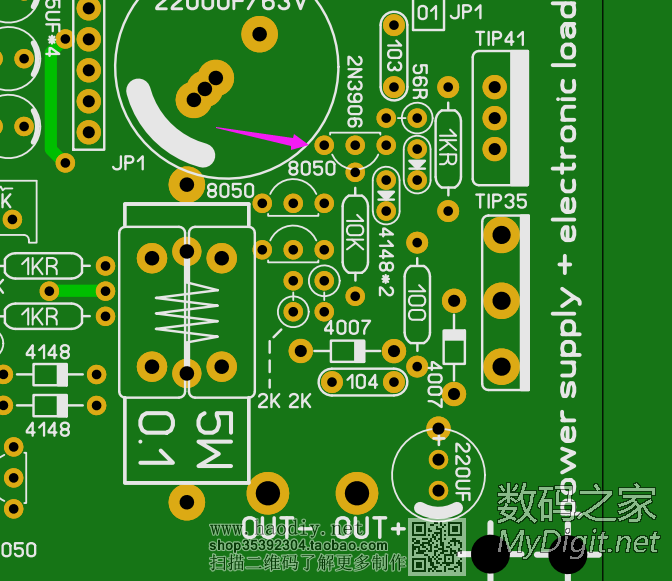

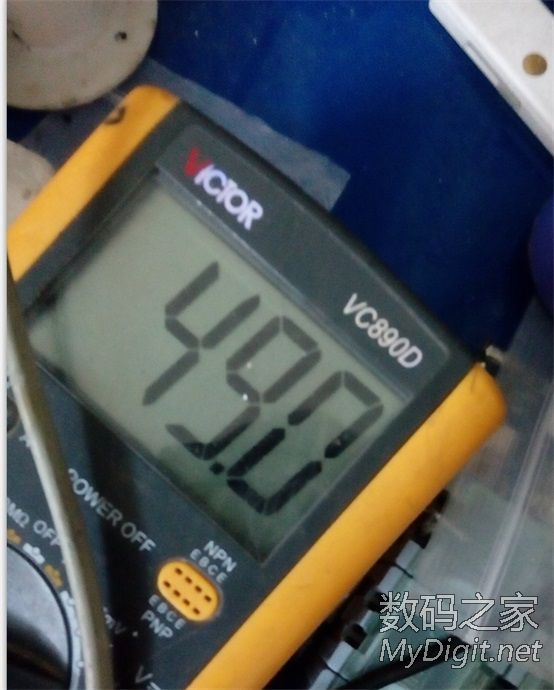

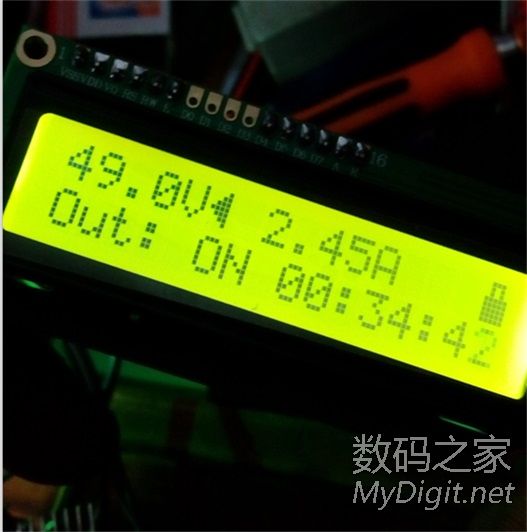

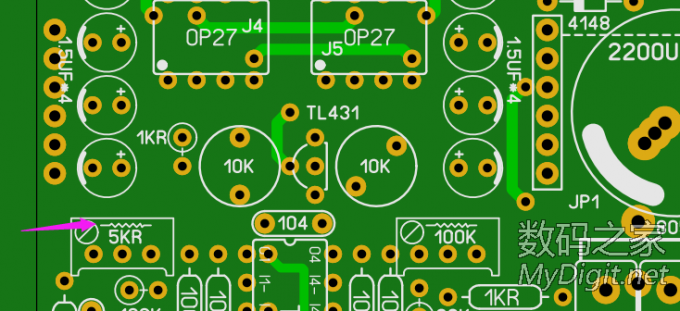

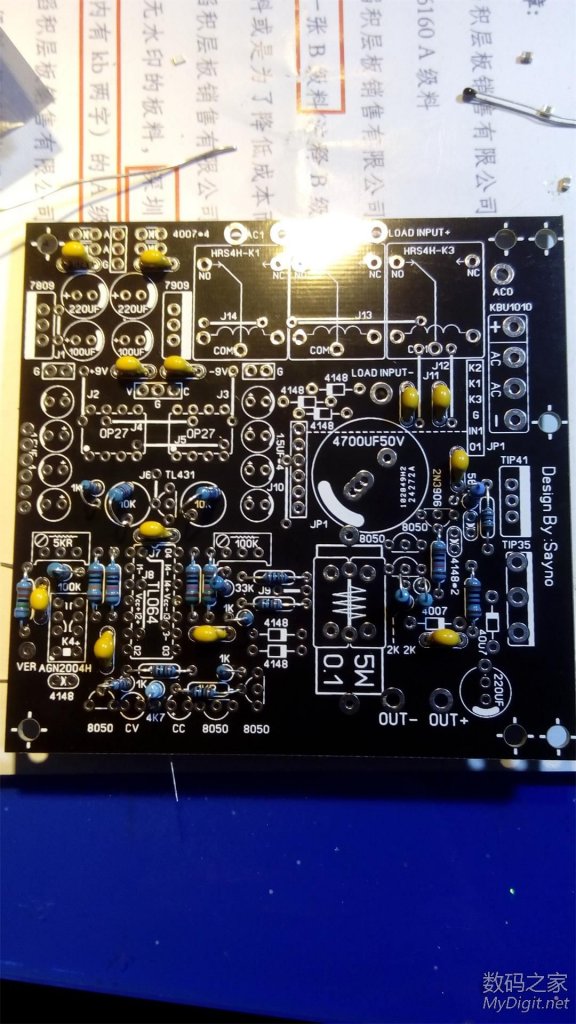

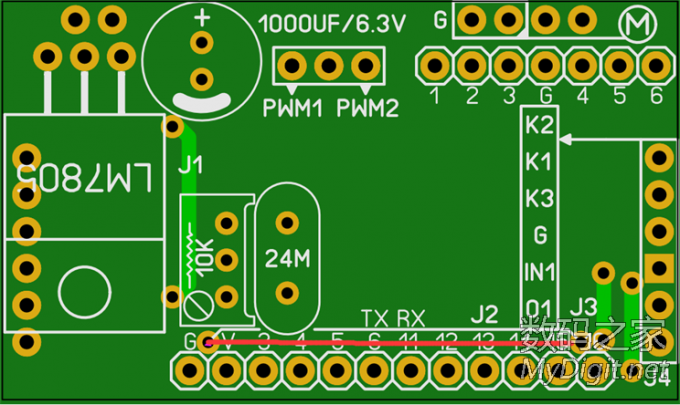

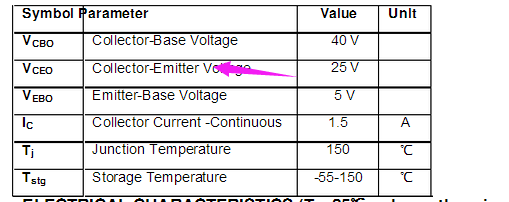

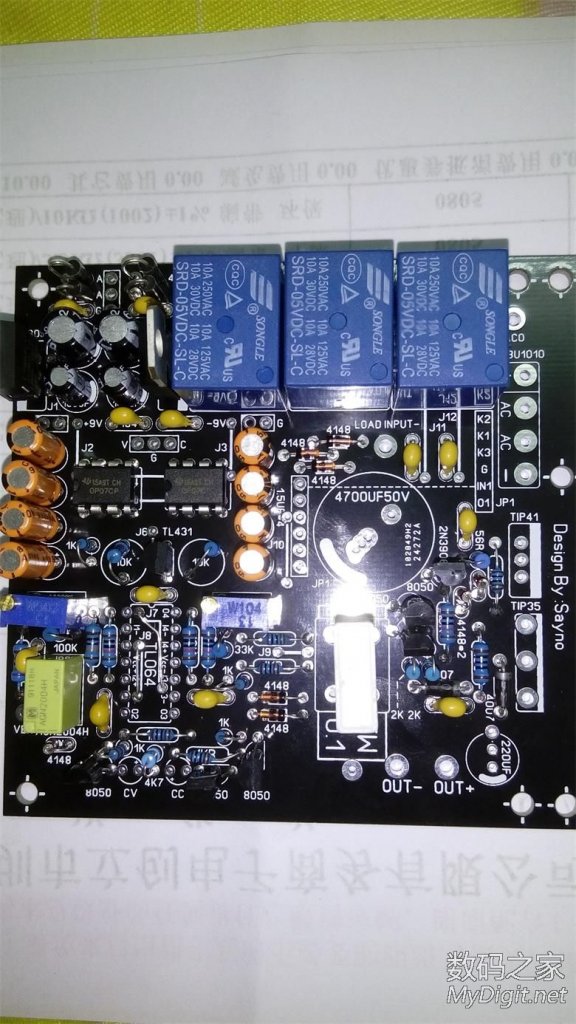

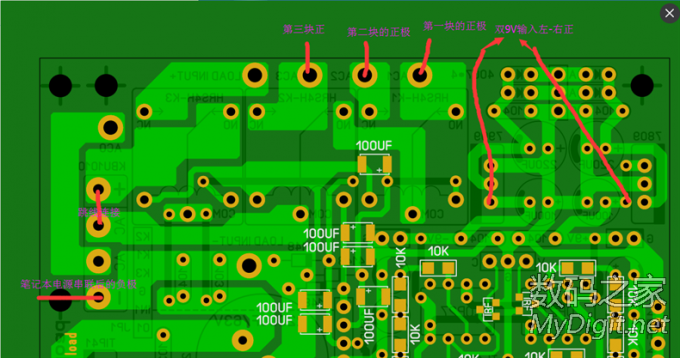

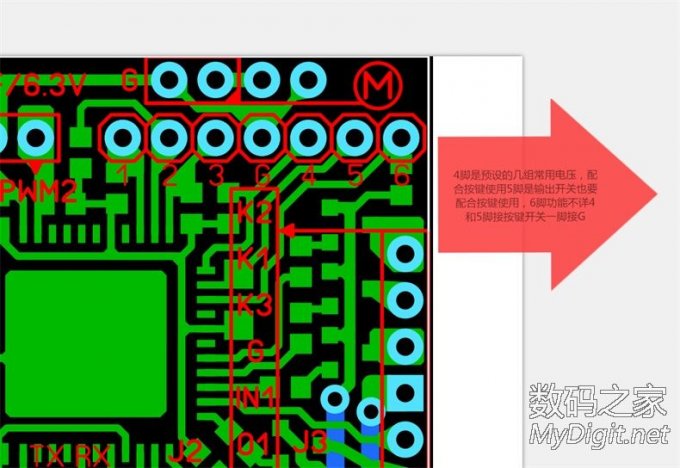

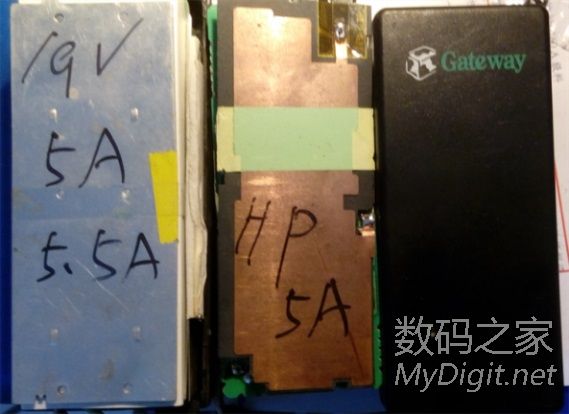

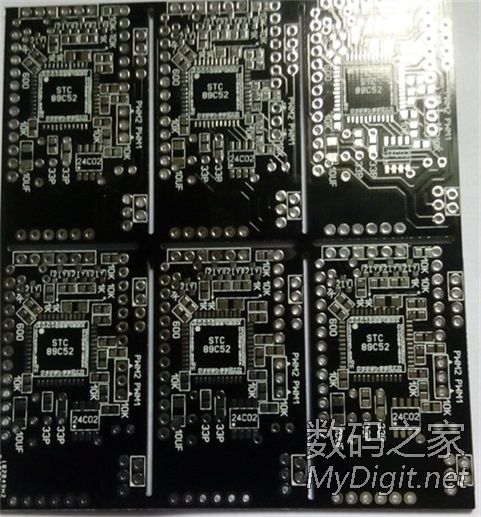

首先感谢原作者无偿提供的源程序以及PCB图,让我等小白有机会做这个电源,原图及源程序只支持最大电压35V的,一直想改为最大电压50V,无奈技术有限,这里要特别感谢坛友sln.1550给提供的软件以及硬件支持。废话不多说先上板子图 电源板背面 主控正面 主控背面 焊接过程就不再多说了,主要的就是细心了,检查好元件有没有焊错虚焊连锡。焊接要先焊小的电阻二极管电容之类的。好的话不多说先上几张焊接的图片看看 这个做到这里的时候休息了两天,别问为什么,我不会告诉你元件没到齐,到了后店家又发错元件了的最后又用顺丰发了元件我的快递费23元啊 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 废话不说那么多了,继续开始,元件到齐后,只有到晚上才有时间组装了花了一个晚上组装成功。怀着激动的心情插上电,屏幕亮了,可是调节任何电压,电源就是没有输出鼓捣了好久没发现哪里有问题,最后求教群友,分析好久检查各脚工作电压,才找到那里问题,主控板上没有输出控制信号。来张图给大家标记一下 就是这里的跳线没有接。做板子的时候没有注意到这里的跳线,所以做回来的板子,一定要用跳线连接了。 接上跳线后终于有输出了,激动呀可是万用表一量输出电压心又凉了一大半误差不是一般的大,最后问了群友要调节电位器校准,不知道调节哪里么?别急我来上图告诉你 这个5K电位器顺时针旋转实际输出电压减小,逆时针当然就是增大了。 校准后电压输出正常了,可是调节电压后输出的电压又不准了,哎 头都大了检查到凌晨两点也没查出个所以然来。哎洗洗睡觉吧还要早起干活呢。 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 第三天晚上早早吃了饭继续鼓捣电源,检查一遍元件有没有焊错的地方,又私信给原作者,也没有回复。换了运放什么的也没有解决,最后差点都要放弃了,最后抱着试一试的心态,又用松香把焊盘全部加焊一遍,通电试机,竟然输出正常了。高兴呀 哈哈 ,一路调节电压比较顺畅,可是调节到24.8V左右再怎么调节主控的显示电压输出电压只能到24.8V,并且超过24.8V或者25V电源的CV指示灯就熄灭了,这个问题一检查又是快3个小时,最后还是在群友的帮助下查了下元件参数是三极管的问题,你问我那个三极管?好吧我告诉你下 就是这个8050原电路图是BC337吧,为什么呢 原理我也不懂来一张8050的参数图也许你就明白了 8050的CE间电压最大25V,这就是为什么输出电压最高就在24.8V和25V之间的原因了。找到问题所在后换了个参数更大的三极管换上,哈哈电源终于可以正常了最高电压50V。至此该电源折腾了4个晚上终于完美收工。 忘了告诉大家我的前级电源没有用变压器,直接用三块旧笔记本电源串联后供电,什么想看看是啥电源好的来个图给大家看看 双9V电源供电采用的报废的猫或者路由器的9V供电电源,至此电源组装告一段落。 什么用开关电源不会接线?好吧再给一个简单的图给大家参考,前提你应该知道串联,好吧上个图先 什么没看到实际电压输出图好吧再来一张输出49V的图 好了本贴组装及测试到此结束,晚上更新主控的调试及操控 不过瘾问我有没有套件出售呀,这个必须有晚上再发调试及购买链接不过套件不多 调试告一段落,现在告诉大家简单的主控接线方法 这是配合两个功能按键的作用,下面介绍下开机的操作步骤。首次开机默认的电源输出是关闭的,需要接5脚按键的按下打开输出,调节编码器右旋增大输出电压,左旋减小输出电压,短按编码器可以变换电流电压设置,电流一样是右旋增大左旋减小,10秒左右不操作编码器,所有按键锁定。按下编码器大概2秒左右按键解锁。长按编码器大概3秒左右是电子负载和电源功能切换。 断电记忆功能,关机后,再开机默认关机前的工作状态。 电子负载功能,总体来说设计的比较不满意,不能实时显示输入电压。用电子负功能还需要配合一个电压表检测输入电压。电流也是可以调节的。 定时开关输出功能,长按接5脚的开关按键,松开后进入时间设置菜单旋转编码器可以调节时分秒,按下编码器确认,左旋增加时间,右旋减少时间。不过这个界面调节出来了,可惜我一直没有搞明白怎么关断或者打开。就是设置后没有动作,不知道是不是我设置的问题还是原作者固件的问题。 其它的原作者已经有介绍了,关于烧录单片机方面,烧录成功后首次开机一定要同时按下接4和5脚的按键。要不然显示会乱码。具体操作其实非常简单,特别提醒下功率管发热量大,最好有可靠的散热。 差点忘了,还有个电流校准,电流校准建议电压选择5V1A,然后输出端接万用表,万用表调节到电流10A档,和设置的不一样的话,调节电源板上的100K精密可调电阻到设定电流就可以了。 另外原版设计的风扇用的是7909输出的-9V电压,用12V风扇的话转速不高。 操控基本也就这么多了,有喜欢本套件的可以金本人的淘宝店铺看看https://shop120300113.taobao.com/?spm=2013.1.1000126.d21.Q1DHwQ 另外本人不提供变压器或者二手笔记本电源,不过有需要的话可以联系下面的QQ 变压器QQ1477972007这是变压器厂家的QQ保证足功率保证全铜线,35V220W的变压器是110元,50V的300W的变压器是130元,变压器参数双10V20W另外的是0-14-28-42V功率280W 二手笔记本电源QQ 583310815这个是做二手笔记本电源的,我用的19V4.74A的笔记本电源3个30元含运费一共38元也可以选用19V7.2A的电源一个15元。 (责任编辑:admin) |
