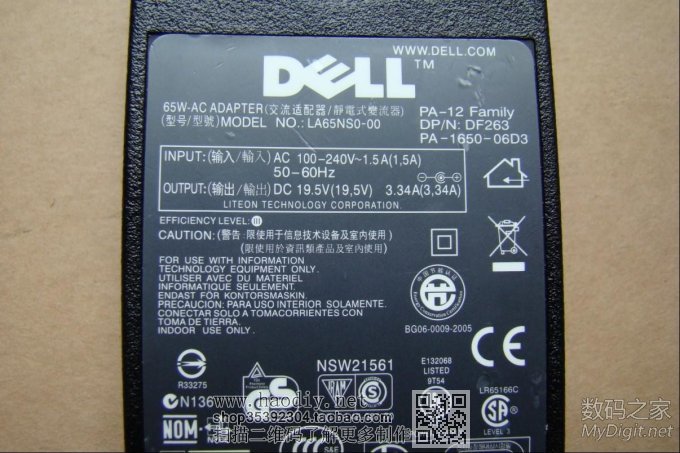

使用戴尔19.5V 3.34A笔记本电源

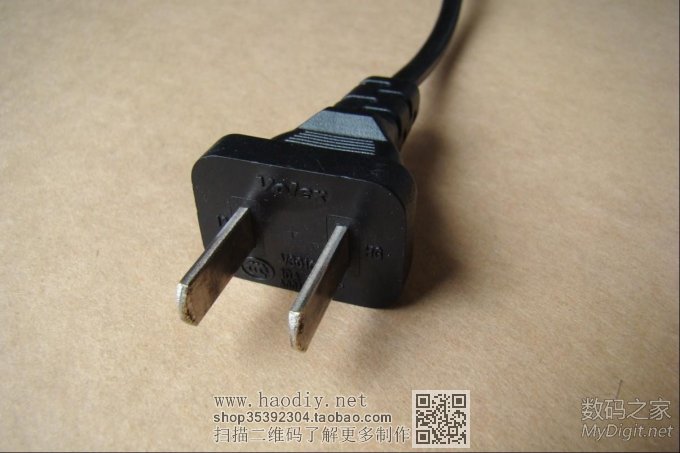

豪利士电源线

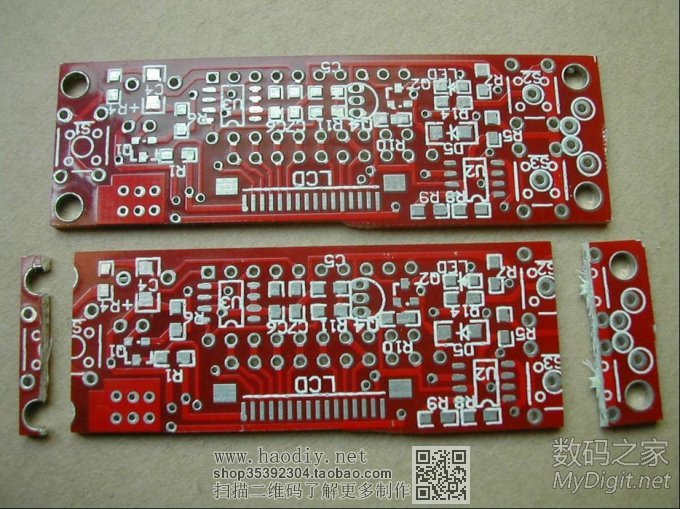

浩祺心“超小免调试数字版白光烙铁控制器”套件，切割电路板

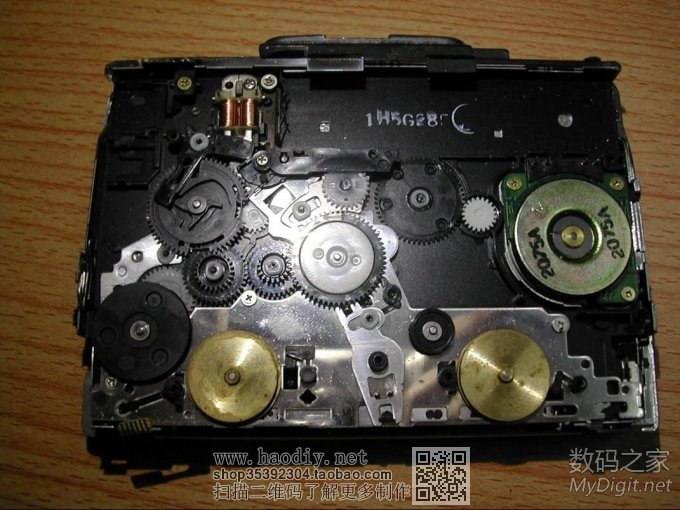

松下随身听，取其齿轮
用普通电位器和齿轮自制编码旋钮代替按键，详见：模拟电位器DIY数字电位器 用于数显白光 http://bbs.mydigit.cn/read.php?tid=207317

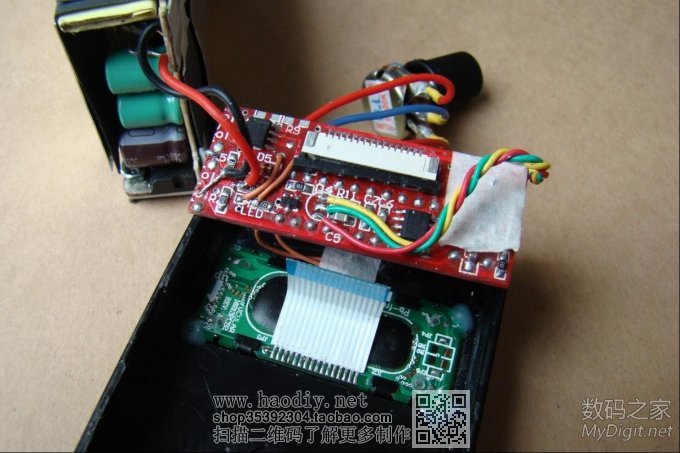

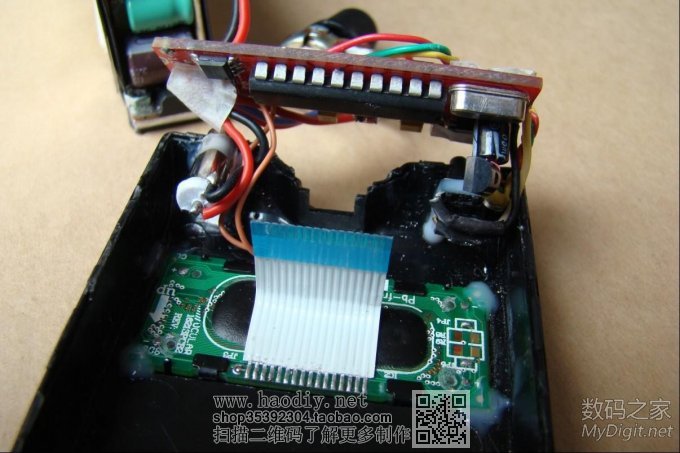

电源外壳挖孔，嵌入液晶，AB胶固定，液晶排线剪短重新焊过，单片机没有用插座是为了减少厚度
引出温度探头，但仍放在电源外壳内，受电源发热影响不大，烙铁不需要那么高的精度

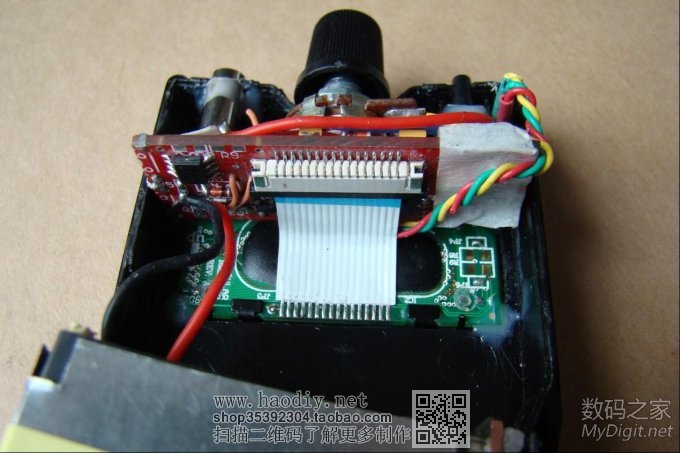

控制板与液晶成互相垂直状态放置

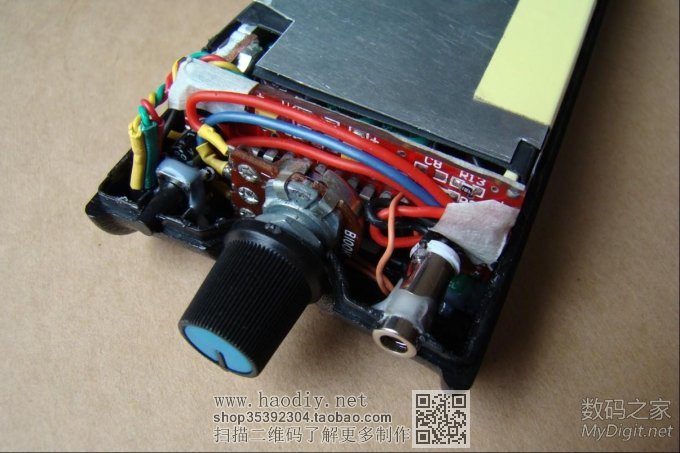

改装后的电位器很薄，目的是减小每一毫米，后部的空间完全是改装电源部分得来的（移动元件、切板），以前是满的

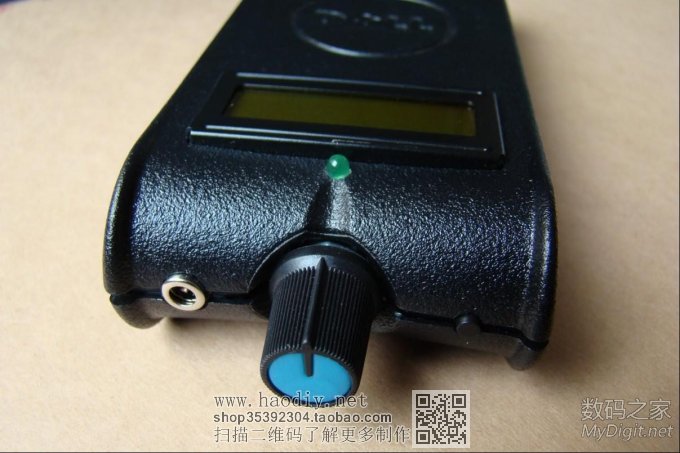

合盖，本准备采用蓝色的LED做加热指示，但太刺眼，最后采用的不好看的绿色；左边是烙铁手柄插口，中间是温度调节旋钮，右边是温度快速切换按钮

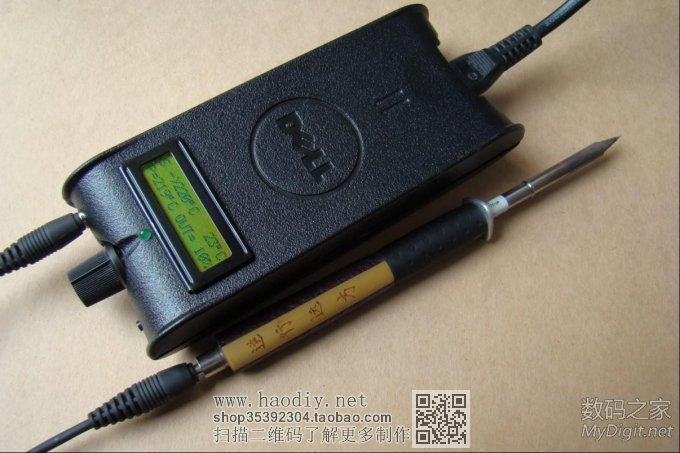

工作中

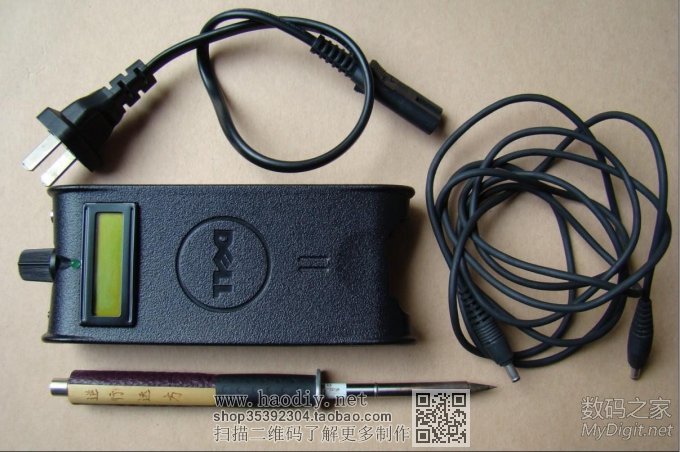

全部部件
说下使用感受吧，这款戴尔19.5V 3.34A电源带白光T12头完全够用，能够在10秒内化锡，回温也很快。至于有坛友说的电源发热问题，实际使用发现电源发热很小，几乎觉察不到，因为我一般不是连续长时间焊接，但温度探头的读数确实会随着使用而增加一两度，但我觉得对于烙铁来说，根本不需要精确到几度的精度。浩祺心的这款数显套件确实很小巧，设计上就预留了切割电路板的空间，很不错。还有就是我买的两套散件都是一次焊接成功，比以前买的白菜白光套件还顺利。
[ 此帖被逆行远方在2011-03-29 22:55重新编辑 ]
