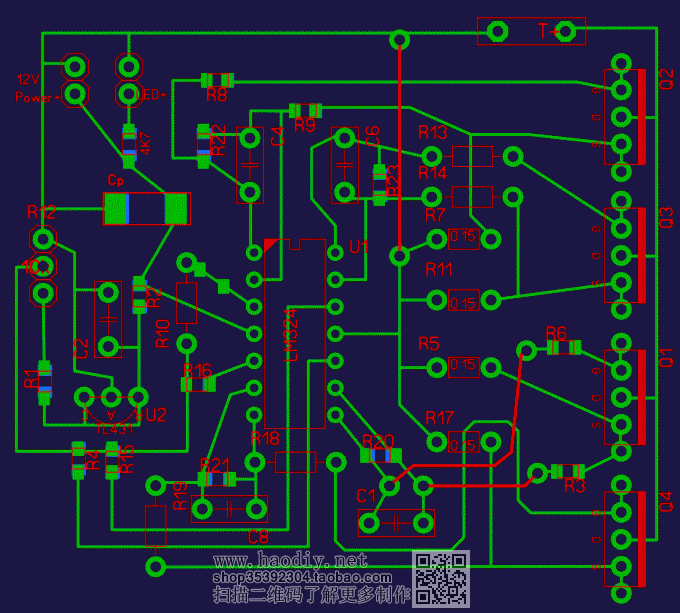

厌烦了用电炉丝测试电源或充电器的性能，比较麻烦，不方便，而且也不专业，就计划着做一个电子负载。 首先确定方案，我的测试范围包括手机充电器，笔记本电脑电源，音响电源等，所以单管方案可能有点够呛，就决定了一次到位，整四管的！再考虑到自己手上的元件不足，都是拆机件，很难凑齐四个一样的管子，即使凑齐了，万一烧了一个，也没有备件换上了，所以四管直接并联的方案也不太适合我，就决定了使用LM324分别控制四个管子的方案。 我最后选定这个帖子的电路，感谢作者 <神级半桶水>：http://bbs.mydigit.cn/read.php?tid=778839 整理一下自己手头的元件，画板，我比较喜欢贴片电阻，只有在跳接线路时用插件电阻。 我这个PCB不是用来热转印的，用“雕刻机”画，为了速度，所以不加粗，等绘完后再用手工加粗线路。

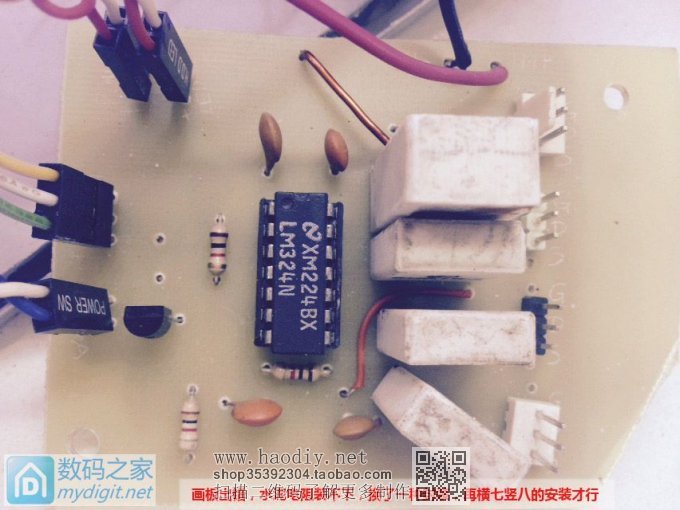

不是专业的，画的图不忍直视，而且没经验，水泥电阻靠的太近了，装不下，只能东挖一个洞，西挖一个孔，再换其他小封装的水泥电阻，再左拧右旋，才不容易的装下了。 (因为我用的是我自己D的“雕刻机”制作电路板（http://bbs.mydigit.cn/read.php?tid=1648980 ），绘图比较慢，为了节省时间，我都是用线条连接，绘完后再自己用记号笔加粗，这样快一点)
在做好了电子负载线路板后，想到电子负载不经常用，不如再集成一个可调电源，这样使用率高一点，也不会浪费一个数字电压电流表。开始是想用ATX直接改可调，但是发现改完后电子负载装不进ATX盒子了，就想到使用笔记本电源+DC/DC可调方案，再找找“百宝箱”，在一个废车机PCB上发现一个DC/DC芯片AX3005，类似LM2596，就用它了。

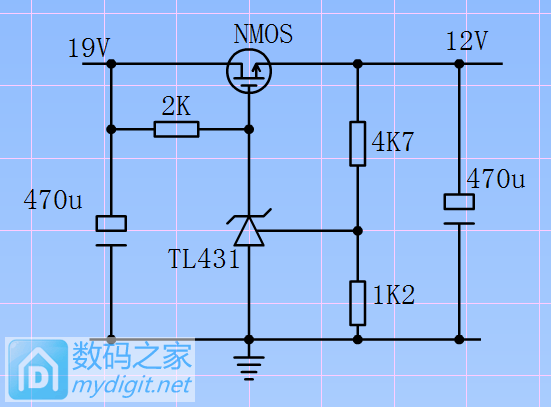

画板，同时集成一个简易的12v稳压电源（没有找到7812，使用NMOS简单搭一个），此12v用于电子负载供电和未来计划中的散热风扇供电。

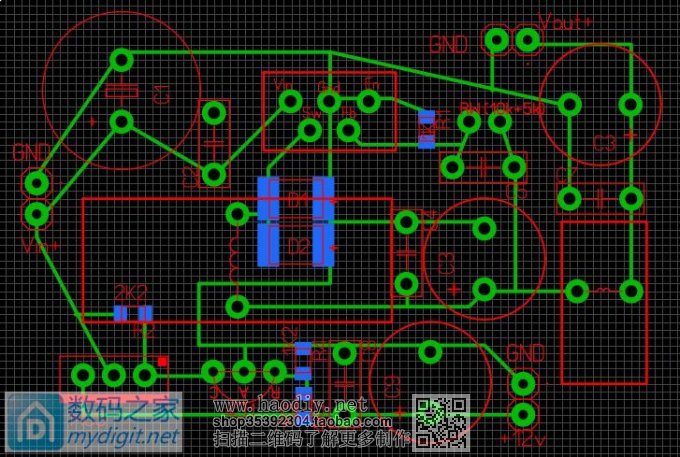

还是自己画的狗刨图，因为AX3005是国产芯片，害怕其质量不过关，在大电流时发热，所以将AX3005竖装，并且焊上一个TO220的背板然后加散热器，硬是将一个TO263-5封装变成了TO220封装，后来测试发现，多此一举，大电流时芯片也不是很热，这个芯片质量不错。

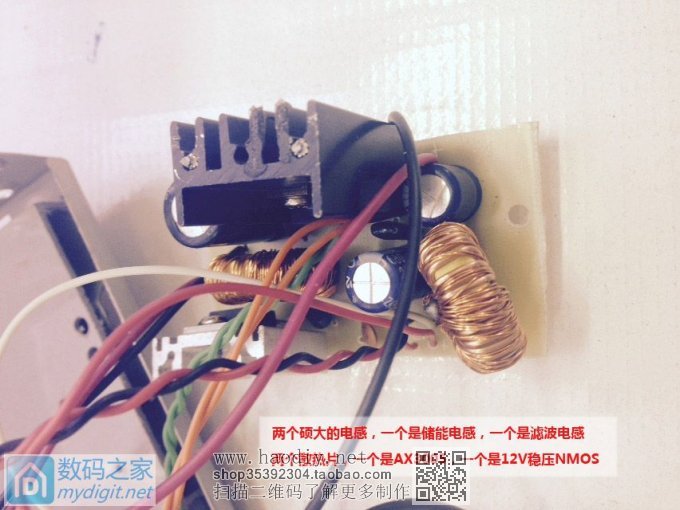

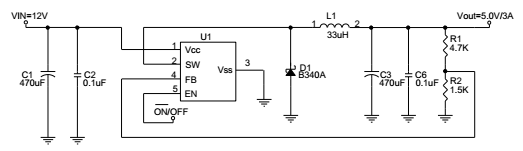

DC/DC的纹波一般比较大，为此，我特地加了一级LC滤波，右边硕大的电感就是，没有条件用示波器测试，不过应该比没有LC滤波的强吧。----------- 主菜都准备好了，然后其他备件了，最大一项是散热器，翻箱倒柜，翻出这两个可能适用的散热器。

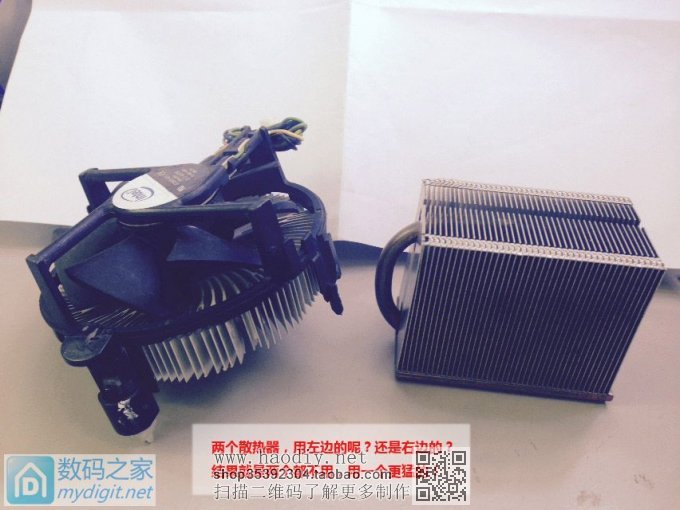

一个是CPU散热器，一个是带热管的游戏机散热器。CPU散热器挺大个的，就是难找到适合的位置安装四个NMOS。游戏机散热器底部是纯铜的，面积很大，初选它。但是在安排ATX盒子的内部空间时，发现还是很紧张，就想到散热器外置，而这个热管散热器外置时不好固定。再找啊找啊，你猜找到什么：一个带热管的游戏机散热器，超大（这下连风扇都省了），安装方便，完美！

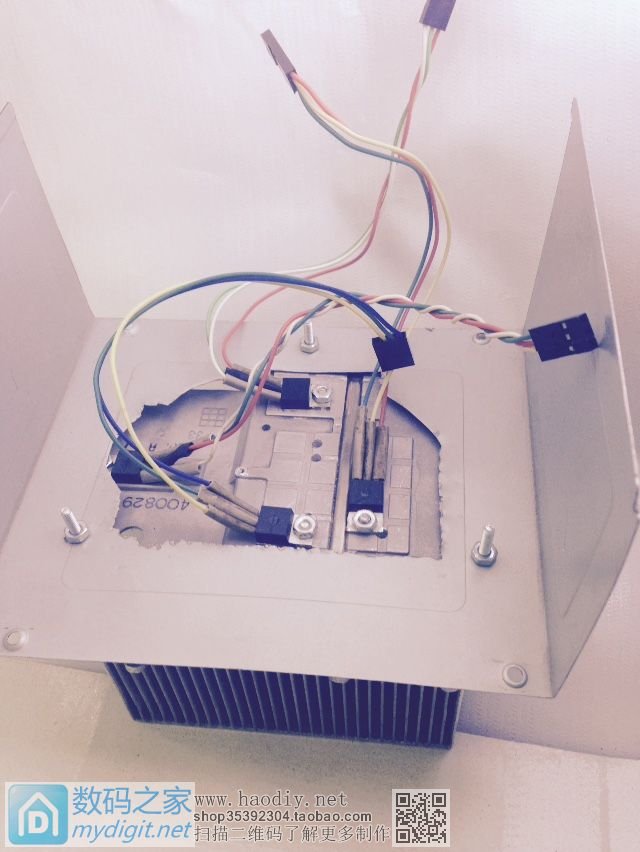

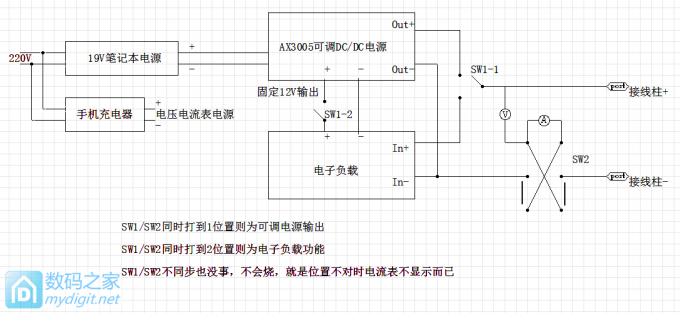

底部有一个热管，保证散热效果。横七竖八的找合适的位置打孔安装四个NMOS，没有更大封装的，没有四个一样的管子，暂时先装四个不一样的TO220封装的NMOS。 ---------- 好了，可以组装了，先画出接线图。
然后正式开始。连上各个接口后。

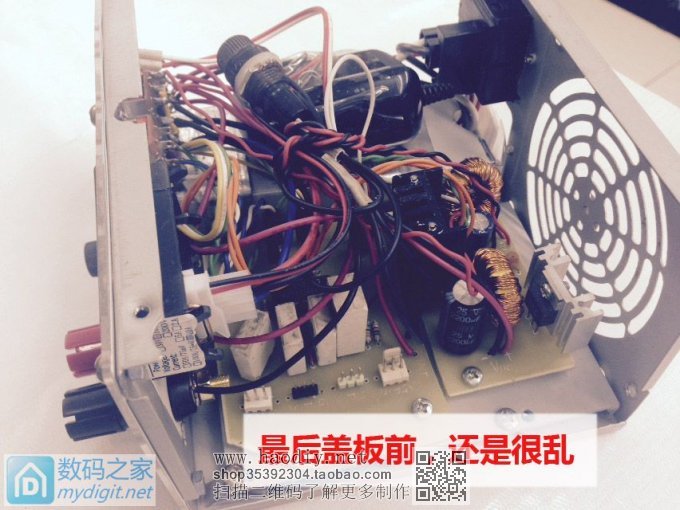

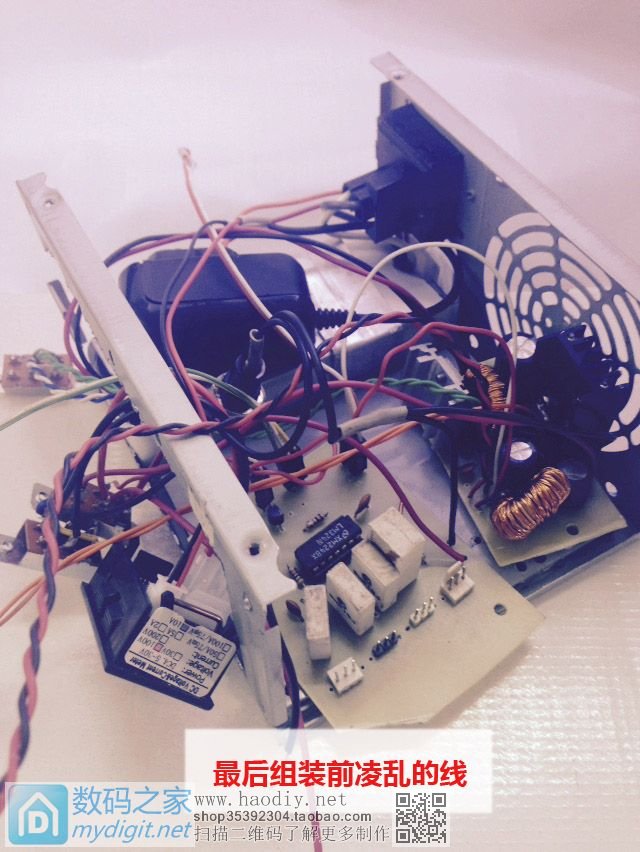

稍稍整理一下凌乱的线。

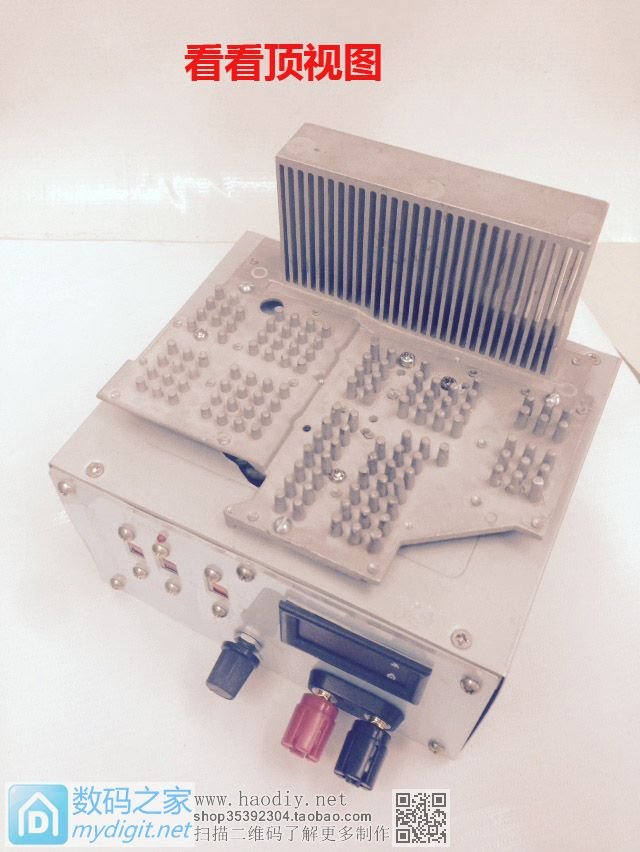

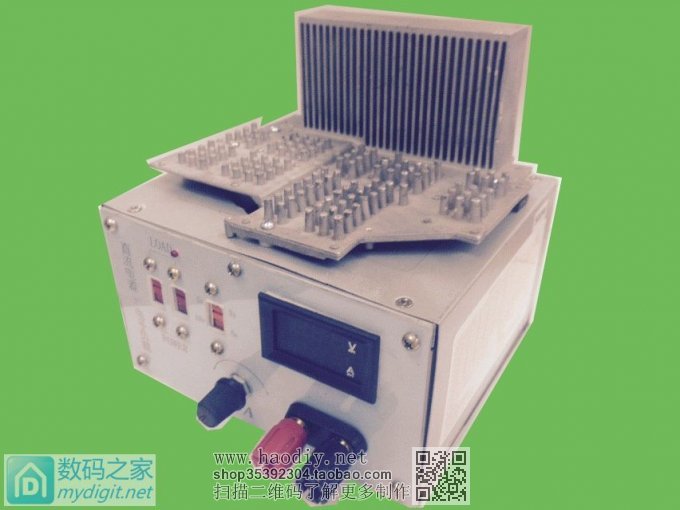

还是乱，不过好多了，盖上盖板就成这样了，还是挺威武雄壮的，一看就真材实料，效果不差吧？
来一个面板图，制作方法就是一层亚克力，一层打印纸，一层塑料衬板。

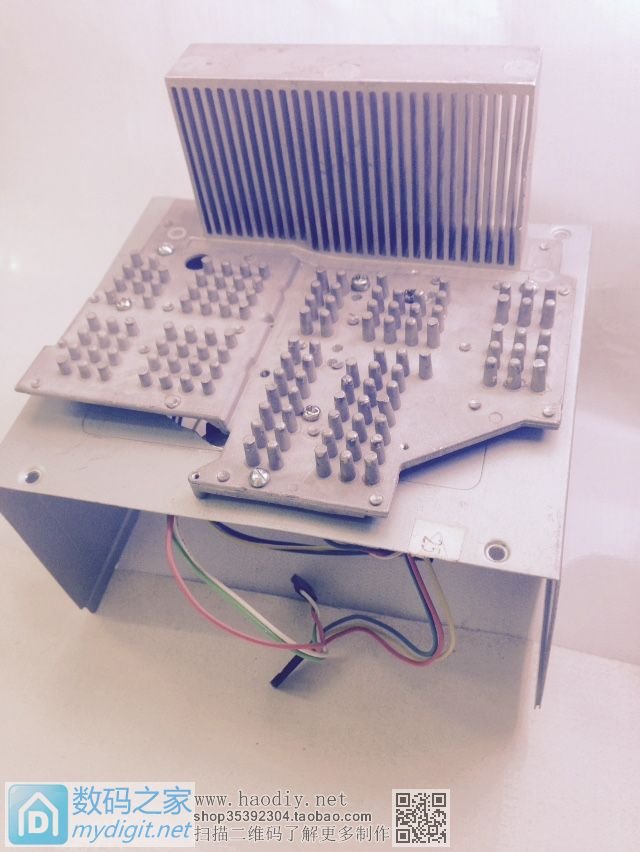

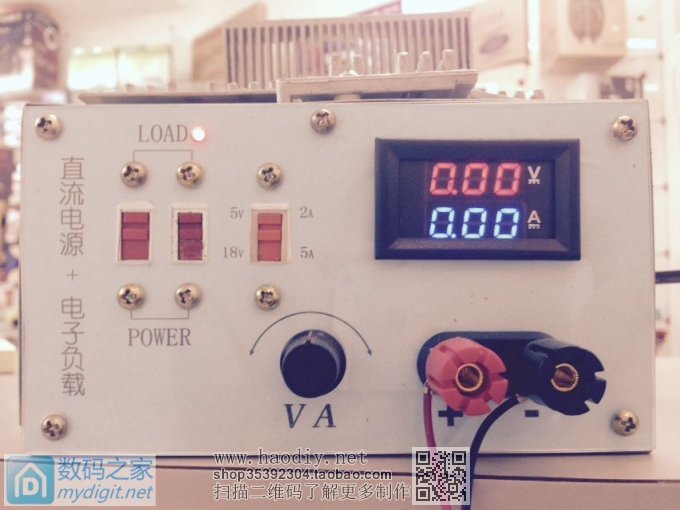

面板上只有一个电位器，因为我用了一个双联电位器，两组分别控制可调电源的输出电压和电子负载的电流。上方左侧两个切换开关协同切换功能，切到上面是电子负载，切到下面是可调电源，右边一个单独切换开关切换档位，可调电源是5V档和18V档，电子负载是2A档和5A档，这样可以在低档位时电位器调整的精确一些。 因为是四管的，其实电流可以设置大一些，只是目前只有TO220的封装，所以暂时先限制到5A，等找到更大封装，可以修改一下分压电阻，提高电流限制，再加上风扇，应该超100w没问题。12V风扇输出接口已经预留了。 <本楼已经不能再上图，楼下继续>
以下是测试图了，

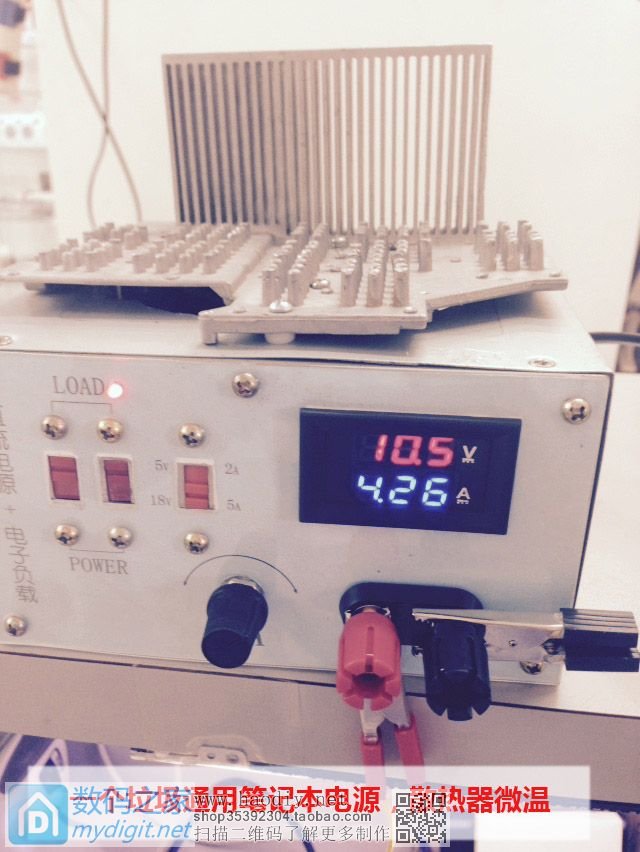

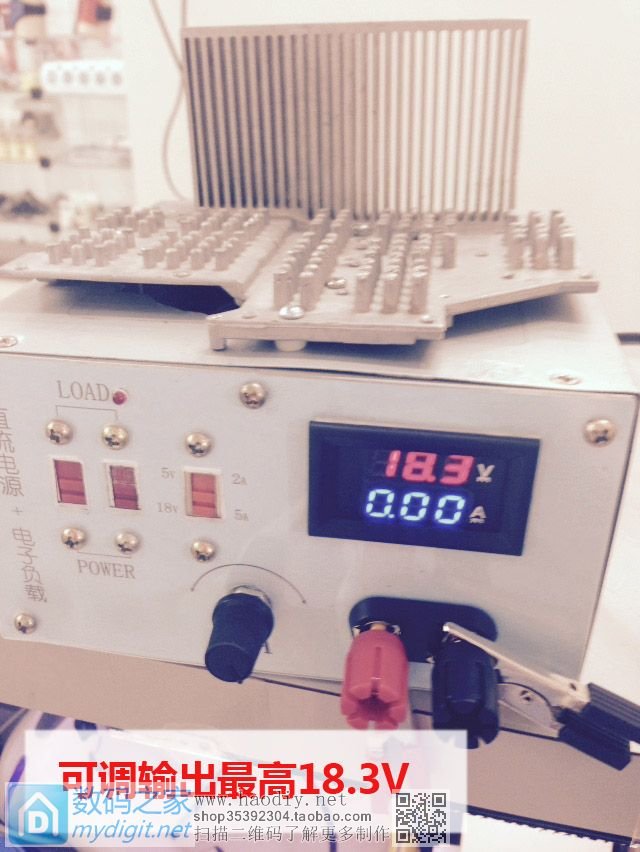

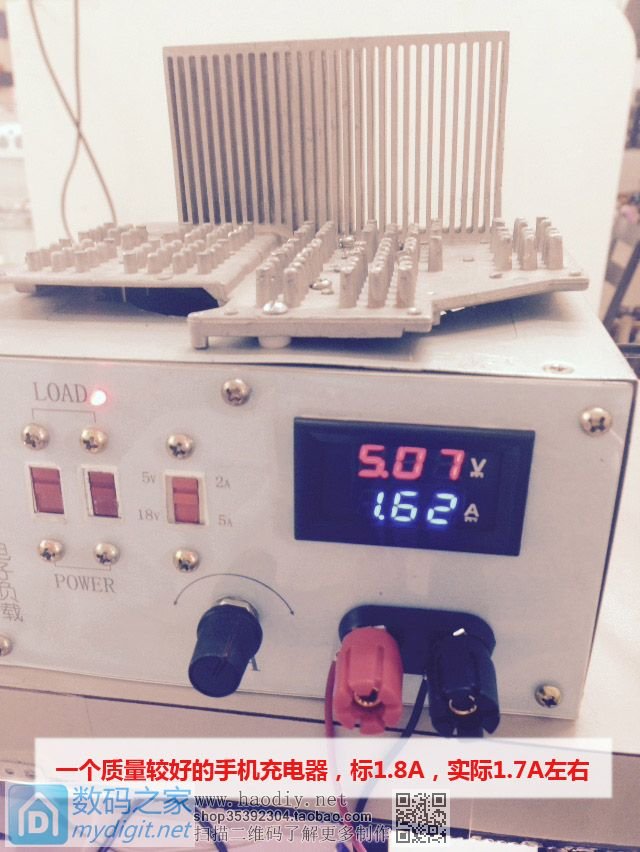

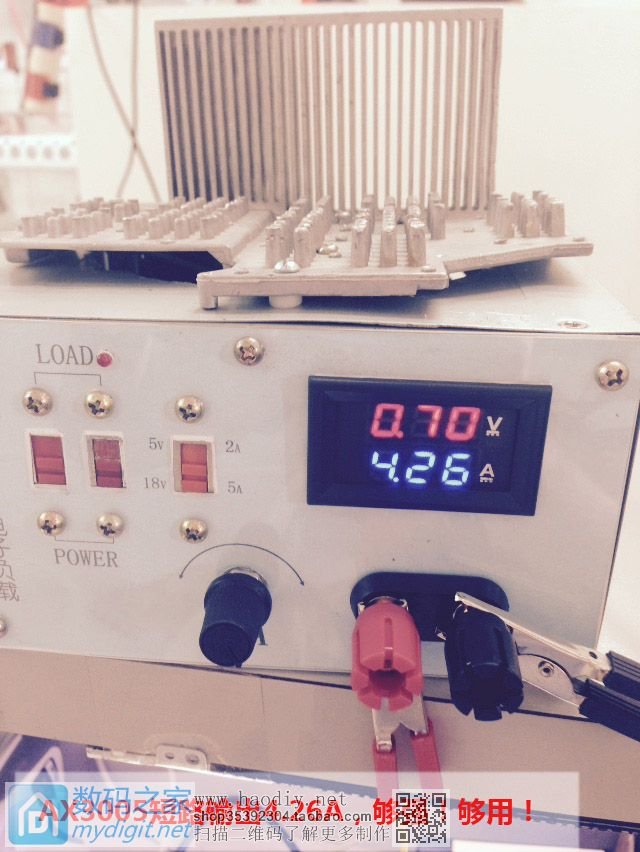

(责任编辑：admin)先测试可调电源，最高输出可达18.3v。  短路电流4.26A，连续短路1分钟，电流值非常稳定。其芯片手册标识是3.3A。尝试用电炉丝设定为3A，稳定输出。  ------------- 然后测试电子负载，切换开关打到电子负载功能时有一个LED灯亮起做为功能指示，就是LOAD后面那个灯。  再测，40W输出时散热器微温，估计四十几度，所以风扇暂时不用加了。即使偶尔要测大功率的，因为散热器外置，倒置放在水盆上烧水的散热效果估计比风扇强。  |
