看到很多人都喜欢玩黑武士可调电源·· 有人抄了电路出来··· 看了一下 自己玩玩试试·· 为了方便 就做简洁一点了

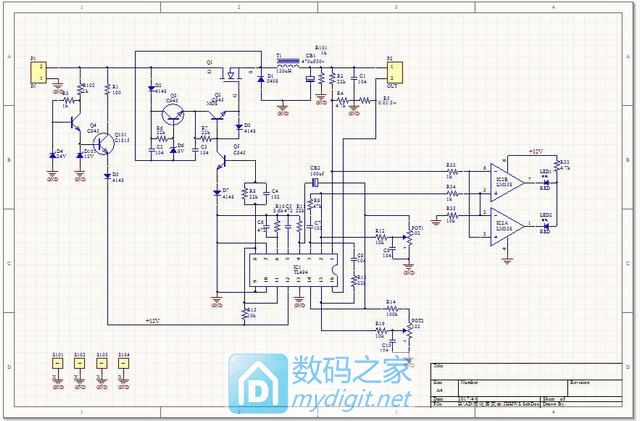

来张拉仇恨的电路图······ TL494做PWM LM358做CCCV指示（黑武士是做调压调流和指示）

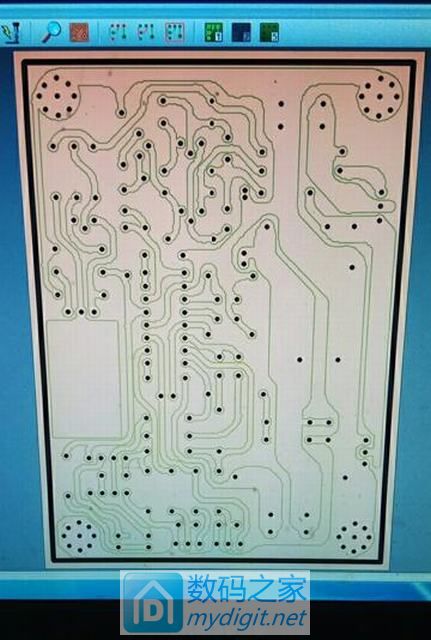

整个PCB图·····

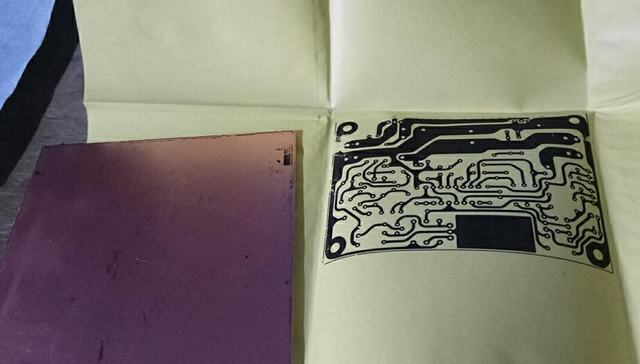

热转印失败了·····没转印过来····哈哈··· 打印机白折腾了··· 这是折腾打印机的帖子··· http://bbs.mydigit.cn/read.php?tid=2053164 只能另外寻出路了···
继续折腾···· 板子是做出来了······但是···不记得镜像了····所以板子反了···呵呵

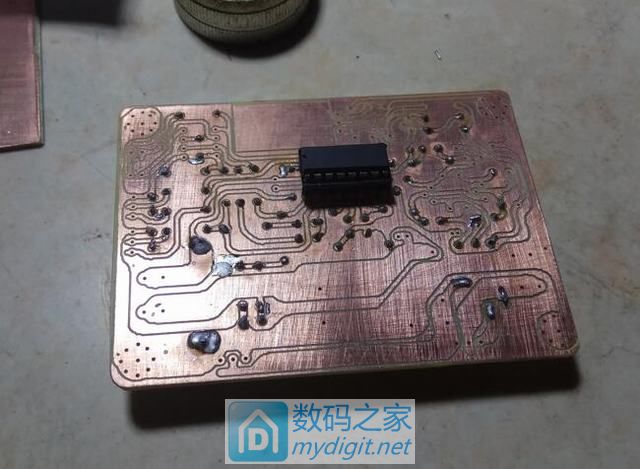

犯了低级错误····所以芯片只能反着装了··· 懒得做另外做了····只试验一下····
犯了低级错误 不记得镜像一下了

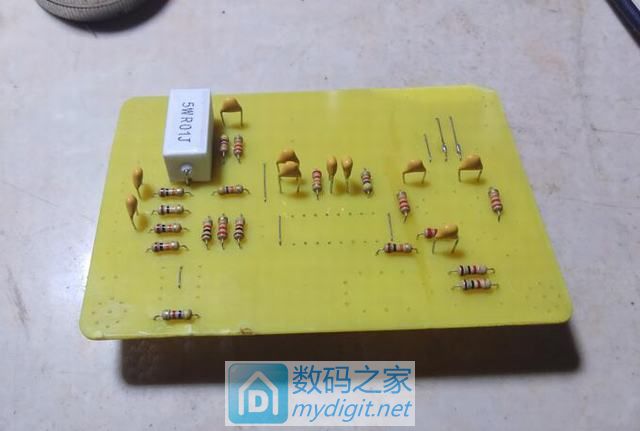

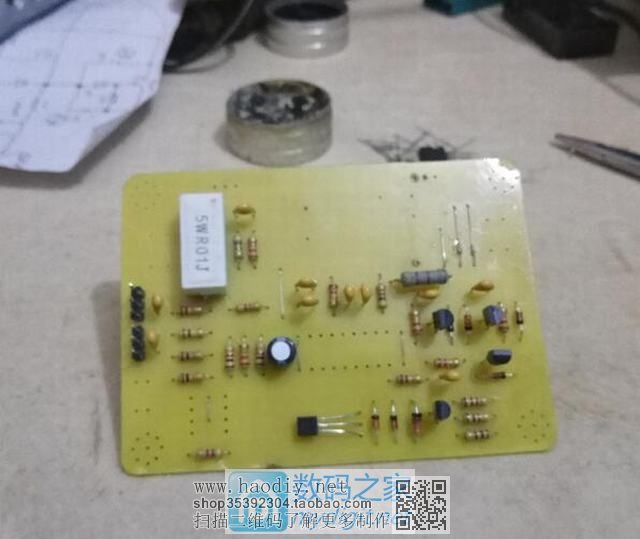

这能这样装了····

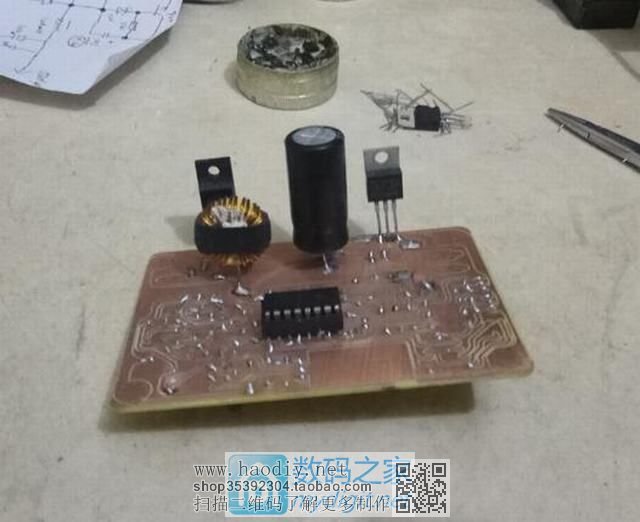

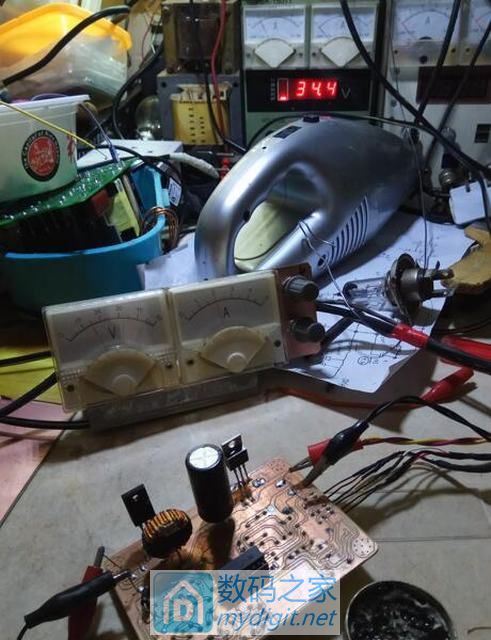

装完···试机···

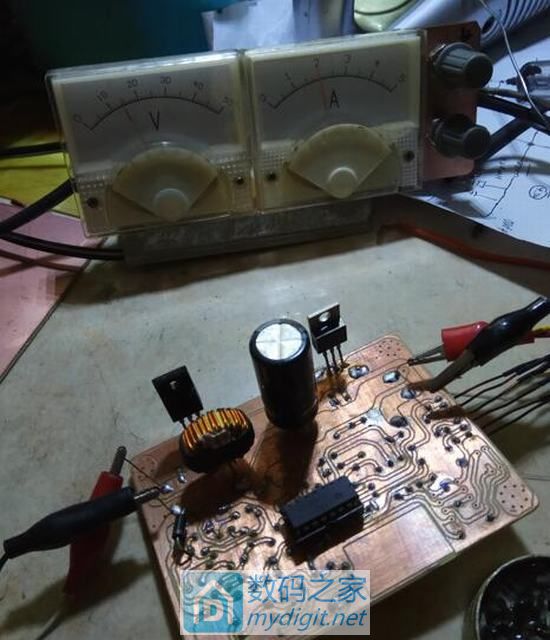

不装散热····35V左右输入··· 输出15V2A测试·····管子只是微热····可以长时间这样工作···

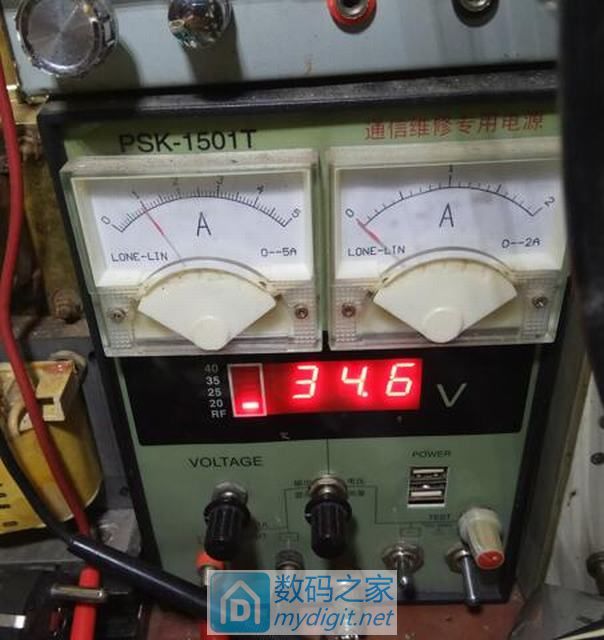

这是输入的电源·····功率再35W 35V1A 转换率还好····所以功率管不热····
就这样了···· 有空打样几块板子回来玩玩看····· (责任编辑：admin) |
