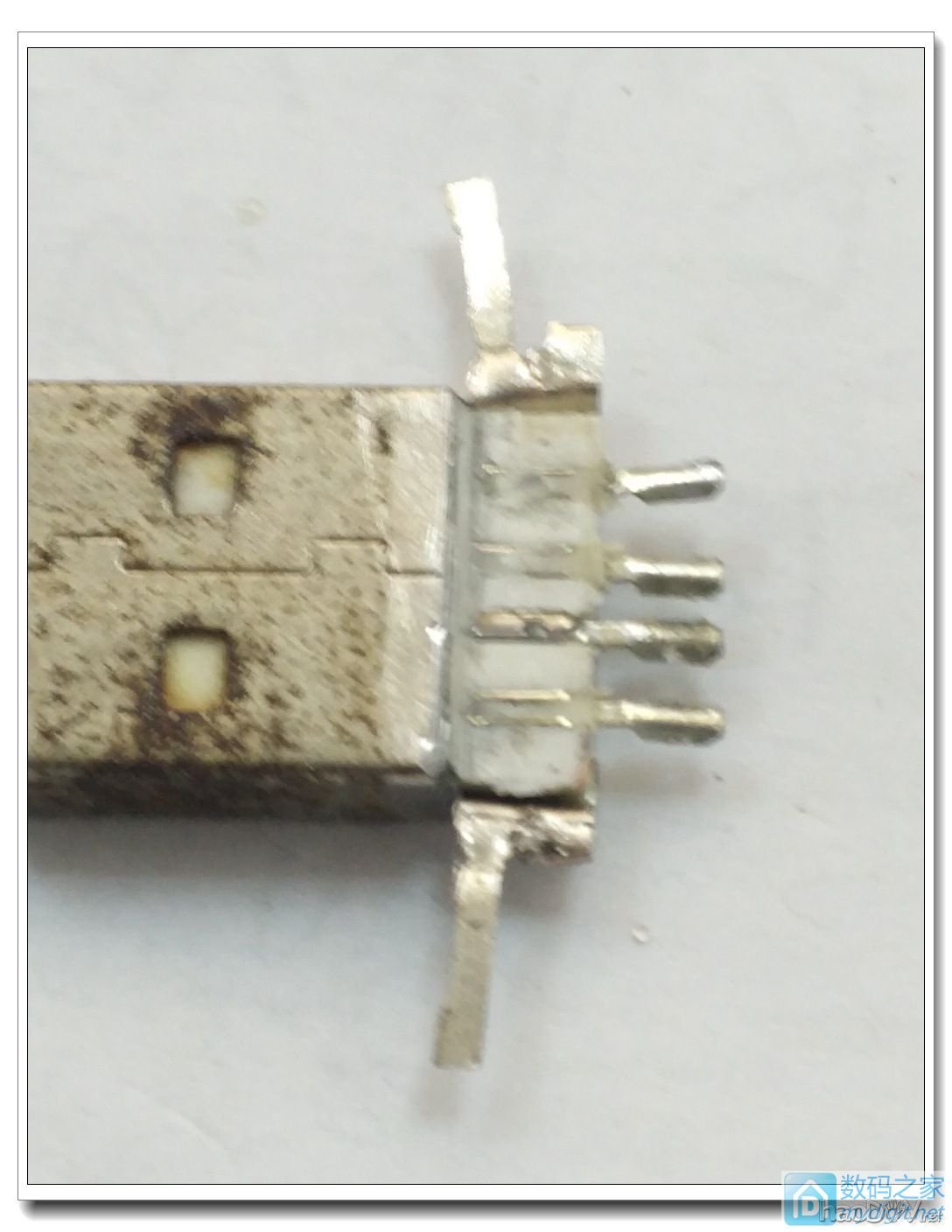

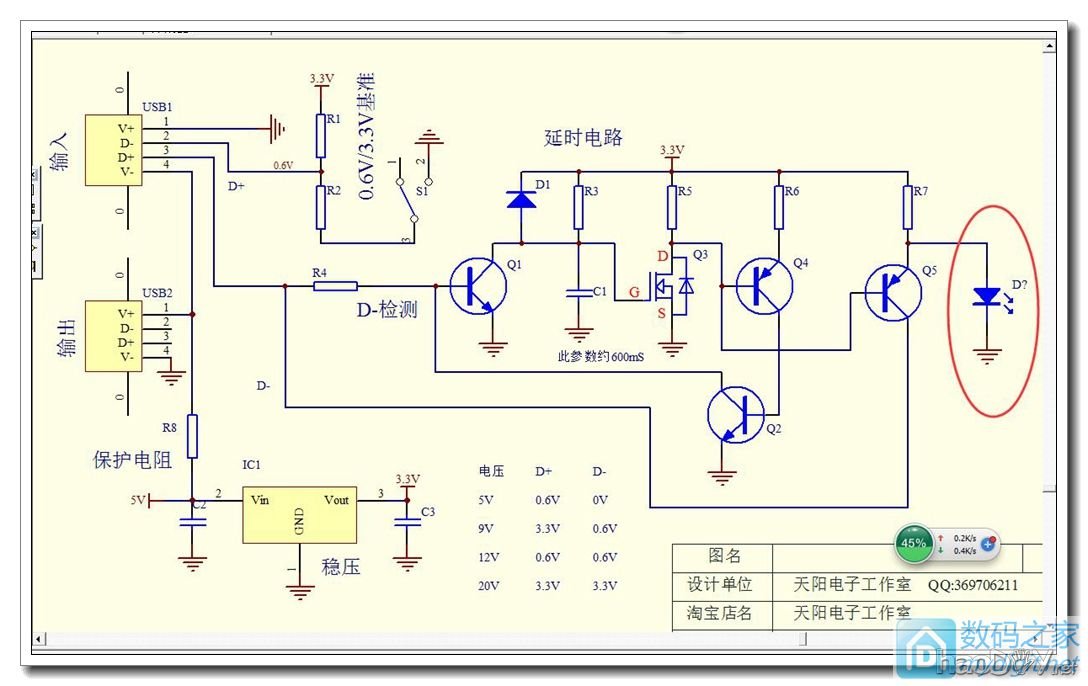

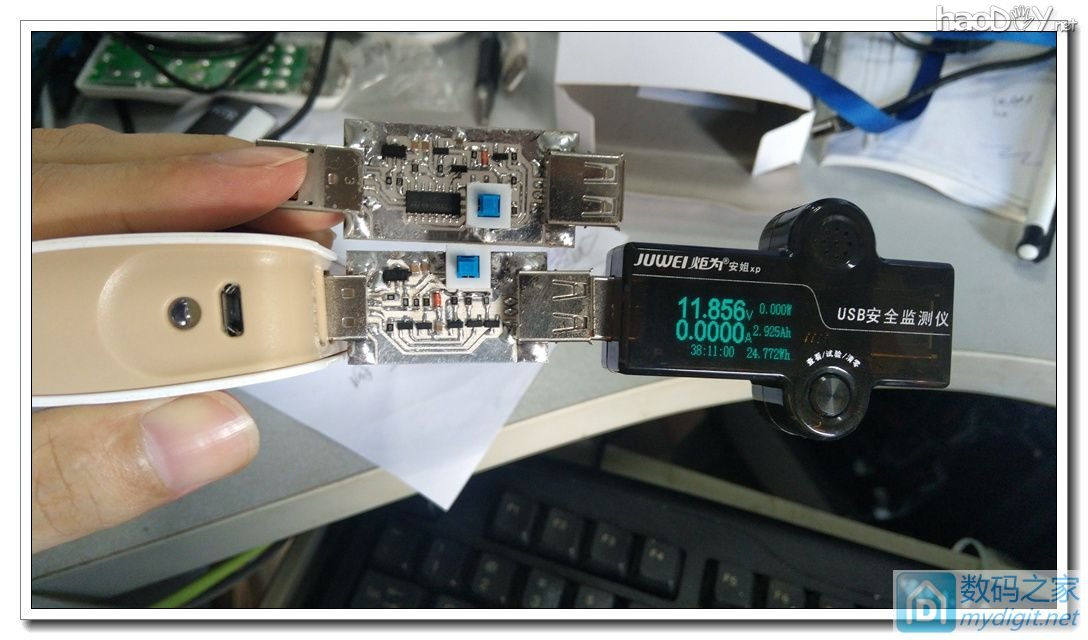

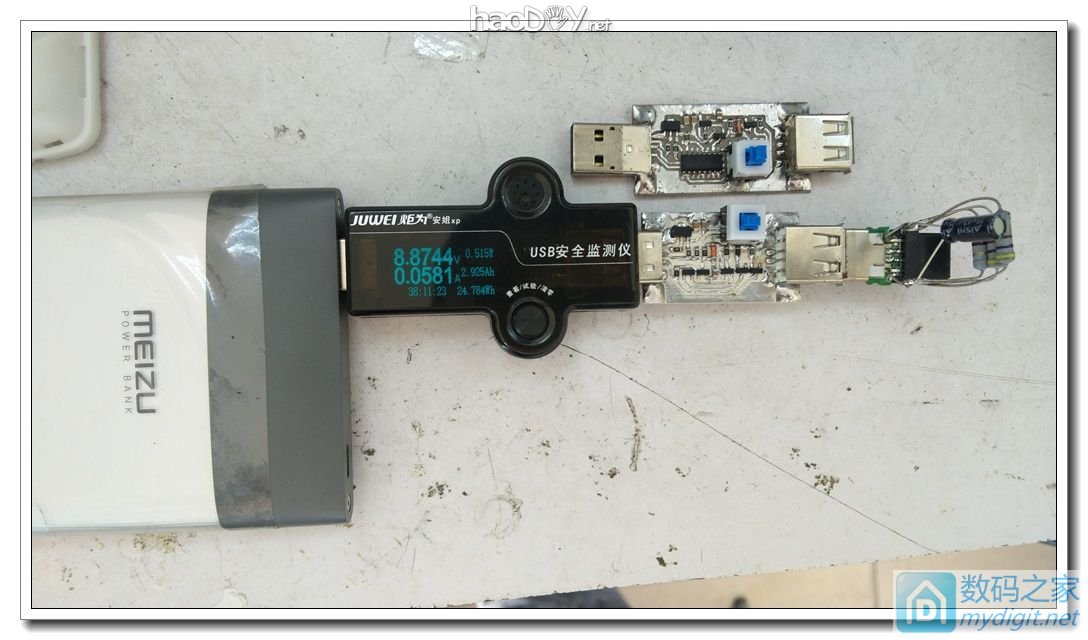

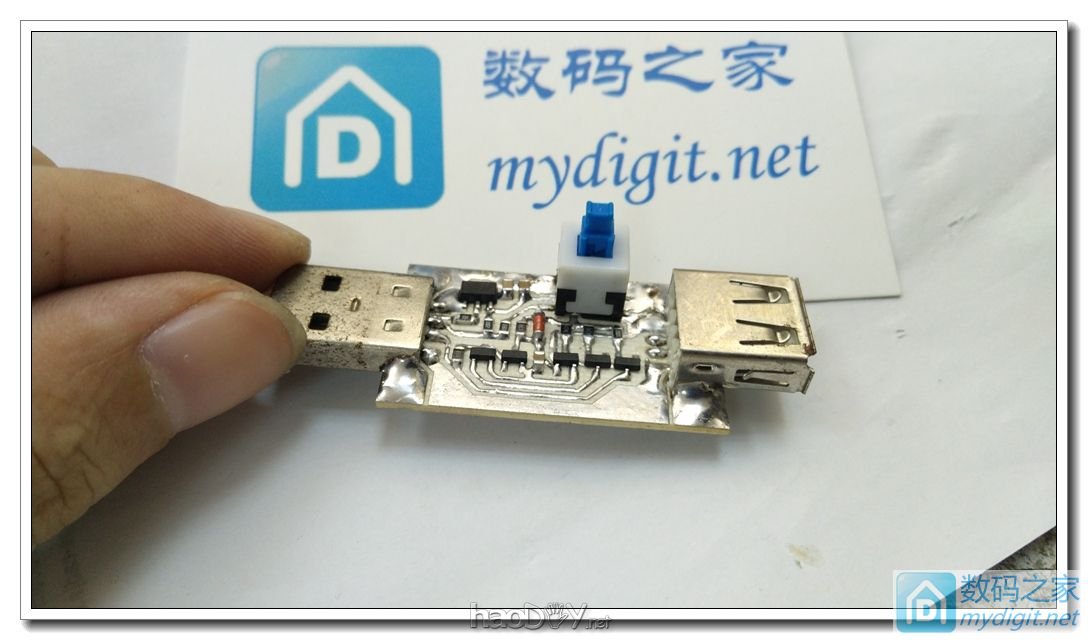

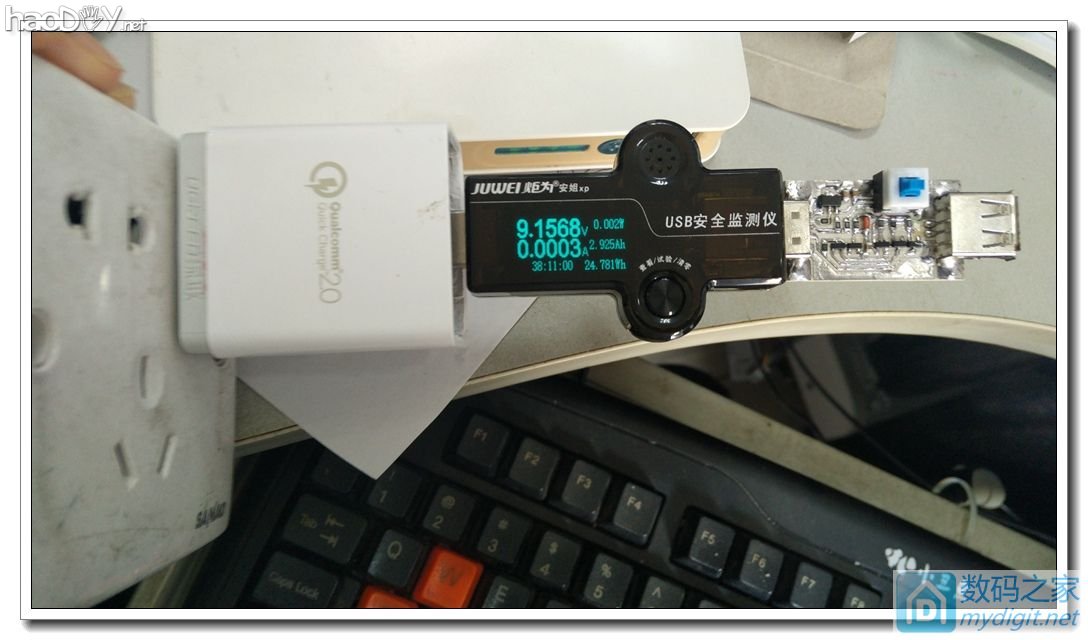

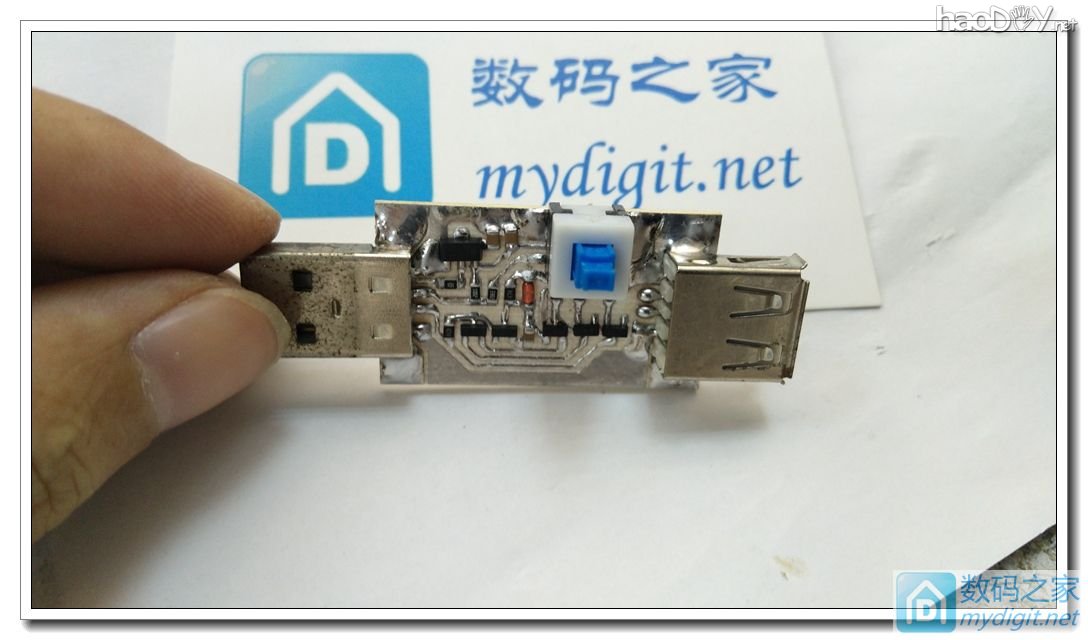

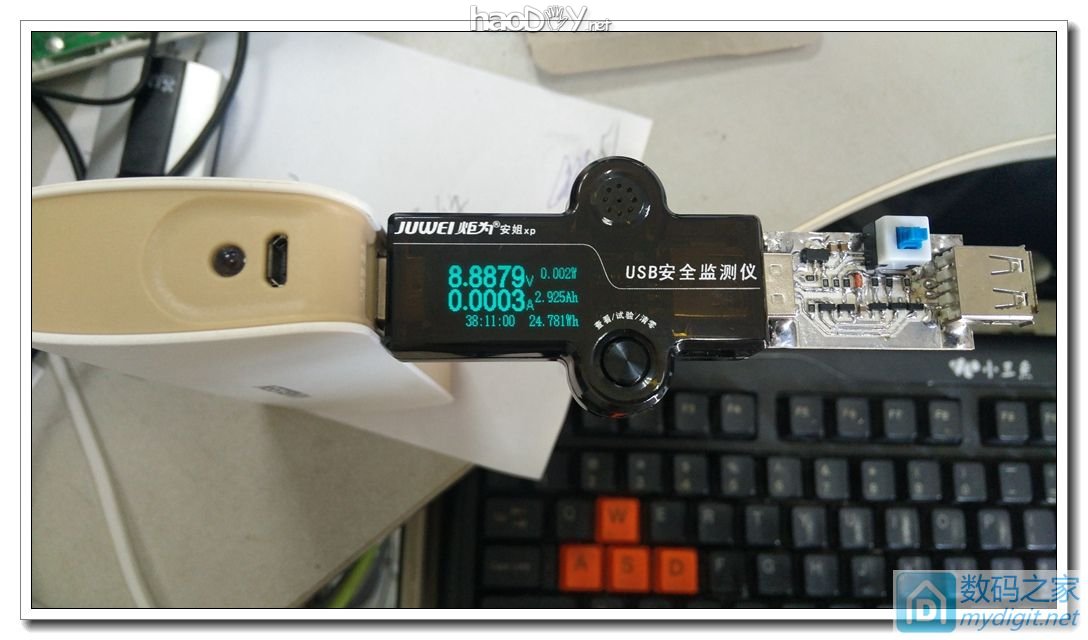

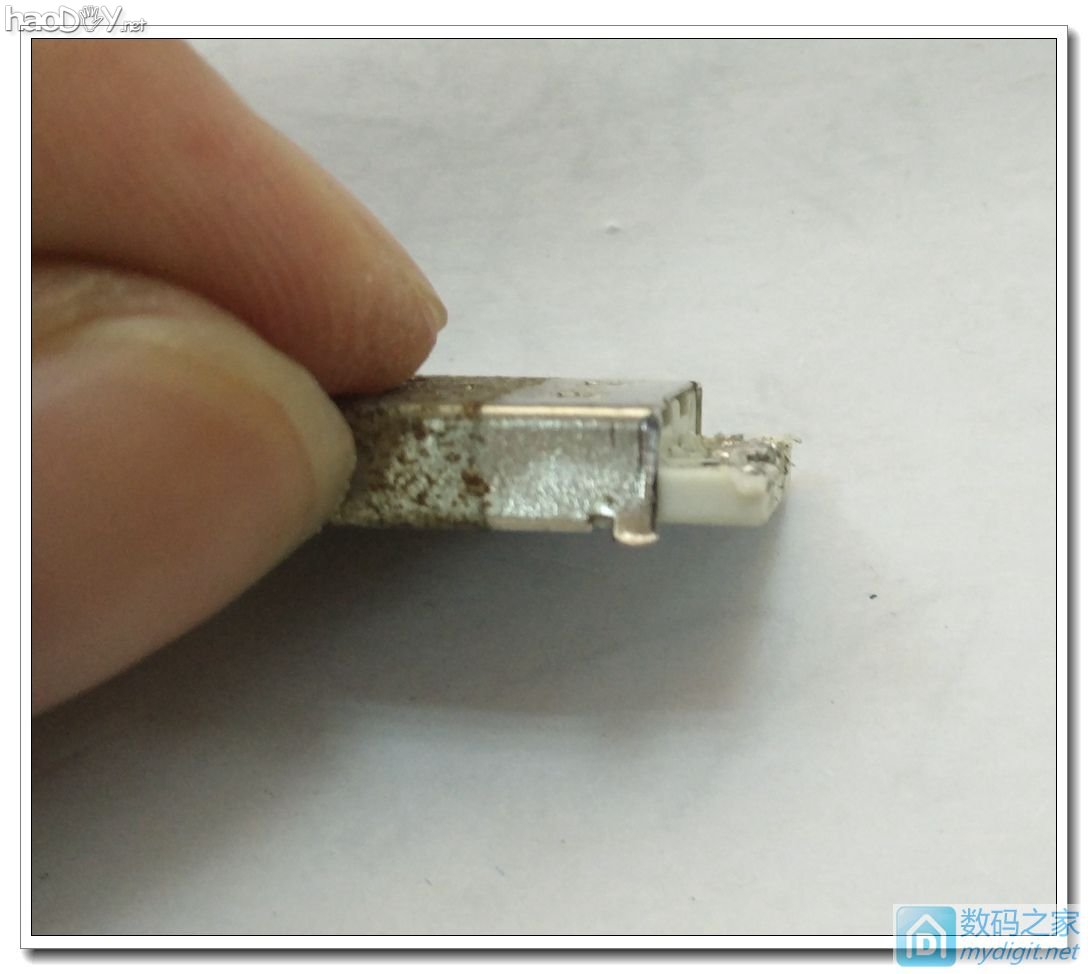

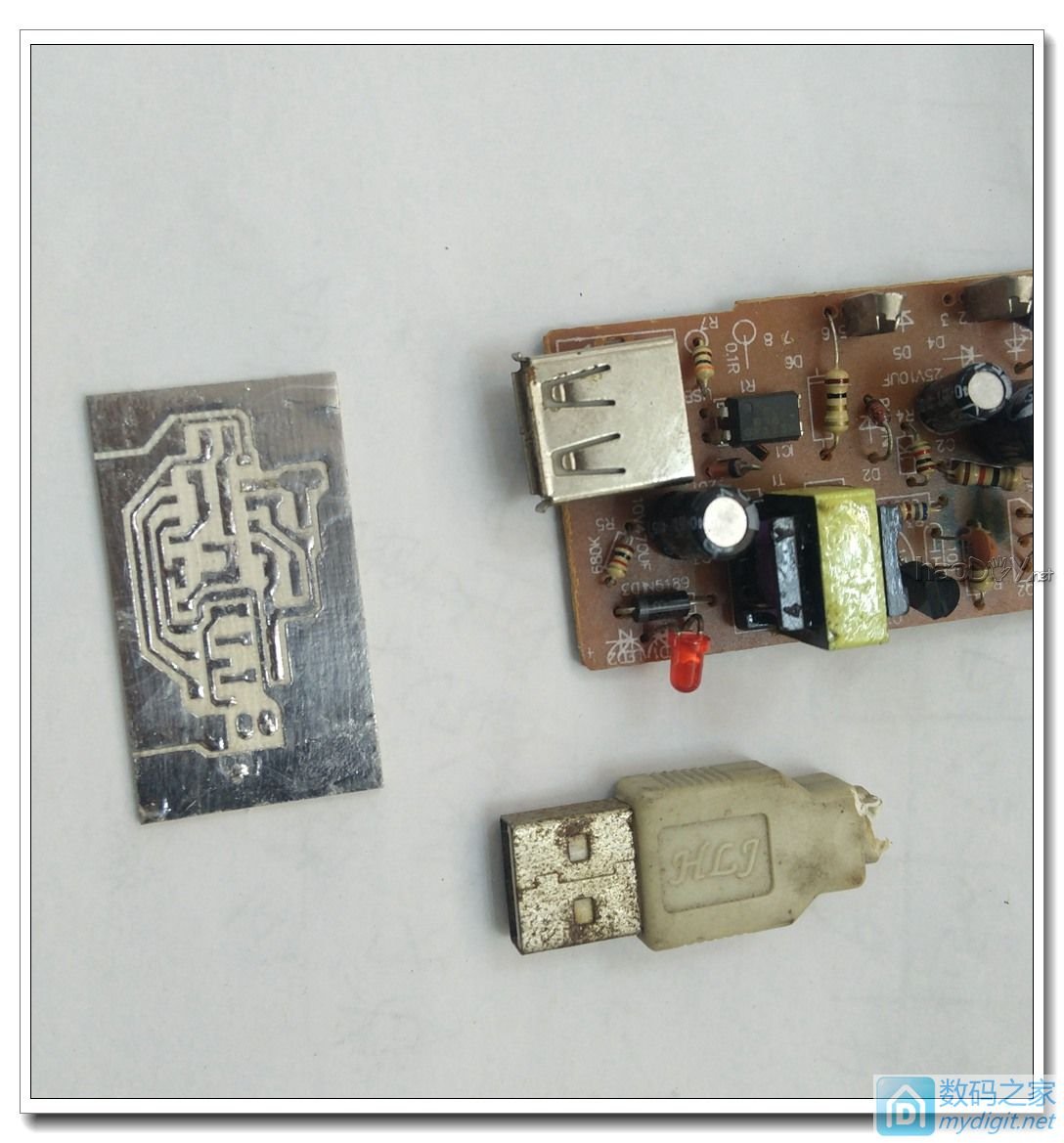

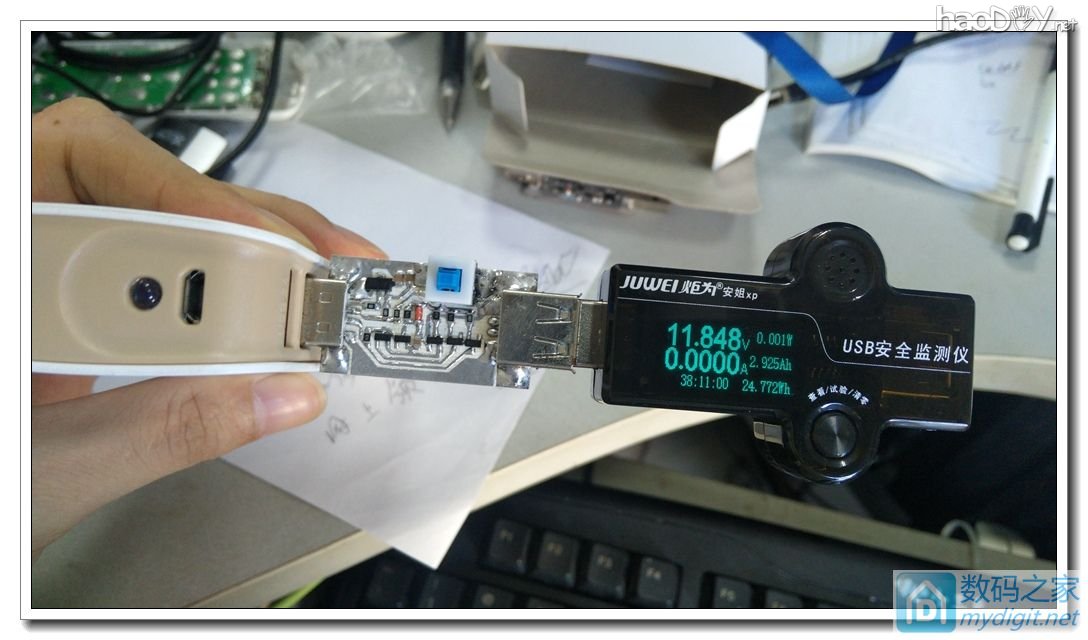

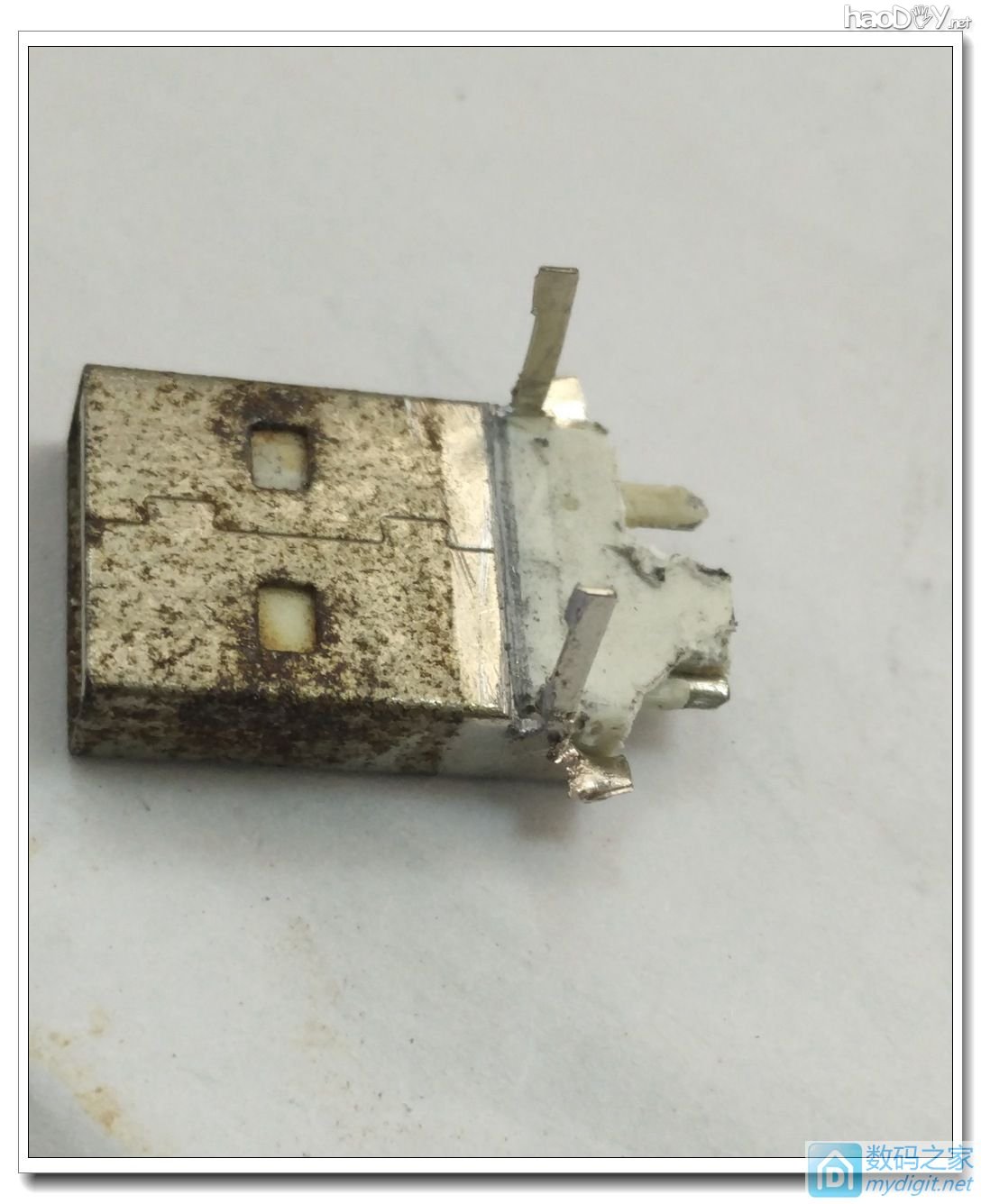

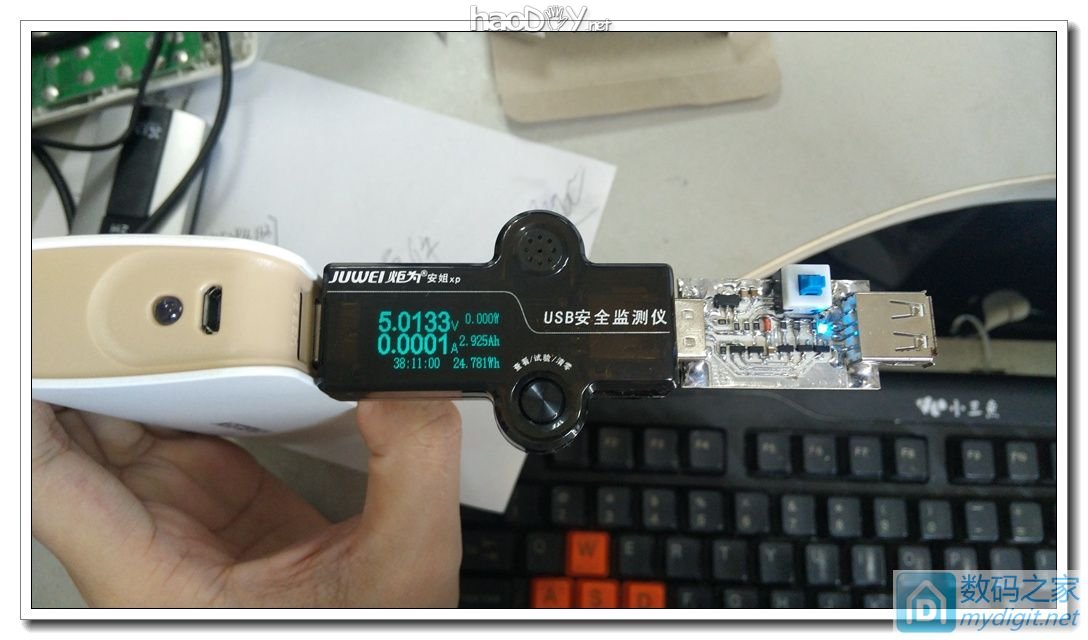

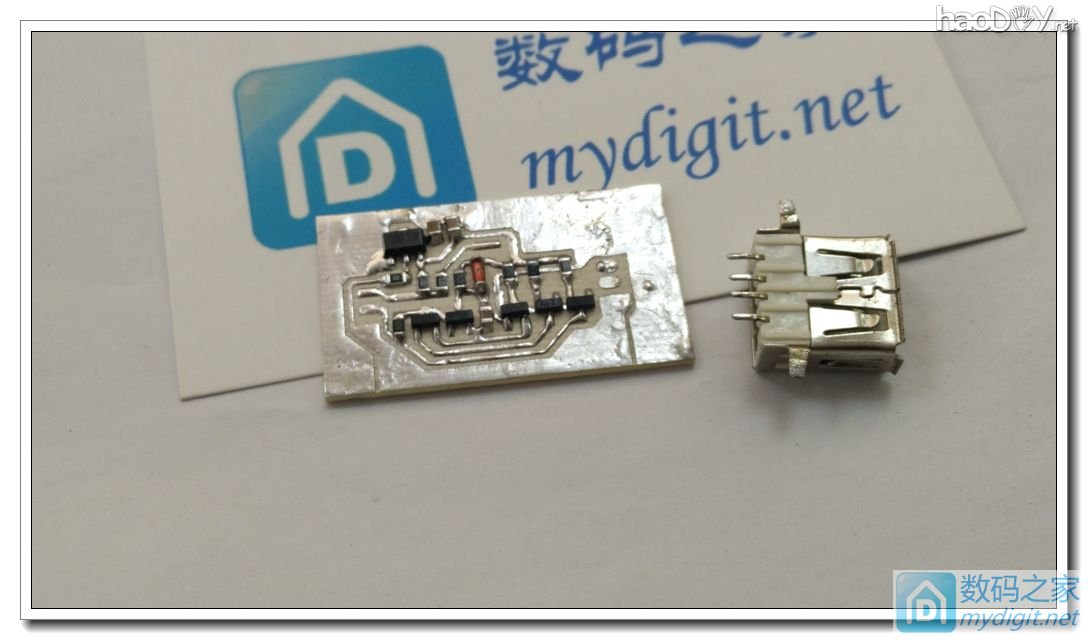

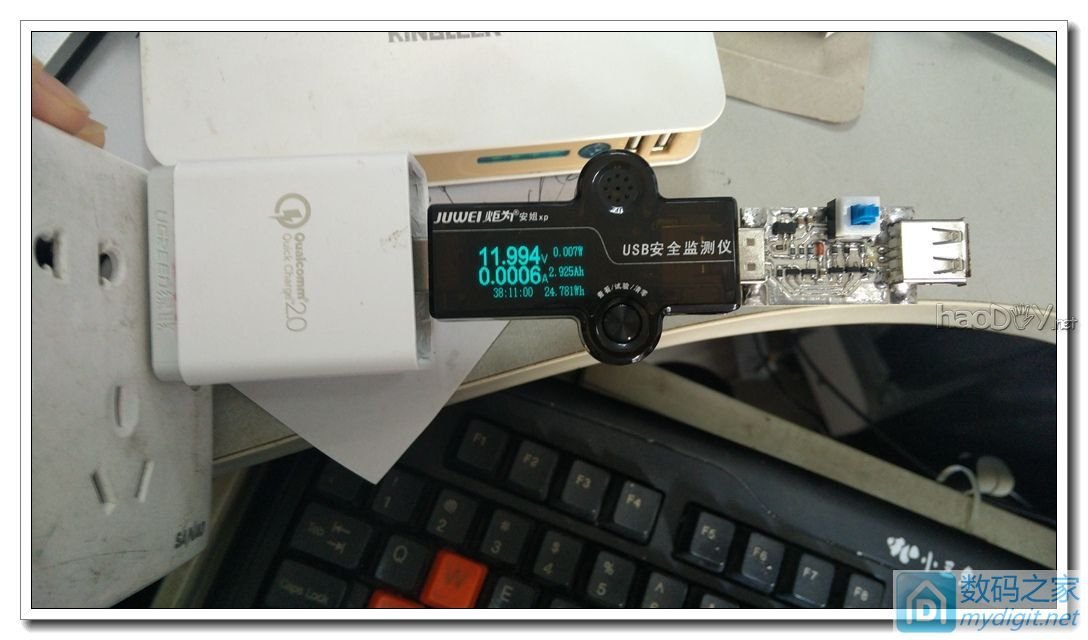

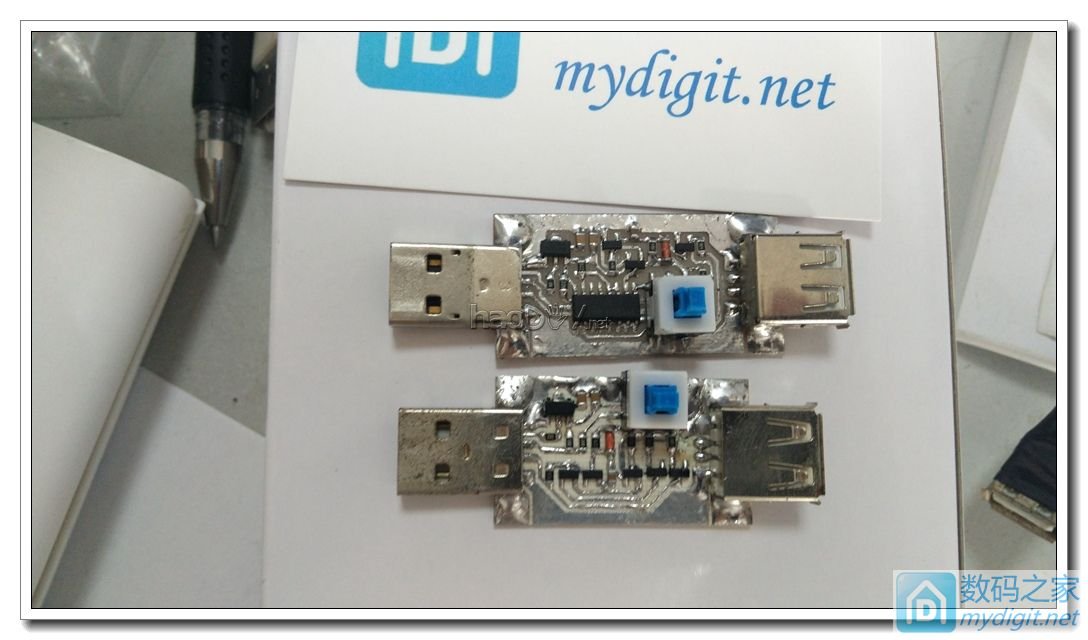

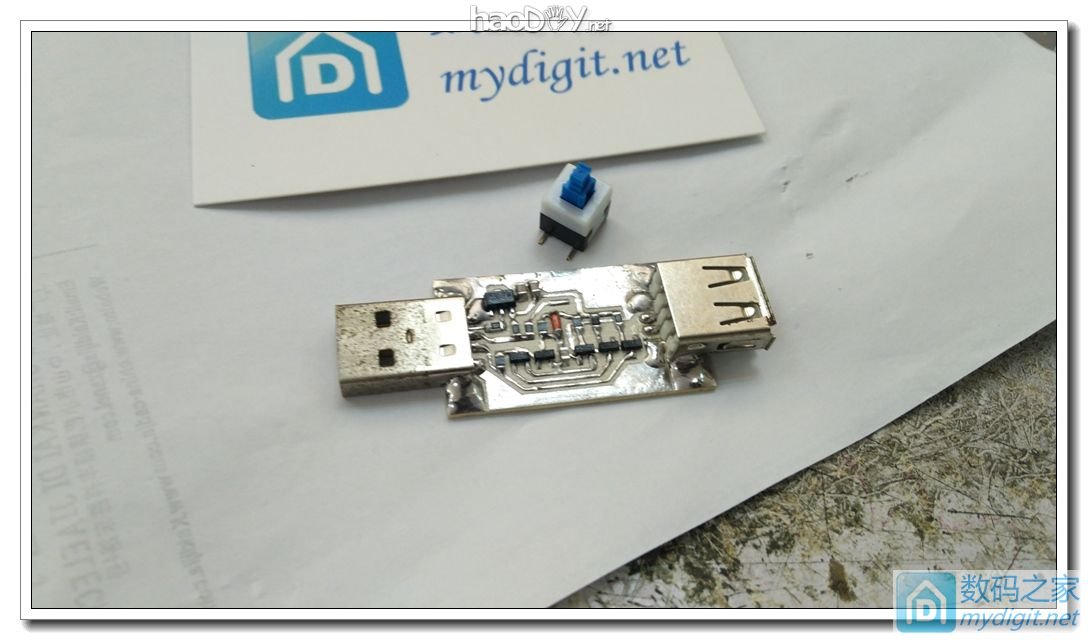

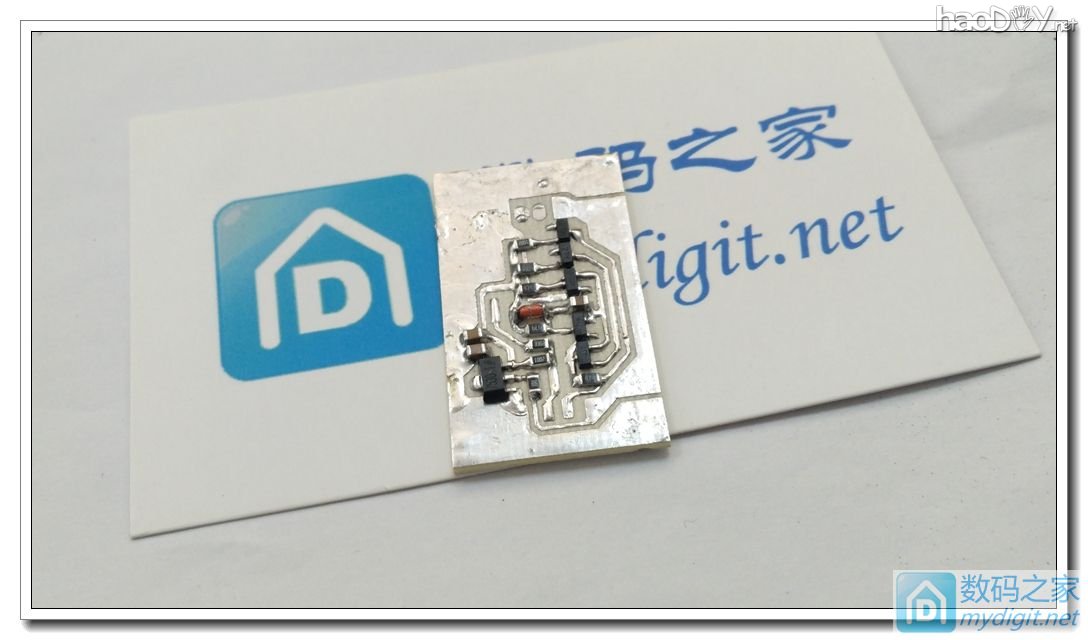

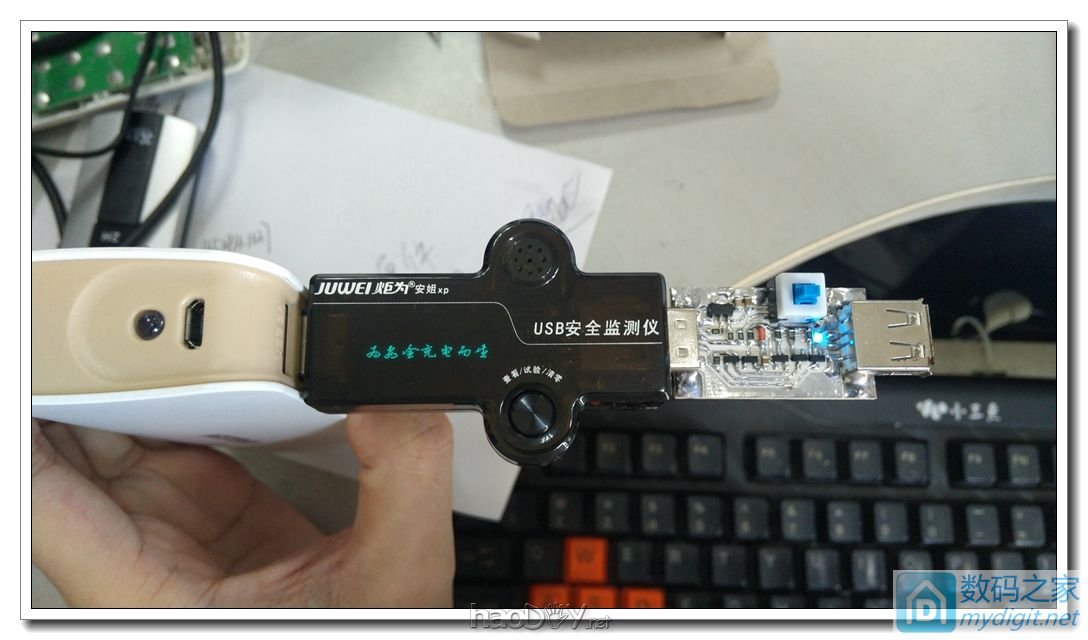

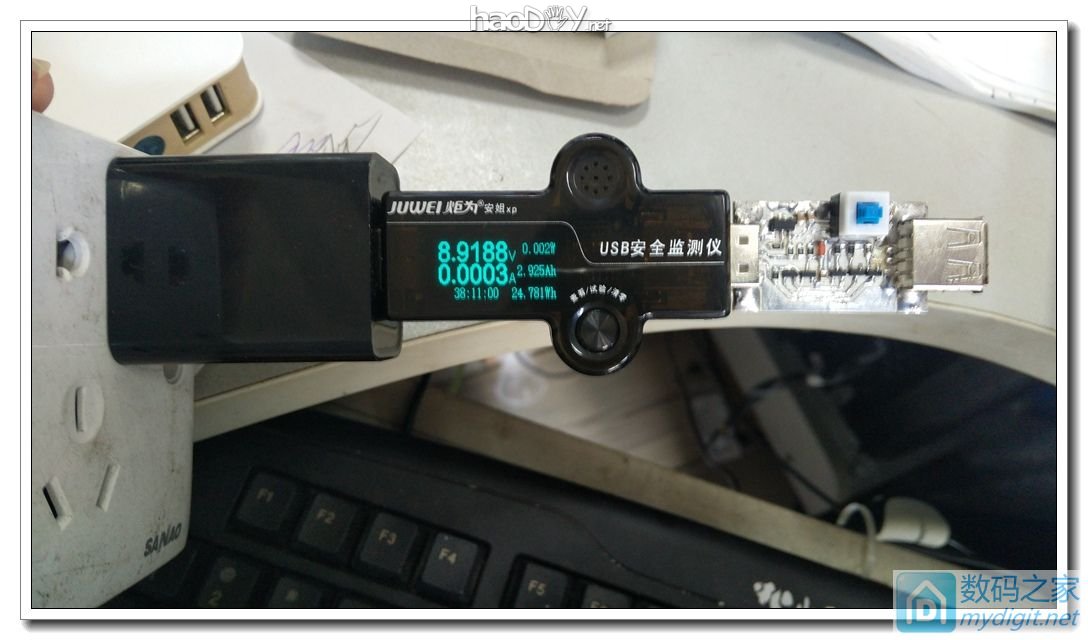

屌丝模式，器件大多数是拆的，其中公头USB已经没得拆了，就拆条线吧 接口焊面在正面，不合适 ，要反到底面才行  打开接口底面，并把胶磨掉，露出电极  露出接口，大致就这样，图片拍糊了  焊好贴片元件，老生常谈，焊接的时候，要先焊普通器件，IC和MOS管最后焊，大家铭记 元件都焊上，排板的时候是一条线直的，焊得不是很正，一眼看去也算排得直了  输出USB也是把插件的改成贴片的  开关最高，最后焊 ，不然档住其它器件的焊接  成品咯，这 简洁的电路，绝对不简单，  来多一个角度欣赏一下  老规矩，你的M币，我的M币，大家的动力 4楼，测试电路，按测试结果修改电路，测试成功，完美完结 跟上一代比一下，电路简结了，体积变小了，一排器件整齐排开养眼了 上一代看这里 （图上是上一代，图下是本帖子主角）  上机测试没成功 ，没骗出来电压，检查出来是一个0.6V的分压电阻焊错了，这里没拍到图片，焊回正确的电阻，测试成功 测试自己改的移动电源 ，12V诱骗成功  上一代在边上只能当看看的份了  9V也诱骗成功 ，这把我高兴的呀  为了把诱骗电路的电路状态显示出来，我加了个指示灯，5V或没诱骗成功时，亮起来，诱骗成功后，指示灯熄灭  示范一下，移动电源刚输出，U表在初始化时，诱骗灯亮了  诱骗过程中，这时输出5V，诈骗灯还是亮的  9V成功 ，灯灭了，这是NUBIA Z9 手机的原装充电器，只有9V，没有12V  绿联CD122 QC2.0快充，12V诱骗成功 ，看到壳子开了没，我开的，  9V也成功 ，9.1V，比前面8.9或9.0的要高那么一点点  我的妃子，150RMB的快充，9V诱骗成功 ，这货输入5V 9V 12V ,三档，输出就只有5V 9V 两档（这货没负载会自己掉回5V，所以加了个负载）  圆满成功 ，由于有了上次的经验，加上设计之初，借助了仿真软件的威力，电路设计出来后，基本直接成功 ，没有做太多的调整，做出来实际的电路，微调一下，就成了，很高兴，做电路的乐趣无非就在这里，成功的快乐。 老规矩，你的M币，我的M币，大家的动力 (责任编辑：admin) |
