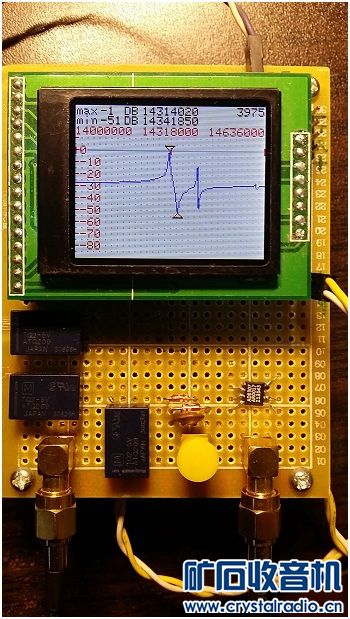

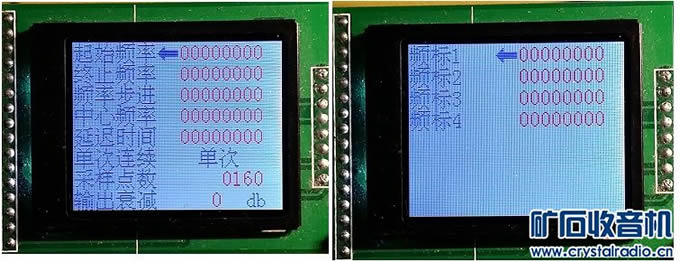

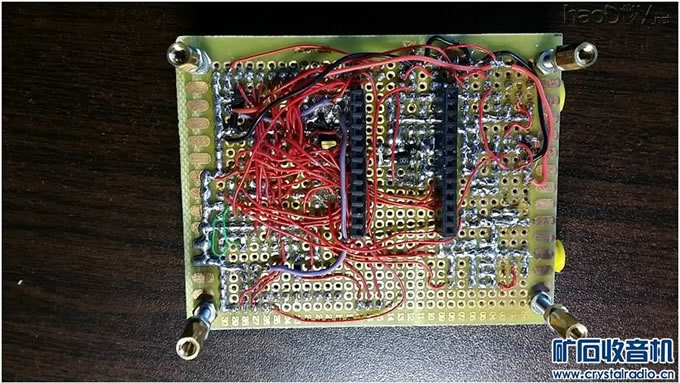

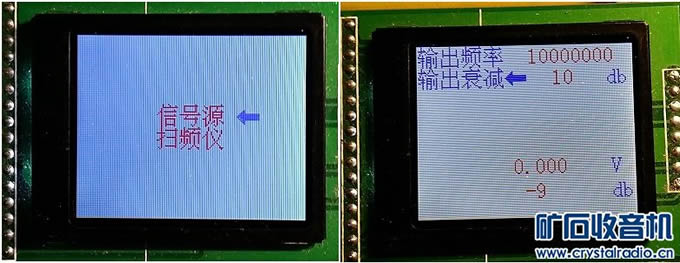

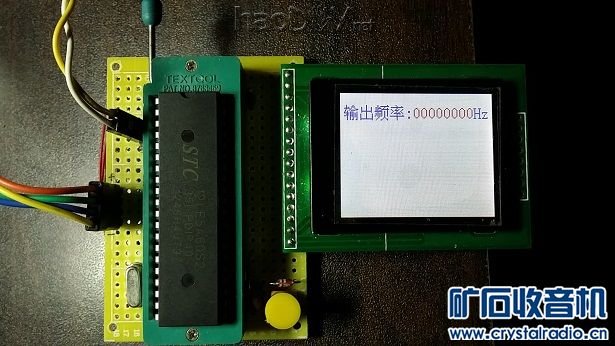

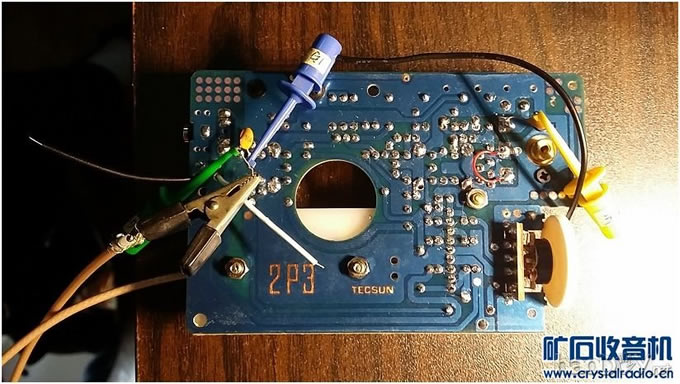

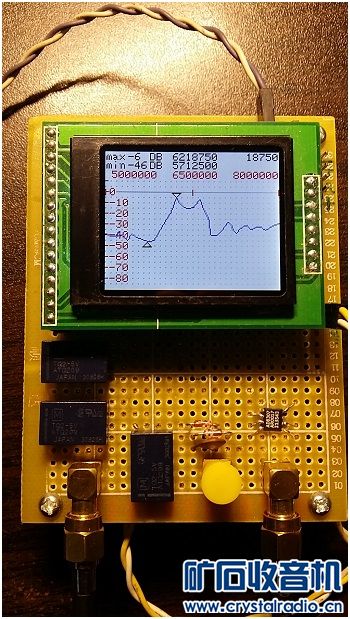

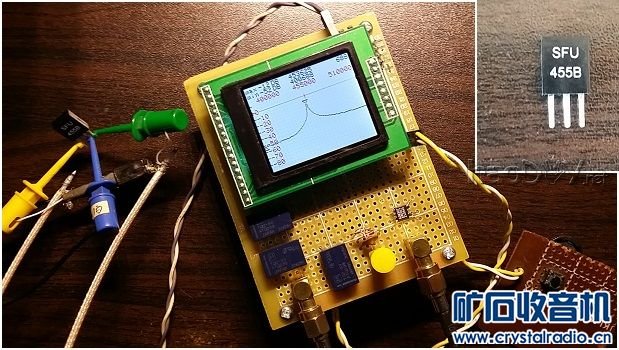

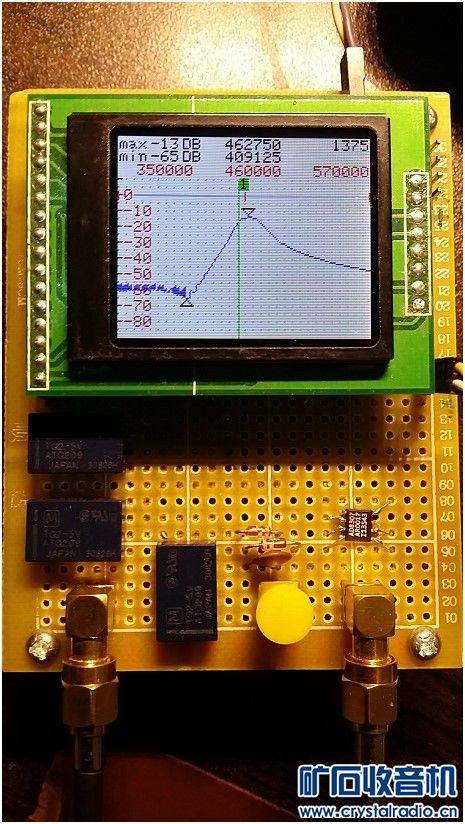

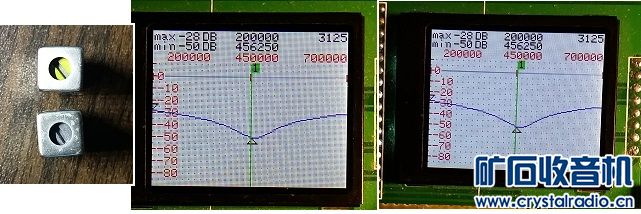

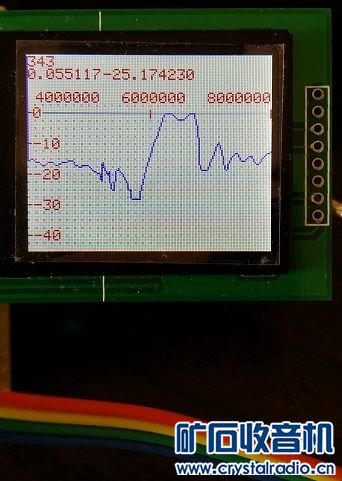

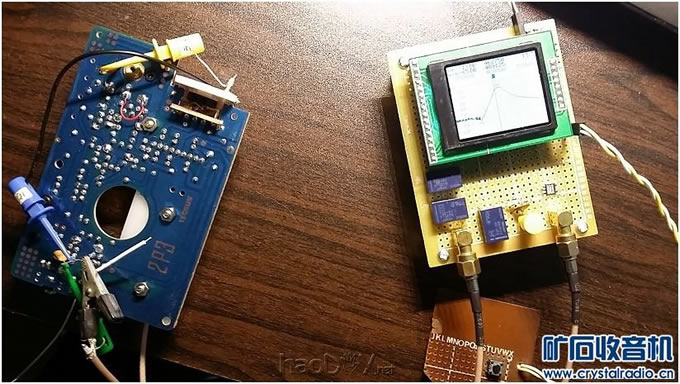

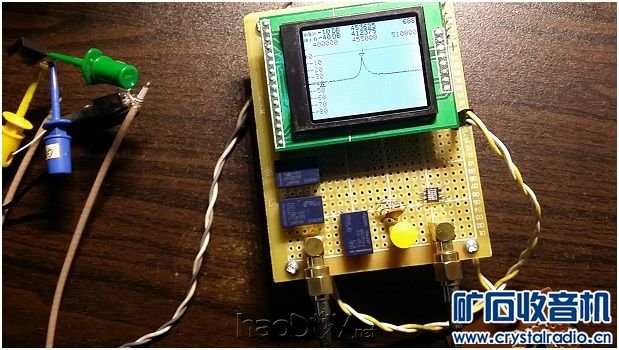

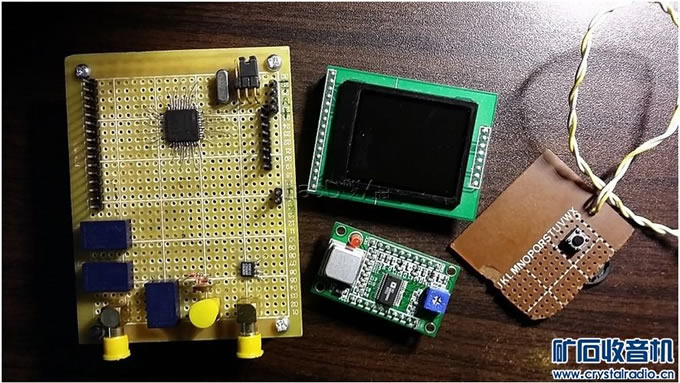

下图是板子焊完的样子.   我做些小工具都是自己玩的,所以一般我喜欢用洞洞板+贴片元件的方法来完成,简单,方便.懒得用PCB软件画电路图和PCB板.如图,贴片元件占地非常小,每个焊孔之间焊一个0603或0805都没问题.是不是感觉这个板子还比较空?呵呵. 关于调试. 这个东西只要焊接无误,烧好程序通电就能工作,没有需要调试的部分(呵呵,数字电路的优点啊). 几个测试图   这个是14.318MHz的晶振 这个是个三脚的6.5MHz陶瓷滤波器 关于该扫频仪的频率范围: 这个东西的频率范围与所用的DDS模块有关.用AD9850,则最高频率50MHz(这是最大频率,此时输出幅度跌幅较大),用AD9851则是70MHZ.如果玩玩收音机AD9850够用了.输入部分一路电压输入用的是1SS86,我也搞不清频率上限是多少?,另一路用的是AD8307 ,输入阻抗是50欧姆,频率上限可到500MHz.呵呵,可以作为高频电压表用 关于该扫频仪的功能: 1.信号源和高频电压表.  输出频率可任意调,最小步进1Hz.信号输出幅度可调0—50db.信号输入有两路,一路显示电压,一路显示分贝,+10--- -80db. 输入端最高电压<3V 2.扫频功能. 共有两页菜单,设置扫频所需参数.  扫频的频率范围由所用的DDS模块决定. 关于程序: 现在还有一些bug,程序以后陆续还会再改,更新. 下载链接:spy1.hex 关于键盘: 总共用了4个键,分别是一个上键K3,一个下键K4,一个确认键K2,一个返回键K1.键盘电路的电阻值要改一下,520欧姆我用200+300两个串联代替,3.3K我用3.6K,1.8K我用两个3.6K并联代用. 由于手头除了晶振没啥可测的东西,这个东西做好了一直闲着.前段时间德生出了2P3,喜欢买了.正好用这个小仪器测试一下,看看能出个啥样的图? 拆开2P3包装后没焊之前先测了里面的两个中周,不知应该如何测试?我就直接串联接法,谐振点阻抗最大,幅度最低.如图  绿光标处是455K所以谐振点两个中周都大于455K. 再测了455K陶瓷滤波器,哪个是输入脚有点搞不清楚,德生的装机资料上也没说清楚.左进右出,右进左出,两种方式我就各测一次.   第一种接法左侧幅度>-50db,第二种接法左侧是-40db.其他看不出有何区别. 套件中的9018三极管也测试了,如图   放大倍数最高125,最低114(这个小图示仪也是用了与扫频仪一样的硬件构架,现在还在整理资料,随后发上来) 2P3全机焊完后没做任何调试,试听非常不错可以收很多的台.这个套件做的不错,要求不高基本可以免调试. 我再用扫频仪测整机的频率特性,如图.  测中频曲线不知道我这样接对不对,信号从双联的一端输入,另一端短接,使得震荡停振,输出接在检波二极管之前.  绿线是455K处,跟测中周一样,中点大于455K,但听起来我是听不出有什么不好.  以后有空再慢慢调吧. 最后说几句,这个小工具零件好找,价格便宜,全套加起来也不到百元.如果用AD9851则最高频率可到70M,即可做信号发生器又可做高频电压表和扫频仪,对我这样喜欢玩收音机的够用了.各位喜欢不妨做个玩玩.如果想要频率更高的那还是去买个成品机吧. 一些资料和程序: 扫频仪程序: TFT资料: DDS资料: 编程器驱动: AD8307资料: 单片机资料: 其他 开始做的时候我就是用的DIP40的,如图  输入用的就是检波探头电路,结果动态范围不够,如图;  -30db都不到，所以后面再加了AD8307 ，输出衰减电路。考虑以后还要再加SD卡部分，引脚不够了才考虑用LQFP-44。不过用DIP40也不是不可以，就是ISP脚要复用。这个在烧写程序时要非常小心，不然很容易坏片子。还有换用DIP40程序肯定要改。 2。上面说了，为啥还留着检波电路，这在信号发生器时，可作为一个简单的高频电压表用，另一个我还想改程序，在扫频时可选用哪个输入作为扫频仪用，万一坏了一路还能用。 3。只有三个电阻，另一个是直接短路到地的。我用的三个电阻分别是500，1.8K，3.6K。 (责任编辑：admin) |
