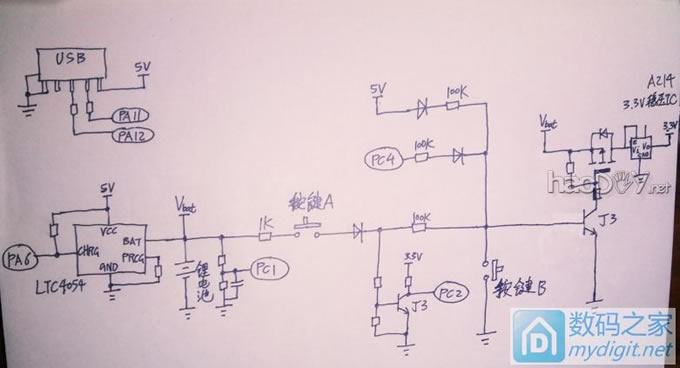

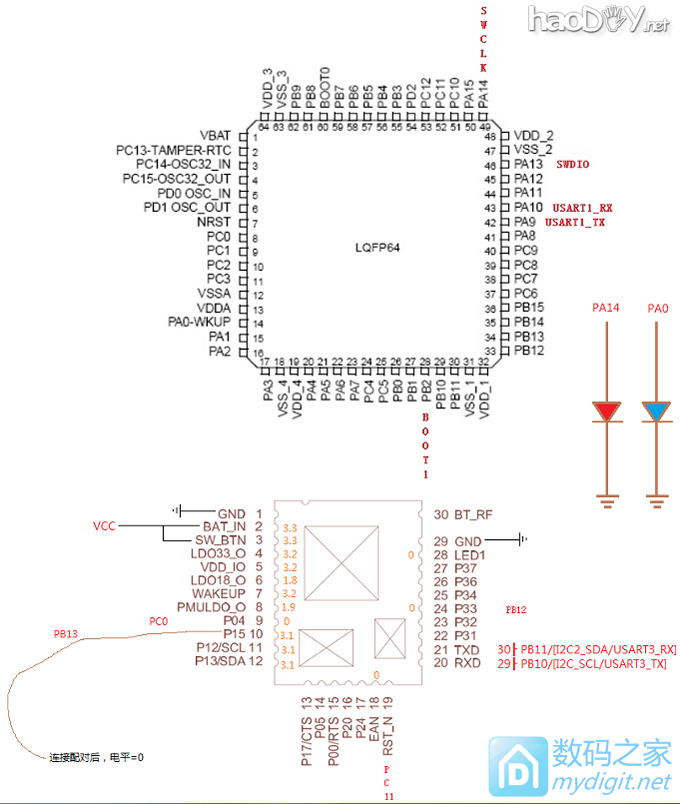

目前觉得 即付宝四代蓝牙白色款 比较实用， 单片机是 STM32F103RCT6_LQFP64， BM77蓝牙模块 即is1677模块（直接可用）， 可惜的是没有flash芯片。 以后有空继续弄其它实验，比如：【实验2】实现USB固件升级；【实验3】加装 温湿度传感器 ；…… 【 POS机 实验1 】不改电路，直接在原电路上实现： 【一】按键控制（单击、双击、长按），蓝牙串口助手显示按键操作： 单击：开机（开机时，蓝LED闪烁几次，表示开机通电） 开/关 蓝LED 双击：开/关 红LED 长按：关机 【二】蓝牙串口助手 控制POS机 红、蓝LED、关机， ==============中文命令=============== 红灯亮 红灯灭 蓝灯亮 蓝灯灭 全亮 全灭 关机 =============POS机 应答 中文命令============== "POS机执行命令：打开 红灯" "POS机执行命令：关闭 红灯" "POS机执行命令：打开 蓝灯" "POS机执行命令：关闭 蓝灯" "POS机执行命令：红灯、蓝灯 都打开" "POS机执行命令：红灯、蓝灯 都关闭" "POS机执行命令：关机" 【三】STM32 串口1（USART1_TX）转发 蓝牙收到的数据 注：由于原硬件设计问题，USB供电（5V）时，无法关机 POS机电路原理图

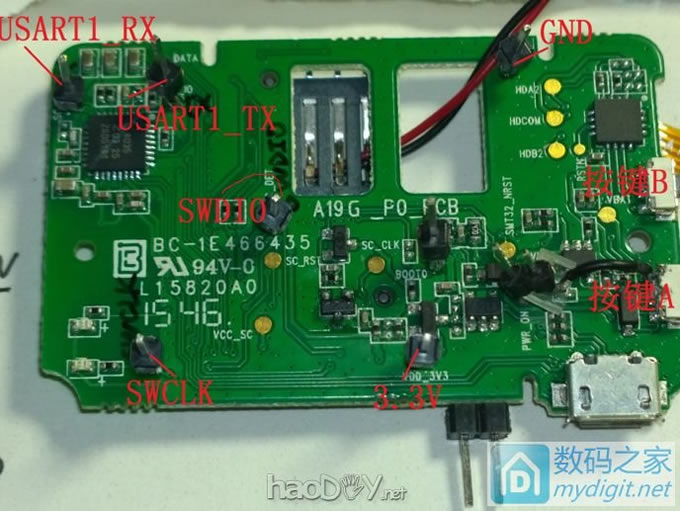

POS机类型：

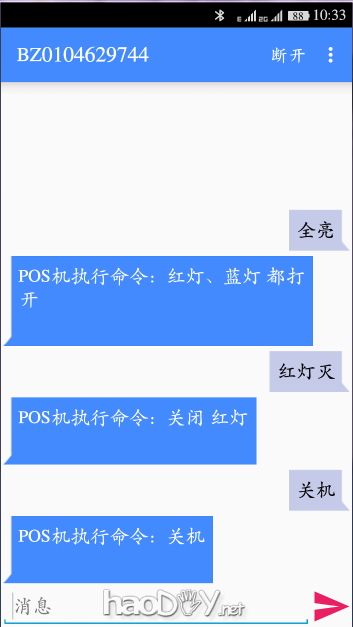

手机蓝牙串口助手操作示例
编译环境：MDK4.72，TKStudio 4.6，没空整理代码比较乱，源代码（直接操作寄存器）： 链接: http://pan.baidu.com/s/1nvrMYYd 密码: nfba
[ 此帖被bxak在2016-05-04 20:07重新编辑 ]
